Toyota Lexus LM350/LM300H
2020-01 → present · chassis AYH36,GGH31 · catalogue 714310 · General
Supported model
Data version 2020-02

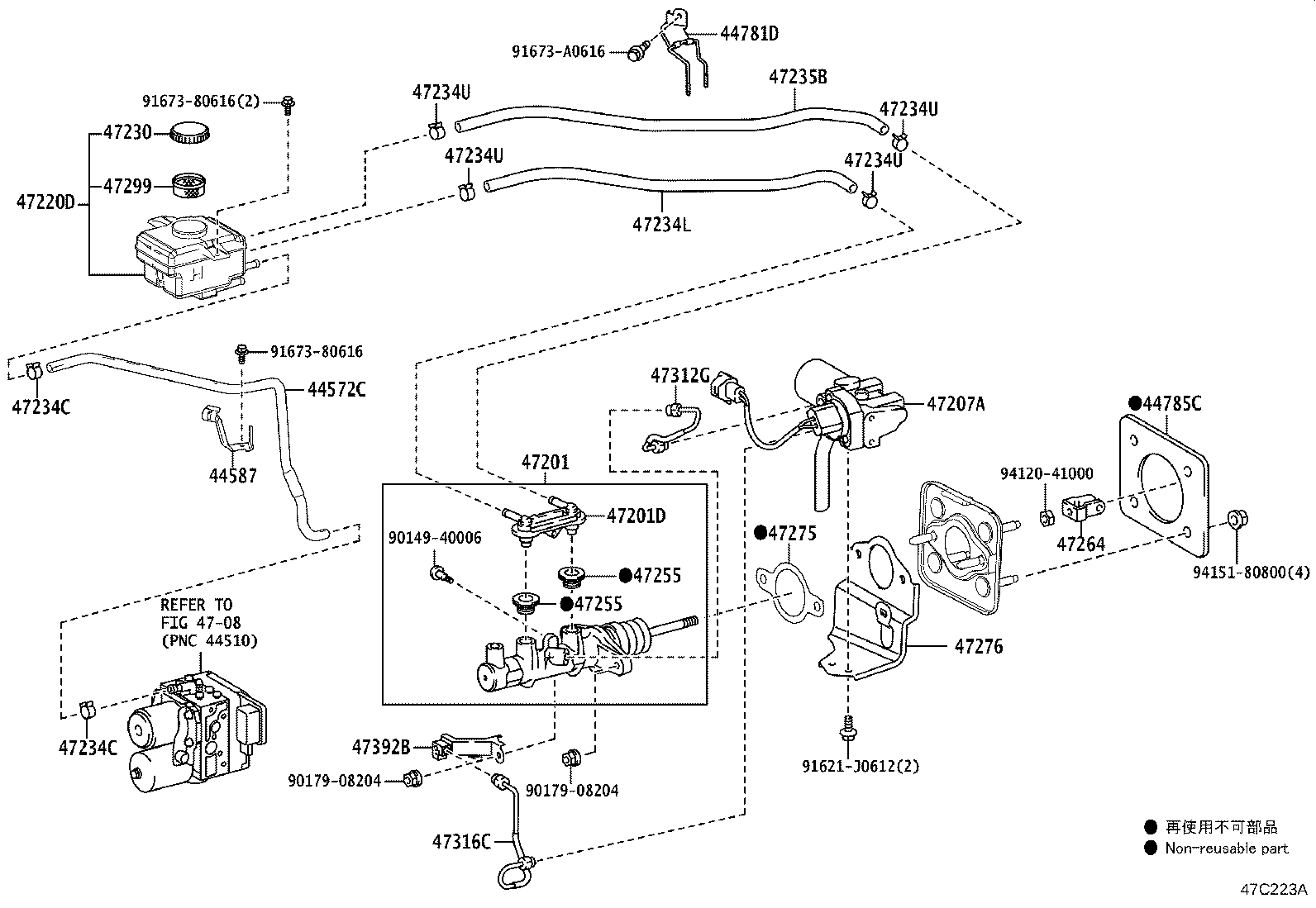

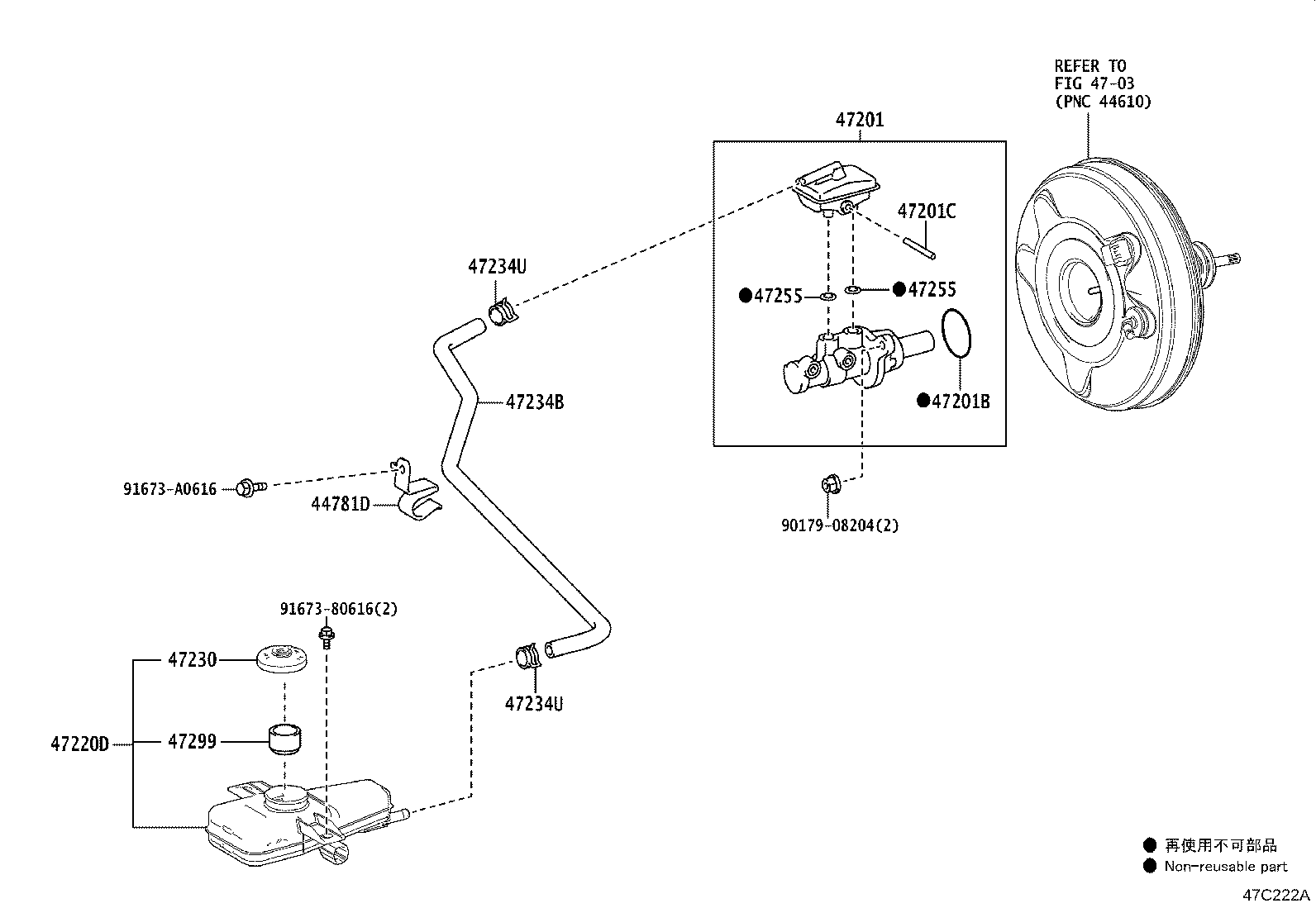

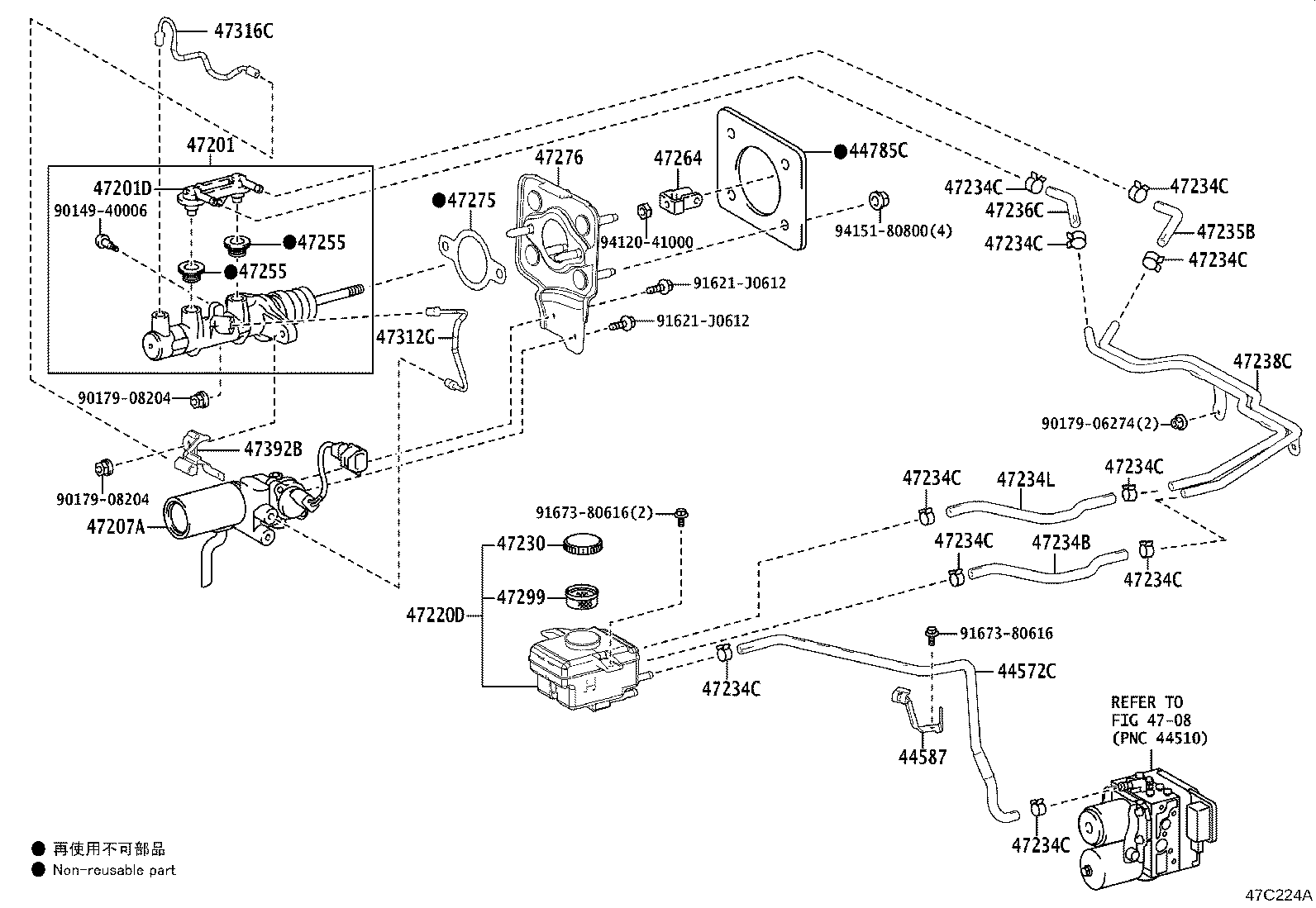

Brake Master Cylinder
26 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 44572C | Hose, Brake Actuator, NO.2 |
| 44587 | Clamp, Brake Actuator Hose |
| 44781D | Bracket, Reservoir Hose |
| 44785C | Gasket, Brake Booster |
| 47201 | Cylinder Sub-assy, Brake Master |
| 47201B | Ring, O(FOR BRAKE MASTER CYLINDER) |
| 47201C | Ring Pin, Brake Master Cylinder |
| 47201D | Union, Brake Master Cylinder, NO.1 |
| 47207A | Cylinder Sub-assy, Brake Stroke Simulator |
| 47220D | Reservoir Assy, Brake Master Cylinder |
| 47230 | Cap Assy, Brake Master Cylinder Reservoir Filler |
| 47234B | Tube, Reservoir, NO.1 |
| 47234C | Clip(FOR RESERVOIR TUBE NO.1) |
| 47234L | Hose, Reservoir, NO.1 |
| 47234U | Clip(FOR RESERVOIR HOSE NO.1) |
| 47235B | Tube, Brake Master Cyrinder Reservoir, NO.2 |
| 47236C | Hose, Reservoir Tube |
| 47238C | Tube, Reservoir |
| 47255 | Grommet, Master Cylinder Reservoir |
| 47264 | Clevis, Master Cylinder Push Rod |
| 47275 | Gasket, Brake Master Cylinder |
| 47276 | Bracket, Brake Master Cylinder |
| 47299 | Strainer, Brake Master Cylinder Reservoir |
| 47312G | Tube, Brake Stroke Simulator |
| 47316C | Tube, Front Brake, NO.6 |
| 47392B | Way, Brake Tube, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
