Toyota Lexus LM350/LM300H
2020-01 → present · chassis AYH36,GGH31 · catalogue 714310 · General
Supported model
Data version 2020-02

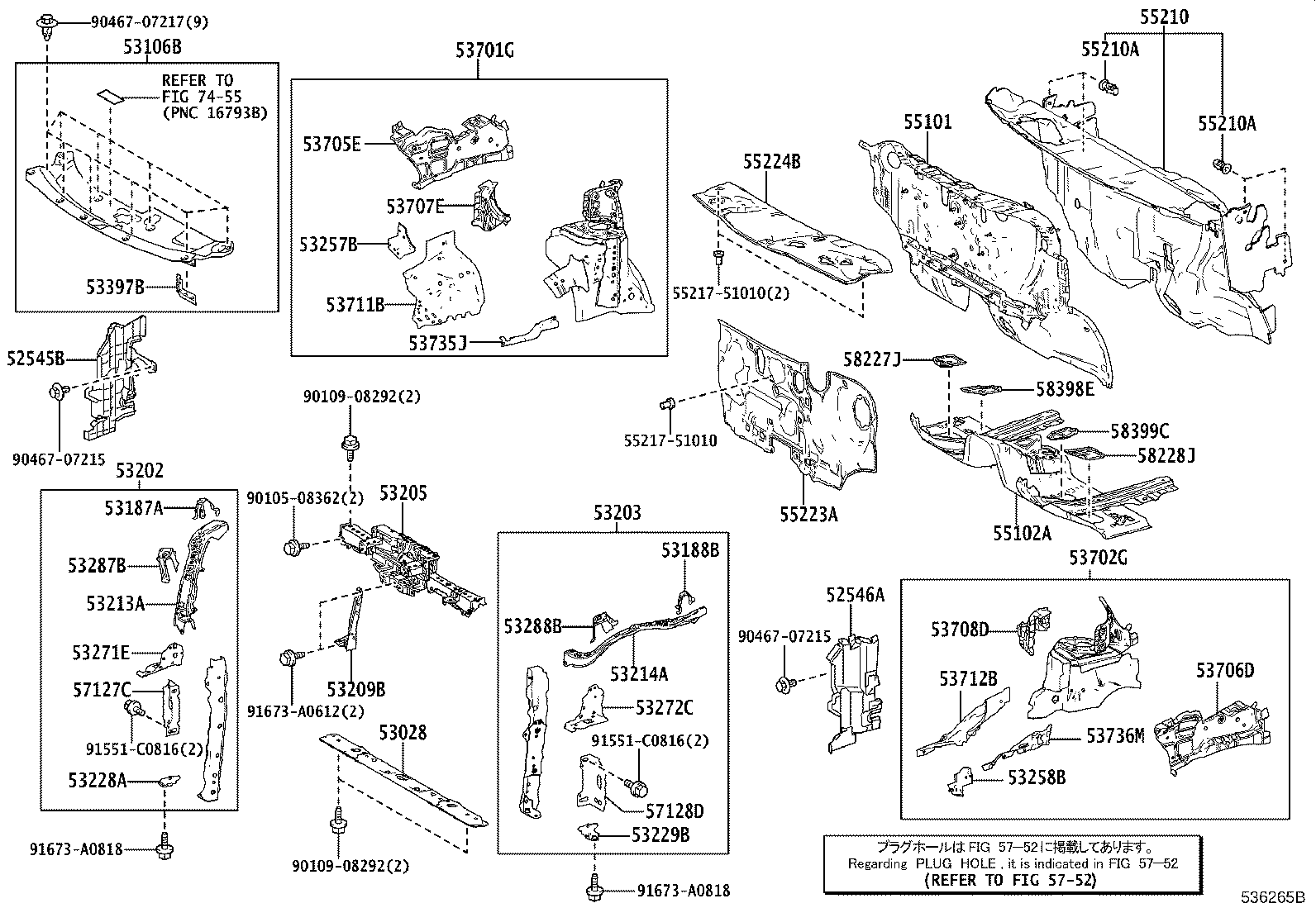

Front Fender Apron & Dash Panel
43 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 52545B | Seal, Front Bumper Side, NO.2 RH |
| 52546A | Seal, Front Bumper Side, NO.2 LH |
| 53028 | Support Sub-assy, Radiator, Lower |
| 53106B | Cover Sub-assy, Radiator |
| 53187A | Stay, Radiator Support, RH |
| 53188B | Stay, Radiator Support, LH |
| 53202 | Support Sub-assy, Radiator, RH |
| 53203 | Support Sub-assy, Radiator, LH |
| 53205 | Support Sub-assy, Radiator, Upper |
| 53209B | Brace Sub-assy, Hood Lock Support |
| 53213A | Support, Radiator, Upper RH |
| 53214A | Support, Radiator, Upper LH |
| 53228A | Bracket, Radiator Mounting, Lower NO.1 |
| 53229B | Bracket, Radiator Mounting, Lower NO.2 |
| 53257B | Bracket, Radiator Support TO Front Fender |
| 53258B | Bracket, Radiator Support TO Front Fender, LH |
| 53271E | Bracket, Headlamp Mounting, RH |
| 53272C | Bracket, Headlamp Mounting, LH |
| 53287B | Extension, Radiator Support, RH |
| 53288B | Extension, Radiator Support, LH |
| 53397B | Seal, Radiator, Upper |
| 53701G | Apron Sub-assy, Front Fender, RH |
| 53702G | Apron Sub-assy, Front Fender, LH |
| 53705E | Member Sub-assy, Front Apron TO Cowl Side, RH |
| 53706D | Member Sub-assy, Front Apron TO Cowl Side, LH |
| 53707E | Apron Sub-assy, Fender Side, RH |
| 53708D | Apron Sub-assy, Fender Side, LH |
| 53711B | Apron, Front Fender, Front RH |
| 53712B | Apron, Front Fender, Front LH |
| 53735J | Patch, Front Fender Apron, NO.5 |
| 53736M | Patch, Front Fender Apron, NO.6 |
| 55101 | Panel Sub-assy, Dash |
| 55102A | Panel Sub-assy, Dash, Lower |
| 55210 | Insulator Assy, Dash Panel |
| 55210A | Clip |
| 55223A | Insulator, Dash Panel, Outer |
| 55224B | Insulator, Dash Panel, Outer NO.2 |
| 57127C | Reinforcement, Front Side Member, Rear RH |
| 57128D | Reinforcement, Front Side Member, Rear LH |
| 58227J | Plate, Floor Panel Side, RH |
| 58228J | Plate, Floor Panel Side, LH |
| 58398E | Cover, Floor Under, NO.1 |
| 58399C | Cover, Floor Under, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
