Toyota Lexus LM350/LM300H
2020-01 → present · chassis AYH36,GGH31 · catalogue 714310 · General
Supported model
Data version 2020-02

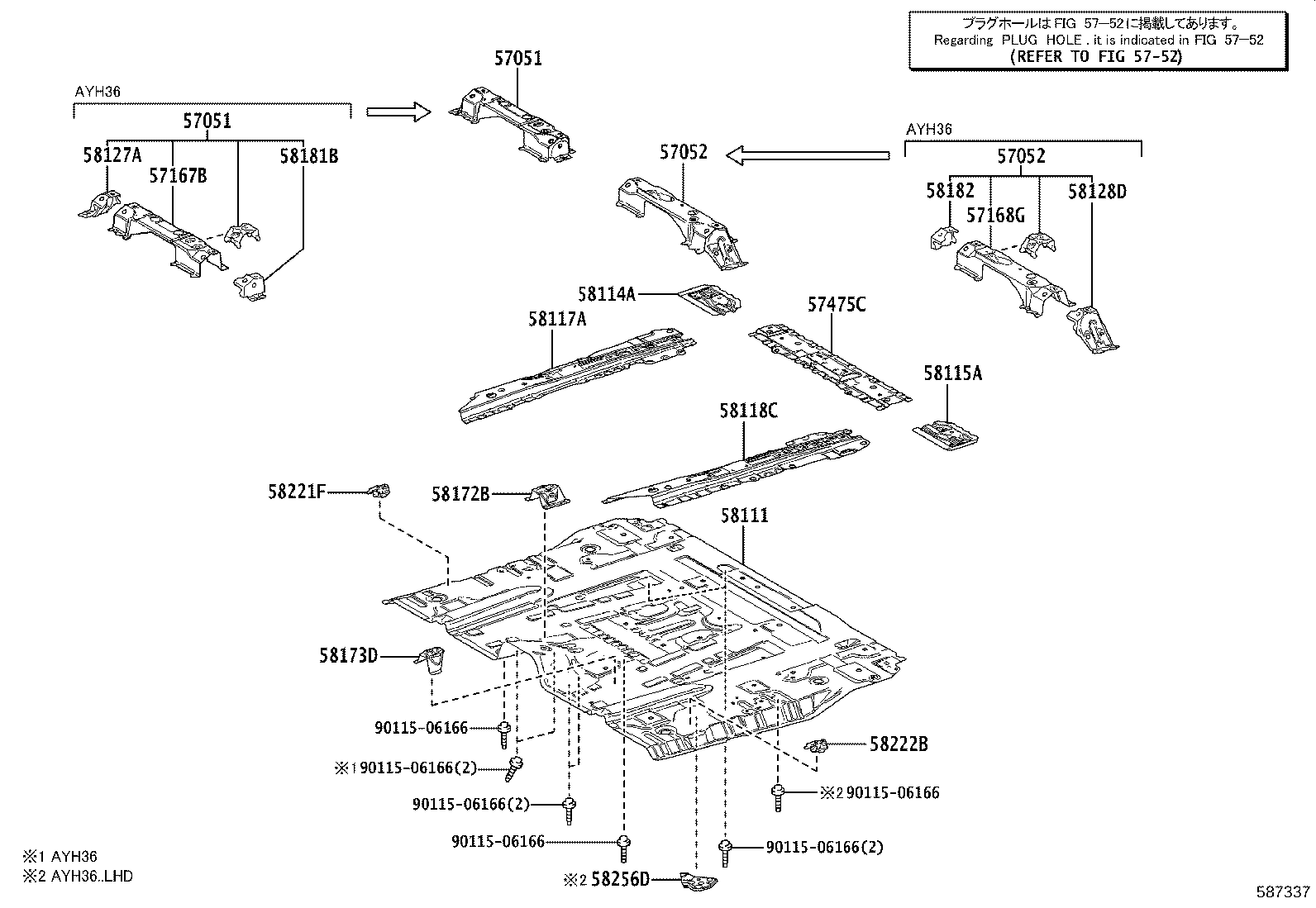

Front Floor Panel & Front Floor Member
48 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 51401B | Bracket Sub-assy, Engine Front Mounting |
| 51402A | Bracket Sub-assy, Engine Front Mounting, LH |
| 51681C | Plate, Front Brake Flexible Hose Support, RH |
| 51682E | Plate, Front Brake Flexible Hose Support, LH |
| 57016 | Reinforcement Sub-assy, Front Side Member, RH |
| 57017 | Reinforcement Sub-assy, Front Side Member, LH |
| 57031A | Reinforce Sub-assy, Front Side Member, NO.2 RH |
| 57032B | Reinforcement Sub-assy, Front Side Member, NO.2 LH |
| 57051 | Member Sub-assy, Front Floor Cross, RH |
| 57052 | Member Sub-assy, Front Floor Cross, LH |
| 57053 | Reinforcement Sub-assy, Front Floor Crossmember, RH |
| 57054A | Reinforcement Sub-assy, Front Floor Crossmember, LH |
| 57101 | Member Sub-assy, Front Side, RH |
| 57102 | Member Sub-assy, Front Side, LH |
| 57105 | Bracket Sub-assy, Front Suspension Member Mounting, Front RH |
| 57106E | Bracket Sub-assy, Front Suspension Member Mounting, Front LH |
| 57111 | Member, Front Side, RH |
| 57112 | Member, Front Side, LH |
| 57113 | Extension, Front Side Member, RH |
| 57114 | Extension, Front Side Member, LH |
| 57115A | Plate, Front Side Member, Outer RH |
| 57116A | Plate, Front Side Member, Outer LH |
| 57167B | Member, Front Floor, RH |
| 57168G | Member, Front Floor, LH |
| 57407E | Member Sub-assy, Center Floor Cross |
| 57411B | Member, Floor Side, Inner RH |
| 57412B | Member, Floor Side, Inner LH |
| 57475C | Plate, Front Floor Crossmember |
| 57535 | Brace, Front Floor, RH |
| 57536 | Brace, Front Floor, LH |
| 57603 | Member Sub-assy, Rear Floor Side, Front RH |
| 57604 | Member Sub-assy, Rear Floor Side, Front LH |
| 57652D | Member, Rear Floor Cross, NO.1 |
| 58111 | Pan, Front Floor |
| 58114A | Reinforcement, Front Floor Panel |
| 58115A | Reinforcement, Front Floor Panel |
| 58117A | Reinforcement, Front Floor Side, RH |
| 58118C | Reinforcement, Front Floor Side, LH |
| 58127A | Reinforce, Front Cross TO Front Panel Member, RH |
| 58128D | Reinforce, Front Cross TO Front Panel Member, LH |
| 58172B | Bracket, Computer Mounting, NO.3 |
| 58173D | Bracket, Computer Mounting, NO.4 |
| 58175B | Angle Sub-assy, Front Floor, Rear |
| 58181B | Bracket, Front Seat Inside Mounting, Front RH |
| 58182 | Bracket, Front Seat Inside Mounting, Front LH |
| 58221F | Reinforcement, Floor Panel, Front RH |
| 58222B | Reinforcement, Floor Panel, Front LH |
| 58256D | Bracket, Front Floor Harness |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
