Toyota Lexus LM350/LM300H
2020-01 → present · chassis AYH36,GGH31 · catalogue 714310 · General
Supported model
Data version 2020-02

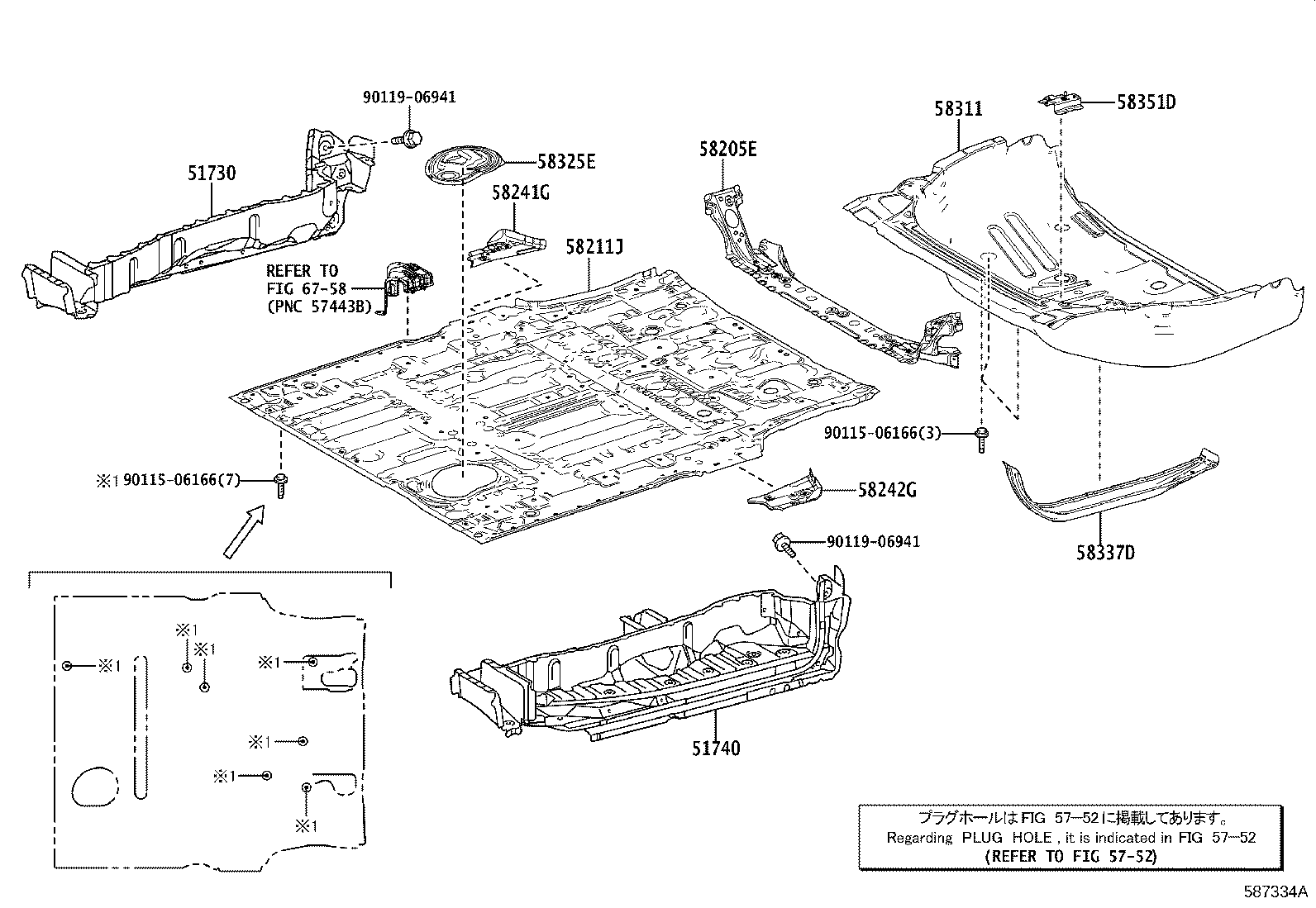

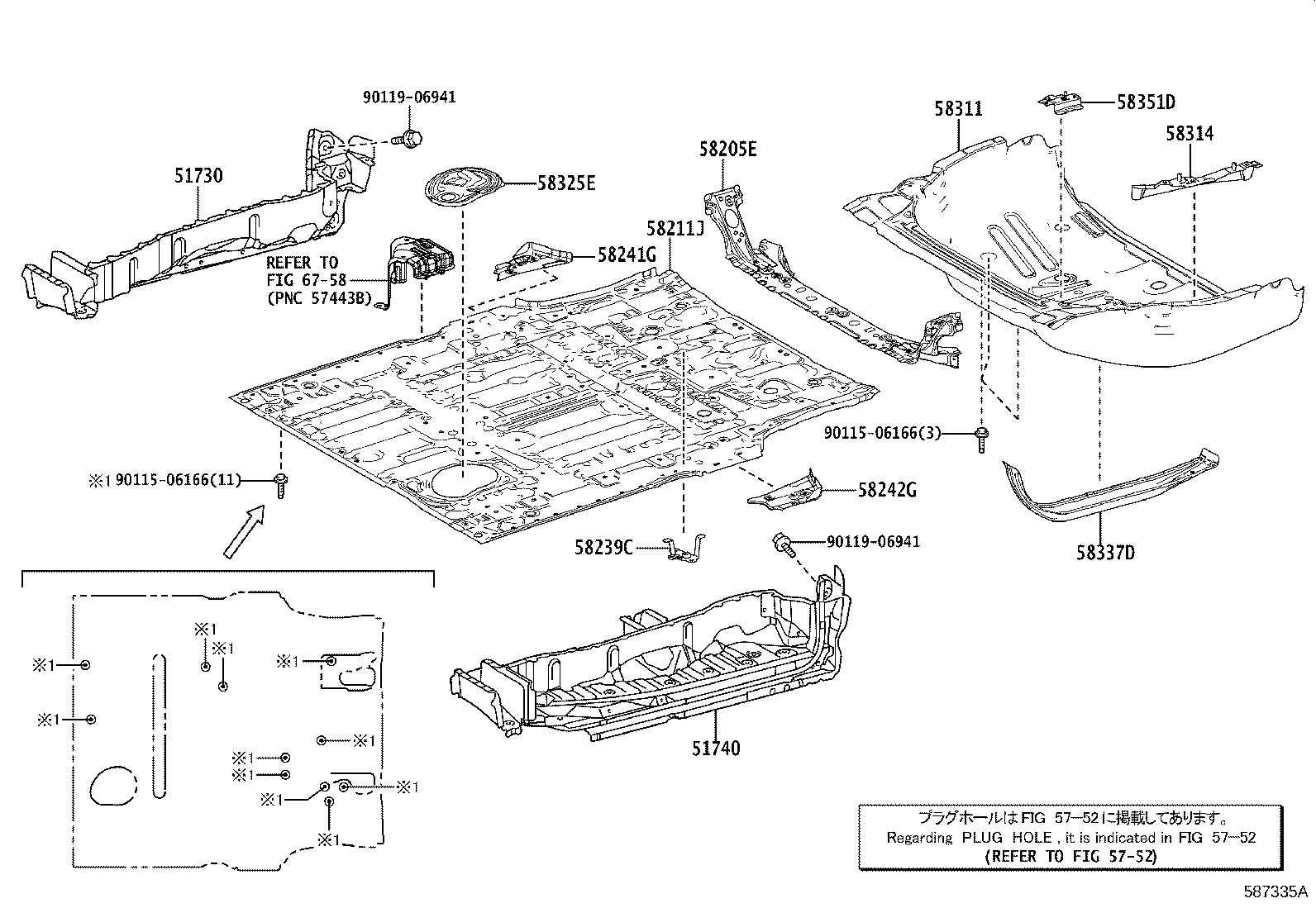

Rear Floor Panel & Rear Floor Member
44 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 51730 | Step Assy, Rear Floor, RH |
| 51740 | Step Assy, Rear Floor, LH |
| 52581H | Protector, Rear Bumper, RH |
| 52582D | Protector, Rear Bumper, LH |
| 52615B | Absorber, Rear Bumper Energy, RH |
| 52616A | Absorber, Rear Bumper Energy, LH |
| 55229B | Plate, Dash Panel Insulator, NO.4 |
| 55239C | Plate, Dash Panel Insulator, NO.3 |
| 57023 | Member Sub-assy, Rear Side, RH |
| 57024 | Member Sub-assy, Rear Side, LH |
| 57081 | Bracket Sub-assy, Rear Bumper Mounting |
| 57082 | Bracket Sub-assy, Rear Bumper Arm Support, LH |
| 57601C | Member Sub-assy, Rear Floor Side, RH |
| 57602A | Member Sub-assy, Rear Floor Side, LH |
| 57606E | Member Sub-assy, Rear Floor Cross, NO.2 |
| 57607C | Member Sub-assy, Rear Floor Cross, NO.3 |
| 57608B | Member Sub-assy, Rear Floor Cross, NO.4 |
| 57615A | Member, Rear Floor Side, Rear RH |
| 57616A | Member, Rear Floor Side, Rear LH |
| 57645 | Reinforcement, Rear Side Member, RH |
| 57646A | Reinforcement, Rear Side Member, LH |
| 58032B | Panel Sub-assy, Rear Floor, Center |
| 58033A | Reinforce Sub-assy, Body Lower Back, RH |
| 58034B | Reinforce Sub-assy, Body Lower Back, LH |
| 58205E | Reinforce Sub-assy, Rear Seat Hinge |
| 58211J | Pan, Center Floor |
| 58239C | Bracket, Cable Clamp |
| 58241G | Panel, Floor Side, RH |
| 58242G | Panel, Floor Side, LH |
| 58307 | Panel Sub-assy, Body Lower Back |
| 58308 | Panel Sub-assy, Body Lower Back, Inner |
| 58311 | Pan, Rear Floor |
| 58314 | Panel, Rear Floor Side, LH |
| 58325E | Cover, Rear Floor Service Hole |
| 58337D | Reinforcement, Rear Floor Pan, LH |
| 58351D | Reinforcement, Rear Floor Panel |
| 58371B | Panel, Body Lower Back, Outer |
| 58385H | Bracket, Rear Bumper Cover, NO.1 |
| 58386B | Bracket, Rear Bumper Cover, NO.2 |
| 58387C | Plate, Rear Floor Finish |
| 58397F | Clip, NO.1(FOR REAR UNDER COVER) |
| 58397G | Clip, NO.2(FOR REAR UNDER COVER) |
| 61777E | Retainer, Lower Back Panel |
| 82715E | Bracket, Wiring Harness Clamp |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
