Toyota Lexus LM350/LM300H
2020-01 → present · chassis AYH36,GGH31 · catalogue 714310 · General
Supported model
Data version 2020-02
Rear Seat & Seat Track
265 part groups · 22 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 55A39 | Cover, NO.1 Seat Spare Switch Hole(FOR RH SEAT) |
| 55A39A | Cover, NO.1 Seat Spare Switch Hole(FOR LH SEAT) |
| 58959L | Cushion, NO.1 Seat Armrest, RH(FOR RH SEAT) |
| 58959M | Cushion, NO.1 Seat Armrest, LH(FOR RH SEAT) |
| 58959N | Cushion, NO.1 Seat Armrest, RH(FOR LH SEAT) |
| 66990E | Holder Assy, Rear NO.1 Seat Cup, LH |
| 66990L | Holder Assy, Rear NO.1 Seat Cup, RH |
| 71015C | Frame Sub-assy, NO.1 Seat Cushion, RH |
| 71016B | Frame Sub-assy, NO.1 Seat Cushion, LH |
| 71075F | Cover Sub-assy, NO.1 Seat Cushion, RH |
| 71076F | Cover Sub-assy, NO.1 Seat Cushion, LH |
| 71077 | Cover Sub-assy, Rear NO.1 Seatback, RH |
| 71078A | Cover Sub-assy, Rear NO.1 Seatback, LH |
| 71208B | Wire Sub-assy, NO.2 Seat Cushion, RH NO.1 |
| 71208C | Wire Sub-assy, NO.2 Seat Cushion, RH NO.2 |
| 71208D | Wire Sub-assy, NO.2 Seat Cushion, LH NO.1 |
| 71209C | Wire Sub-assy, NO.2 Seat Cushion, LH NO.2 |
| 71223A | Bracket, NO.2 Seat Cushion Side, RH |
| 71224 | Bracket, NO.2 Seat Cushion Side, LH |
| 71303E | Hinge Sub-assy, Rear NO.2 Seat, RH |
| 71304A | Hinge Sub-assy, Rear NO.2 Seat, LH |
| 71324R | Cushion, Rear NO.1 Seat, LH |
| 71324S | Cushion, Rear NO.1 Seat, RH |
| 71381B | Bracket, Rear Seat Cushion Set, RH |
| 71382B | Bracket, Rear Seat Cushion Set, LH |
| 71393C | Band, NO.2 Seat Cushion, RH NO.1 |
| 71393D | Band, NO.2 Seat Cushion, RH NO.2 |
| 71393E | Band, NO.2 Seat Cushion, LH NO.1 |
| 71393F | Band, NO.2 Seat Cushion, LH NO.2 |

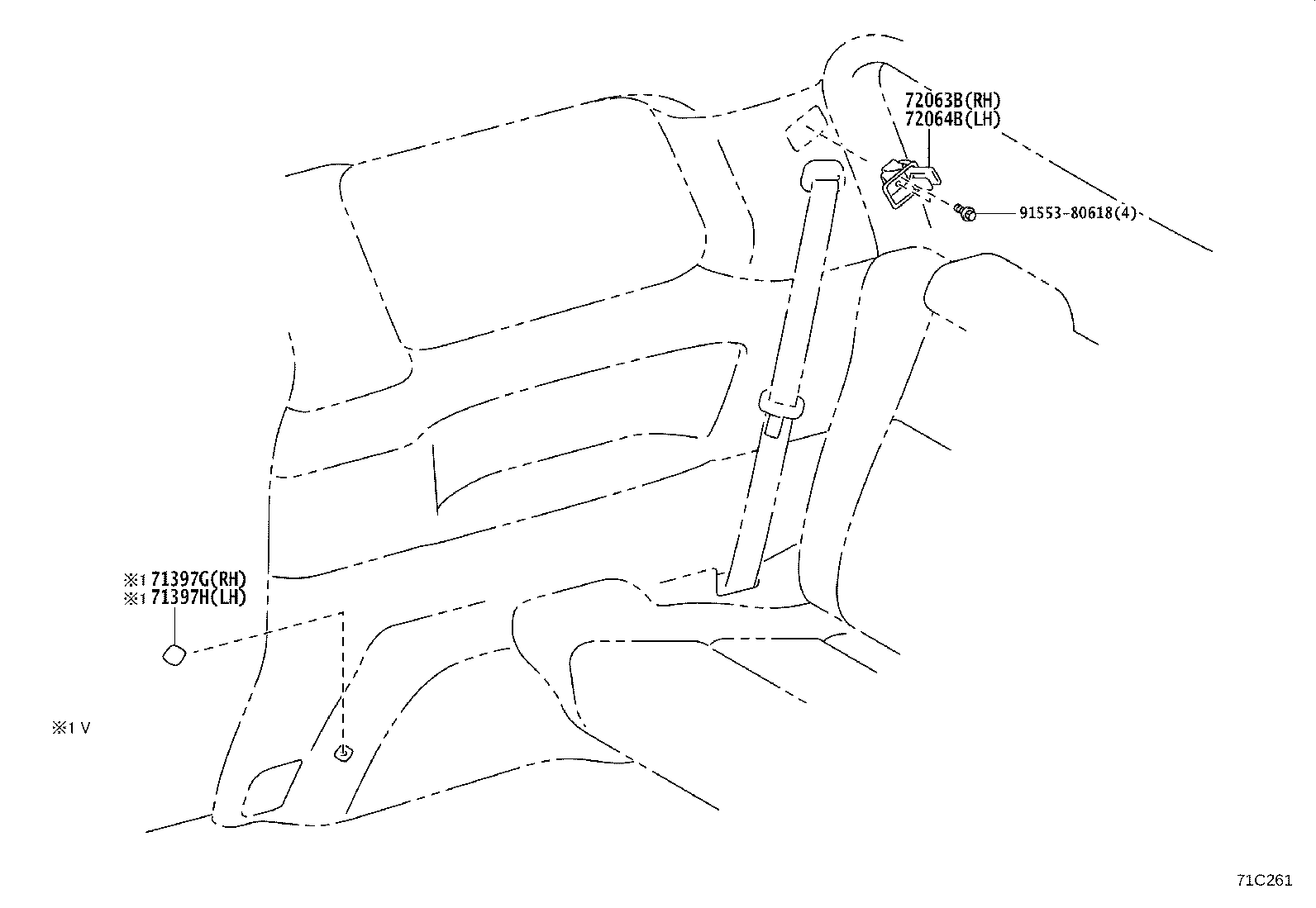

| 71397G | Stopper, Rear Seat, RH |
| 71397H | Stopper, Rear Seat, LH |
| 71398L | Guide, NO.2 Seat Cushion Support, RH |
| 71398M | Guide, NO.2 Seat Cushion Support, LH |

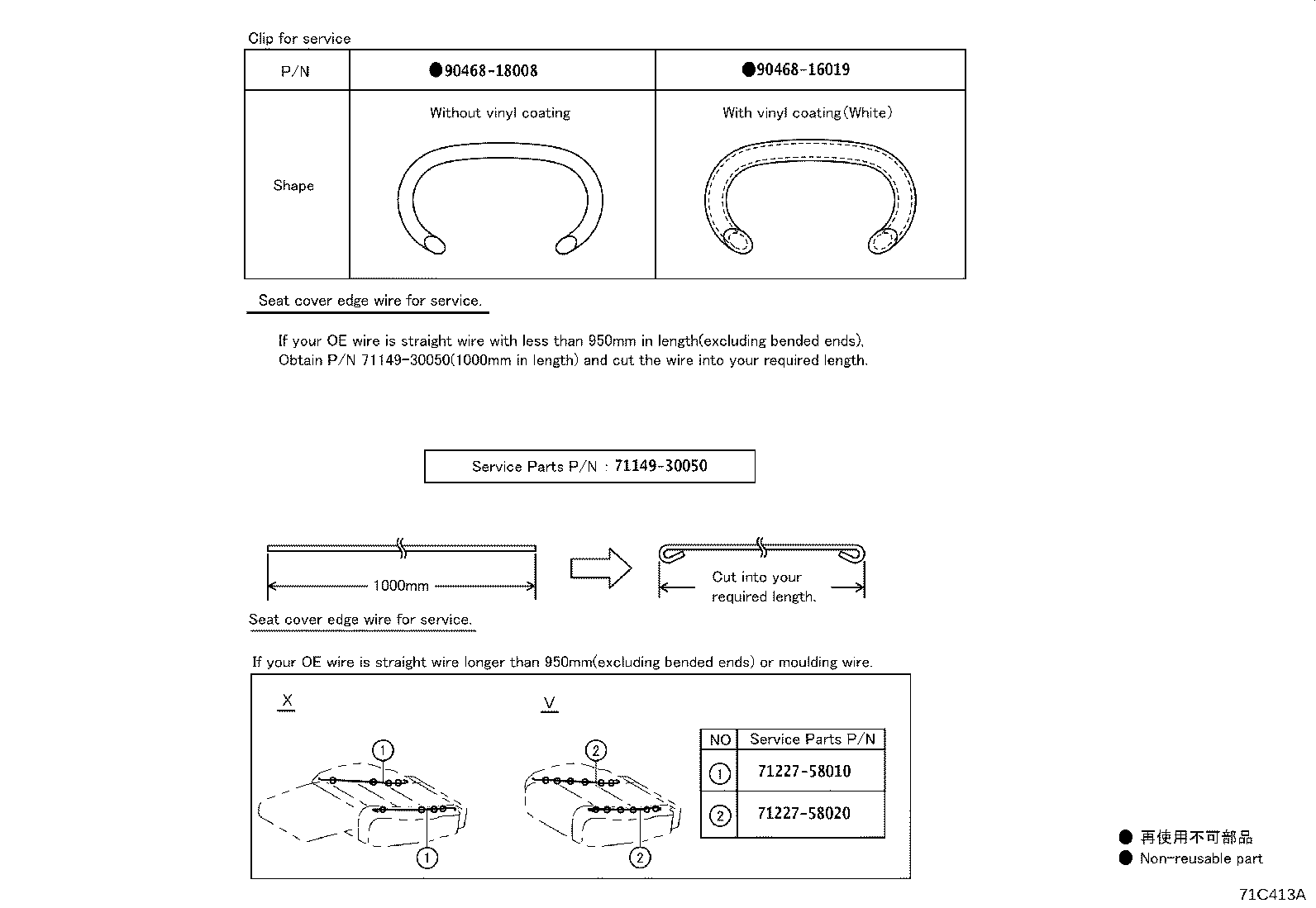

| 71430E | Clip |
| 71499L | Damper, NO.1 Seatback Spring, RH |
| 71499M | Damper, NO.1 Seatback Spring, LH |
| 71571B | Pad, Rear Seatback Silencer |
| 71611H | Pad, Rear NO.1 Seat Cushion, RH |
| 71612G | Pad, Rear NO.1 Seat Cushion, LH |
| 71651A | Pad, Rear NO.1 Seatback, RH |
| 71652A | Pad, Rear NO.1 Seatback, LH |
| 71667 | Pad, Rear Seatback, Center(FOR RH SEAT) |
| 71668C | Pad, Rear Seatback, Center(FOR LH SEAT) |
| 71691Q | Cover, Rear NO.2 Seat Lock, Upper NO.1 RH |
| 71691R | Cover, Rear NO.2 Seat Lock, Upper NO.2 RH |
| 71691S | Cover, Rear NO.2 Seat Lock, Upper NO.1 LH |
| 71691T | Cover, Rear NO.2 Seat Lock, Upper NO.2 LH |
| 71693F | Cover, Rear NO.2 Seat Cushion Hinge, Lower RH NO.1 |
| 71693G | Cover, Rear NO.2 Seat Cushion Hinge, Lower RH NO.2 |
| 71693H | Cover, Rear NO.2 Seat Cushion Hinge, Lower RH NO.3 |
| 71694A | Cover, Rear NO.2 Seat Cushion Hinge, Lower LH NO.1 |
| 71694B | Cover, Rear NO.2 Seat Cushion Hinge, Lower LH NO.2 |
| 71694C | Cover, Rear NO.2 Seat Cushion Hinge, Lower LH NO.3 |
| 71695K | Protector, NO.1 Seatback, RH |
| 71695L | Protector, NO.1 Seatback, LH |
| 71696F | Protector, NO.2 Seatback, RH |
| 71696G | Protector, NO.2 Seatback, LH |
| 71811V | Cover, NO.1 Seat Reclining Adjuster, Inner(FOR LH SEAT) |
| 71812X | Cover, NO.1 Seat Reclining Adjuster, Inner(FOR RH SEAT) |
| 71825D | Moulding, Rear NO.1 Seat Cushion, RH |
| 71826C | Moulding, Rear Seat Cushion, LH |
| 71833S | Cover, Rear Seat Reclining, NO.1 RH |
| 71834S | Cover, Rear Seat Reclining, NO.1 LH |
| 71843J | Cover, Rear NO.1 Seat Reclining, NO.2 RH |
| 71843K | Cover, Rear NO.2 Seat Reclining, NO.2 RH |
| 71844J | Cover, Rear NO.1 Seat Reclining, NO.2 LH |
| 71844K | Cover, Rear NO.2 Seat Reclining, NO.2 LH |
| 71845E | Cap, Rear NO.2 Seat Cover, RH |
| 71846H | Cap, Rear NO.2 Seat Cover, LH |
| 71848T | Cap, NO.1 Seat Adjuster Cover, RH |
| 71848U | Cap, NO.2 Seat Adjuster Cover, RH |
| 71848W | Cap, NO.1 Seat Adjuster Cover, RH(FOR LH SEAT) |
| 71849L | Cap, NO.1 Seat Adjuster Cover, LH |
| 71849M | Cap, NO.2 Seat Adjuster Cover, LH |
| 71849N | Cap, NO.1 Seat Adjuster Cover, LH(FOR RH SEAT) |
| 71874X | Shield, Rear Seat Cushion, Lower LH |
| 71875X | Cover, Reclining Adjuster Inside, RH |
| 71878J | Cover, Rear NO.1 Seat Reclining, Inner RH |
| 71878K | Cover, Rear NO.2 Seat Reclining, Inner RH |
| 71879J | Cover, Rear NO.1 Seat Reclining, Inner LH |
| 71879K | Cover, Rear NO.2 Seat Reclining, Inner LH |
| 71930H | Support Assy, NO.1 Seat Headrest, RH |
| 71930J | Support Assy, NO.1 Seat Headrest, LH |
| 71930K | Support Assy, NO.2 Seat Headrest, RH |
| 71930L | Support Assy, NO.2 Seat Headrest, LH |
| 71931H | Support, NO.1 Seat Footrest(FOR RH SEAT) |
| 71931J | Support, NO.1 Seat Footrest(FOR LH SEAT) |

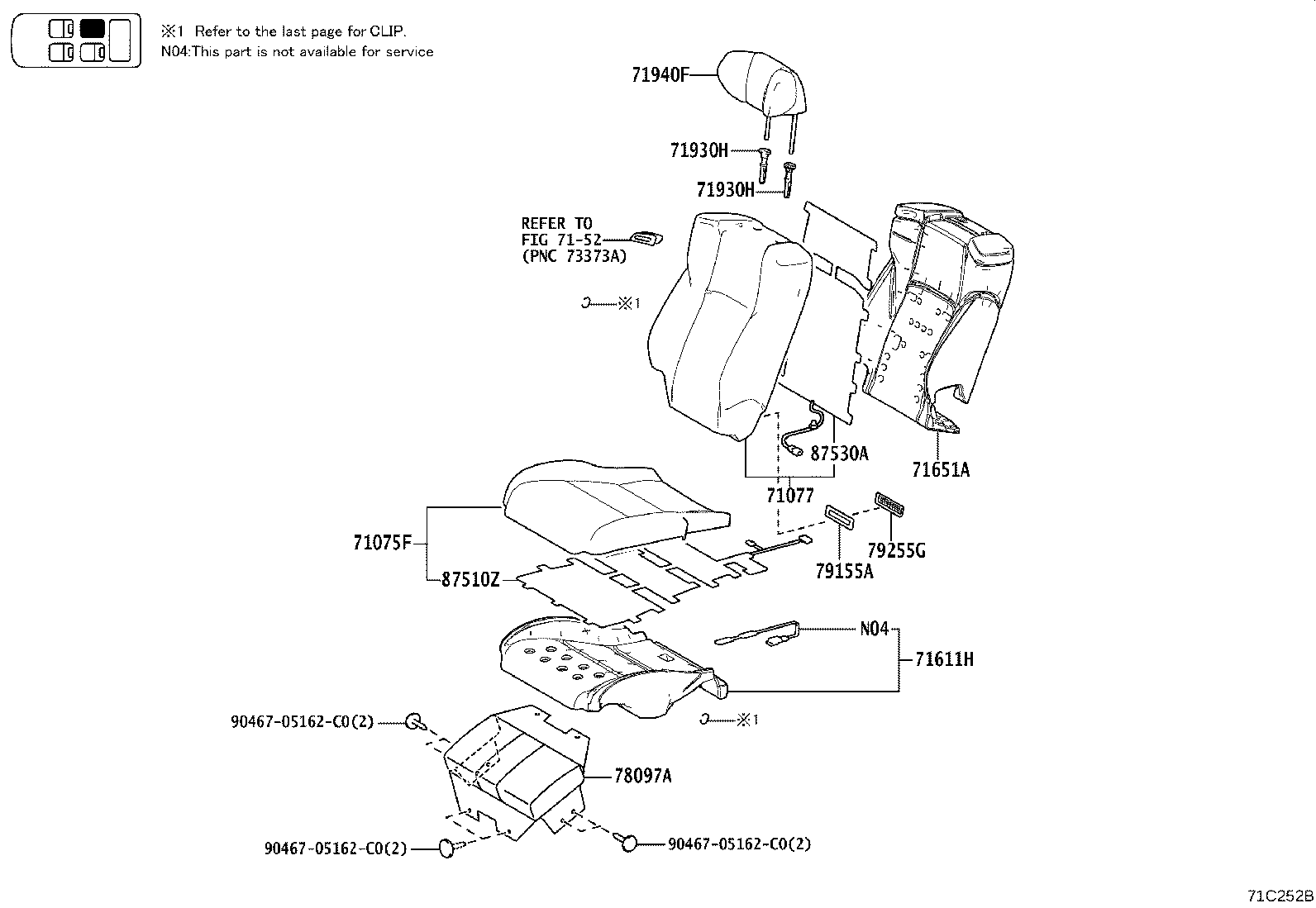

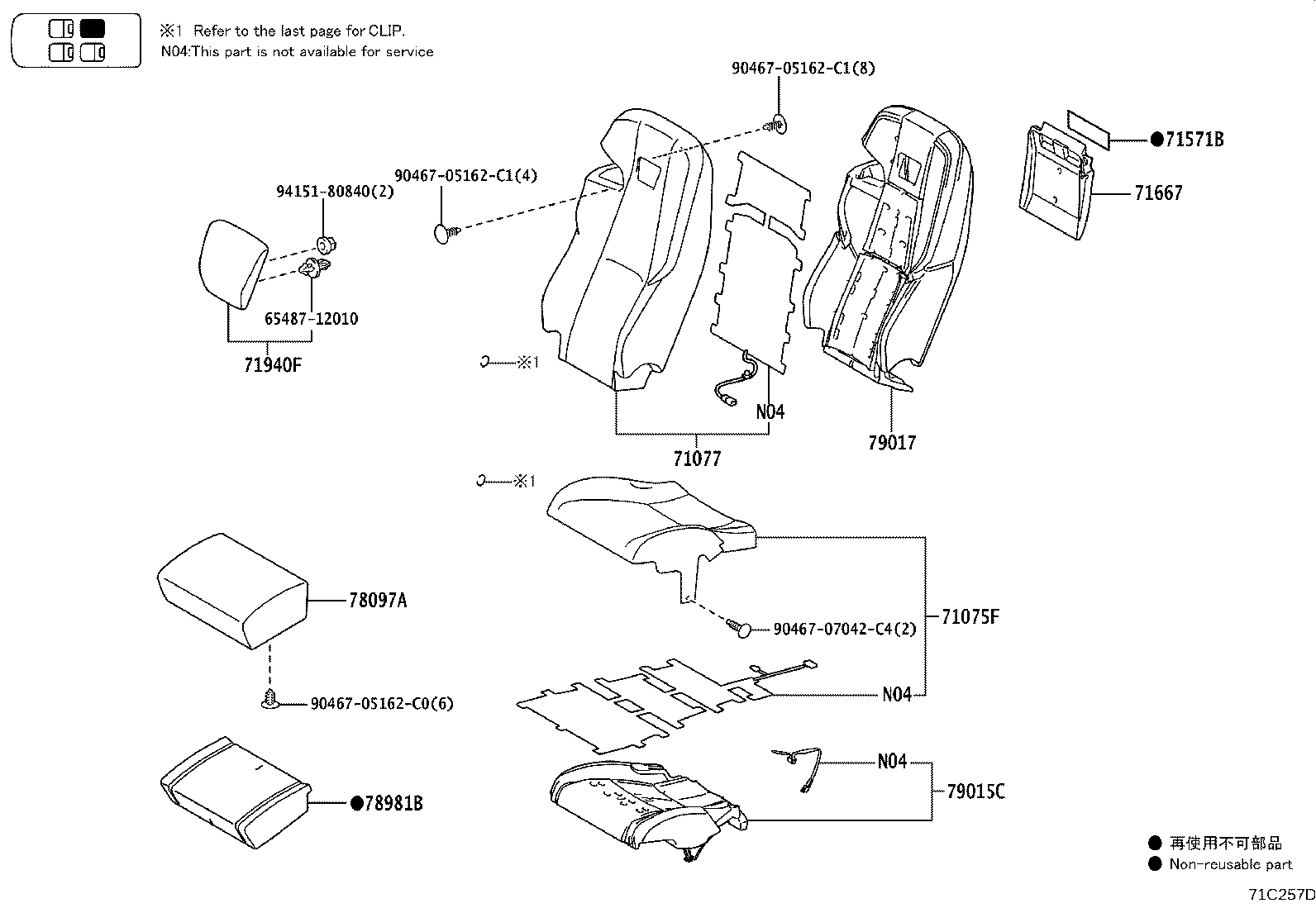

| 71940F | Headrest Assy, NO.1 Seat, RH |
| 71940G | Headrest Assy, NO.1 Seat, LH |
| 71940H | Headrest Assy, NO.2 Seat, RH |
| 71940J | Headrest Assy, NO.2 Seat, LH |
| 71960F | Headrest Assy, Rear NO.2 Seat, Center |
| 71981A | Cover, NO.2 Seat Headrest |
| 71H73 | Shield, Rear Seat Cushion, Lower RH |
| 71H75G | Cover, Reclining Adjuster Inside, RH(FOR REAR NO.2 RH SEAT) |
| 71H75H | Cover, Reclining Adjuster Inside, RH(FOR REAR NO.2 LH SEAT) |
| 71H75L | Cover, Reclining Adjuster Inside, RH NO.1(FOR RH SEAT) |
| 71H75M | Cover, Reclining Adjuster Inside, RH NO.2(FOR RH SEAT) |
| 71H75N | Cover, Reclining Adjuster Inside, RH NO.3(FOR RH SEAT) |
| 71H75R | Cover, Reclining Adjuster Inside, RH NO.1(FOR LH SEAT) |
| 71H75X | Cover, Reclining Adjuster Inside, RH NO.2(FOR LH SEAT) |
| 71H76G | Cover, Reclining Adjuster Inside, LH(FOR REAR NO.2 RH SEAT) |
| 71H76H | Cover, Reclining Adjuster Inside, LH(FOR REAR NO.2 LH SEAT) |
| 71H76L | Cover, Reclining Adjuster Inside, LH NO.1(FOR RH SEAT) |
| 71H76M | Cover, Reclining Adjuster Inside, LH NO.2(FOR RH SEAT) |
| 71H76N | Cover, Reclining Adjuster Inside, LH NO.1(FOR LH SEAT) |
| 71H76P | Cover, Reclining Adjuster Inside, LH NO.2(FOR LH SEAT) |
| 71H76Q | Cover, Reclining Adjuster Inside, LH NO.3(FOR LH SEAT) |
| 71H76U | Cover, Reclining Adjuster Inside, LH NO.3(FOR RH SEAT) |
| 71T75 | Cover, Reclining Adjuster Inside, RH |
| 71T75J | Cover, Reclining Adjuster Inside, RH NO.3(FOR LH SEAT) |
| 71T76B | Cover, Reclining Adjuster Inside, LH |
| 72045B | Cover Sub-assy, NO.1 Seat Track, Outer RH |
| 72046D | Cover Sub-assy, Rear Seat Track, Outer LH NO.1 |
| 72046F | Cover Sub-assy, NO.1 Seat Track, Outer LH NO.1(FOR LH SEAT) |
| 72046H | Cover Sub-assy, NO.1 Seat Track, Outer LH NO.1(FOR RH SEAT) |
| 72057E | Lever Sub-assy, Rear Seat Lock Control, RH NO.1 |
| 72057G | Lever Sub-assy, Rear Seat Lock Control, LH NO.1 |
| 72063B | Hook Sub-assy, Rear Seat, RH |
| 72064B | Hook Sub-assy, Rear Seat, LH |
| 72065D | Hook Sub-assy, Rear NO.2 Seat Cushion Lock, RH |
| 72065E | Hook Sub-assy, Rear NO.2 Seat Cushion Lock, LH |

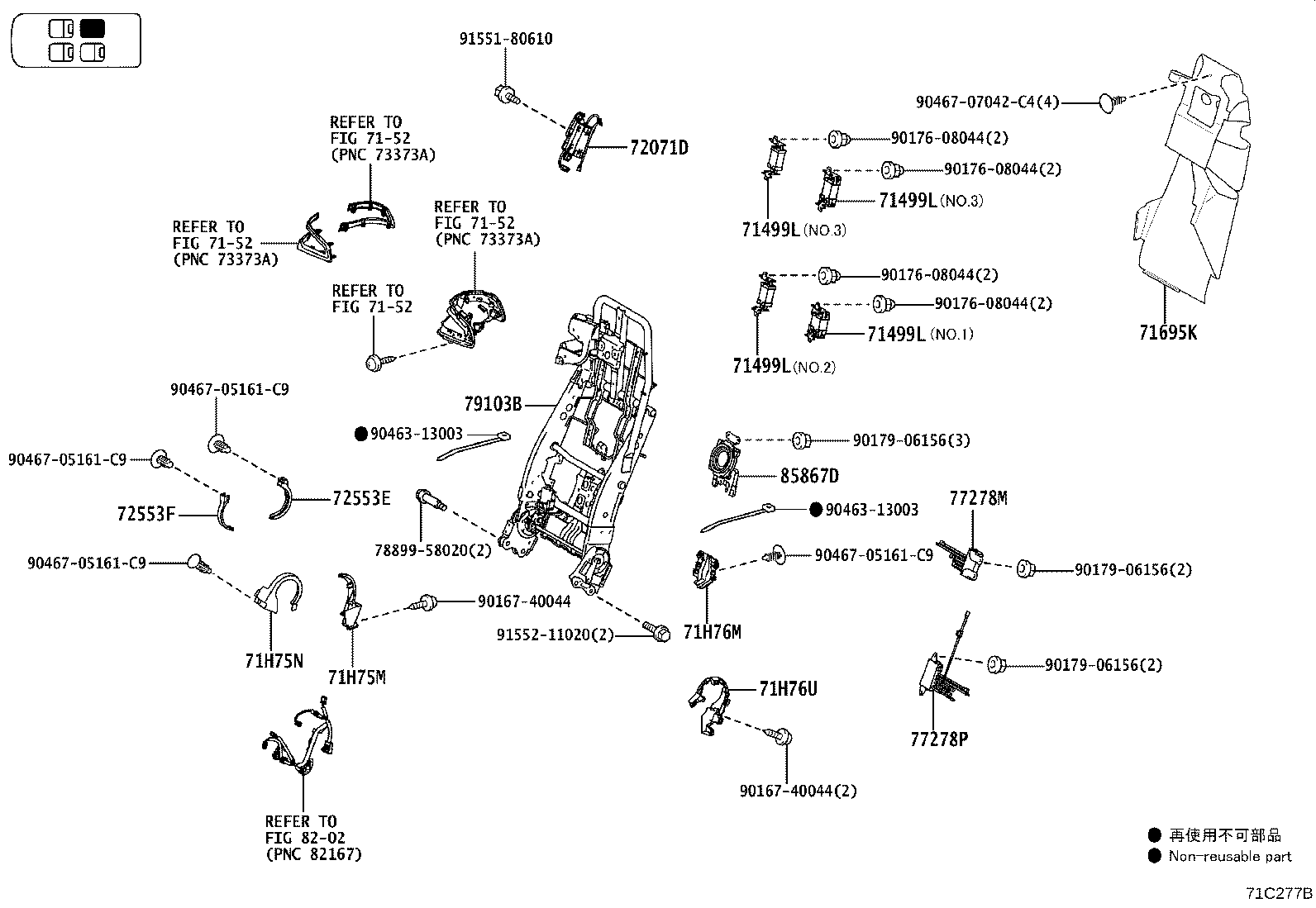

| 72071D | Pump Sub-assy, Lumber Support, RH |
| 72072B | Pump Sub-assy, Lumber Support, LH |
| 72075C | Arm Sub-assy, Reclining Adjuster, Lower Inner(FOR LH SEAT) |
| 72076D | Arm Sub-assy, Reclining Adjuster, Lower Inner(FOR RH SEAT) |
| 72083B | Pad Sub-assy, NO.1 Seat Armrest, RH |
| 72091 | Plate Sub-assy, Rear Seat Turn, Upper RH |
| 72092B | Plate Sub-assy, Rear Seat Turn, Upper LH |
| 72125G | Cover, Seat Track Lock Plate, NO.1 |
| 72125H | Cover, Seat Track Lock Plate, NO.2 |
| 72210S | Cable Assy, NO.2 Seat Slide, RH |
| 72210T | Cable Assy, NO.2 Seat Slide, LH |
| 72210U | Cable Assy, NO.1 Seat Track Control, LH |
| 72210X | Cable Assy, NO.1 Seat Track Control, RH |
| 72265P | Cover, Seat Track Upper Rail, RH |
| 72266J | Cover, Seat Track Upper Rail, LH |
| 72345N | Cap, Seat Stand Frame, RH NO.1 |
| 72345P | Cap, Seat Stand Frame, RH NO.2 |
| 72345Q | Cap, Seat Stand Frame, LH NO.1 |
| 72345R | Cap, Seat Stand Frame, LH NO.2 |
| 72455C | Bracket, NO.1 Seat Frame Set, NO.1 |
| 72456B | Bracket, NO.1 Seat Frame Set, NO.2 |
| 72465B | Bracket, NO.1 Seat Frame Set, NO.3(FOR LH SEAT) |
| 72525N | Handle, NO.1 Seat Reclining Adjuster Release, RH |
| 72525P | Handle, NO.2 Seat Reclining Adjuster Release, RH |
| 72525R | Handle, Reclining Adjuster Release, RH |
| 72526J | Handle, NO.1 Seat Reclining Adjuster Release, LH |
| 72526K | Handle, NO.2 Seat Reclining Adjuster Release, LH |
| 72526L | Handle, Reclining Adjuster Release, LH |
| 72553E | Protector, Reclining Cover, RH NO.1 |
| 72553F | Protector, Reclining Cover, RH NO.2 |
| 72554E | Protector, Reclining Cover, LH NO.1 |
| 72554F | Protector, Reclining Cover, LH NO.2 |
| 72590F | Cable Assy, Reclining Remote Control, RH |
| 72590G | Cable Assy, Reclining Remote Control, LH |
| 72620R | Cable Assy, Rear NO.1 Seat Lock(FOR RH SEAT) |
| 72620S | Cable Assy, Rear NO.1 Seat Lock(FOR LH SEAT) |
| 72660M | Cable Assy, Rear NO.2 Seat Cushion Lock, RH |
| 72660N | Cable Assy, Rear NO.2 Seat Cushion Lock, LH |
| 72690F | Lever Assy, NO.2 Seat Cushion Lock Release, RH |
| 72690G | Lever Assy, NO.2 Seat Cushion Lock Release, LH |
| 72803H | Frame Sub-assy, Rear NO.1 Seat Armrest, RH(FOR LH SEAT) |
| 72803J | Frame Sub-assy, Rear NO.1 Seat Armrest, RH(FOR RH SEAT) |
| 72804E | Frame Sub-assy, Rear NO.1 Seat Armrest, LH(FOR LH SEAT) |
| 72804F | Frame Sub-assy, Rear NO.1 Seat Armrest, LH(FOR RH SEAT) |
| 72830V | Armrest Assy, Rear NO.1 Seat, RH |
| 72840K | Armrest Assy, Rear NO.1 Seat, LH |
| 72848E | Cap, NO.2 Seat Armrest, NO.1 RH |
| 72848F | Cap, NO.2 Seat Armrest, NO.1 LH |
| 72880C | Armrest Assy, NO.1 Seat, C RH(FOR LH SEAT) |
| 72880E | Armrest Assy, NO.2 Seat, C RH(FOR LH SEAT) |
| 72890B | Armrest Assy, NO.1 Seat, C LH(FOR RH SEAT) |
| 72890D | Armrest Assy, NO.2 Seat, C LH(FOR RH SEAT) |
| 72903B | Table Sub-assy, NO.1 Seat Turn, RH |
| 72904B | Table Sub-assy, NO.1 Seat Turn, LH |
| 72905A | Link Sub-assy, 3RD Seat, RH |
| 72906A | Link Sub-assy, 3RD Seat, LH |
| 72927F | Cover, Rear Seat Cushion Under, RH |
| 72928E | Cover, Rear Seat Cushion Under, LH |
| 72929 | Holder, Rear Seat Cushion Band |
| 72960C | Table Assy, NO.1 Seat Turn, RH |
| 72970A | Table Assy, NO.1 Seat Turn, LH |
| 72971A | Plate, Rear Seat Turn Side, RH |
| 72972A | Plate, Rear Seat Turn Side, LH |
| 72995F | Cover, Rear Seat Cushion, RH |
| 73373U | Cover, NO.1 Seat Shoulder Belt, RH NO.1 |
| 73373V | Cover, NO.1 Seat Shoulder Belt, RH NO.2 |
| 73373W | Cover, NO.1 Seat Shoulder Belt, LH NO.2 |
| 73373X | Cover, NO.1 Seat Shoulder Belt, LH NO.1 |
| 74865E | Cover, NO.1 Seat Cushion Moulding, RH |
| 77278H | Valve, Check W/Hose, RH(FOR SEAT CUSHION) |
| 77278J | Valve, Check W/Hose, LH(FOR SEAT CUSHION) |
| 77278M | Valve, Check W/Hose, RH NO.1(FOR SEATBACK) |
| 77278N | Valve, Check W/Hose, LH NO.1(FOR SEATBACK) |
| 77278P | Valve, Check W/Hose, RH NO.2(FOR SEATBACK) |
| 77278Q | Valve, Check W/Hose, LH NO.2(FOR SEATBACK) |
| 78093A | Frame Sub-aasy, NO.1 Seat Footrest(FOR RH SEAT) |
| 78093B | Frame Sub-aasy, NO.1 Seat Footrest(FOR LH SEAT) |
| 78097A | Cover Sub-assy, NO.1 Seat Footrest(FOR RH SEAT) |
| 78097B | Cover Sub-assy, NO.1 Seat Footrest(FOR LH SEAT) |
| 78098A | Cover Sub-assy, Rear Seat Footrest, LH |
| 78656J | Cover, Rear Seat Legrest, RH |
| 78656K | Cover, Rear Seat Legrest, LH |
| 78981B | Panel, NO.1 Seat Footrest(FOR RH SEAT) |
| 78981C | Panel, NO.1 Seat Footrest(FOR LH SEAT) |
| 78987B | Cover, Rear NO.1 Seat Footrest, NO.1 LH |
| 78987C | Cover, Rear NO.1 Seat Footrest, NO.1 RH |
| 79015C | Pad Sub-assy, NO.1 Seat Cushion, RH |
| 79016 | Pad Sub-assy, NO.1 Seat Cushion, LH |
| 79017 | Pad Sub-assy, NO.1 Seatback, RH |
| 79018 | Pad Sub-assy, NO.1 Seatback, LH |
| 79021D | Cover Sub-assy, NO.2 Seat Cushion, RH |
| 79022B | Cover Sub-assy, NO.2 Seat Cushion, LH |
| 79023D | Cover Sub-assy, NO.2 Seatback, RH |
| 79024D | Cover Sub-assy, NO.2 Seatback, LH |
| 79103B | Frame Sub-assy, NO.1 Seatback, RH |
| 79104A | Frame Sub-assy, NO.1 Seatback, LH |
| 79105G | Leg Sub-assy, NO.1 Seat, RH |
| 79106B | Leg Sub-assy, NO.1 Seat, LH |
| 79118B | Bracket, NO.1 Seat Leg(FOR RH SEAT) |
| 79118C | Bracket, NO.1 Seat Leg(FOR LH SEAT) |
| 79155A | Plate, NO.1 Seatback, NO.1(FOR RH SEAT) |
| 79155B | Plate, NO.1 Seatback, NO.1(FOR LH SEAT) |
| 79226B | Stopper, NO.2 Seat Cushion, RH Front |
| 79226C | Stopper, NO.2 Seat Cushion, RH Rear |
| 79226D | Stopper, NO.2 Seat Cushion, LH Front |
| 79226E | Stopper, NO.2 Seat Cushion, LH Rear |
| 79235F | Pad, NO.2 Seat Cushion, RH |
| 79236L | Cover, Rear Seat Leg, RH |
| 79245A | Pad, NO.2 Seat Cushion, LH |
| 79246M | Cover, Rear Seat Leg, LH |
| 79255G | Plate, NO.1 Seatback, NO.2(FOR RH SEAT) |
| 79255H | Plate, NO.1 Seatback, NO.2(FOR LH SEAT) |
| 79260C | Spring Assy, NO.2 Seat Cushion, RH |
| 79270B | Spring Assy, NO.2 Seat Cushion, LH |
| 79275F | Pad, NO.2 Seatback, RH |
| 79285C | Pad, NO.2 Seatback, LH |
| 79937E | Cover, NO.1 Seat Leg, NO.2(FOR RH SEAT) |
| 79937F | Cover, NO.1 Seat Leg, NO.2(FOR LH SEAT) |
| 79959E | Cover, NO.1 Seat Leg, RH |
| 79959F | Cover, NO.1 Seat Leg, LH |
| 79959G | Cover, NO.2 Seat Leg, RH NO.1 |
| 79959J | Cover, NO.2 Seat Leg, LH NO.1 |
| 79968W | Cover, Rear NO.1 Seat Leg Side, NO.5(FOR LH SEAT) |
| 79968X | Cover, Rear NO.1 Seat Leg Side, NO.5(FOR RH SEAT) |
| 79977J | Felt, Seatback |
| 84656R | Bezel, Rear Power Seat Switch(FOR RH SEAT) |
| 84656S | Bezel, Rear Power Seat Switch(FOR LH SEAT) |
| 85801B | Motor Assy, Power Seat(FOR RH SEAT) |
| 85801C | Motor Assy, Power Seat(FOR LH SEAT) |
| 85860E | Blower Assy, NO.1 Seat Cushion Climate Control(FOR RH SEAT) |
| 85860F | Blower Assy, NO.1 Seat Cushion Climate Control(FOR LH SEAT) |
| 85866E | Duct, NO.1 Seat Cushion Climate Control(FOR RH SEAT) |
| 85866F | Duct, NO.1 Seat Cushion Climate Control(FOR LH SEAT) |
| 85867D | Blower, NO.1 Seatback Climate Control(FOR RH SEAT) |
| 85867E | Blower, NO.1 Seatback Climate Control(FOR LH SEAT) |
| 8586AB | Duct, NO.1 Seatback Climate Control, NO.1(FOR RH SEAT) |
| 8586AC | Duct, NO.1 Seatback Climate Control, NO.2(FOR RH SEAT) |
| 8586AD | Duct, NO.1 Seatback Climate Control, NO.1(FOR LH SEAT) |
| 8586AE | Duct, NO.1 Seatback Climate Control, NO.2(FOR LH SEAT) |
| 87510Y | Heater Assy, Rear NO.1 Seat Cushion, LH |
| 87510Z | Heater Assy, Rear NO.1 Seat Cushion, RH |
| 87530 | Heater Assy, Rear NO.1 Seatback, LH |
| 87530A | Heater Assy, Rear NO.1 Seatback, RH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
