Toyota Lexus LM350/LM300H
2020-01 → present · chassis AYH36,GGH31 · catalogue 714310 · General
Supported model
Data version 2020-02

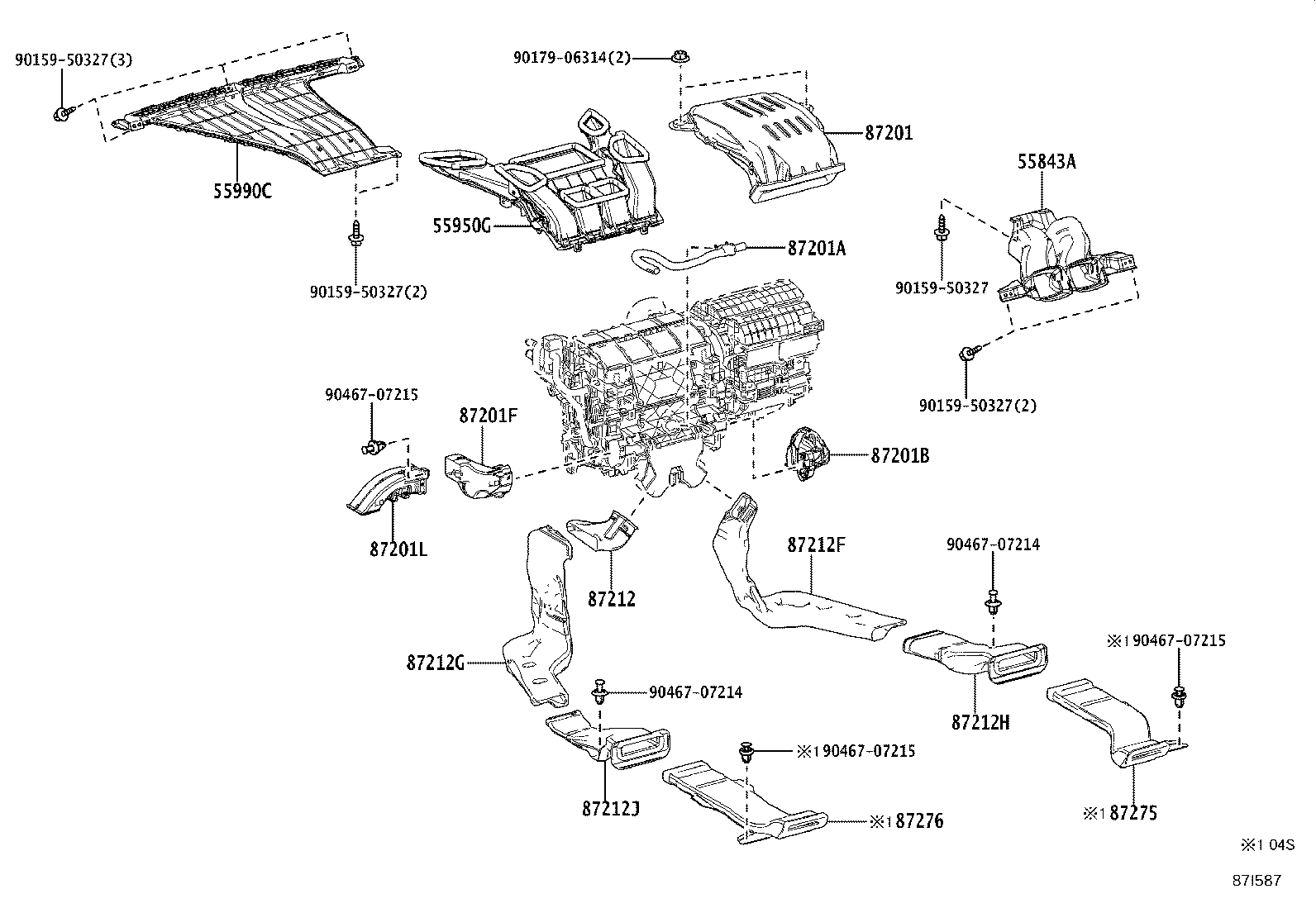

Heating & Air Conditioning - Control & Air Duct
38 part groups · 10 illustrations
Part groups
| PNC | Description |
|---|---|

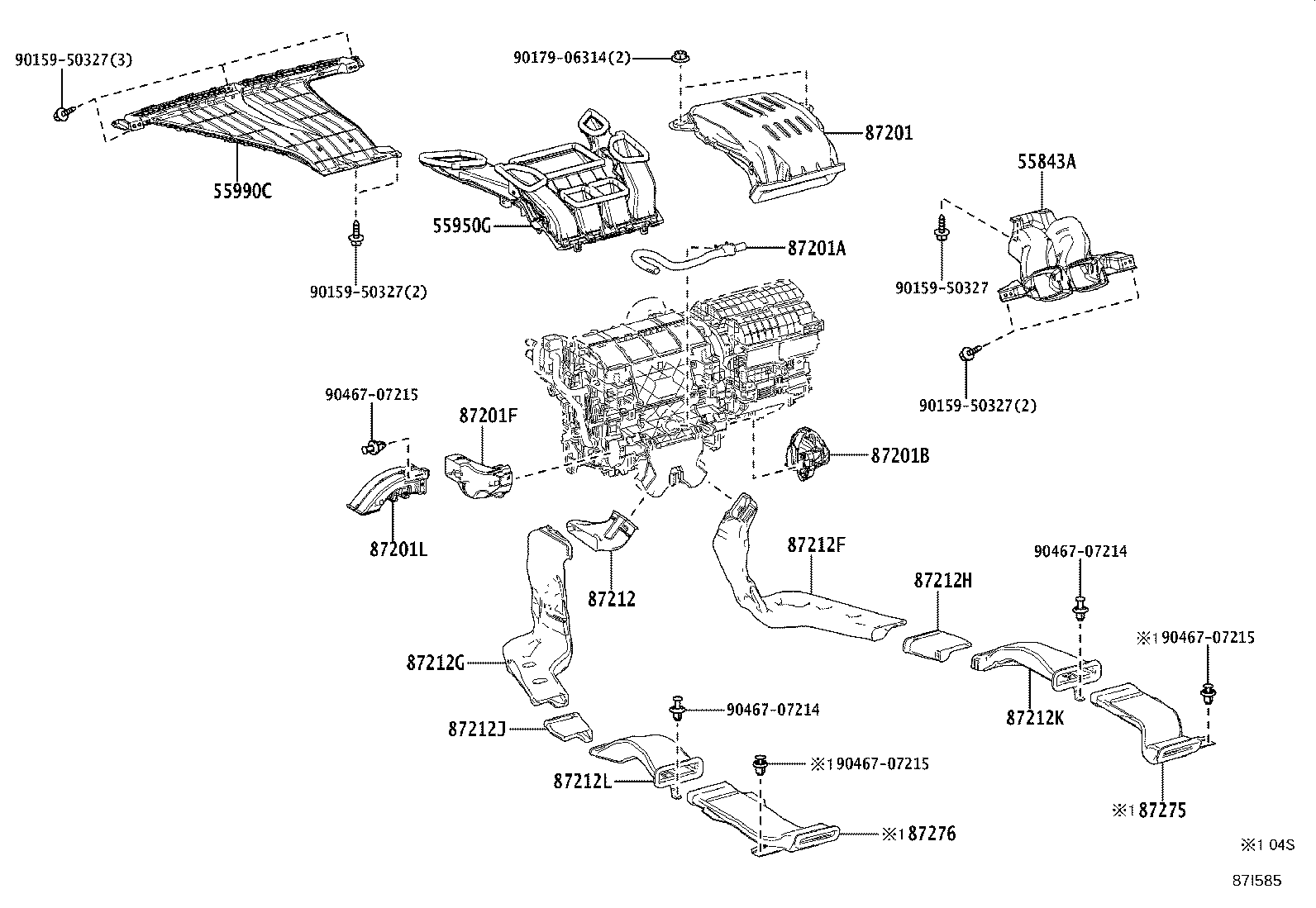

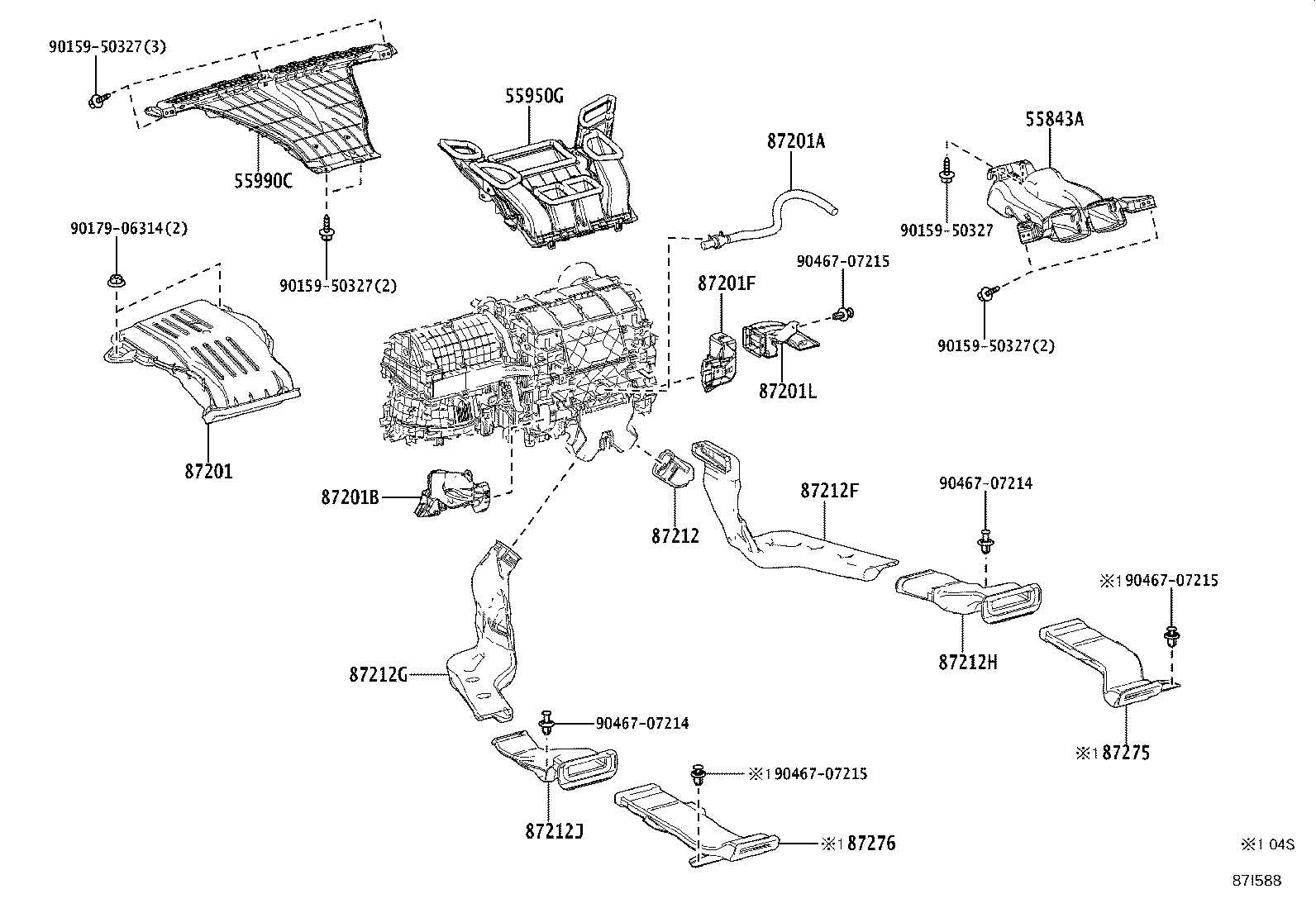

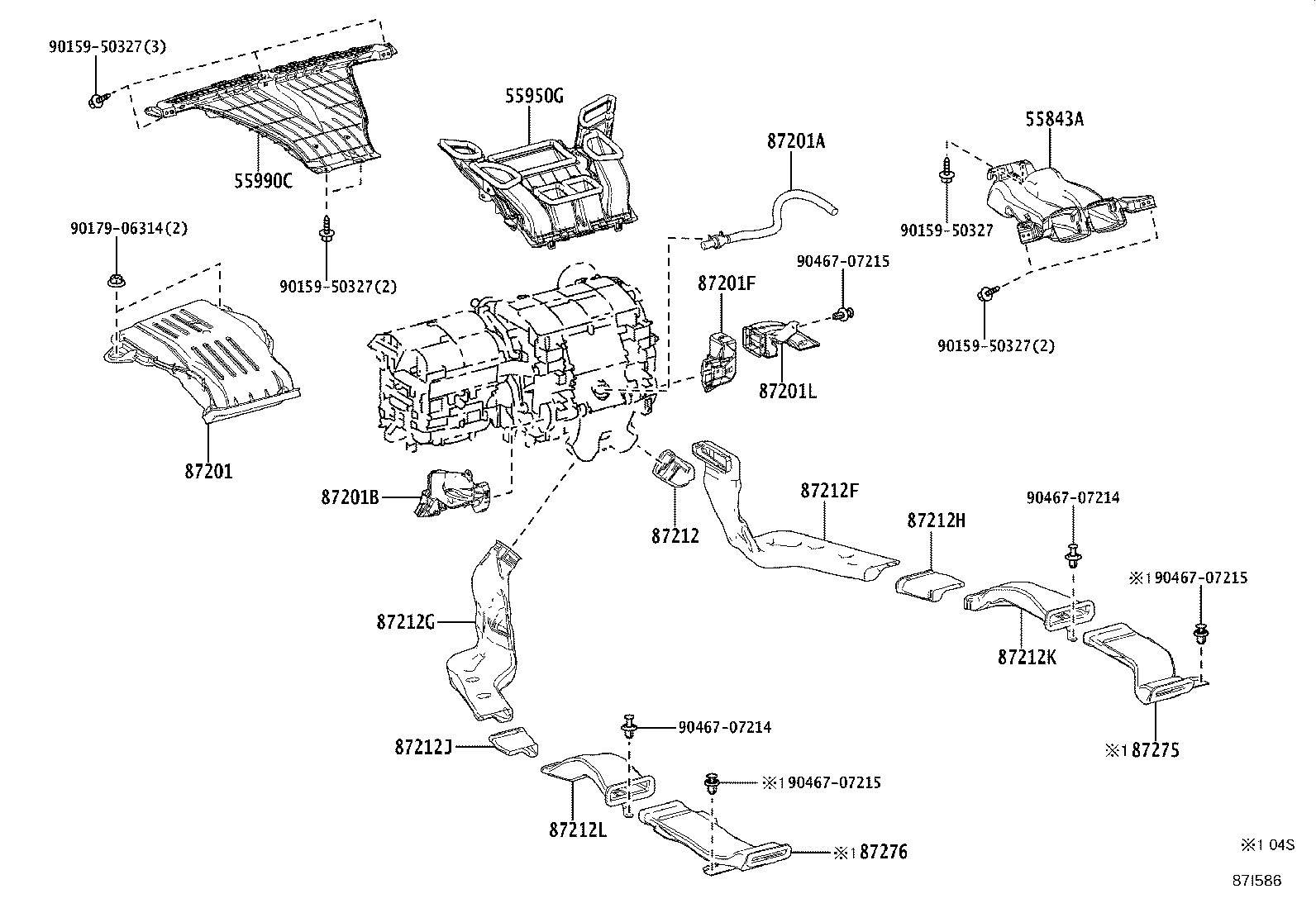

| 55843A | Duct, Heater TO Register, NO.1 |
| 55900 | Control Assy, Air Conditioner |
| 55921A | Retainer, Heater Control |
| 55950G | Nozzle Assy, Defroster |
| 55990C | Nozzle Assy, Center Defroster |
| 84010A | Control & Panel Assy, Integration |
| 87201 | Duct Sub-assy, Air, NO.1 |
| 87201A | Duct Sub-assy, Air |
| 87201B | Duct Sub-assy, Air, NO.2 |
| 87201F | Duct Sub-assy, Air, NO.3 |
| 87201L | Duct Sub-assy, Air, NO.4 |

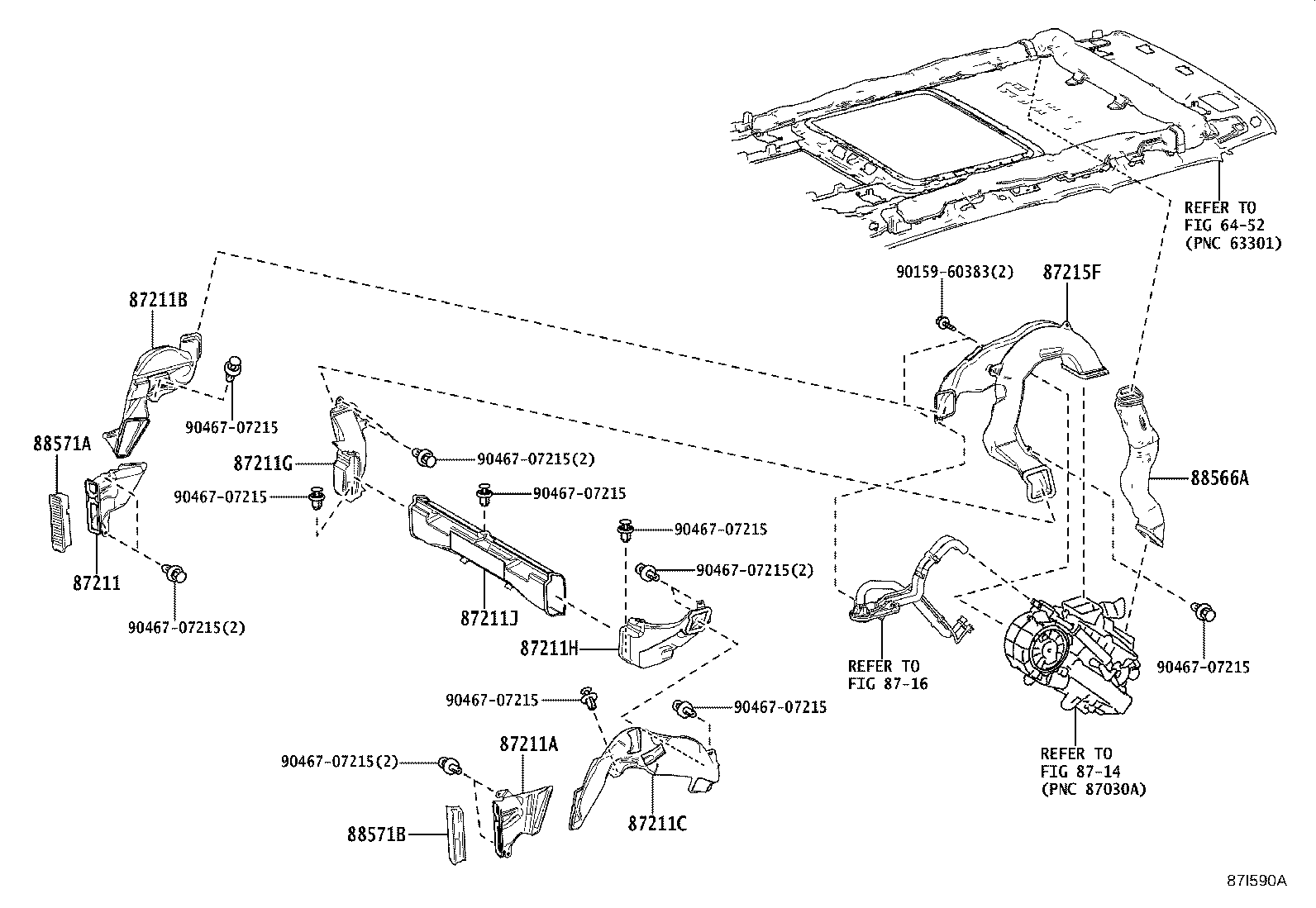

| 87211 | Duct, Air, NO.1 |
| 87211A | Duct, Air, NO.2 |
| 87211B | Duct, Air, NO.3 |
| 87211C | Duct, Air, NO.4 |
| 87211G | Duct, Air, NO.5 |
| 87211H | Duct, Air, NO.6 |
| 87211J | Duct, Air, NO.7 |
| 87212 | Duct, Air, Rear NO.1 |
| 87212F | Duct, Air, Rear NO.2 |
| 87212G | Duct, Air, Rear NO.3 |
| 87212H | Duct, Air, Rear NO.4 |
| 87212J | Duct, Air, Rear NO.5 |
| 87212K | Duct, Air, Rear NO.6 |
| 87212L | Duct, Air, Rear NO.7 |

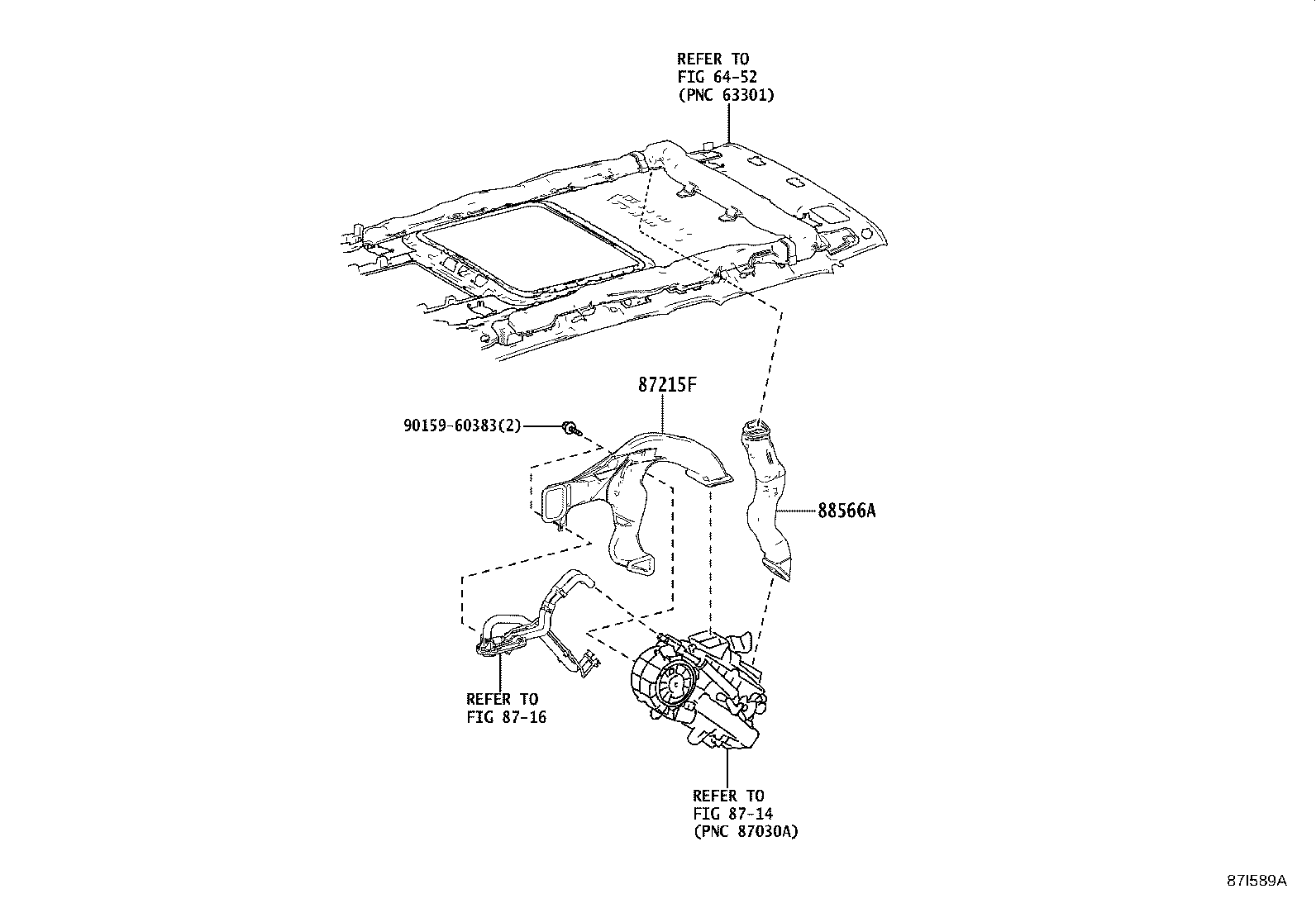

| 87215F | Duct, Air, Rear NO.3 |
| 87268W | Protector |
| 87275 | Duct, Floor Heater Air, NO.1 RH |
| 87276 | Duct, Floor Heater Air, NO.1 LH |
| 88566A | Duct, Cooler Air, NO.1 |
| 88571A | Grille, Air Outlet |
| 88571B | Grille, Air Outlet |

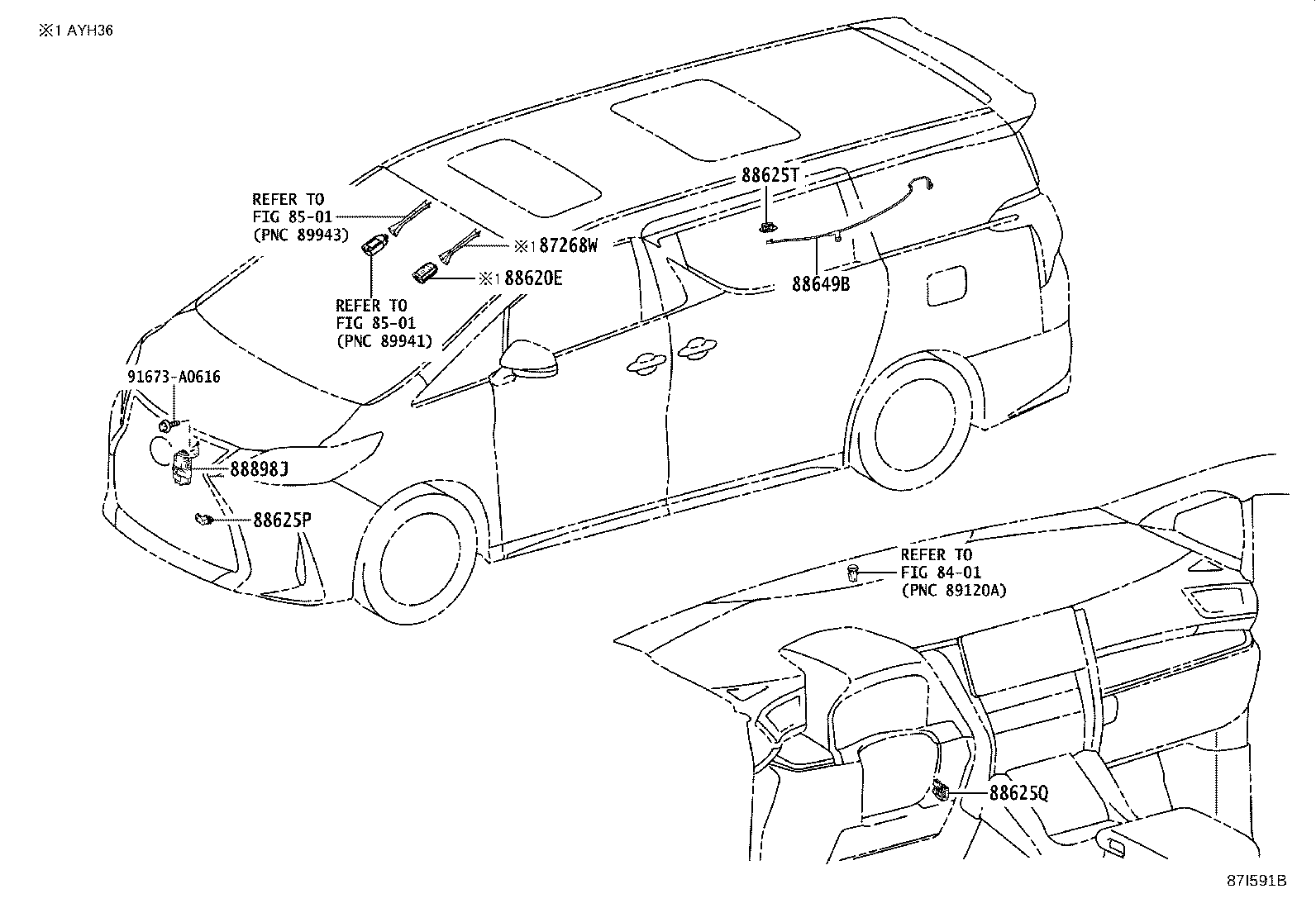

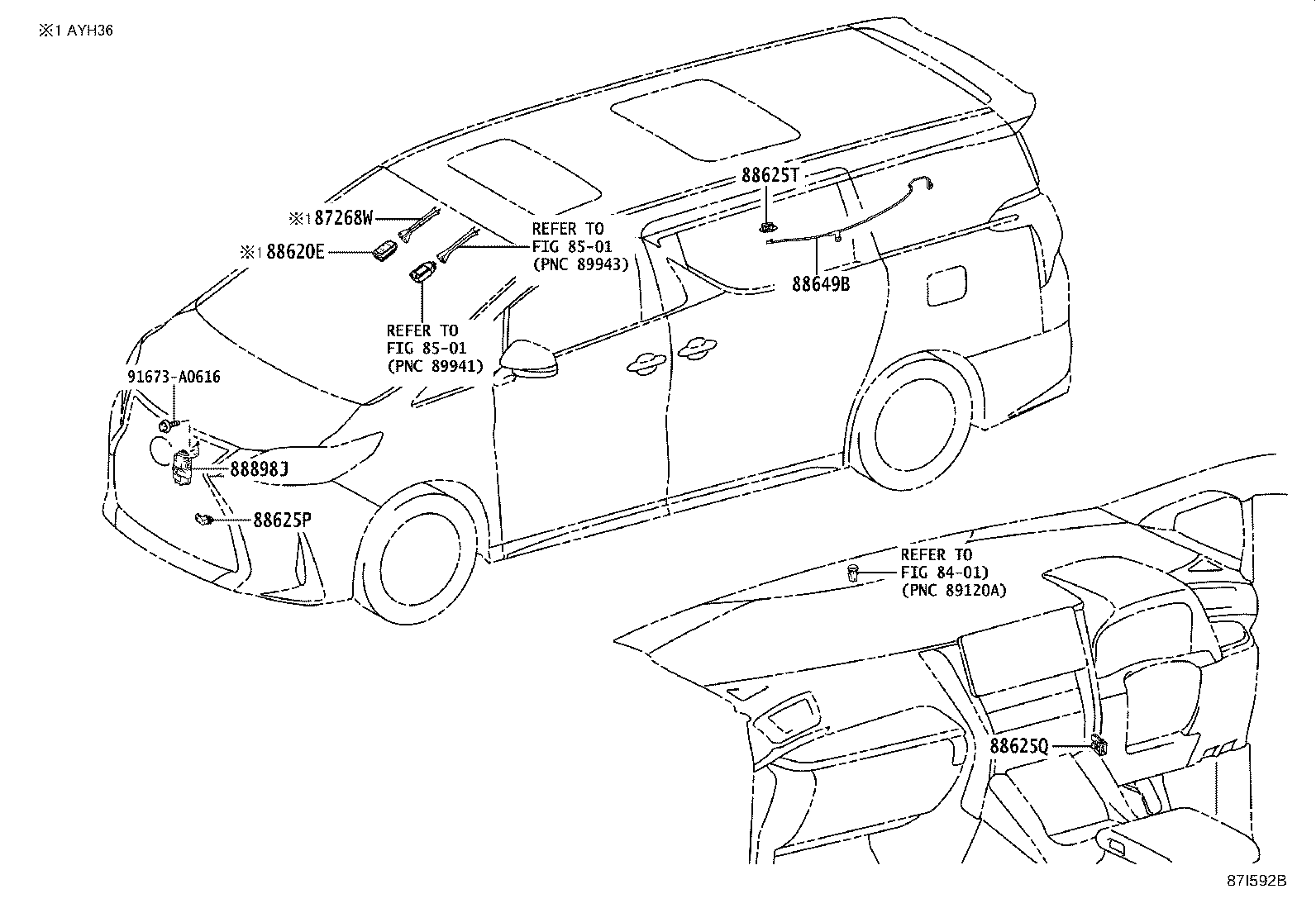

| 88620E | Thermistor Assy, Air Conditioner (HUMIDITY SENSOR) |
| 88625P | Thermistor, Cooler (AMBIENT TEMP. SENSOR) |
| 88625Q | Thermistor, Cooler (ROOM TEMP. SENSOR) |
| 88625T | Thermistor, Cooler (ROOM TEMP. SENSOR NO.2) |
| 88649B | Wiring, Cooler |
| 88898J | Sensor, Smog Ventilation |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
