Factory parts data · Europe

Toyota Lexus LM500H/350H

2023-06 → present · chassis AAWH1#,TAWH15 · catalogue 714320 · General

Supported model Data version 2023-11

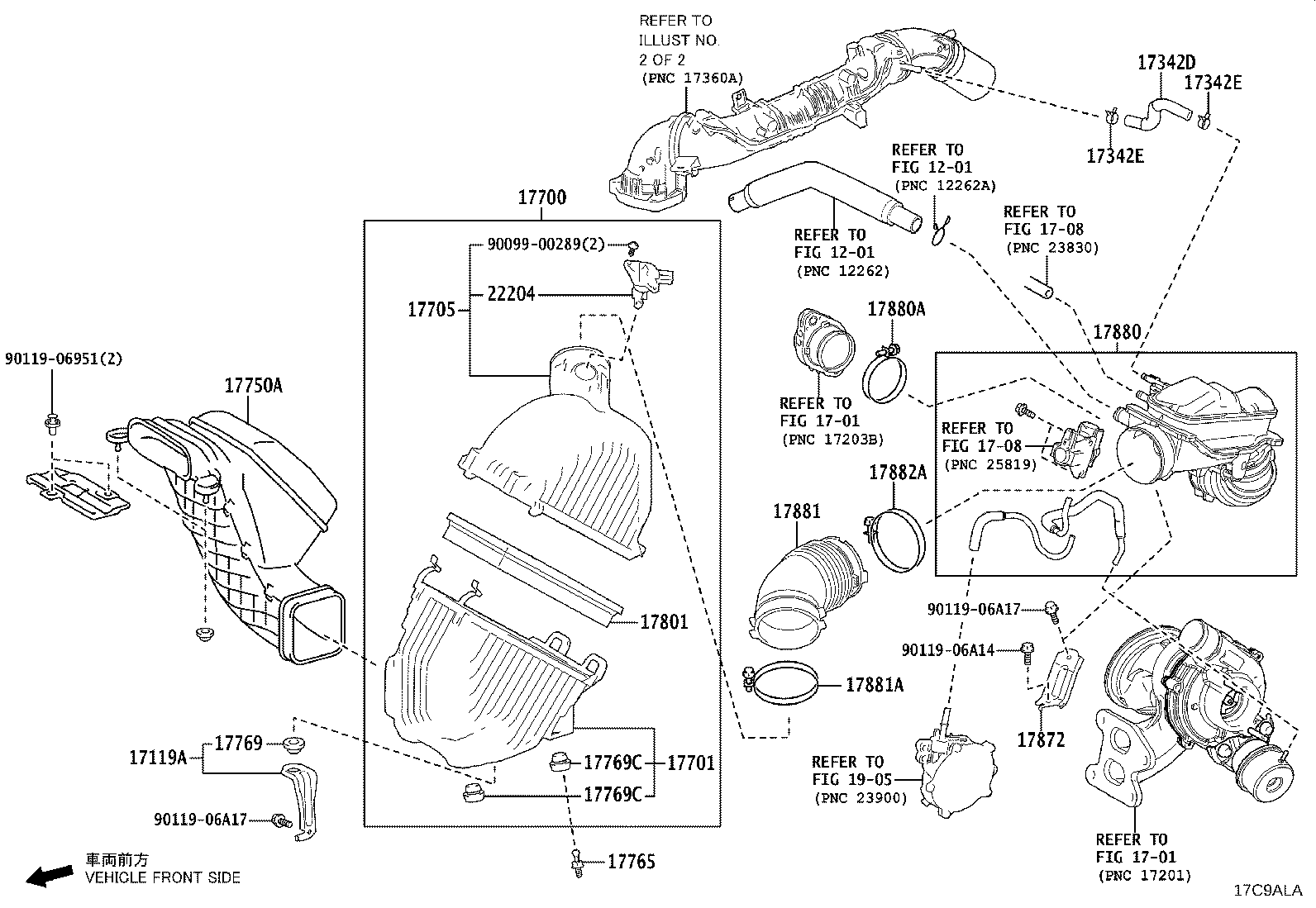

17C9ALA · 20 callouts, 12 unlisted Full size ↗
Dashed callouts are standard fasteners the factory draws but does not list as separate parts — there is no part number behind them.
30 parts on this figure
Part number Description Fitment Price
17119A — Bracket, Air Cleaner
17119-25010 Bracket, Air Cleaner
2023-06 → —
A25 AAWH1# —
17119-25050 Bracket, Air Cleaner
2023-11 → —
T24 TAWH15 —
17342D — Hose, Air, NO.2
17342-25030 Hose, Air, NO.2
2023-11 → —
T24 TAWH15 CHI,KRE —
17342E — Clamp OR Clip(FOR AIR HOSE, NO.2)
96138-41501 Clamp OR Clip(FOR AIR HOSE, NO.2)
2023-11 → —
T24 TAWH15 CHI,KRE —
17700 — Cleaner Assy, Air
17700-25171 Cleaner Assy, Air
2023-06 → —
A25 AAWH1# —
17700-25210 Cleaner Assy, Air
2023-11 → —
T24 TAWH15 —
17701 — Case Sub-assy, Air Cleaner
17701-25111 Case Sub-assy, Air Cleaner
2023-06 → —
A25 AAWH1# —
17701-25120 Case Sub-assy, Air Cleaner
2023-11 → —
T24 TAWH15 —
17705 — Cap Sub-assy, Air Cleaner
17705-25070 Cap Sub-assy, Air Cleaner
2023-06 → —
A25 AAWH1# —
17705-25180 Cap Sub-assy, Air Cleaner
2023-11 → —
T24 TAWH15 —
17750A — Inlet Assy, Air Cleaner
17750-V2030 Inlet Assy, Air Cleaner
2023-06 → —
A25 AAWH1# —
17750-V2040 Inlet Assy, Air Cleaner
2023-11 → —
T24 TAWH15 —
17765 — Stay, Air Cleaner, NO.1
17765-25010 Stay, Air Cleaner, NO.1
2023-06 → —
A25 AAWH1# —
17765-25010 Stay, Air Cleaner, NO.1
2023-11 → —
T24 TAWH15 —
17769 — Support, Air Cleaner
17769-25020 Support, Air Cleaner
2023-11 → —
T24 TAWH15 —
17769C — Support, Air Cleaner, NO.1
17769-25030 Support, Air Cleaner, NO.1
2023-11 → —
T24 TAWH15 —
17801 — Element Sub-assy, Air Cleaner Filter
17801-15090 Element Sub-assy, Air Cleaner Filter
2023-11 → —
T24 TAWH15 —
17801-77050 Element Sub-assy, Air Cleaner Filter
2023-06 → —
A25 AAWH1# —
17872 — Bracket, Intake Air Connector
17872-25010 Bracket, Intake Air Connector
2023-11 → —
T24 TAWH15 —
17880 — Hose Assy, Air Cleaner
17880-25040 Hose Assy, Air Cleaner
2023-06 → —
A25 AAWH1# —
17880-25070 Hose Assy, Air Cleaner
2023-11 → —
T24 TAWH15 —
17880A — Clamp, Hose
96111-10880 Clamp, Hose
2023-11 → —
T24 TAWH15 —
17881 — Hose, Air Cleaner, NO.1
17881-25080 Hose, Air Cleaner, NO.1
2023-11 → 2024-03 ended
T24 TAWH15 —
17881-25081 Hose, Air Cleaner, NO.1
2024-04 → —
T24 TAWH15 —
17881A — Clamp(FOR AIR CLEANER HOSE, NO.1)
96111-10850 Clamp(FOR AIR CLEANER HOSE, NO.1)
2023-06 → —
A25 AAWH1# —
96111-10900 Clamp(FOR AIR CLEANER HOSE, NO.1)
2023-11 → —
T24 TAWH15 —
17882A — Clamp(FOR AIR CLEANER HOSE, NO.2)
17891-31010 Clamp(FOR AIR CLEANER HOSE, NO.2)
2023-06 → —
A25 AAWH1# —
96111-10670 Clamp(FOR AIR CLEANER HOSE, NO.2)
2023-11 → —
T24 TAWH15 —
22204 — Meter Sub-assy, Intake Air Flow
22204-75040 Meter Sub-assy, Intake Air Flow
2023-06 → —
A25 AAWH1# —
22204-75040 Meter Sub-assy, Intake Air Flow
2023-11 → —
T24 TAWH15 —
No quantity column: the factory catalogue records which parts a vehicle takes, never how many.
