Toyota Lexus LM500H/350H
2023-06 → present · chassis AAWH1#,TAWH15 · catalogue 714320 · General
Supported model
Data version 2023-11

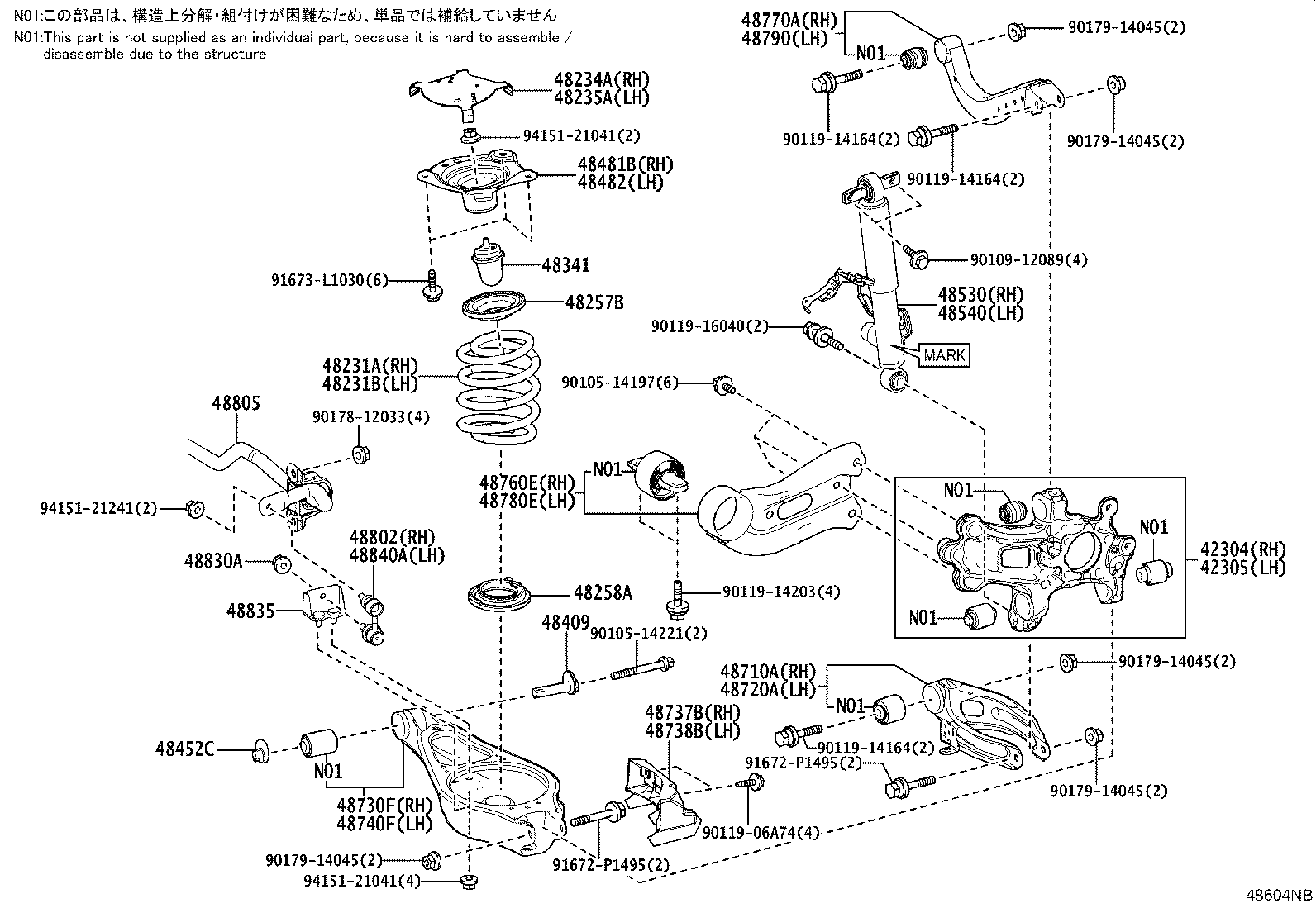

Rear Spring & Shock Absorber
33 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 42304 | Carrier Sub-assy, Rear Axle, RH |
| 42305 | Carrier Sub-assy, Rear Axle, LH |
| 48231A | Spring, Coil, Rear RH |
| 48231B | Spring, Coil, Rear LH |
| 48234A | Cover, Seat Coil Spring, Rear RH |
| 48235A | Cover, Seat Coil Spring, Rear LH |
| 48257B | Insulator, Rear Coil Spring, Upper |
| 48258A | Insulator, Rear Coil Spring, Lower |
| 48341 | Bumper, Rear Spring |
| 48409 | Cam Sub-assy, Rear Suspension Toe Adjust |
| 48452C | Plate, Rear Suspension Toe Adjust |
| 48481B | Seat, Rear Spring, Upper RH |
| 48482 | Seat, Rear Spring, Upper LH |
| 48530 | Absorber Assy, Shock, Rear RH |
| 48540 | Absorber Assy, Shock, Rear LH |
| 48710A | Arm Assy, Rear Suspension, NO.1 RH |
| 48720A | Arm Assy, Rear Suspension, NO.1 LH |
| 48730F | Arm Assy, Rear Suspension, NO.2 RH |
| 48737B | Cover, Lower Control Arm, RH NO.1 |
| 48738B | Cover, Lower Control Arm, LH NO.1 |
| 48740F | Arm Assy, Rear Suspension, NO.2 LH |
| 48760E | Arm Assy, Trailing, Rear RH |
| 48770A | Arm Assy, Upper Control, Rear RH |
| 48780E | Arm Assy, Trailing, Rear LH |
| 48790 | Arm Assy, Upper Control, Rear LH |
| 48802 | Link Sub-assy, Stabilizer |
| 48805 | Bar Sub-assy, Rear Stabilizer |
| 48812 | Bar, Stabilizer, Rear |
| 48818 | Bush, Stabilizer, Rear |
| 48830A | Nut(FOR REAR STABILIZER LINK) |
| 48832A | Bracket, Rear Stabilizer Bar, NO.1 |
| 48835 | Bracket, Rear Stabilizer, Lower |
| 48840A | Link Assy, Rear Stabilizer, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
