Toyota Lexus LM500H/350H
2023-06 → present · chassis AAWH1#,TAWH15 · catalogue 714320 · General
Supported model
Data version 2023-11

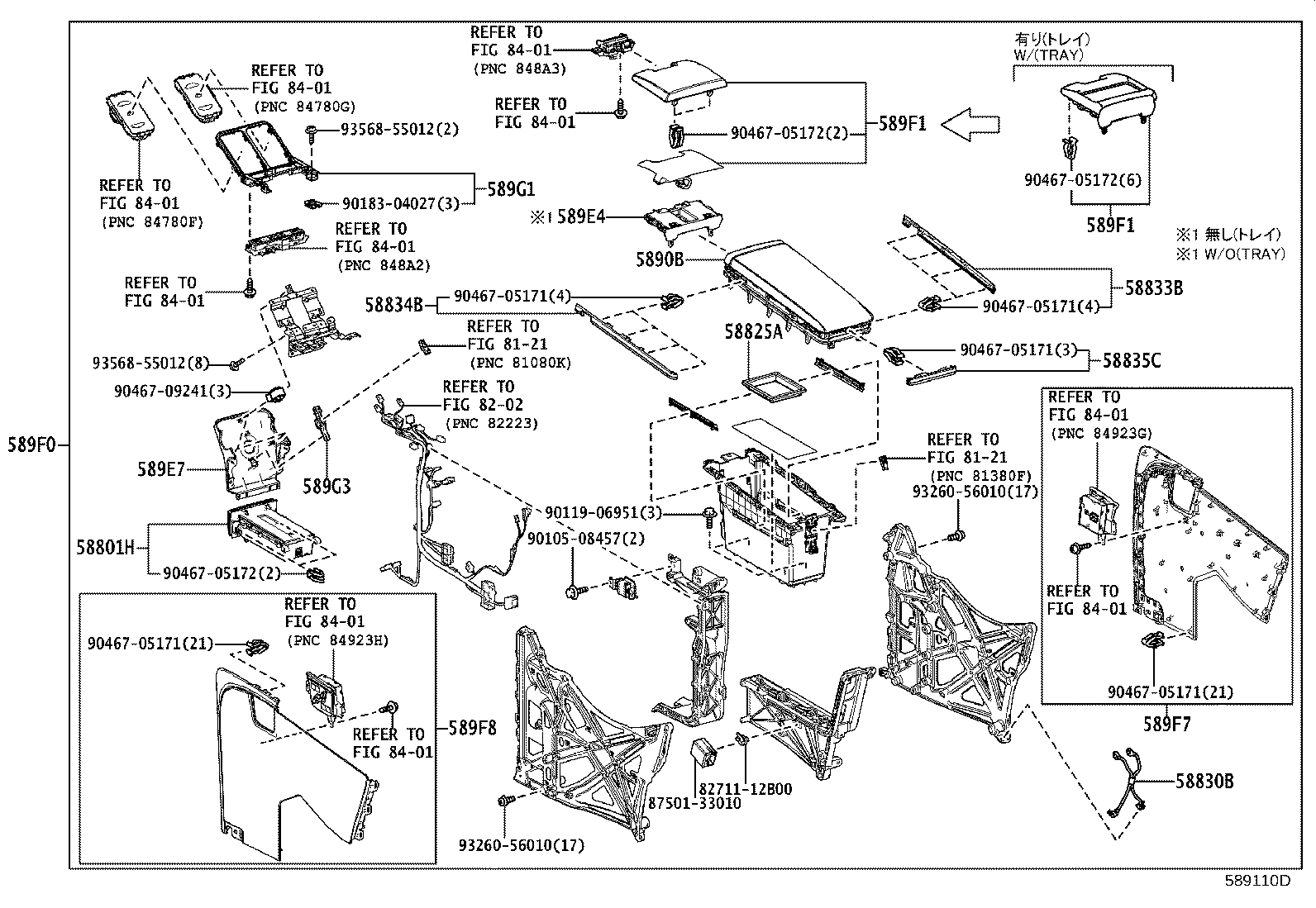

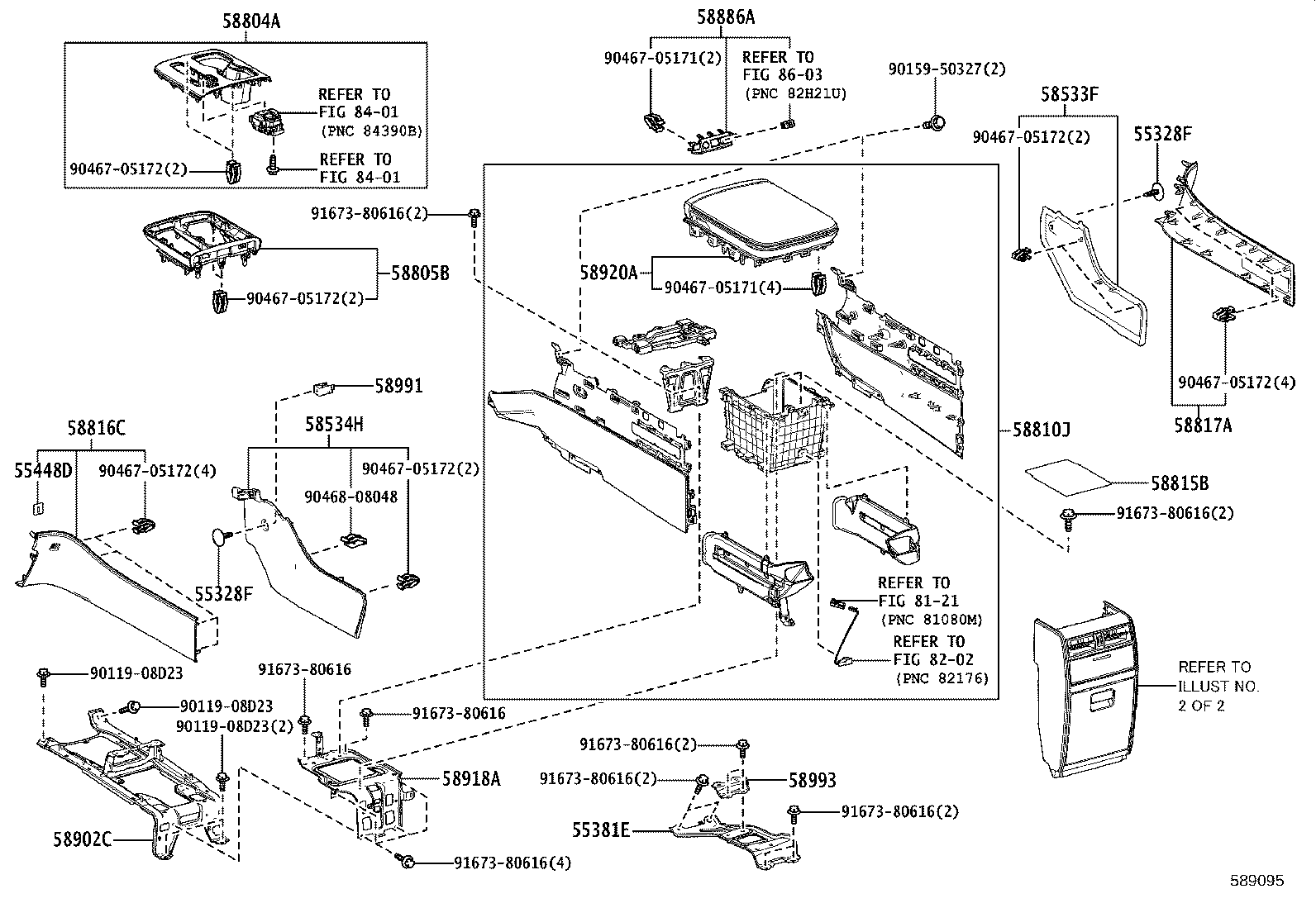

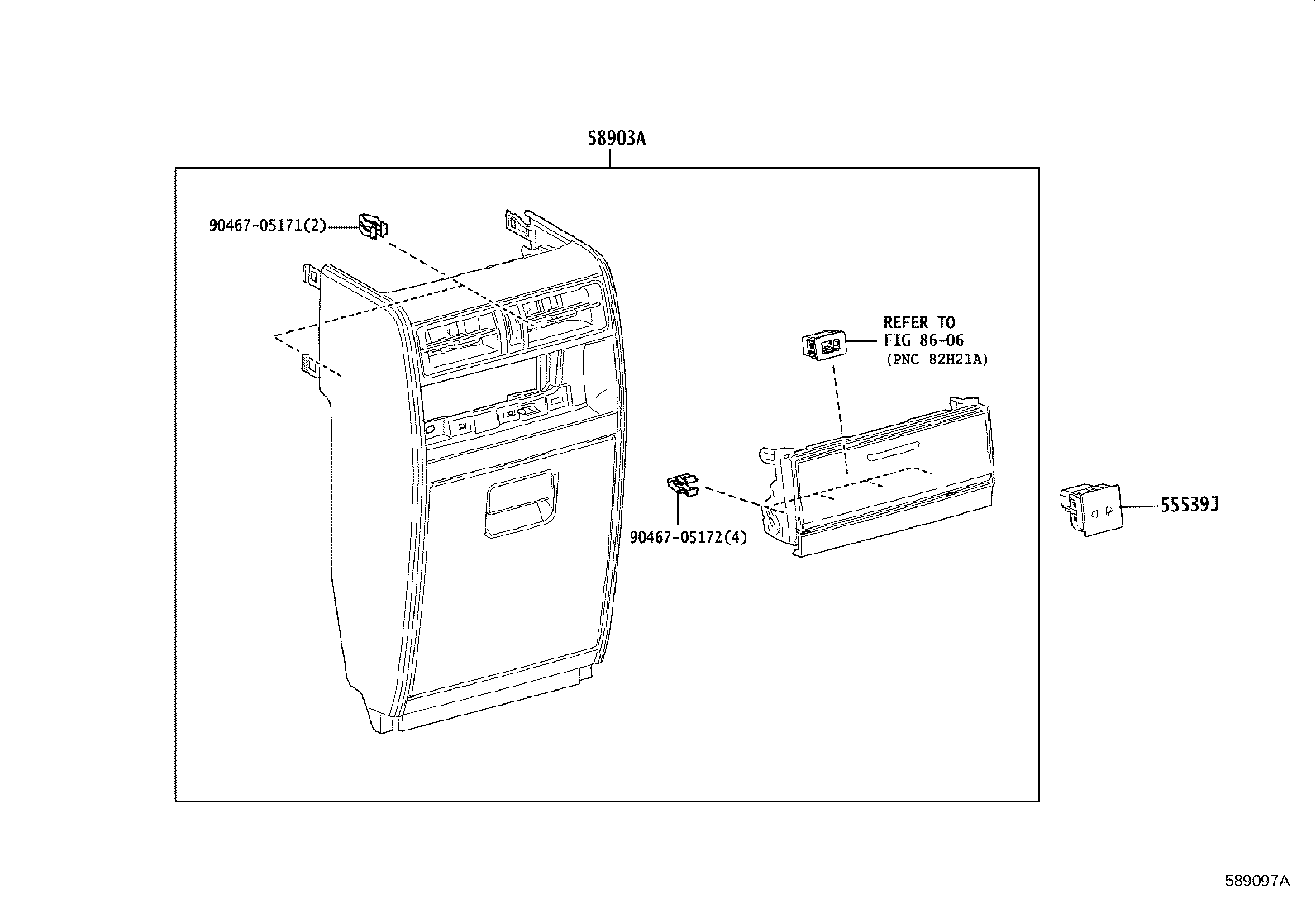

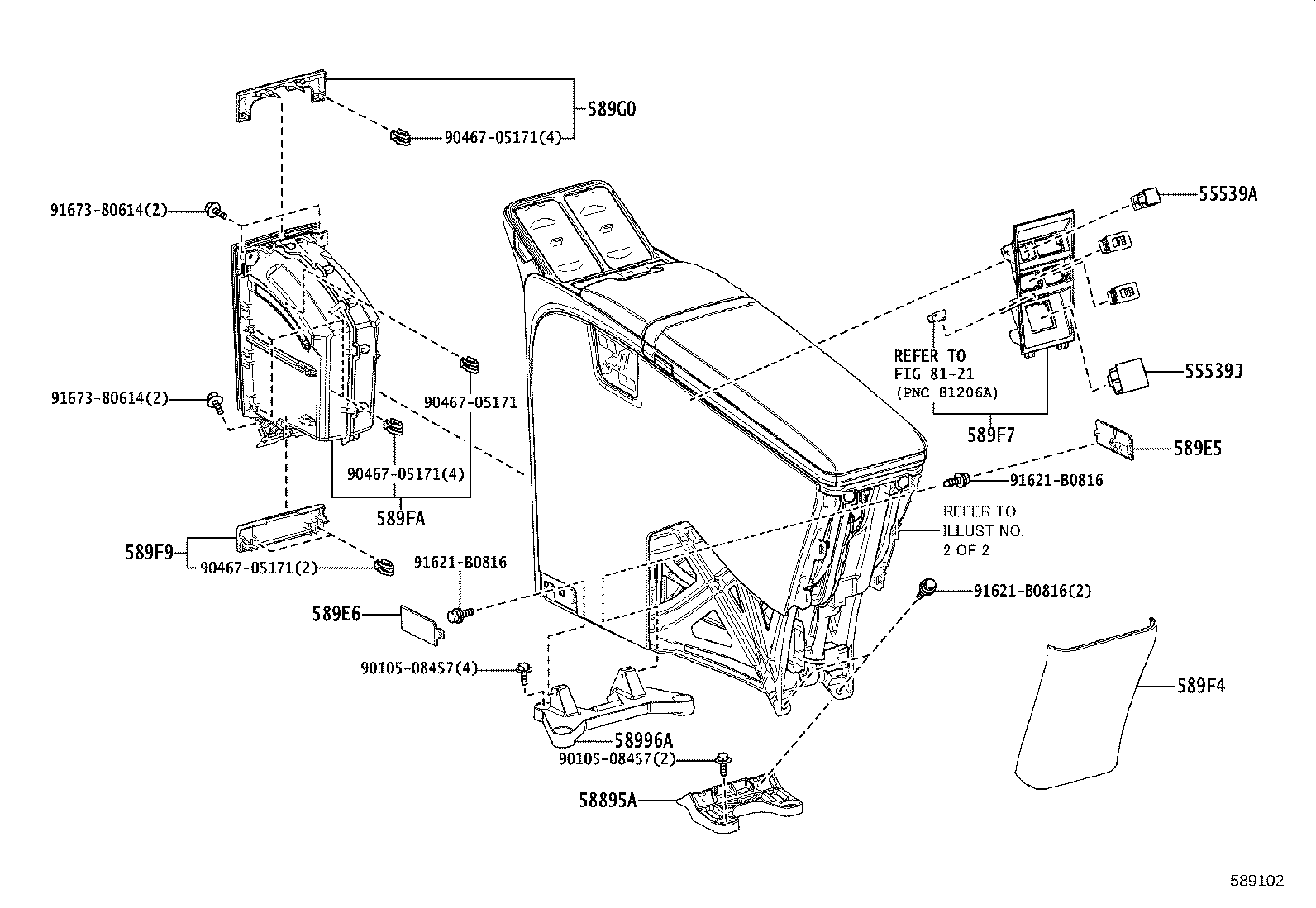

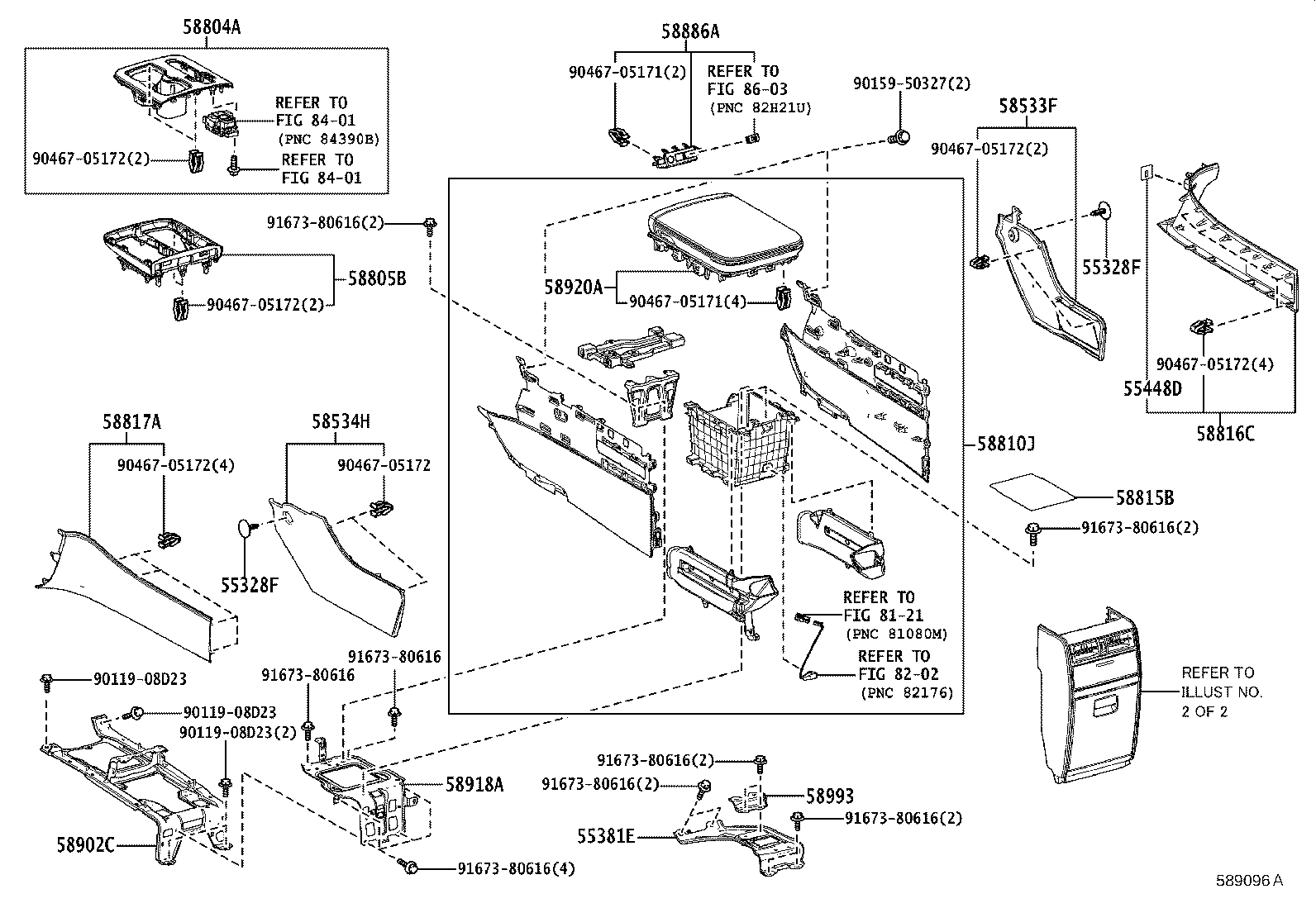

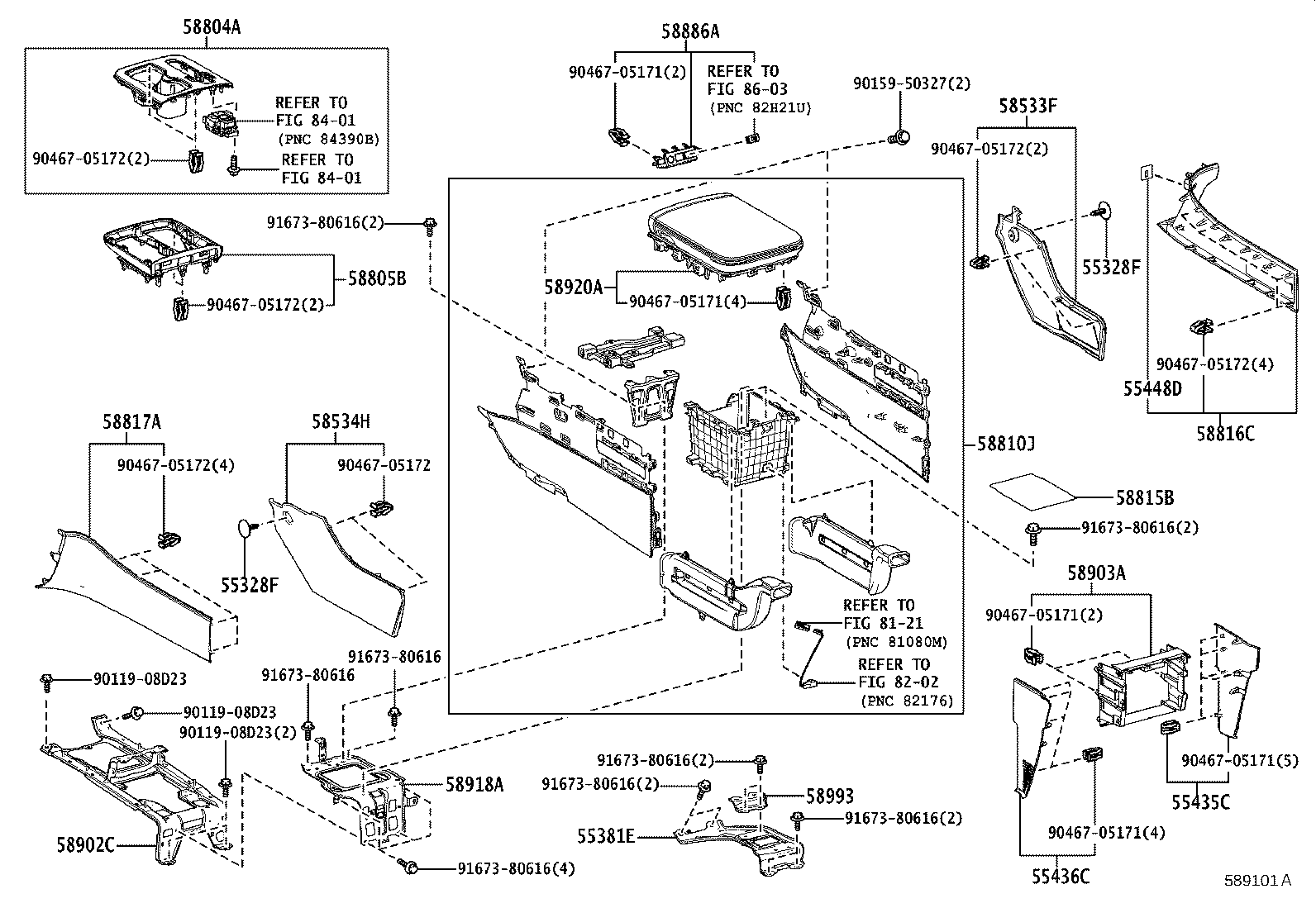

Console Box & Bracket
45 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|
| 55328F | Pin, Instrument Panel, NO.1 |
| 55381E | Bracket, Instrument Panel Shift Mounting, NO.1 |
| 55435C | Panel, Instrument Panel Finish, End RH |
| 55436C | Panel, Instrument Panel Finish, End LH |
| 55448D | Cushion, Instrument Panel Finish Panel, NO.1 |
| 55539A | Cover, Spare Switch Hole |
| 55539J | Cover, Spare Switch Hole |
| 58533F | Cover, Floor Carpet, Center RH |
| 58534H | Cover, Floor Carpet, Center LH |
| 58801H | Box Sub-assy, Console |
| 58804A | Panel Sub-assy, Console, Upper |
| 58805B | Panel Sub-assy, Console, Lower |
| 58810J | Box Assy, Console |
| 58815B | Carpet, Console Box |
| 58816C | Insert, Console Box, Front NO.1 |
| 58817A | Insert, Console Box, Front NO.2 |
| 58825A | Pocket, Console Box |
| 58830B | Cable Assy, Console Box Lock Control, NO.1 |
| 58833B | Garnish, Console Upper Panel, NO.1 |
| 58834B | Garnish, Console Upper Panel, NO.2 |
| 58835C | Ornament, Console Box |
| 58886A | Cover, Equipment Set Panel |
| 58895A | Bracket, Equipment Set, NO.1 |
| 58902C | Bracket Sub-assy, Console Box Mounting |
| 58903A | Panel Sub-assy, Console Rear End |
| 5890B | Door Sub-assy, Rear Seat Console Box |
| 58918A | Bracket, Box Support |
| 58920A | Armrest Assy, Rear Console |
| 58991 | Bracket, Console Box Mounting, Upper |
| 58993 | Bracket, Console Box Mounting, Rear |
| 58996A | Bracket, Console Box Mounting, NO.2 |
| 589E4 | Cover, Rear Seat Console Armrest |
| 589E5 | Garnish, Rear Seat Console Armrest, RH |
| 589E6 | Garnish, Rear Seat Console Armrest, LH |
| 589E7 | Panel, Rear Seat Console Armrest, Front |
| 589F0 | Box Assy, Rear Seat Console |
| 589F1 | Panel, Rear Seat Console Box, Lower |
| 589F4 | Panel, Rear Seat Console Box, RR |
| 589F7 | Cover, Rear Seat Console Box, RH |
| 589F8 | Cover, Rear Seat Console Box, LH |
| 589F9 | Cover, Rear Seat Console Box, Lwr |
| 589FA | Box, Rear Seat Console |
| 589G0 | Panel Assy, Rear Seat Console |
| 589G1 | Panel, Rear Seat Console |
| 589G3 | Bezel, Rear Seat Console Panel |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
