Toyota Lexus LM500H/350H
2023-06 → present · chassis AAWH1#,TAWH15 · catalogue 714320 · General
Supported model
Data version 2023-11

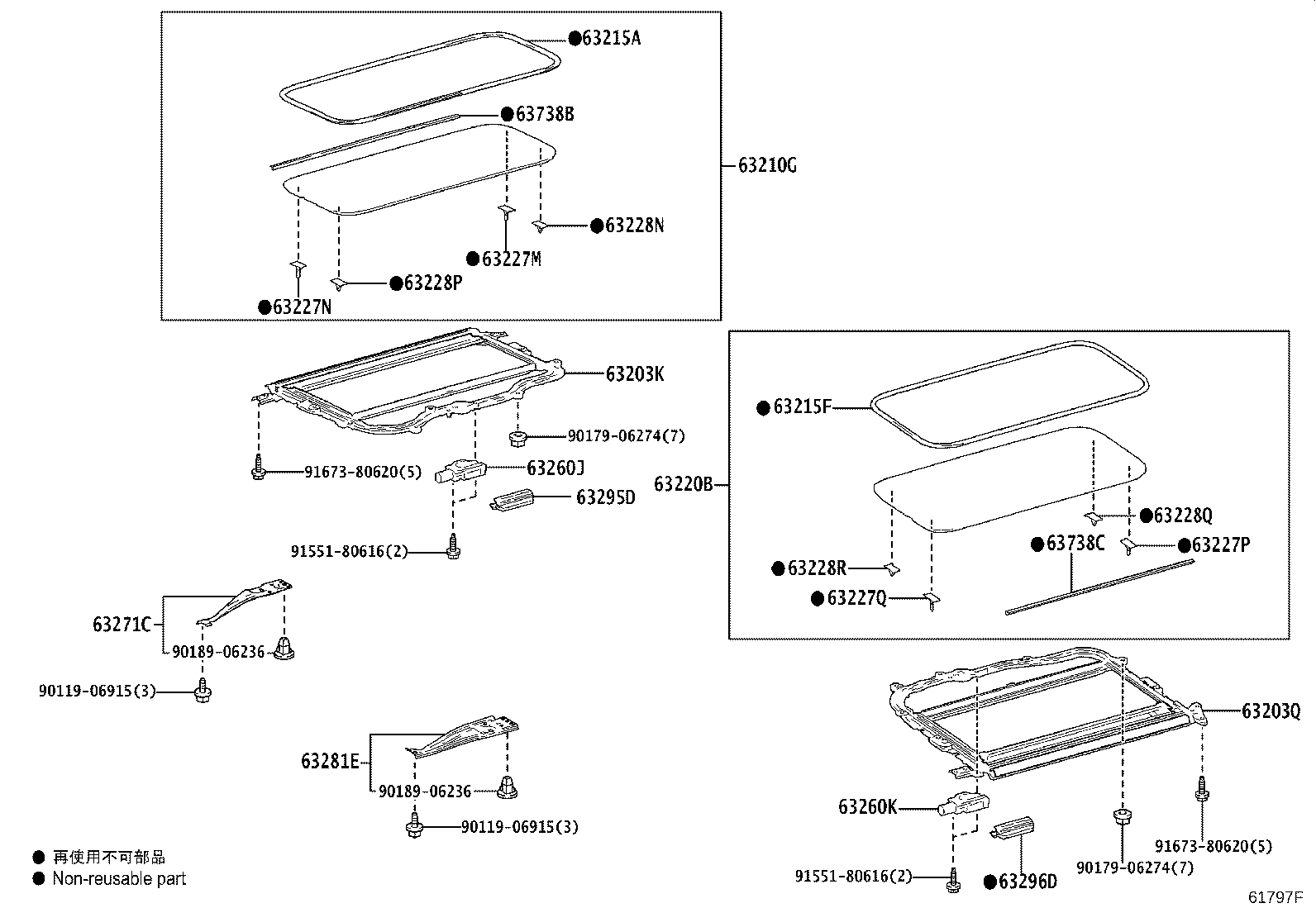

Roof Panel & Back Panel
33 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 63071 | Frame Sub-assy, Back Door Opening, Upper |
| 63102A | Panel Sub-assy, Windshield Header |
| 63103A | Reinforcement Sub-assy, Roof Panel |
| 63105E | Reinforcement Sub-assy, Roof Panel, NO.3 |
| 63111 | Panel, Roof |
| 63124 | Reinforcement, Roof Panel, NO.1 |
| 63125 | Reinforcement, Roof Panel, NO.2 |
| 63169B | Plate, Roof Panel Reinforcement, RH |
| 63179 | Plate, Roof Panel Reinforcement, LH |
| 63203K | Housing Sub-assy, Sliding Roof, RH |
| 63203Q | Housing Sub-assy, Sliding Roof, LH |
| 63207F | Reinforcement Sub-assy, Roof Panel, NO.7 |
| 63210G | Glass Assy, Moon Roof, RH |
| 63215A | Moulding, Roof Window, Upper |
| 63215F | Moulding, Roof Window, Upper |
| 63220B | Glass Assy, Moon Roof, LH |
| 63227M | Clip, Roof Window, Lower |
| 63227N | Clip, Roof Window, Lower, NO.2 |
| 63227P | Clip, Roof Window, Lower, NO.3 |
| 63227Q | Clip, Roof Window, Lower, NO.4 |
| 63228N | Clip, Roof Window, Side |
| 63228P | Clip, Roof Window, Side, NO.2 |
| 63228Q | Clip, Roof Window, Side, NO.3 |
| 63228R | Clip, Roof Window, Side, NO.4 |
| 63260J | Gear Assy, Sliding Roof Drive |
| 63260K | Gear Assy, Sliding Roof Drive |
| 63271C | Strength, Roof Panel, NO.1 RH |
| 63281E | Strength, Roof Panel, NO.1 LH |
| 63295D | Pad, Sliding Roof Housing |
| 63296D | Pad, Sliding Roof Housing, NO.2 |
| 63357C | Silencer, Roof |
| 63738B | Cover, Moulding, NO.1 |
| 63738C | Cover, Moulding, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
