Toyota Dyna
2021-08 → present · chassis GDY231,LY230 · catalogue 731280 · General
Supported model
Data version 2022-02

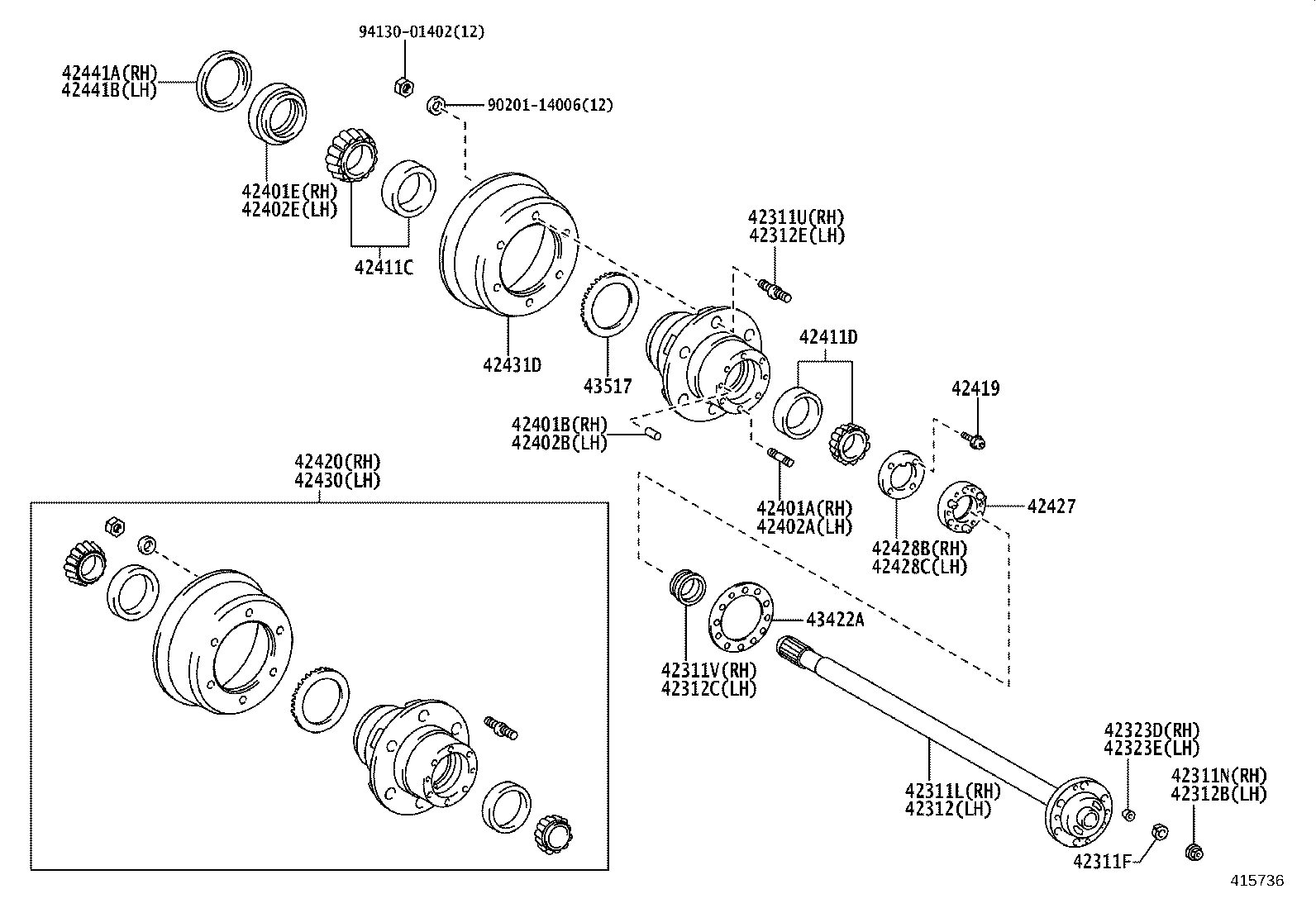

Rear Axle Shaft & Hub
32 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 42311F | Washer, Plate(FOR REAR AXLE SHAFT) |
| 42311L | Shaft, Rear Axle, RH |
| 42311N | Nut(FOR REAR AXLE SHAFT RH) |
| 42311U | Bolt, Hub(FOR REAR AXLE RH) |
| 42311V | Seal, Oil(FOR REAR AXLE SHAFT RH) |
| 42312 | Shaft, Rear Axle, LH |
| 42312B | Nut(FOR REAR AXLE SHAFT LH) |
| 42312C | Seal, Oil(FOR REAR AXLE SHAFT LH) |
| 42312E | Bolt, Hub(FOR REAR AXLE LH) |
| 42321A | Gasket, Rear Axle Shaft, RH |
| 42321B | Gasket, Rear Axle Shaft, LH |
| 42323D | Washer, Cone (FOR REAR AXLE SHAFT RH) |
| 42323E | Washer, Cone (FOR REAR AXLE SHAFT LH) |
| 42401A | Bolt, Stud (FOR REAR AXLE HUB RH) |
| 42401B | Pin, Straight (FOR REAR AXLE HUB RH) |
| 42401E | Seal, Oil (FOR REAR AXLE HUB RH) |
| 42402A | Bolt, Stud (FOR REAR AXLE HUB LH) |
| 42402B | Pin, Straight (FOR REAR AXLE HUB LH) |
| 42402E | Seal, Oil (FOR REAR AXLE HUB LH) |
| 42411C | Bearing, Tapered Roller (FOR REAR AXLE INNER BEARING) |
| 42411D | Bearing, Tapered Roller (FOR REAR AXLE OUTER BEARING) |
| 42419 | Screw, Rear Axle Bearing Lock Nut |
| 42420 | Hub (OR SHAFT) & Brake Drum Rear Axle, RH |
| 42427 | Nut, Rear Axle Bearing Lock |
| 42428B | Plate, Rear Axle Lock Nut, RH |
| 42428C | Plate, Rear Axle Lock Nut, LH |
| 42430 | Hub (OR SHAFT) & Brake Drum Rear Axle, LH |
| 42431D | Drum, Brake |
| 42441A | Deflector, Brake Drum Oil RH |
| 42441B | Deflector, Brake Drum Oil LH |
| 43422A | Gasket, Rear Axle Outer Shaft Flange |
| 43517 | Rotor, Skid Control, Rear |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
