Toyota Dyna
2021-08 → present · chassis GDY231,LY230 · catalogue 731280 · General
Supported model
Data version 2022-02

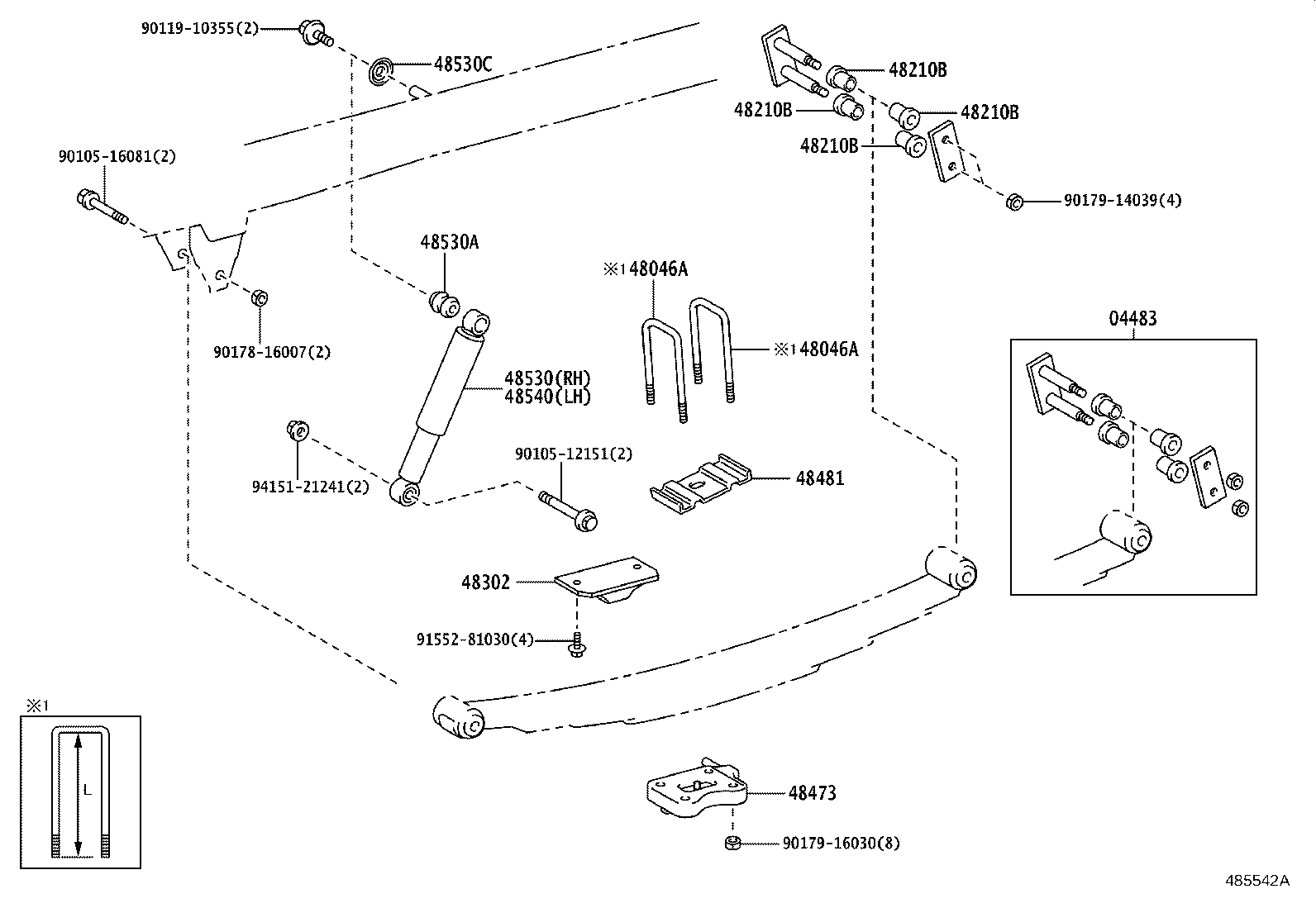

Rear Spring & Shock Absorber
37 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 04483 | Shackle Kit, Rear Spring |
| 48046A | Bolt, U(FOR REAR SPRING) |

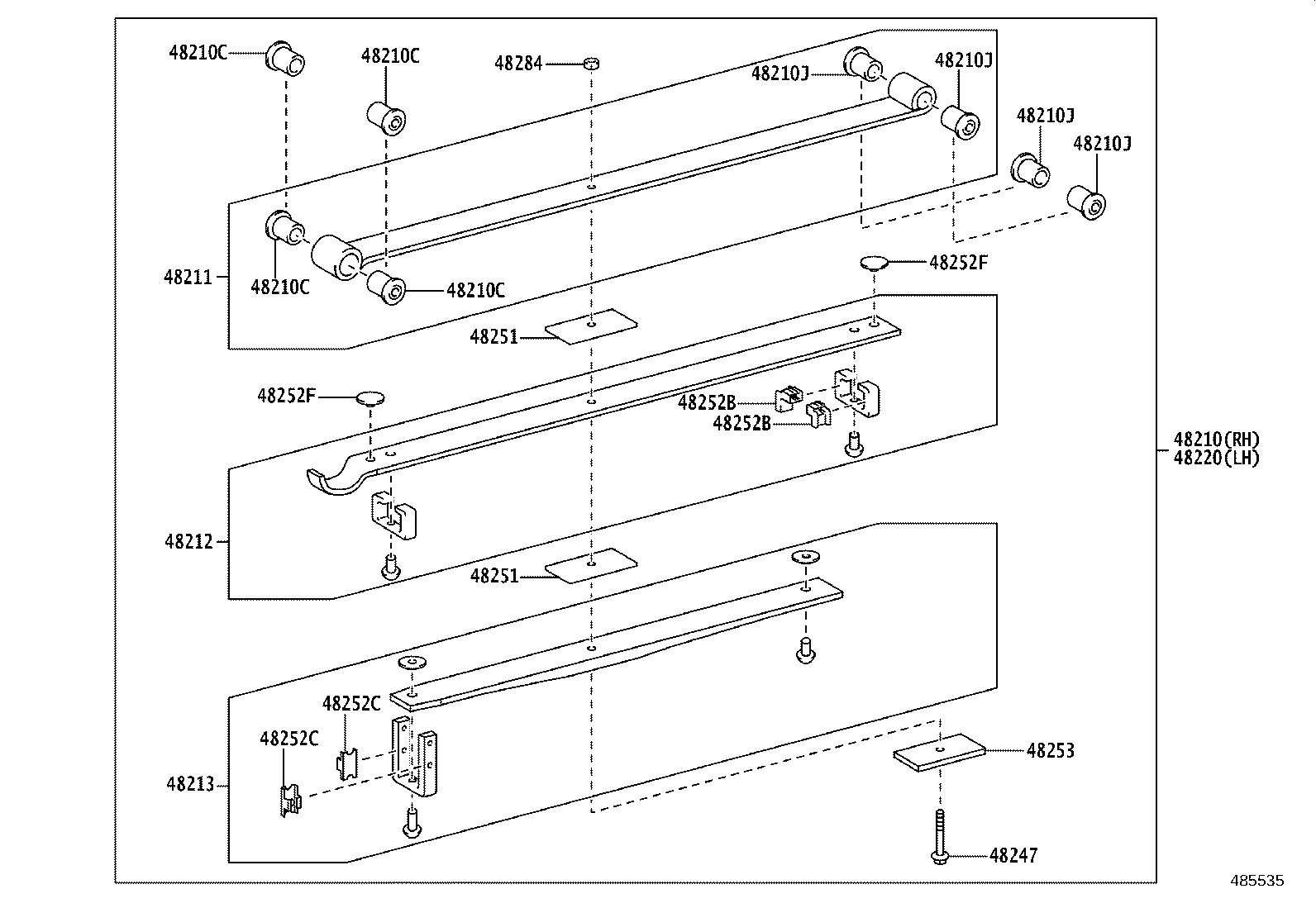

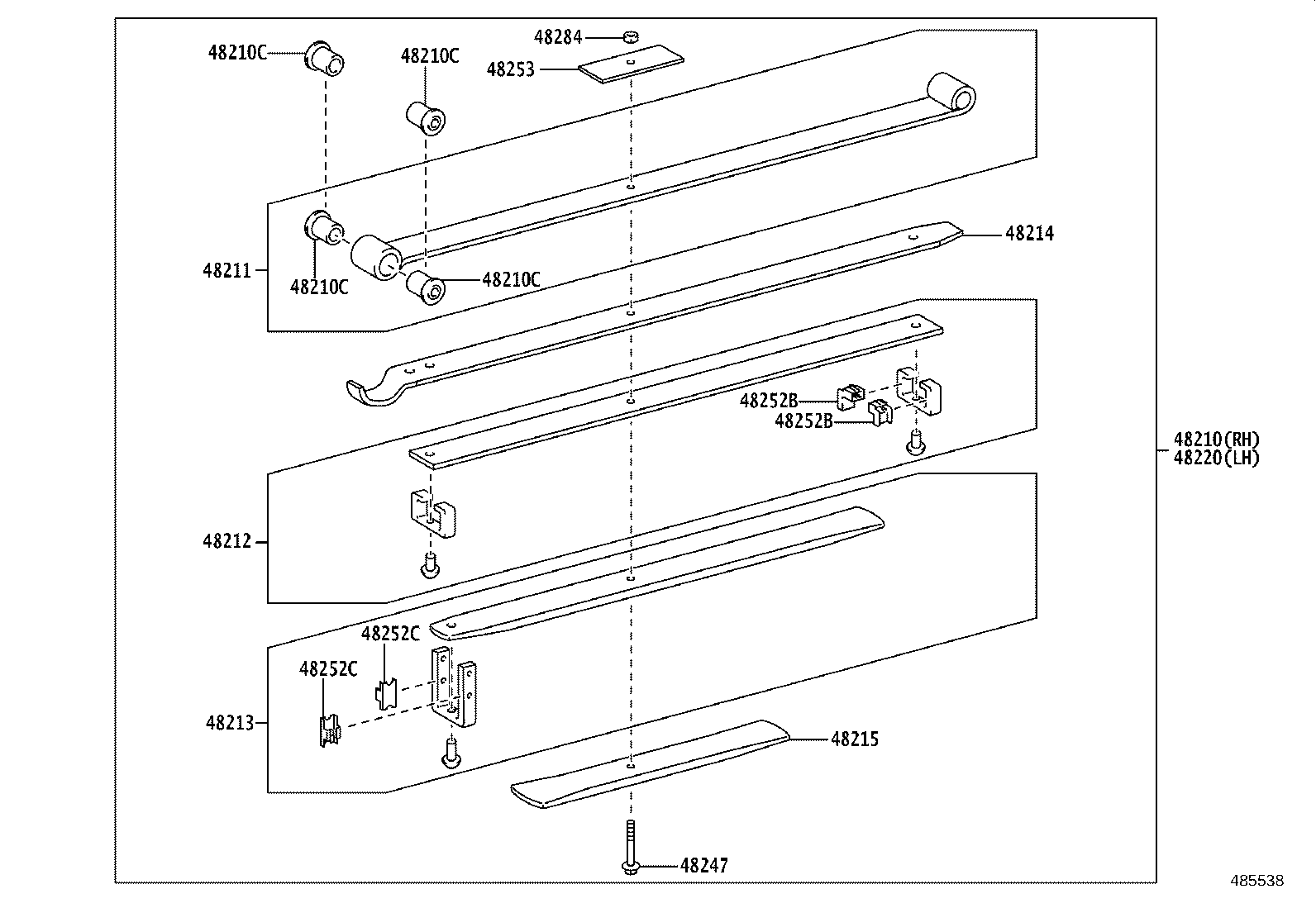

| 48210 | Spring Assy, Rear RH |
| 48210B | Bush(FOR REAR SPRING PIN) |
| 48210C | Bush(FOR REAR SPRING LEAF) |
| 48210J | Bush, NO.2(FOR REAR SPRING LEAF) |
| 48211 | Leaf, Rear Spring, NO.1 |
| 48212 | Leaf, Rear Spring, NO.2 |
| 48213 | Leaf, Rear Spring, NO.3 |
| 48214 | Leaf, Rear Spring, NO.4 |
| 48215 | Leaf, Rear Spring, NO.5 |
| 48220 | Spring Assy, Rear LH |
| 48247 | Bolt, Rear Spring, Center |
| 48251 | Spacer, Rear Spring Leaf |
| 48252B | Silencer, Rear Spring, NO.1 |
| 48252C | Silencer, Rear Spring, NO.2 |
| 48252F | Silencer, Rear Spring, NO.3 |
| 48253 | Spacer, Rear Spring, NO.1 |
| 48284 | Nut, Rear Spring Center Bolt |
| 48302 | Spring Sub-assy, Hollow |
| 48303 | Seat Sub-assy, Hollow Spring |
| 48473 | Seat, Rear Spring U Bolt |
| 48481 | Seat, Rear Spring, Upper |
| 48530 | Absorber Assy, Shock, Rear RH |
| 48530A | Bush(FOR REAR SHOCK ABSORBER) |
| 48530C | Washer, Rear Shock Absorber Cushion, NO.2 |
| 48540 | Absorber Assy, Shock, Rear LH |
| 48805 | Bar Sub-assy, Rear Stabilizer |
| 48805A | Bush(FOR REAR STABILIZER BAR) |
| 48815R | Bush, Stabilizer(FOR REAR) |
| 48817T | Collar(FOR STABILIZER REAR BAR) |
| 48823R | Cover, Stabilizer Link(FOR REAR) |
| 48824R | Bracket, Stabilizer(FOR REAR) |
| 48830B | Bush(FOR REAR STABILIZER LINK) |
| 48830C | Spacer(FOR REAR STABILIZER LINK) |
| 48830D | Link Assy, Rear Stabilizer, RH |
| 48840A | Link Assy, Rear Stabilizer, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
