Toyota Dyna
2021-08 → present · chassis GDY231,LY230 · catalogue 731280 · General
Supported model
Data version 2022-02

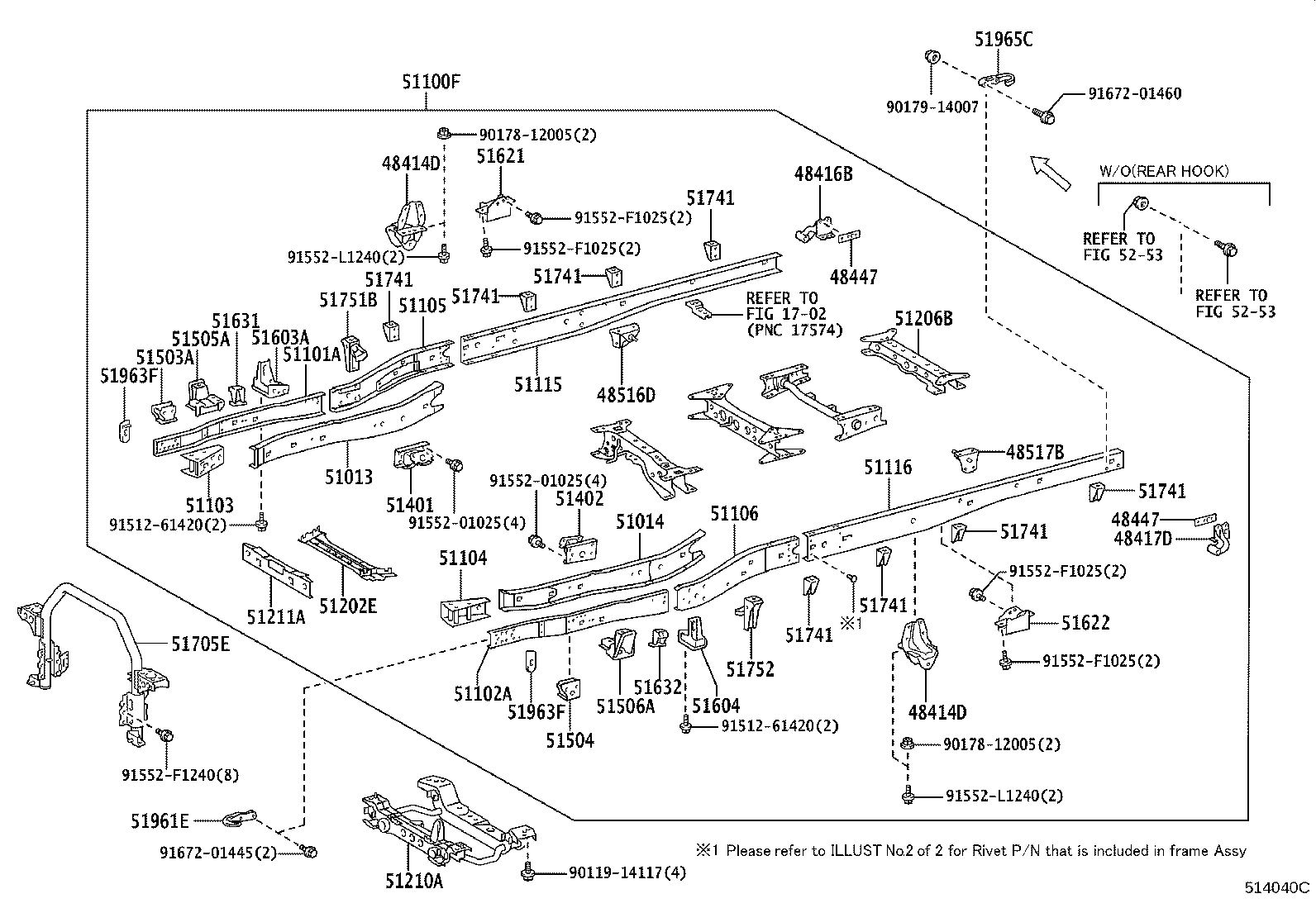

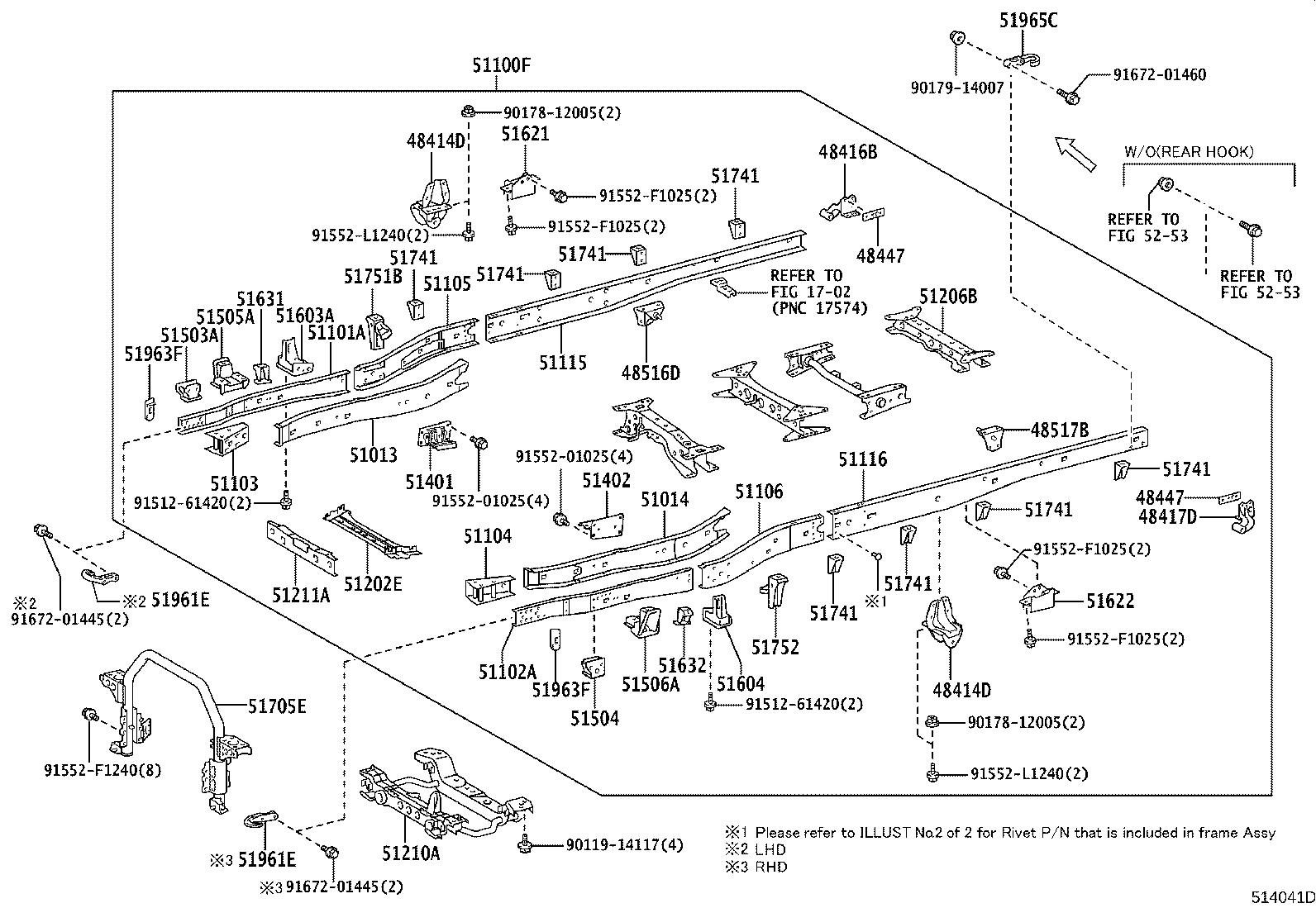

Frame
46 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 48414D | Bracket, Spring, NO.3 |
| 48416B | Bracket, Spring, NO.4 RH |
| 48417D | Bracket, Spring, NO.4 LH |
| 48447 | Reinforcement, NO.4 Spring Bracket, NO.1 |
| 48516D | Bracket Sub-assy, Rear Shock Absorber, Upper RH |
| 48517B | Bracket Sub-assy, Rear Shock Absorber, Upr LH |
| 51013 | Channel Sub-assy, Side Rail, Inner Front RH |
| 51014 | Channel Sub-assy, Side Rail, Inner Front LH |
| 51015 | Channel Sub-assy, Side Rail, Inner Rear RH, NO.1 |
| 51016 | Channel Sub-assy, Side Rail, Inner Rear LH, NO.1 |
| 51100F | Frame Sub-assy |
| 51101A | Rail Sub-assy, Front Frame Side, RH |
| 51102A | Rail Sub-assy, Front Frame Side, LH |
| 51103 | Reinforcement Sub-assy, Inner Channel, Front RH |
| 51104 | Reinforcement Sub-assy, Inner Channel, Front LH |
| 51105 | Rail Sub-assy, Center Frame, RH |
| 51106 | Rail Sub-assy, Center Frame, LH |
| 51115 | Rail, Frame Side, Rear RH |
| 51116 | Rail, Frame Side, Rear LH |
| 51175 | Reinforcement, Side Rail, NO.3 RH |
| 51202E | Crossmember Sub-assy, Frame, NO.2 |
| 51206B | Crossmember Sub-assy, Frame, NO.6 |
| 51210A | Member Assy, Front Suspension |
| 51211A | Crossmember, Frame, Front |
| 51401 | Bracket Sub-assy, Engine Front Mounting, RH |
| 51402 | Bracket Sub-assy, Engine Front Mounting, LH |
| 51503A | Bracket Sub-assy, Lower Control Link Support, RH |
| 51504 | Bracket Sub-assy, Lower Control Link Support, LH |
| 51505A | Support Sub-assy, Upper Control Arm |
| 51506A | Support Sub-assy, Upper Control Arm, LH |
| 51603A | Bracket Sub-assy, Front Bound Stopper, RH |
| 51604 | Bracket Sub-assy, Front Bound Stopper, LH |
| 51621 | Bracket, Rear Bound Stopper, RH |
| 51622 | Bracket, Rear Bound Stopper, LH |
| 51631 | Stopper, Front Suspension Rebound, RH |
| 51632 | Stopper, Front Suspension Rebound, LH |
| 51705E | Bracket Sub-assy, Cab Rear Mounting |
| 51741 | Bracket, Rear Body Mounting, NO.1 |
| 51742 | Bracket, Body Mounting, NO.2 |
| 51743 | Bracket, Body Mounting, NO.3 |
| 51744 | Bracket, Body Mounting, NO.4 |
| 51751B | Bracket, Body Support, NO.1 RH |
| 51752 | Bracket, Body Support, NO.1 LH |
| 51961E | Hook, Front |
| 51963F | Hook, Transport |
| 51965C | Hook, Rear |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
