Toyota Dyna
2021-08 → present · chassis GDY231,LY230 · catalogue 731280 · General
Supported model
Data version 2022-02

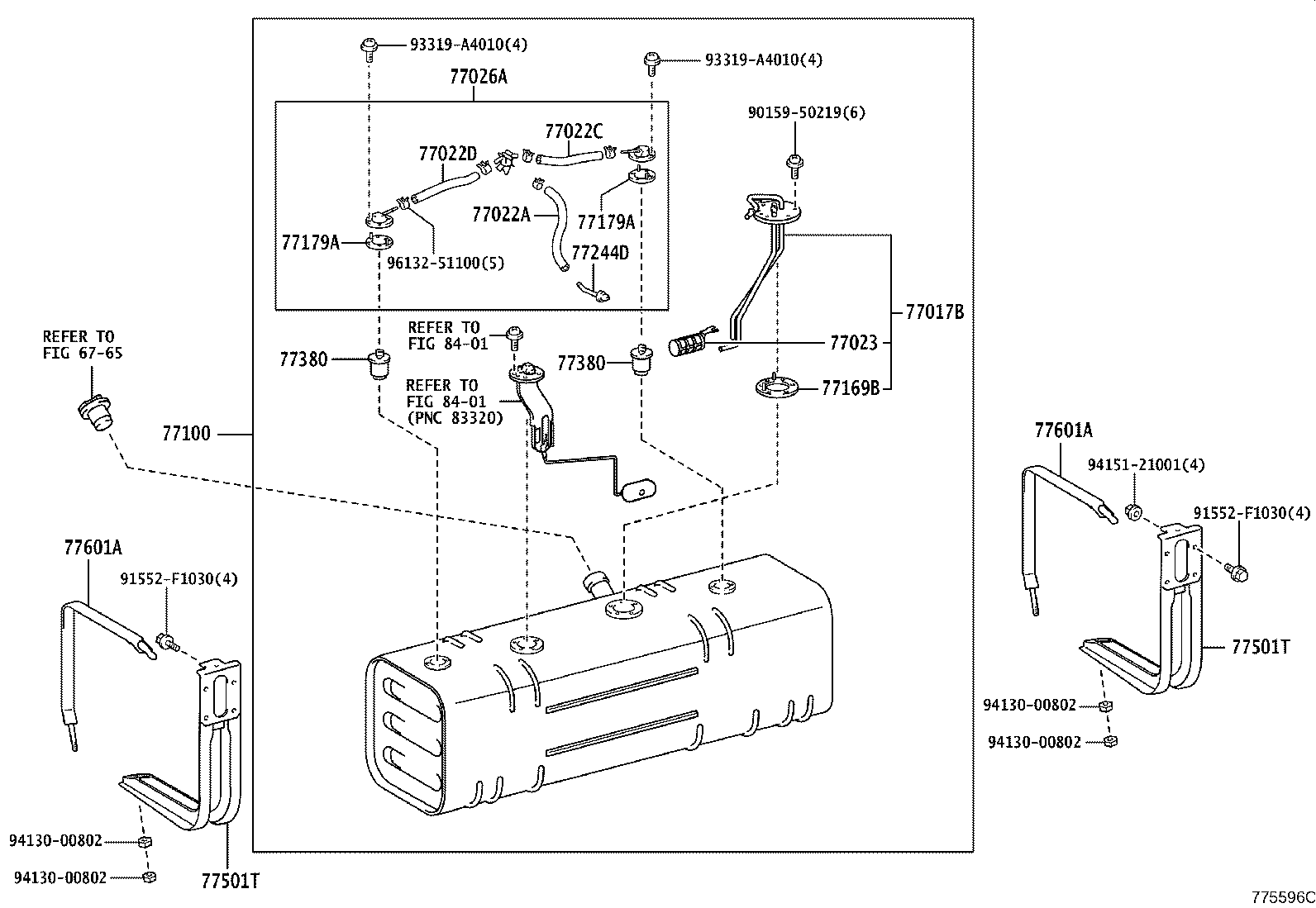

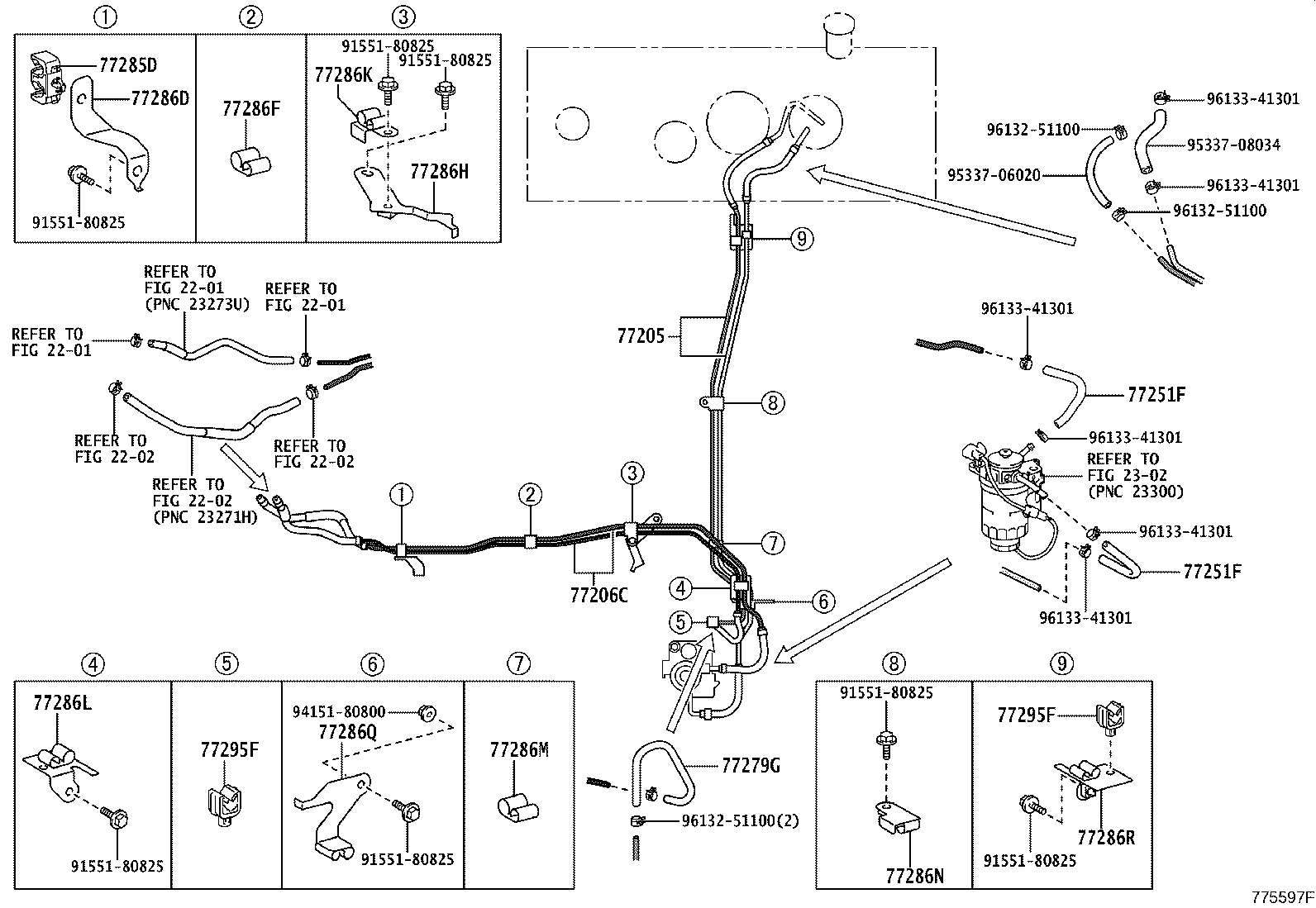

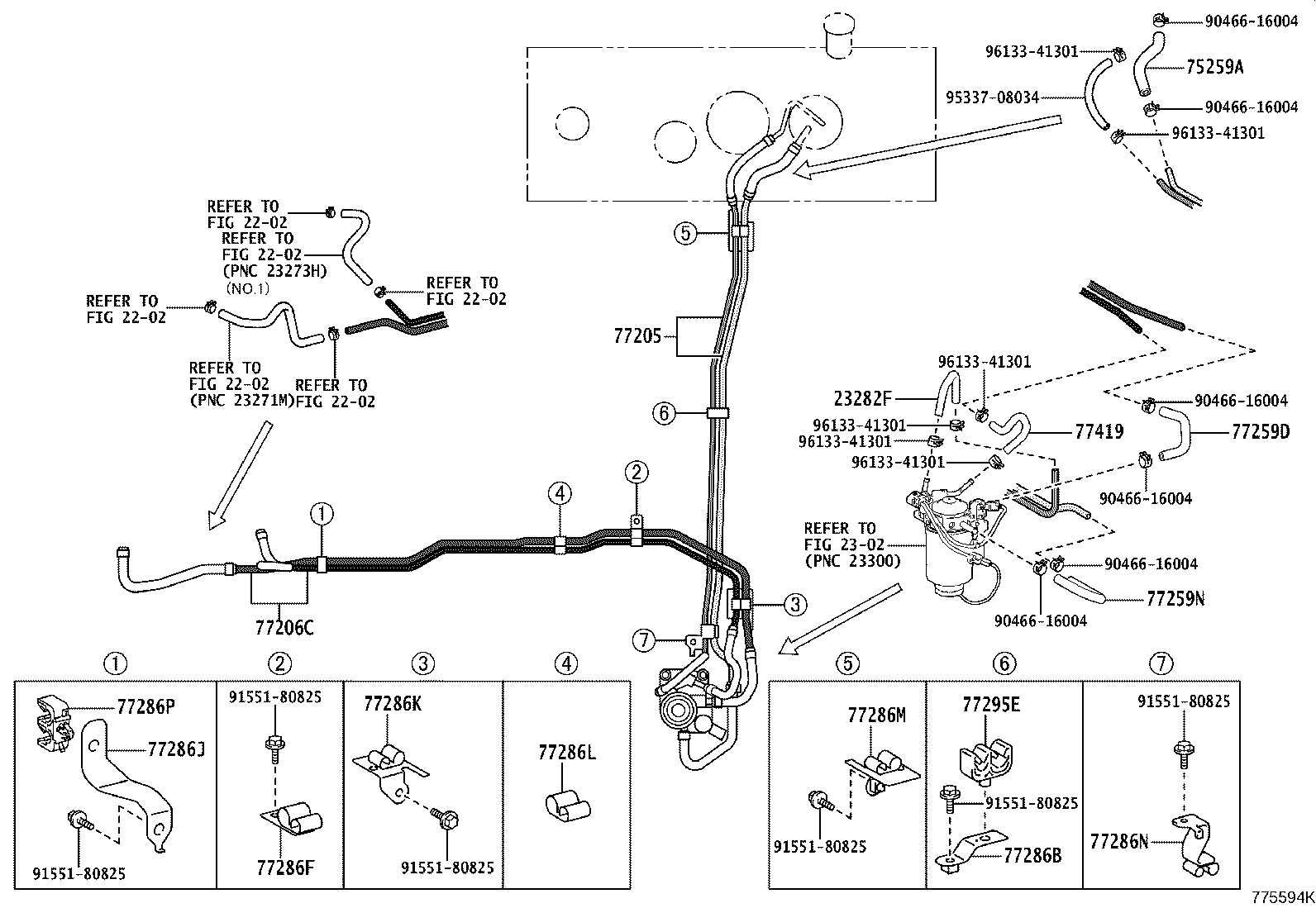

Fuel Tank & Tube
42 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 23282F | Hose, Fuel, NO.4 |
| 75259A | Hose, Fuel |
| 77017B | Tube Sub-assy, Fuel Tank Vent |
| 77022A | Hose, Fuel(FOR FUEL EVAPORATIVE SEPARATOR) |
| 77022C | Hose OR Tube(FOR FUEL EVAPORATIVE SEPARATOR) |
| 77022D | Hose OR Tube(FOR FUEL EVAPORATIVE SEPARATOR) |
| 77023 | Filter Sub-assy, Fuel Suction Tube |
| 77026A | Tube Sub-assy, Fuel Evaporation, NO.1 |
| 77026B | Tube Sub-assy, Fuel Evaporation, NO.1 |
| 77100 | Tank Assy, Fuel |
| 77154 | Plate, Fuel Tank Evap/Vent Tube Support |
| 77169A | Gasket, Fuel Suction Tube Set |
| 77169B | Gasket, Fuel Suction Tube Set, NO.1 |
| 77178 | Gasket, Fuel Tank Filler Pipe, Lower |
| 77179A | Gasket, Fuel Tank Breather Tube |
| 77205 | Tube Sub-assy, Fuel Main |
| 77206C | Tube Sub-assy, Fuel Main, NO.2 |
| 77244D | Tube, Fuel Evaporation Breather, NO.1 |
| 77251F | Hose, Fuel |
| 77259D | Hose, Fuel, NO.1 |
| 77259N | Hose, Fuel, NO.2 |
| 77279G | Hose, Fuel, NO.2 |
| 77285D | Clamp, Fuel Tube, NO.1 |
| 77286B | Clamp, Fuel Tube W/Grommet, NO.2 |
| 77286D | Clamp, Fuel Tube, NO.2 |
| 77286F | Clamp, Fuel Tube, NO.2 |
| 77286H | Clamp, Fuel Tube, NO.3 |
| 77286J | Clamp, Fuel Tube, NO.4 |
| 77286K | Clamp, Fuel Tube, NO.2 |
| 77286L | Clamp, Fuel Tube, NO.5 |
| 77286M | Clamp, Fuel Tube, NO.6 |
| 77286N | Clamp, Fuel Tube, NO.7 |
| 77286P | Clamp, Fuel Tube, NO.8 |
| 77286Q | Clamp, Fuel Tube, NO.9 |
| 77286R | Clamp, Fuel Tube, NO.10 |
| 77295E | Grommet, Fuel Tube |
| 77295F | Grommet, Fuel Hose |
| 77380 | Valve Assy, Fuel Cut Off |
| 77419 | Hose, Fuel, NO.3 |
| 77501T | Bracket Sub-assy, Fuel Tank |
| 77601A | Band Sub-assy, Fuel Tank, NO.1 |
| 77701U | Hose, Fuel (FOR CHECK VALVE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
