Toyota Dyna
2021-08 → present · chassis GDY231,LY230 · catalogue 731280 · General
Supported model
Data version 2022-02

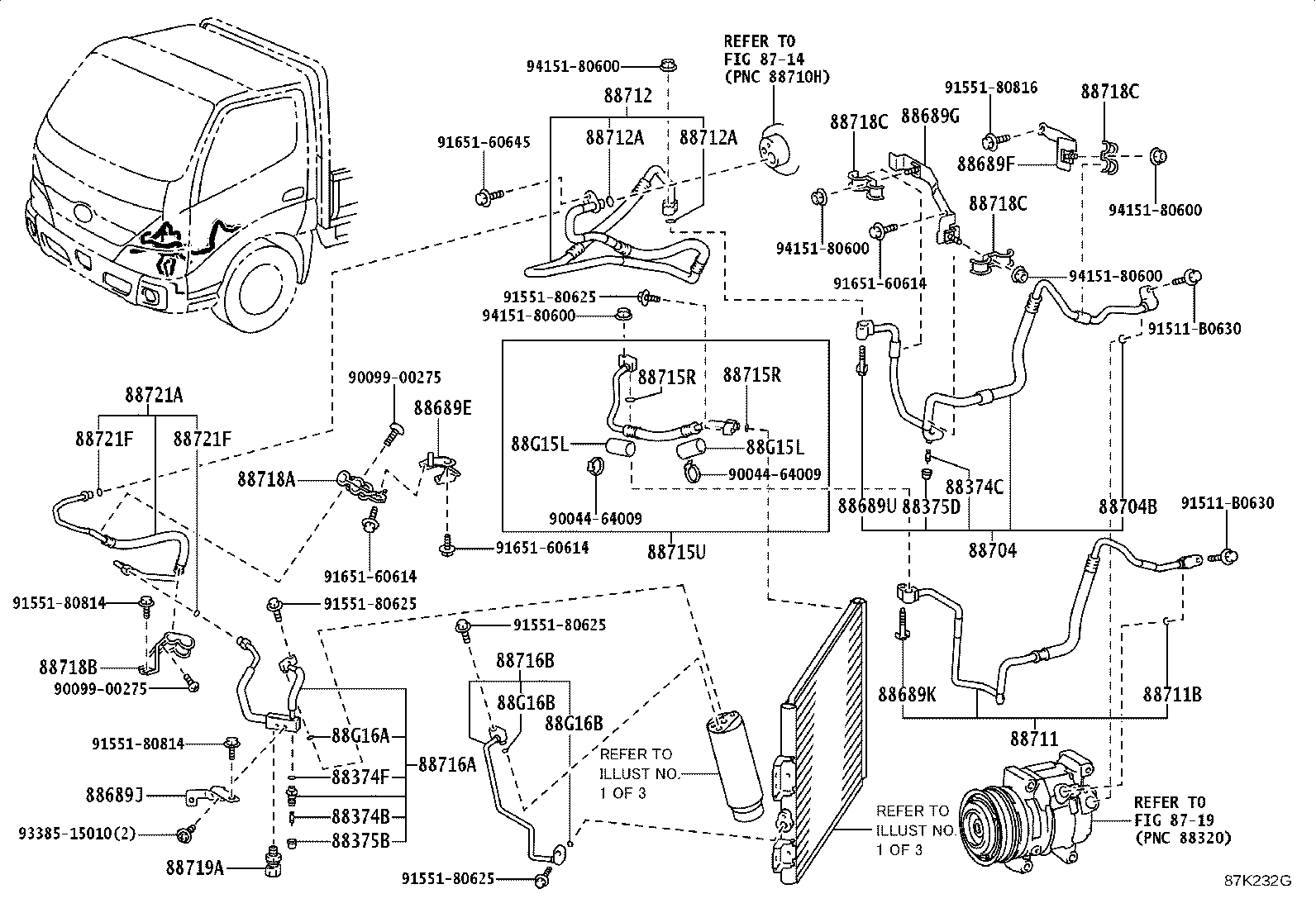

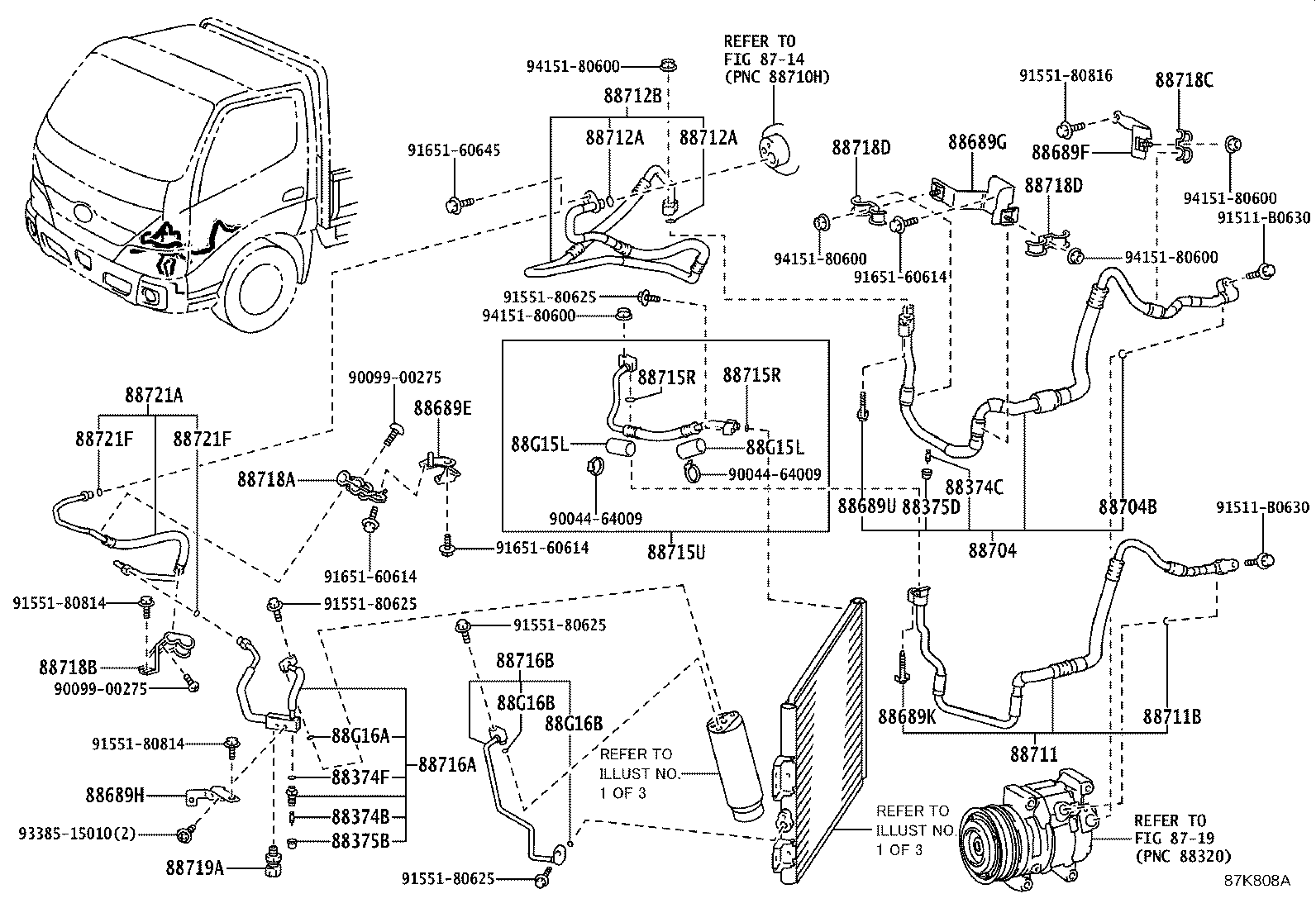

Heating & Air Conditioning - Cooler Piping
47 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 87138S | Resistor, Blower |
| 88374B | Valve, Service, NO.1 |
| 88374C | Valve, Service, NO.2 |
| 88374F | Ring, O, NO.1 (FOR SERCIVE VALVE) |
| 88375B | Cap, Service Valve, NO.1 |
| 88375D | Cap, Service Valve, NO.2 |
| 88453A | Fan, Cooling |
| 88454A | Shroud, Fan |
| 88460 | Condenser Assy, Cooler |
| 88460B | Bracket, Cooler Condenser, NO.1 |
| 88462A | Holder, Condenser |
| 88463 | Bracket, Cooler Condenser, NO.1 |
| 88463A | Bracket, Cooler Condenser, NO.2 |
| 88471 | Tank, Receiver Air Conditioner |
| 88472 | Bracket, Receiver Tank, NO.1 |
| 88550 | Motor Assy, Blower (FOR CONDENSER) |
| 88590 | Blower Assy, W/Shroud |
| 88689E | Bracket, Cooler, NO.1 |
| 88689F | Bracket, Cooler, NO.2 |
| 88689G | Bracket, Cooler, NO.3 |
| 88689H | Bracket, Cooler, NO.4 |
| 88689J | Bracket, Cooler, NO.5 |
| 88689K | Bracket, Cooler, NO.6 |
| 88689U | Bracket, Cooler, NO.15 |
| 88704 | Hose Sub-assy, Suction |
| 88704B | Ring, O(FOR SUCTION HOSE) |
| 88711 | Hose, Cooler Refrigerant Discharge, NO.1 |
| 88711B | Ring, O(FOR COOLER REFRIGERANT DISCHARGE HOSE) |
| 88712 | Hose, Cooler Refrigerant Suction, NO.1 |
| 88712A | Ring, O(FOR COOLER REFRIGERANT SUCTION HOSE) |
| 88712B | Hose, Cooler Refrigerant Suction |
| 88715R | Ring, O(FOR DISCHARGE TUBE) |
| 88715U | Tube, Discharge, NO.1 |
| 88716A | Pipe, Cooler Refrigerant Liquid, A |
| 88716B | Pipe, Cooler Refrigerant Liquid, B |
| 88718A | Clamp, NO.1(FOR COOLER REFRIGERANT PIPE) |
| 88718B | Clamp, NO.2(FOR COOLER REFRIGERANT PIPE) |
| 88718C | Clamp, NO.3(FOR COOLER REFRIGERANT PIPE) |
| 88718D | Clamp, NO.4(FOR COOLER REFRIGERANT PIPE) |
| 88719A | Sensor, Air Conditioner Pressure |
| 88721A | Hose, Liquid, A |
| 88721F | Ring, O, NO.1 (FOR LIQUID HOSE) |
| 88723B | Label, Cooler Service Caution |
| 88891H | Cover, Cooler, NO.1 |
| 88G15L | Insulator, Discharge Tube, NO.1 |
| 88G16A | Ring, O, NO.1(FOR COOLER REFRIGERANT LIQUID PIPE) |
| 88G16B | Ring, O, NO.2(FOR COOLER REFRIGERANT LIQUID PIPE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
