Toyota Dyna
2002-09 → present · chassis BU3##,WU3##,XZU3## · catalogue 751280 · General
Discontinued model
Data version 2022-03
Fuel Filter
40 part groups · 16 illustrations

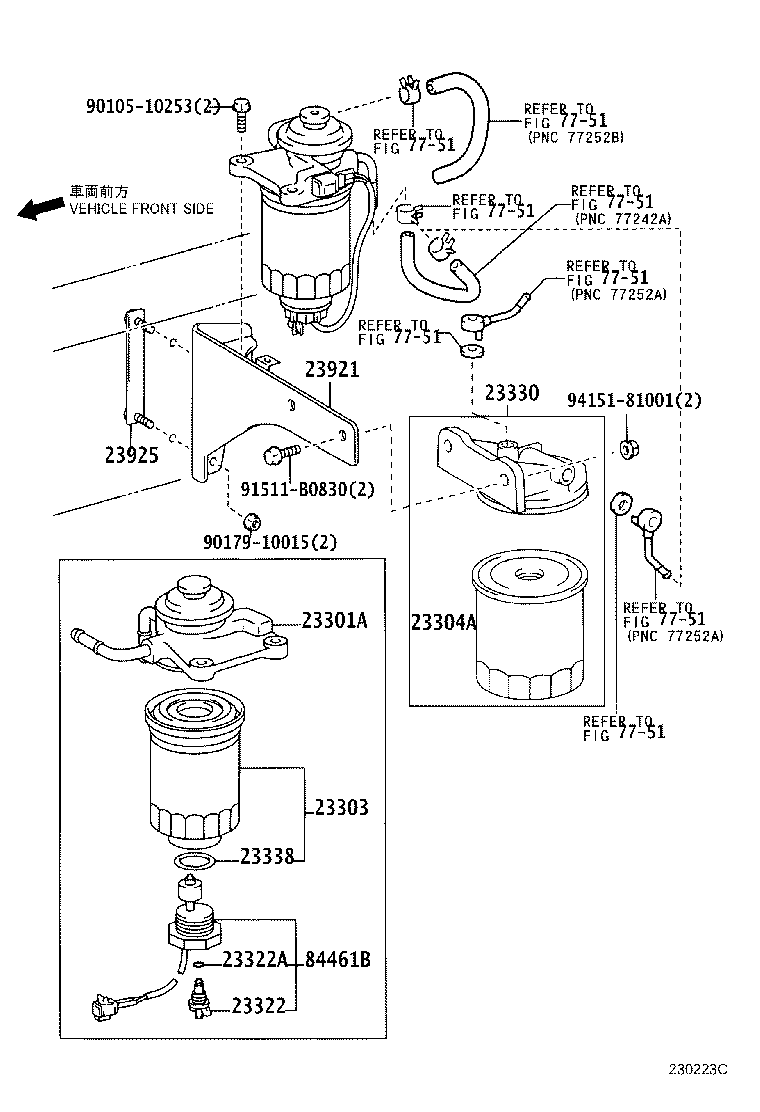

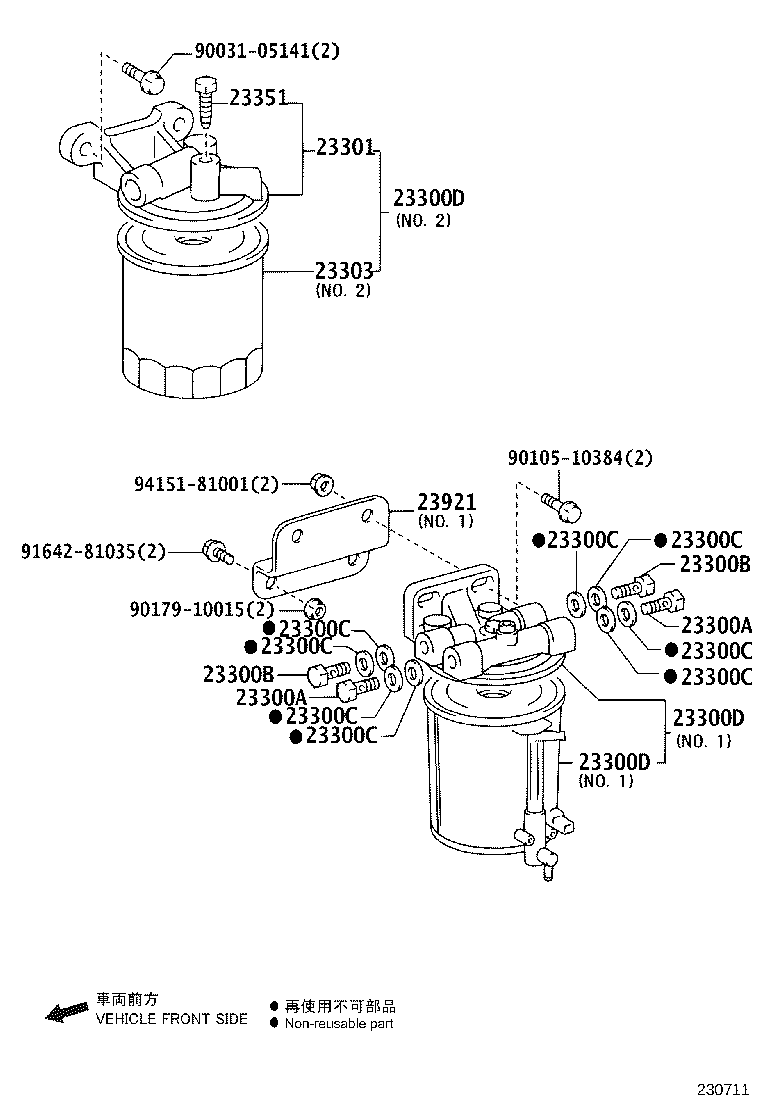

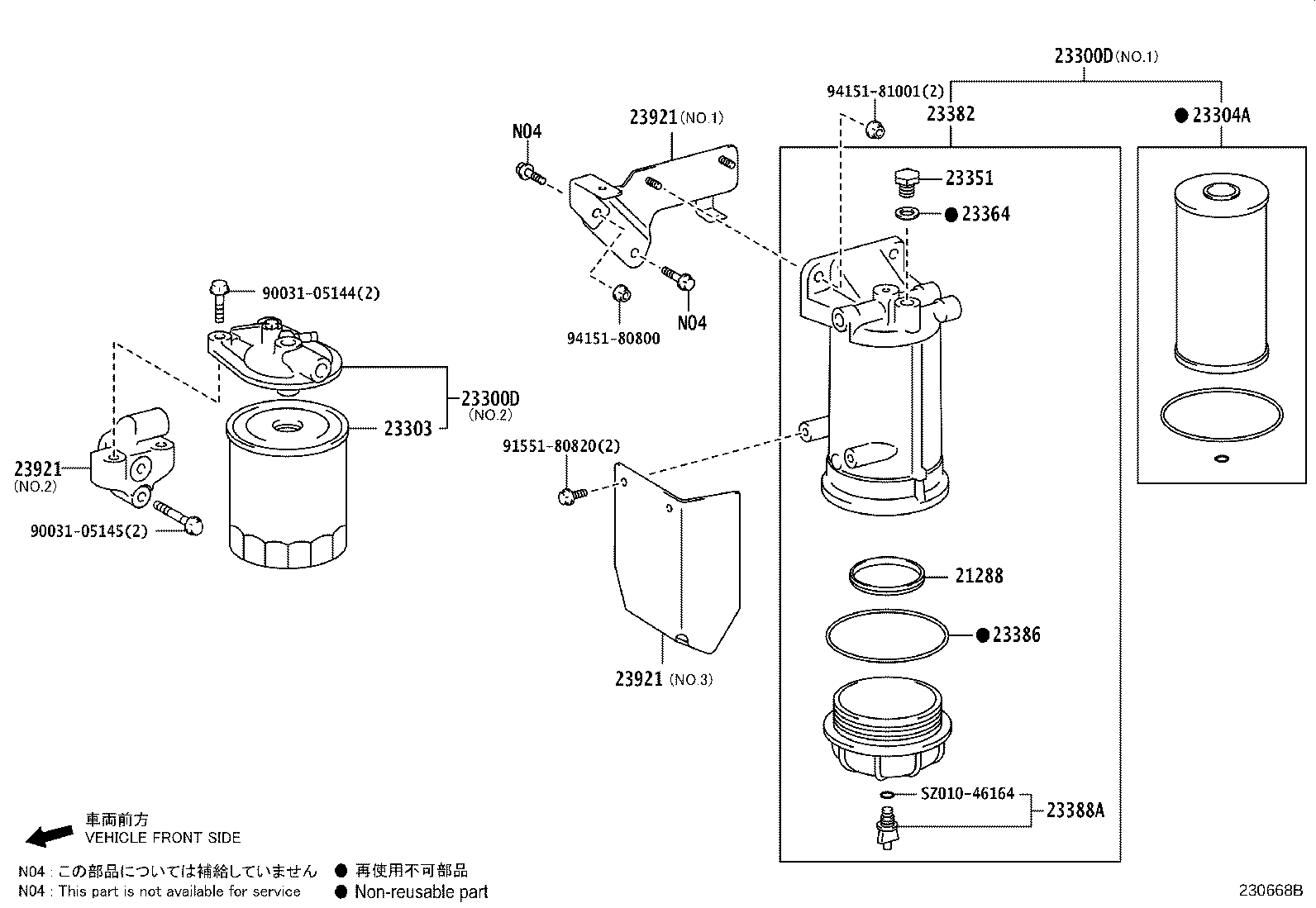

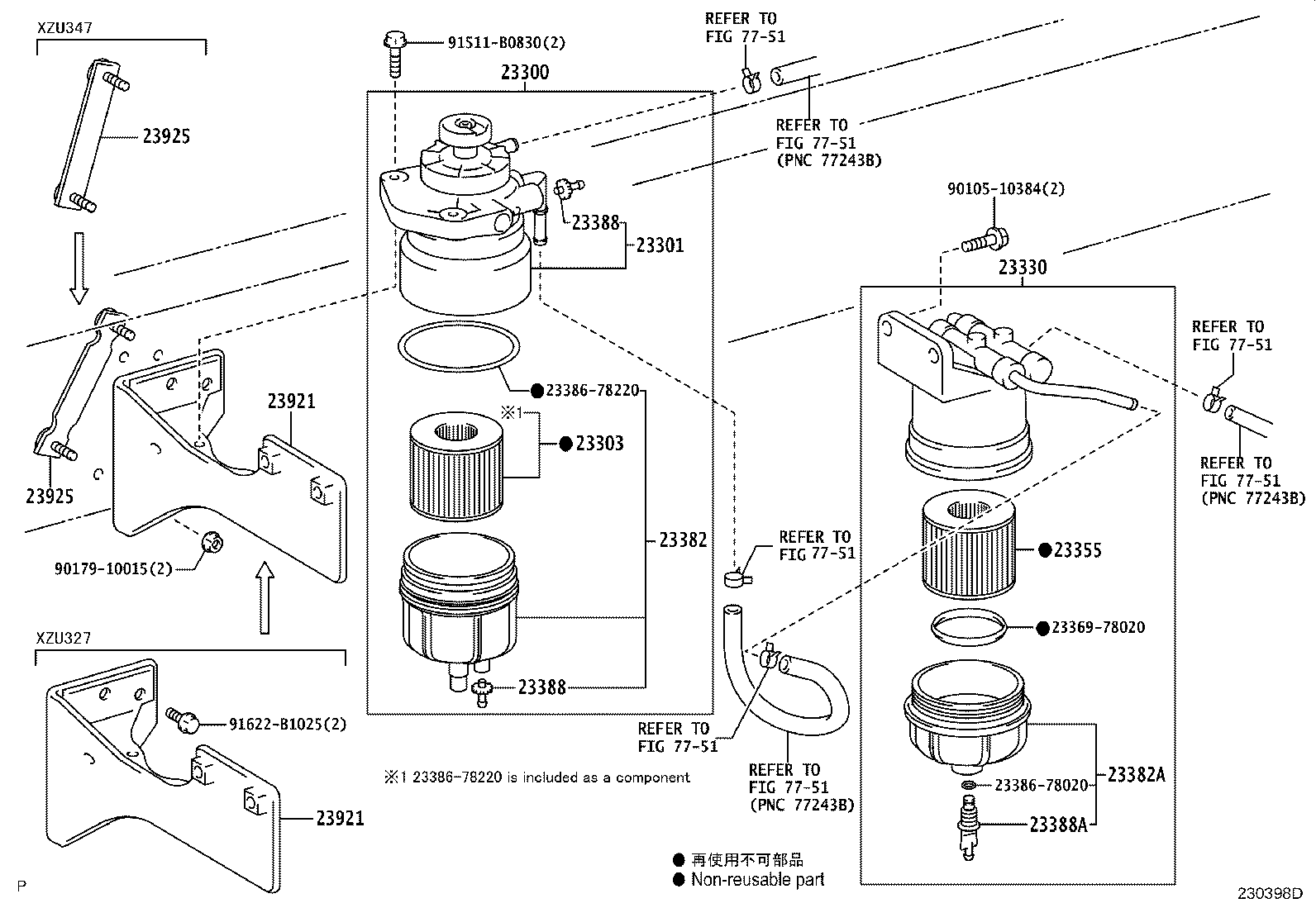

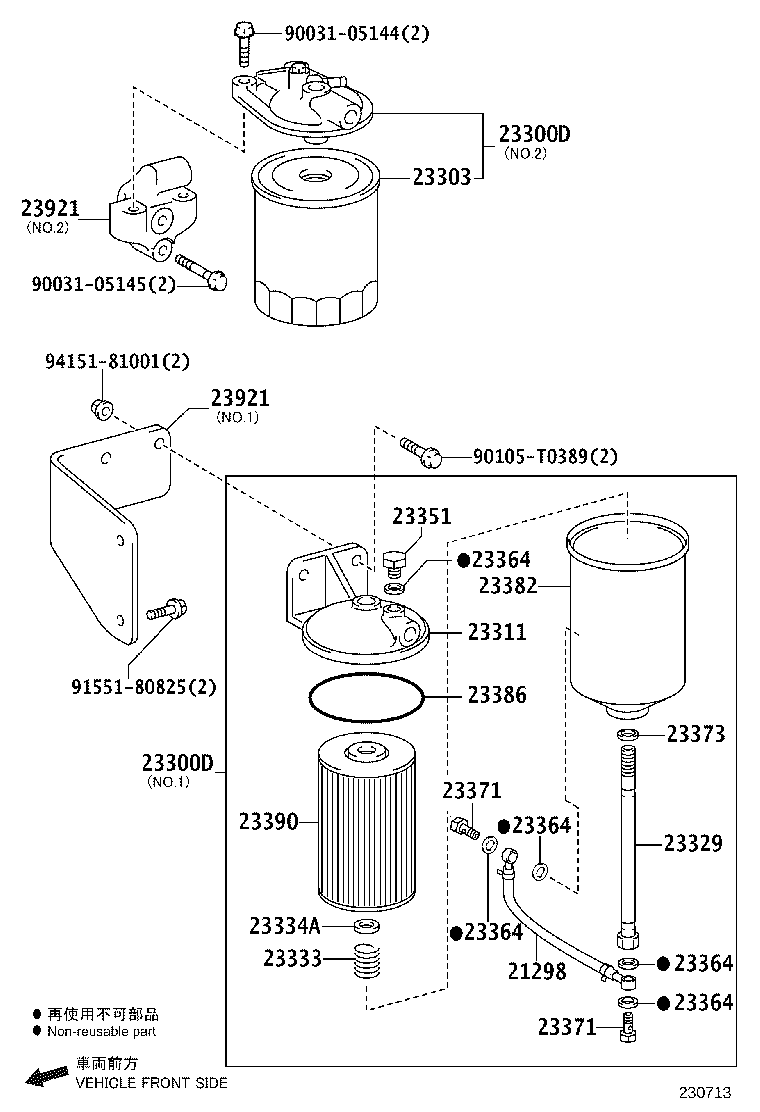

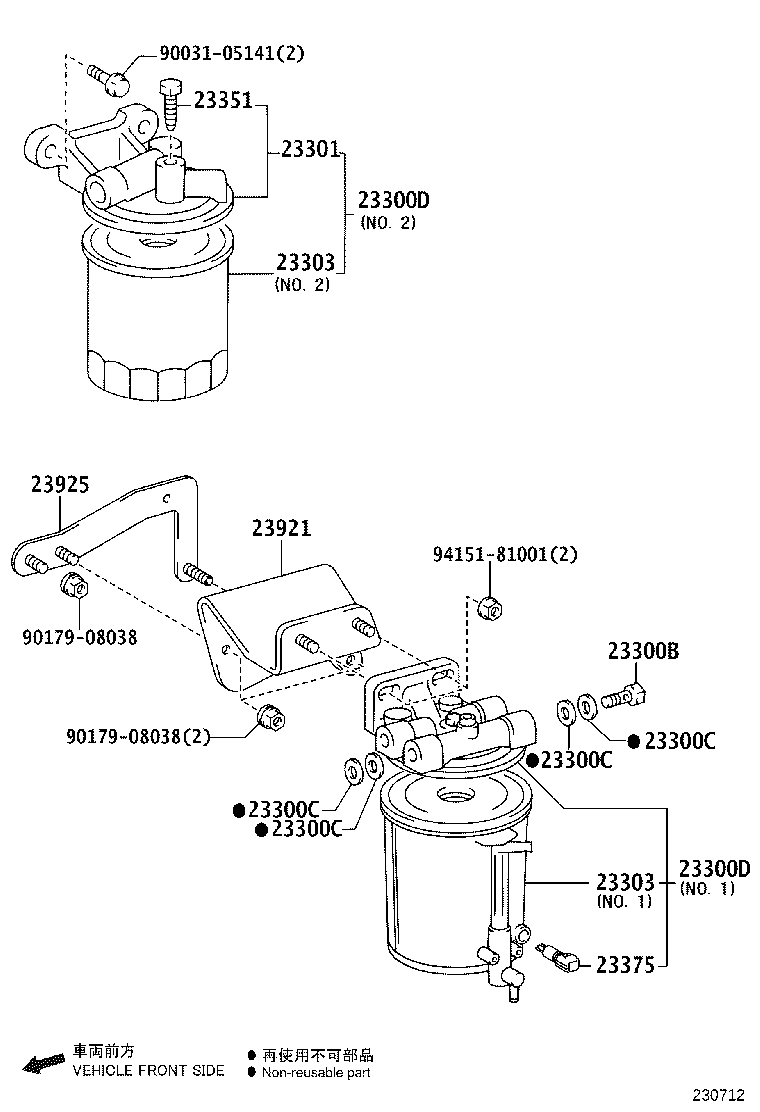

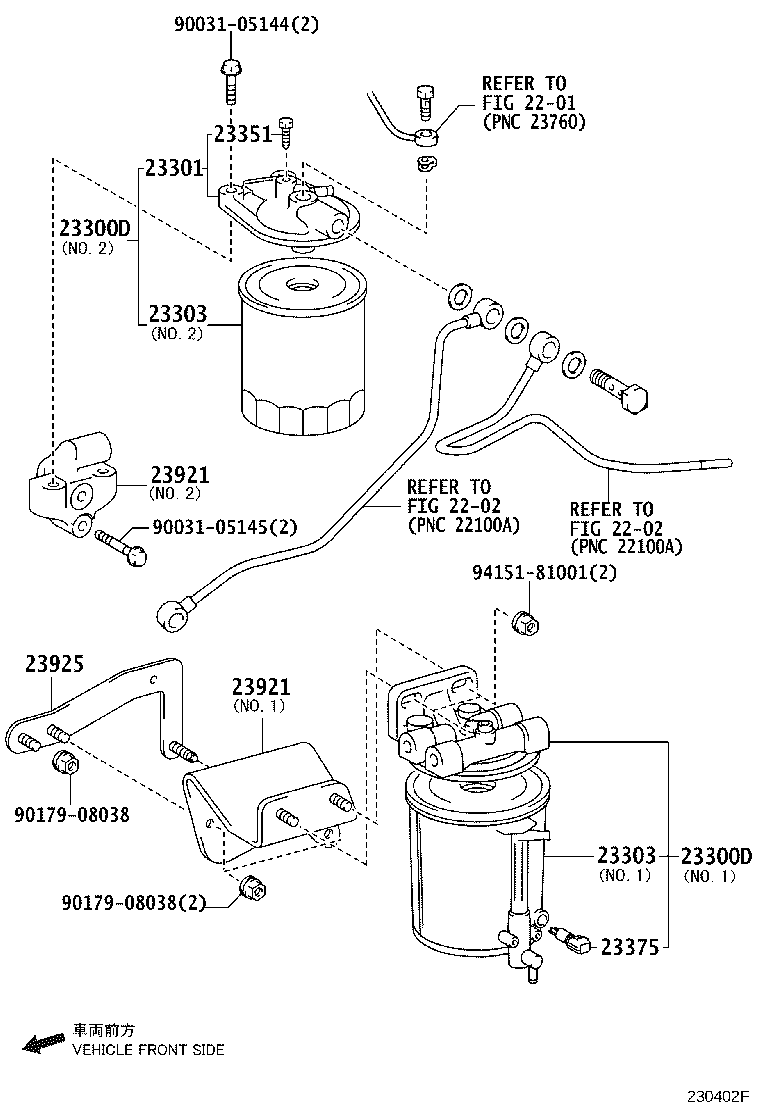

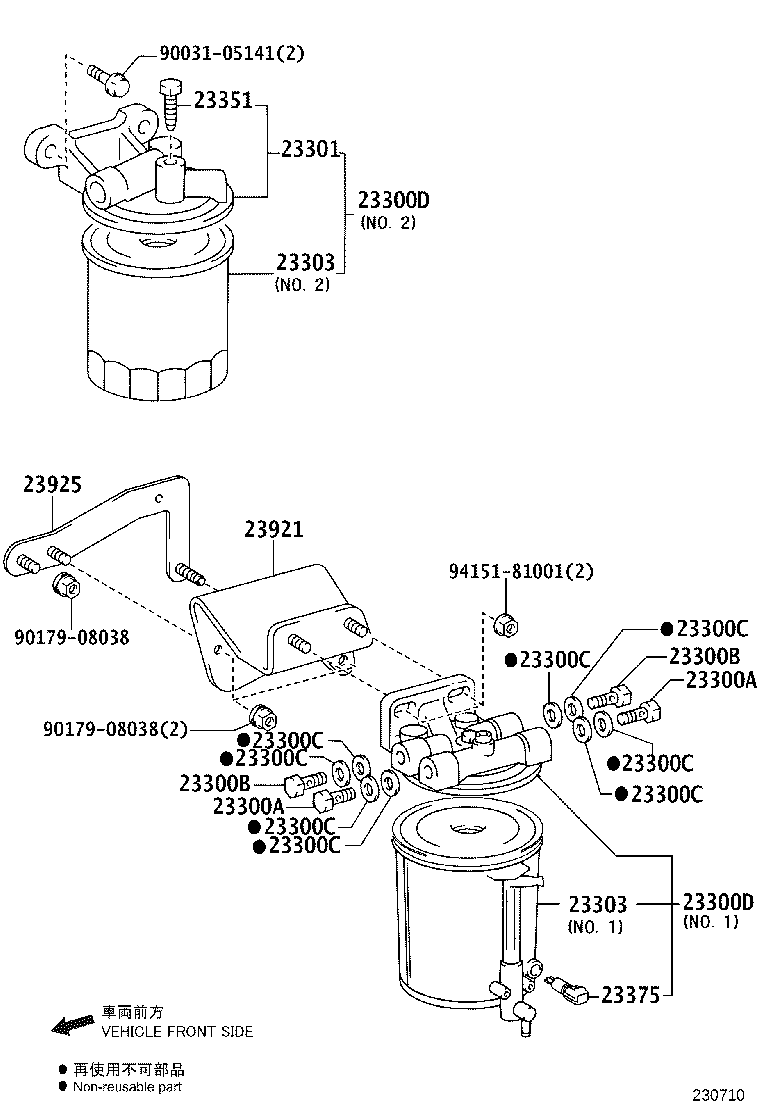

Illustrations
Part groups
| PNC | Description |
|---|---|
| 21288 | Float |
| 21298 | Tube, Float |
| 23211C | Bracket(FOR FUEL FILTER SUPPORT) |
| 23264D | Bracket, Fuel Filter |
| 23300 | Filter Assy, Fuel |
| 23300A | Union, Nipple(FOR FUEL FILTER INLET) |
| 23300B | Union, Nipple(FOR FUEL FILTER OUTLET) |
| 23300C | Gasket, Nipple Union(FOR FUEL) |
| 23300D | Filter Assy, Fuel(FOR DIESEL) |
| 23301 | Body Sub-assy, Fuel Filter |
| 23301A | Cap Assy, Fuel Filter |
| 23302 | Body Sub-assy, Fuel Filter, Lower |
| 23303 | Element Sub-assy, Fuel Filter |
| 23304A | Element Set, Fuel Filter |
| 23310 | Body, Fuel Filter, Upper |
| 23311 | Body, Fuel Filter Upper |
| 23322 | Plug, Drain(FOR FUEL FILTER) |
| 23322A | Ring, O(FOR DRAIN PLUG) |
| 23329 | Bolt, Fuel Filter Center |
| 23330 | Prefilter Assy, Fuel |
| 23330A | Gasket |
| 23333 | Spring, Filter Element Set |
| 23334A | Seat, Spring |
| 23338 | Gasket(FOR WARNING SWITCH) |
| 23351 | Plug, Air Vent |
| 23355 | Element, Prefilter |
| 23364 | Gasket, Air Plug |
| 23371 | Bolt, Over Flow |
| 23373 | Gasket, Over Flow Plug |
| 23375 | Sensor, Fuel Filter |
| 23380 | Cap Assy, Fuel Filter |
| 23382 | Case, Fuel Filter |
| 23382A | Case, Fuel Filter, NO.1 |
| 23386 | Gasket, Fuel Filter Case |
| 23388 | Plug, Fuel Filter Drain |
| 23388A | Plug, Fuel Filter Drain |
| 23390 | Element Assy, Fuel Filter |
| 23921 | Support, Fuel Filter |
| 23925 | Stay, Fuel Filter Support |
| 84461B | Switch, Level Warning |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
