Toyota Dyna
2002-09 → present · chassis BU3##,WU3##,XZU3## · catalogue 751280 · General
Discontinued model
Data version 2022-03

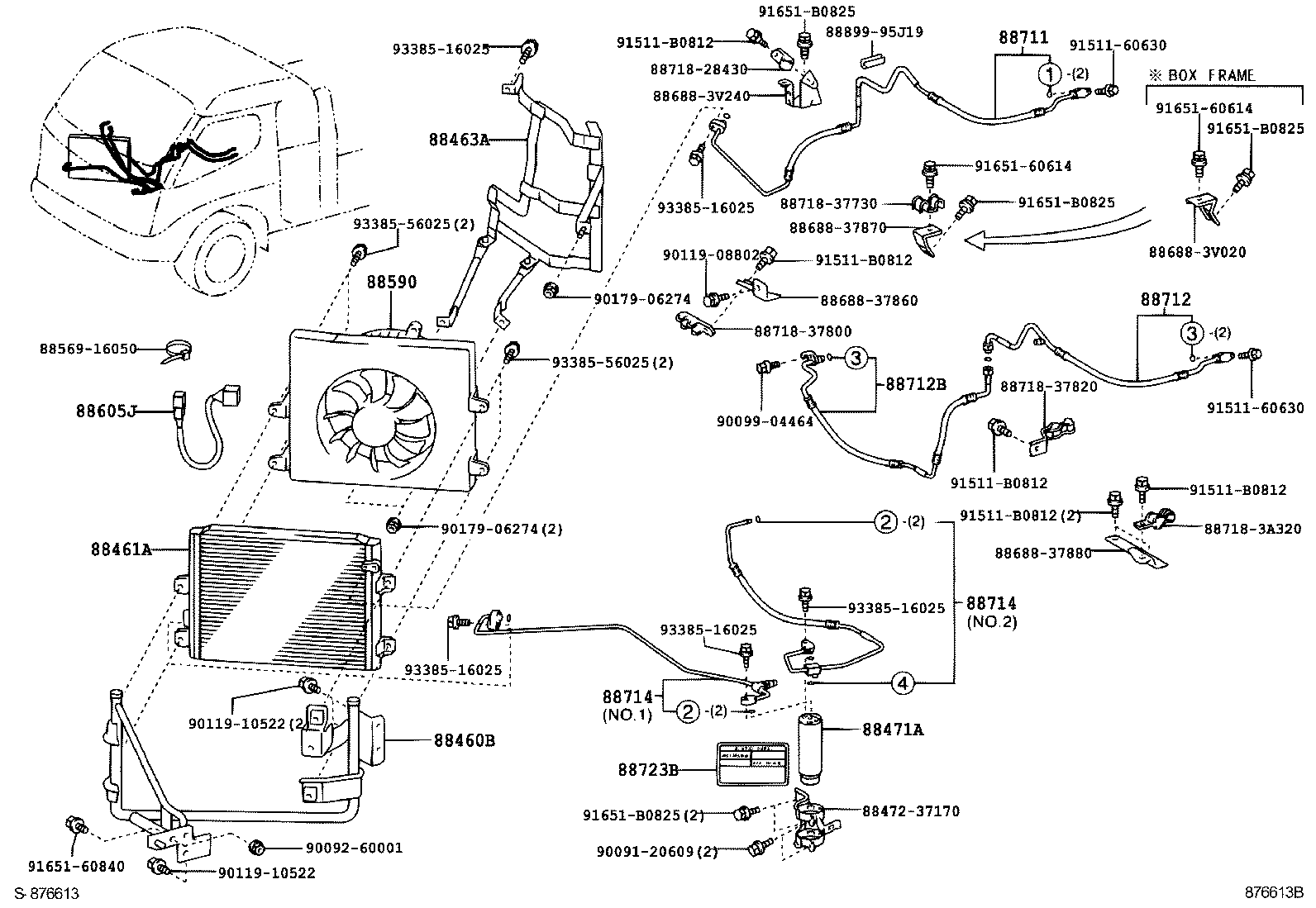

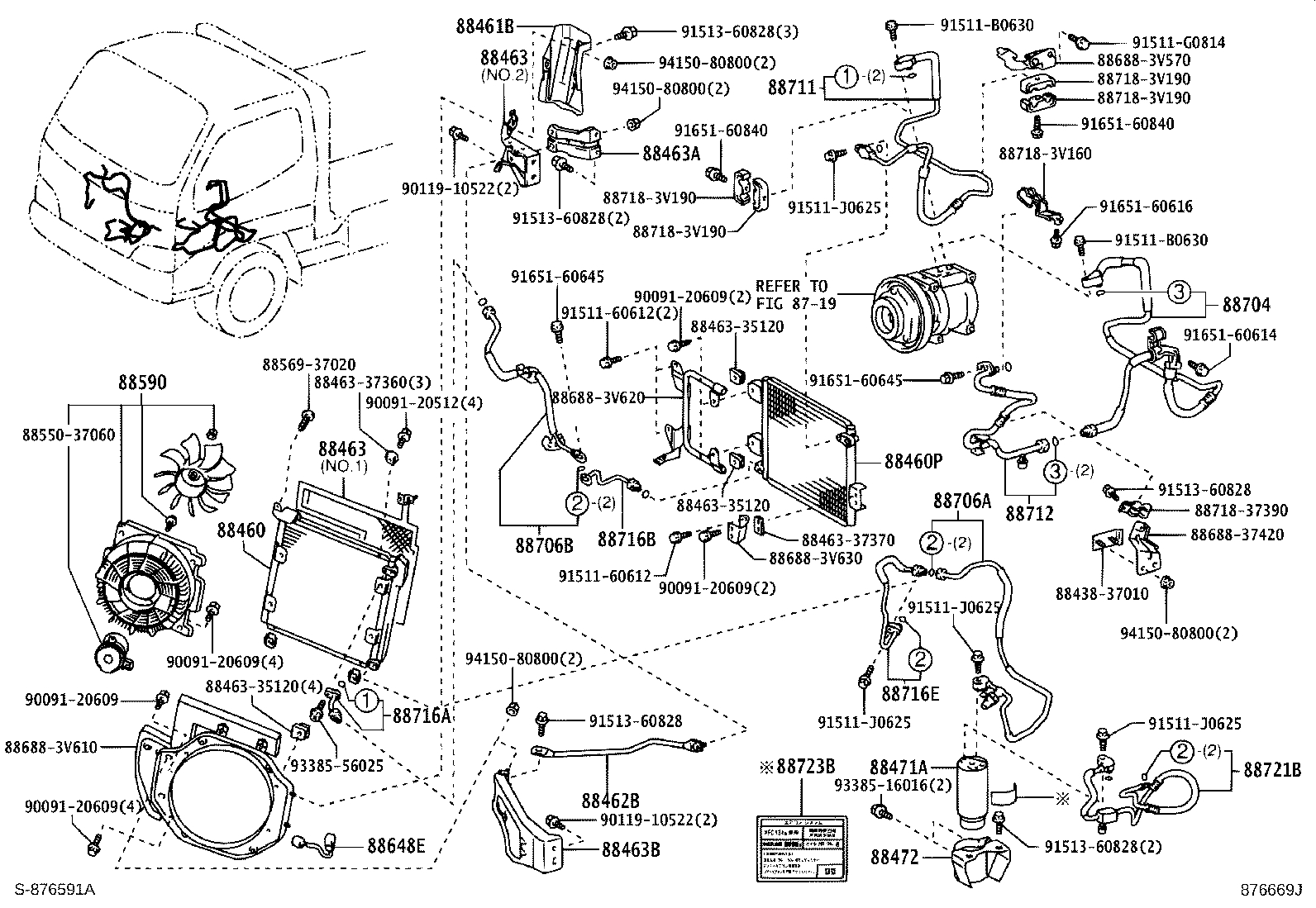

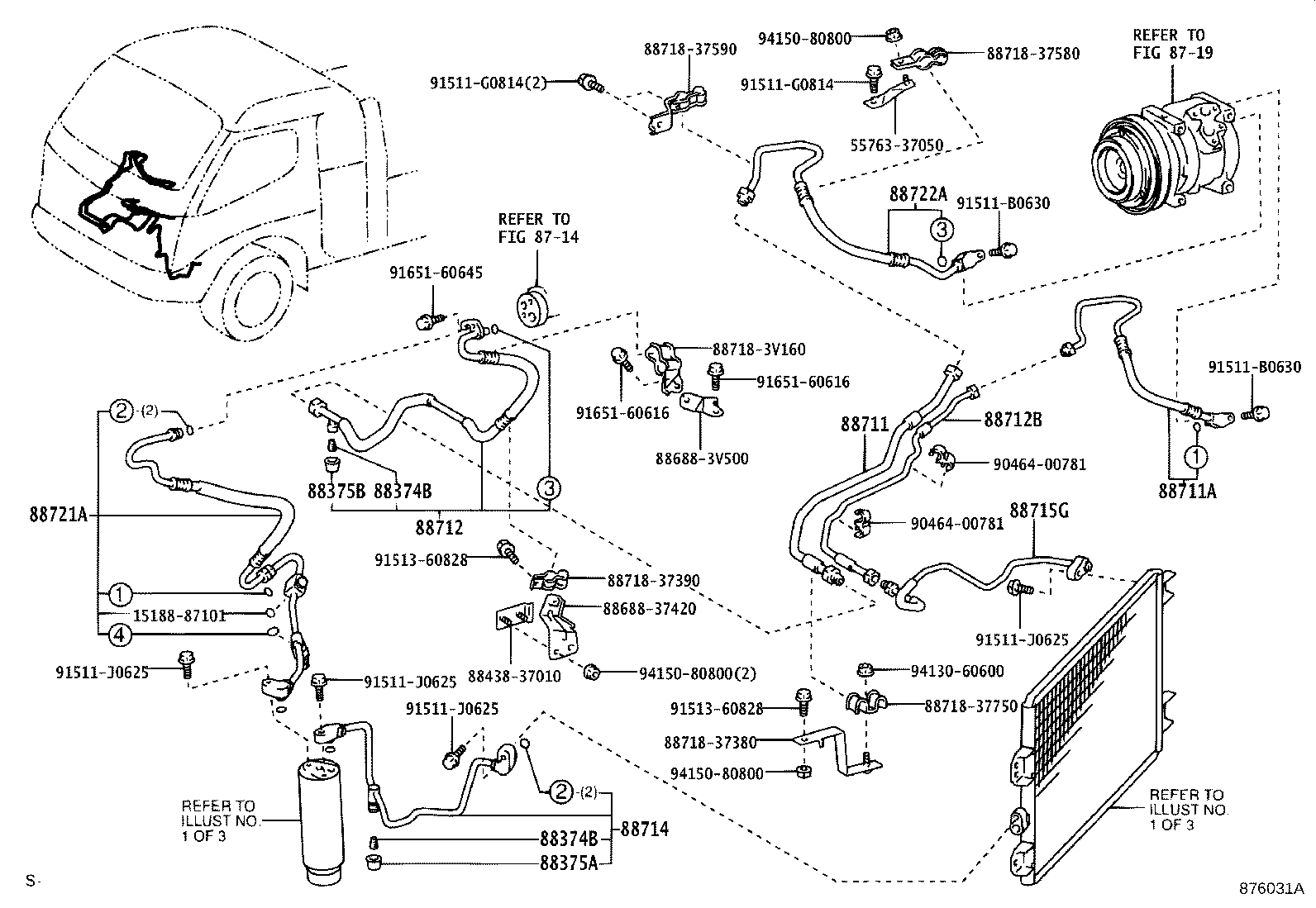

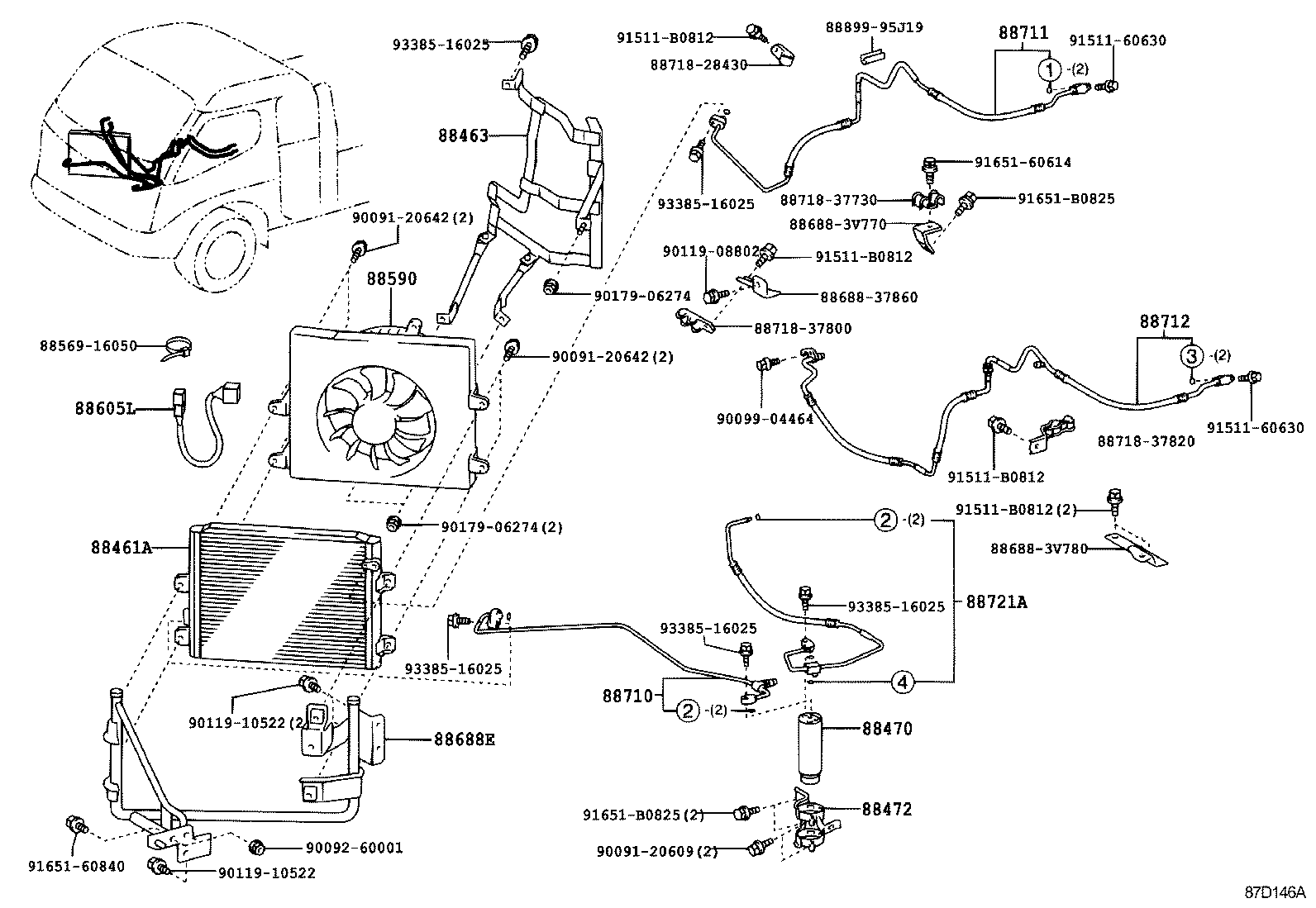

Heating & Air Conditioning - Cooler Piping
40 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 88374B | Valve, Service, NO.1 |
| 88375A | Cap, Service Valve (FOR COOLER PIPE) |
| 88375B | Cap, Service Valve, NO.1 |
| 88453A | Fan, Cooling |
| 88460 | Condenser Assy, Cooler |
| 88460B | Bracket, Cooler Condenser, NO.1 |
| 88460P | Condenser Assy, Cooler NO.2 |
| 88461A | Core, Cooler Condenser |
| 88461B | Cover, Cooler Condenser |
| 88462B | Holder, Condenser, NO.2 |
| 88463 | Bracket, Cooler Condenser, NO.1 |
| 88463A | Bracket, Cooler Condenser, NO.2 |
| 88463B | Bracket, Cooler Condenser, NO.3 |
| 88470 | Receiver & Dryer Assy, Cooler |
| 88471 | Tank, Receiver Air Conditioner |
| 88471A | Tank, Receiver |
| 88472 | Bracket, Receiver Tank, NO.1 |
| 88473A | Holder, Receiver |
| 88590 | Blower Assy, W/Shroud |
| 88605J | Harness Sub-assy, Air Conditioner Wiring |
| 88605L | Harness Sub-assy, Wiring Air Conditioner |
| 88648E | Wiring, Cooler |
| 88688E | Bracket, Cooler Refrigerant Hose, NO.1 |
| 88704 | Hose Sub-assy, Suction |
| 88706A | Tube Sub-assy, Liquid, A |
| 88706B | Tube Sub-assy, Liquid, B |
| 88710 | Tube Assy, Air Conditioner |
| 88711 | Hose, Cooler Refrigerant Discharge, NO.1 |
| 88711A | Hose, Cooler Refrigerant Discharge, NO.2 |
| 88712 | Hose, Cooler Refrigerant Suction, NO.1 |
| 88712B | Hose, Cooler Refrigerant Suction |
| 88714 | Hose, Cooler Refrigerant Liquid, NO.1 |
| 88715G | Tube, Discharge, G |
| 88716A | Pipe, Cooler Refrigerant Liquid, A |
| 88716B | Pipe, Cooler Refrigerant Liquid, B |
| 88716E | Pipe, Cooler Refrigerant Liquid, E |
| 88721A | Hose, Liquid, A |
| 88721B | Hose, Liquid, B |
| 88722A | Hose, Suction, A |
| 88723B | Label, Cooler Service Caution |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
