Toyota Dyna
2011-07 → present · chassis WU600,650,XZU600,650 · catalogue 751290 · General
Supported model
Data version 2020-01

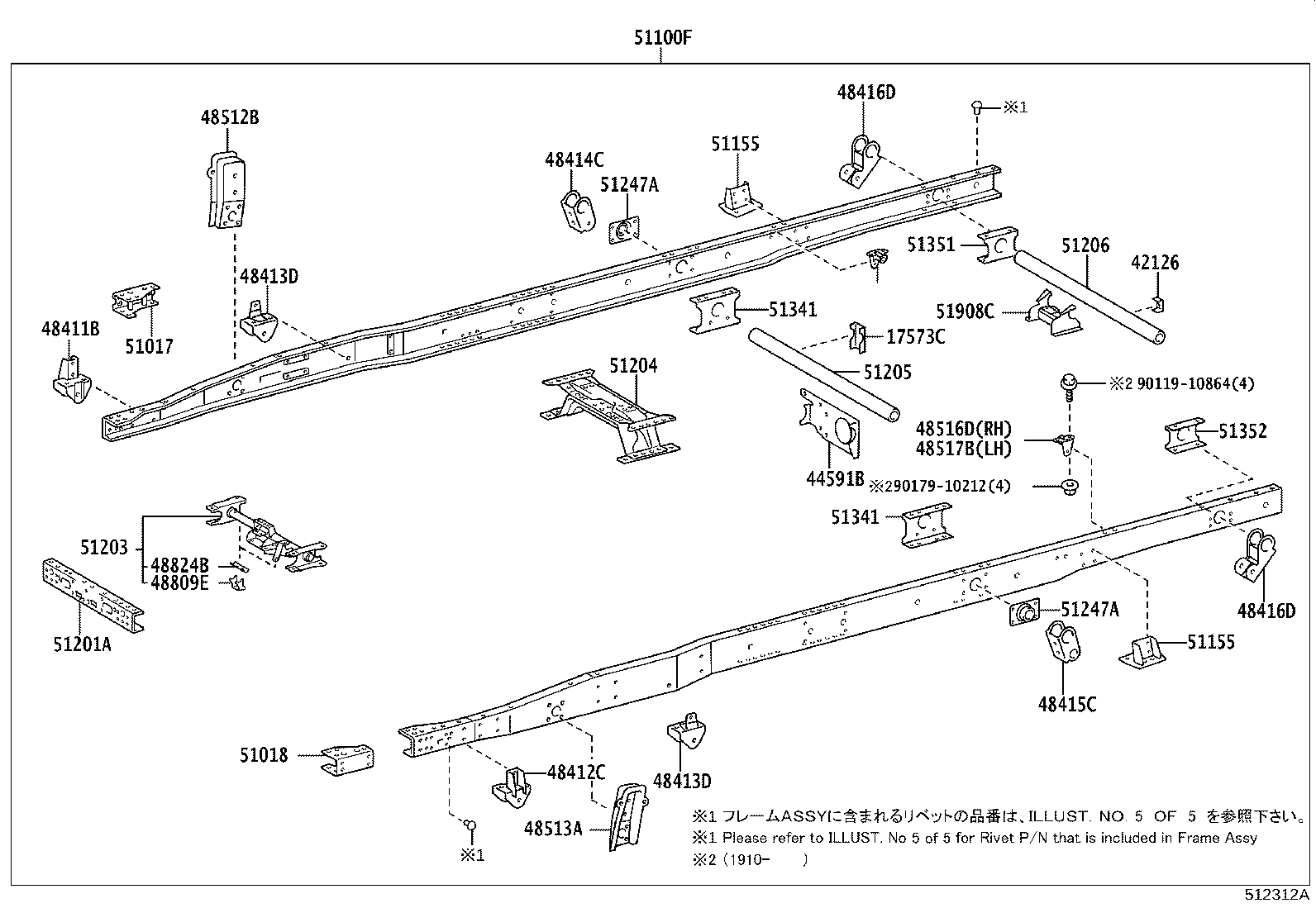

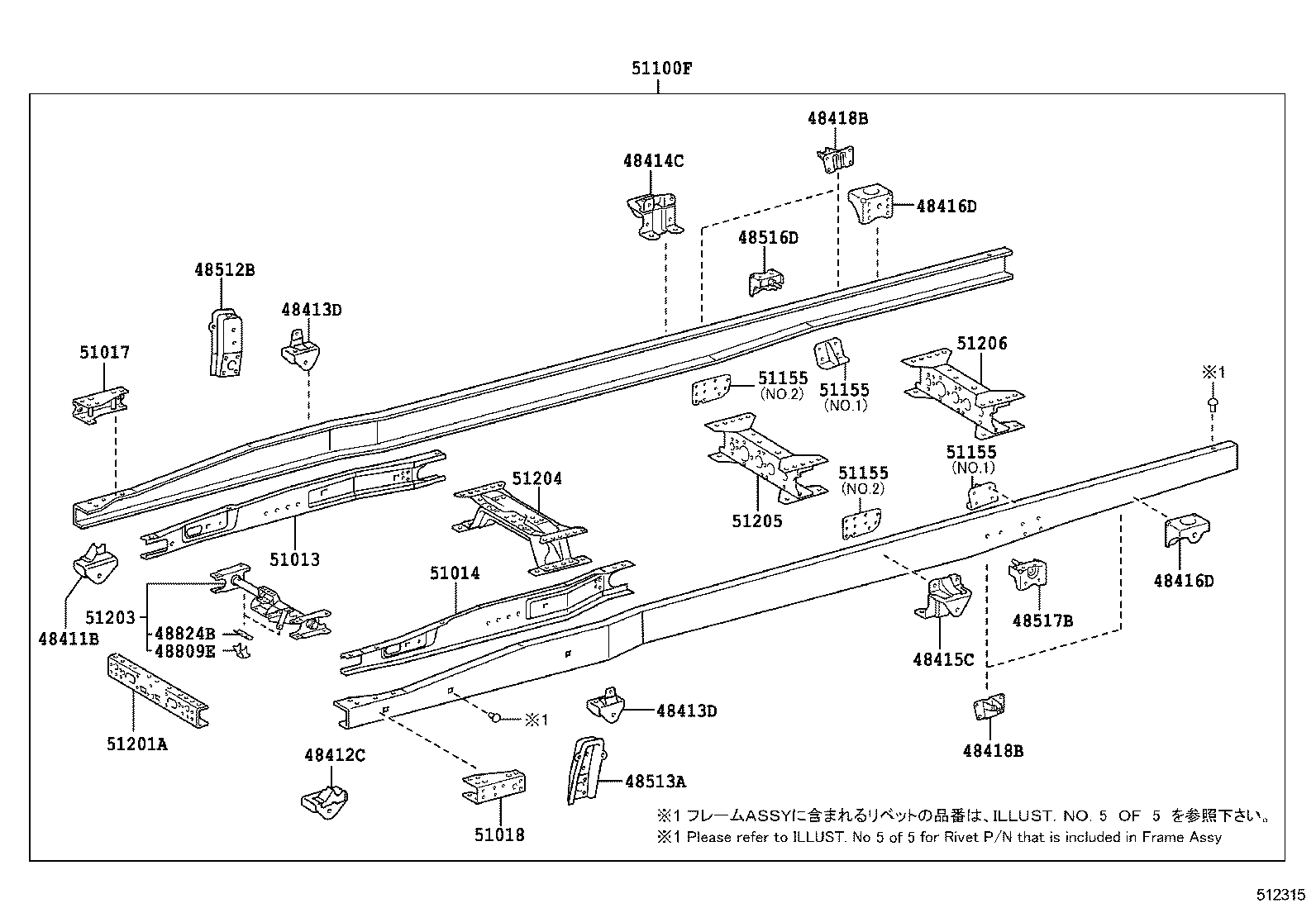

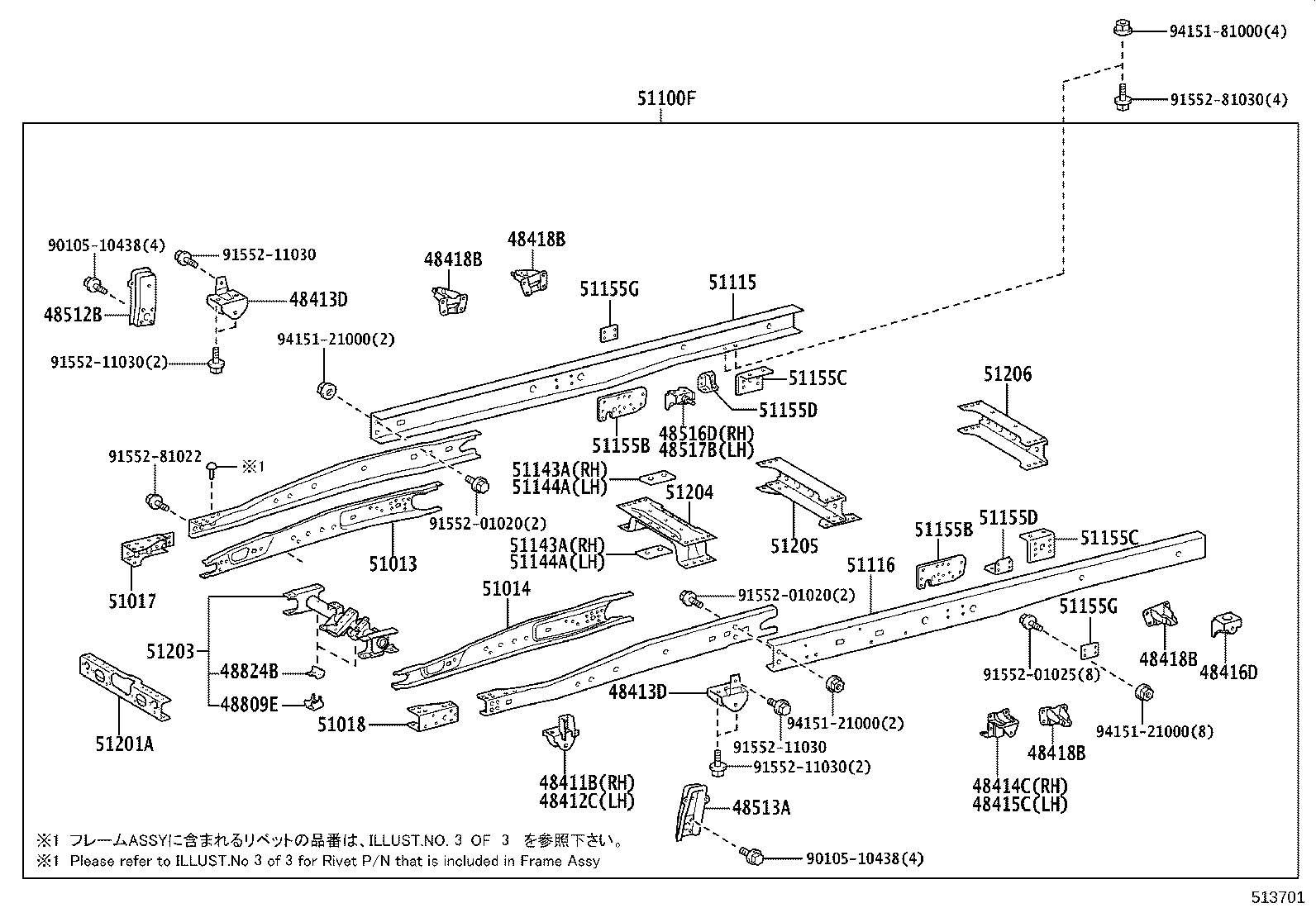

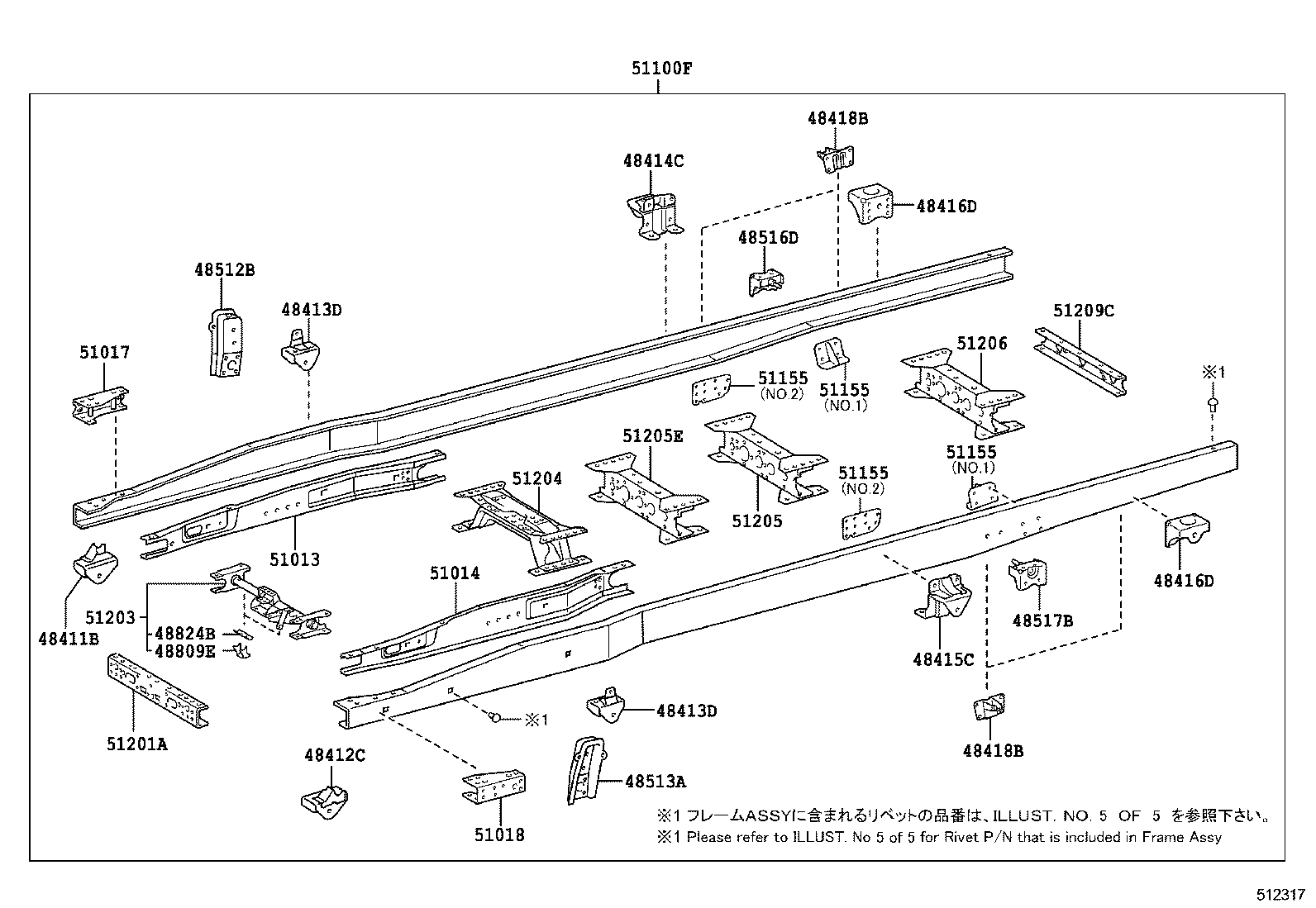

Frame
45 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 17573C | Bracket, Exhaust Pipe Support, NO.3 |
| 42126 | Attachment, Brake 3 Way |
| 44591B | Bracket, Brake Actuator |
| 48411B | Bracket, Spring, NO.1 RH |
| 48412C | Bracket, Spring, NO.1 LH |
| 48413D | Bracket, Spring, NO.2 |
| 48414C | Bracket, Spring, NO.3 RH |
| 48415C | Bracket, Spring, NO.3 LH |
| 48416D | Bracket, Spring, NO.4 |
| 48418B | Bracket, Spring, NO.6 |
| 48512B | Bracket, Front Shock Absorber, Upper RH |
| 48513A | Bracket, Front Shock Absorber, Upper LH |
| 48516D | Bracket Sub-assy, Rear Shock Absorber, Upper RH |
| 48517B | Bracket Sub-assy, Rear Shock Absorber, Upr LH |
| 48809E | Bracket Sub-assy, Stabilizer |
| 48824B | Bracket, Stabilizer |
| 51013 | Channel Sub-assy, Side Rail, Inner Front RH |
| 51014 | Channel Sub-assy, Side Rail, Inner Front LH |
| 51017 | Reinforcement Sub-assy, Side Rail, NO.1 RH |
| 51018 | Reinforcement Sub-assy, Side Rail, NO.1 LH |
| 51100F | Frame Sub-assy |
| 51115 | Rail, Frame Side, Rear RH |
| 51116 | Rail, Frame Side, Rear LH |
| 51143A | Reinforcement, Side Rail, Front RH |
| 51144A | Reinforcement, Side Rail, Front LH |
| 51155 | Stiffener, Frame Side Rail, Rear RH |
| 51155B | Stiffener, Frame Side Rail, Rear NO.2 |
| 51155C | Stiffener, Frame Side Rail, Rear NO.3 |
| 51155D | Stiffener, Frame Side Rail, Rear NO.1 |
| 51155G | Stiffener, Frame Side Rail, Rear NO.4 |
| 51201A | Crossmember Sub-assy, Frame, Front |
| 51203 | Crossmember Sub-assy, Frame, NO.2 |
| 51204 | Crossmember Sub-assy, Frame, NO.3 |
| 51205 | Crossmember Sub-assy, Frame, NO.4 |
| 51205E | Crossmember Sub-assy, Frame, NO.4 |
| 51206 | Crossmember Sub-assy, Frame, NO.5 |
| 51209C | Crossmember Sub-assy, Frame, Rear |
| 51247A | Reinforcement, Frame NO.4 Crossmember |
| 51341 | Gusset, Frame NO.4 Crossmember, RH |
| 51351 | Gusset, Crossmember, NO.5 RH |
| 51352 | Gusset, Crossmember, NO.5 LH |
| 51401 | Bracket Sub-assy, Engine Front Mounting, RH |
| 51402 | Bracket Sub-assy, Engine Front Mounting, LH |
| 51705A | Bracket Sub-assy, Cab Mounting, NO.3 |
| 51908C | Bracket Sub-assy, Spare Wheel Carrier |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
