Toyota Dyna
2011-07 → present · chassis WU600,650,XZU600,650 · catalogue 751290 · General
Supported model
Data version 2020-01

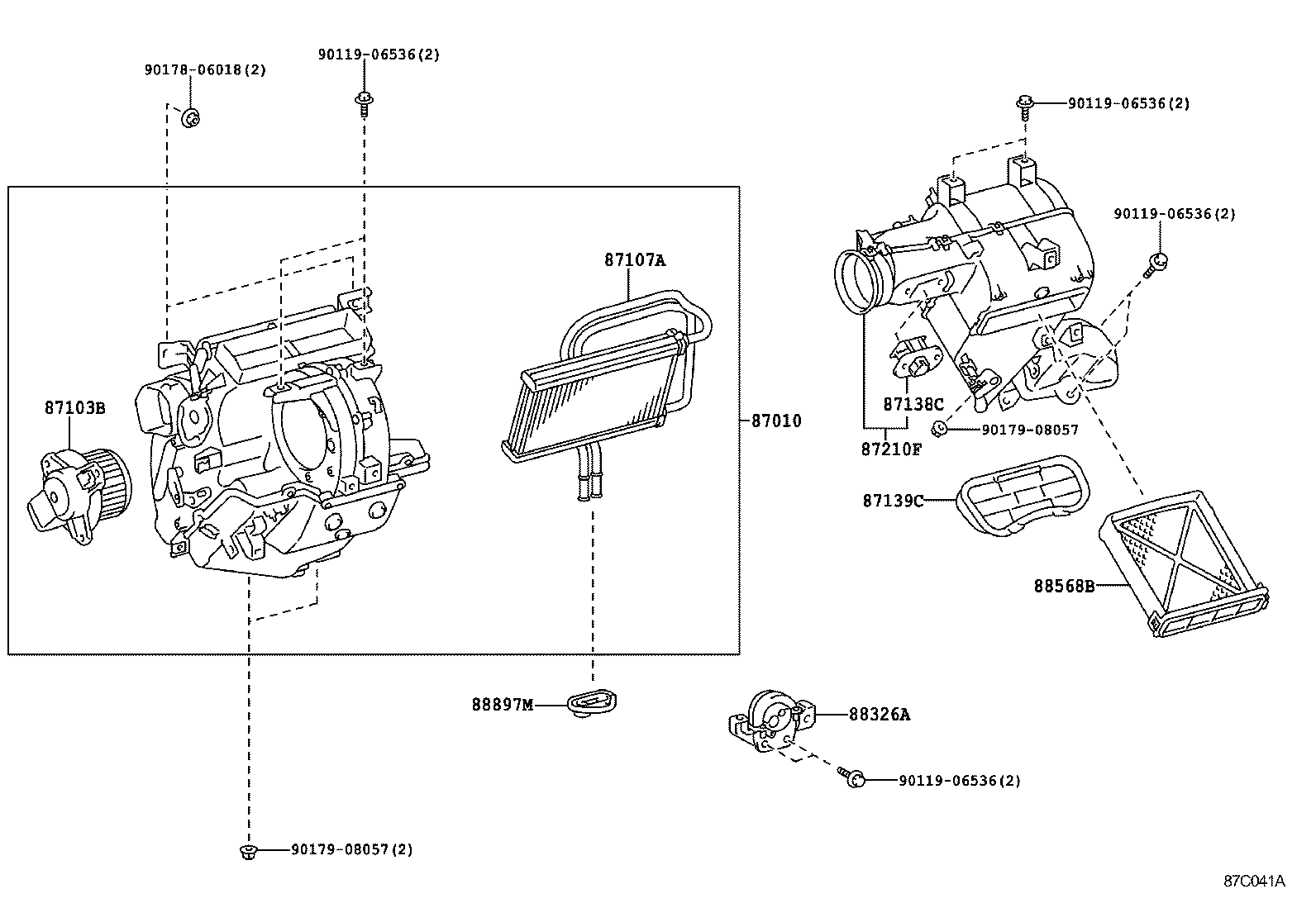

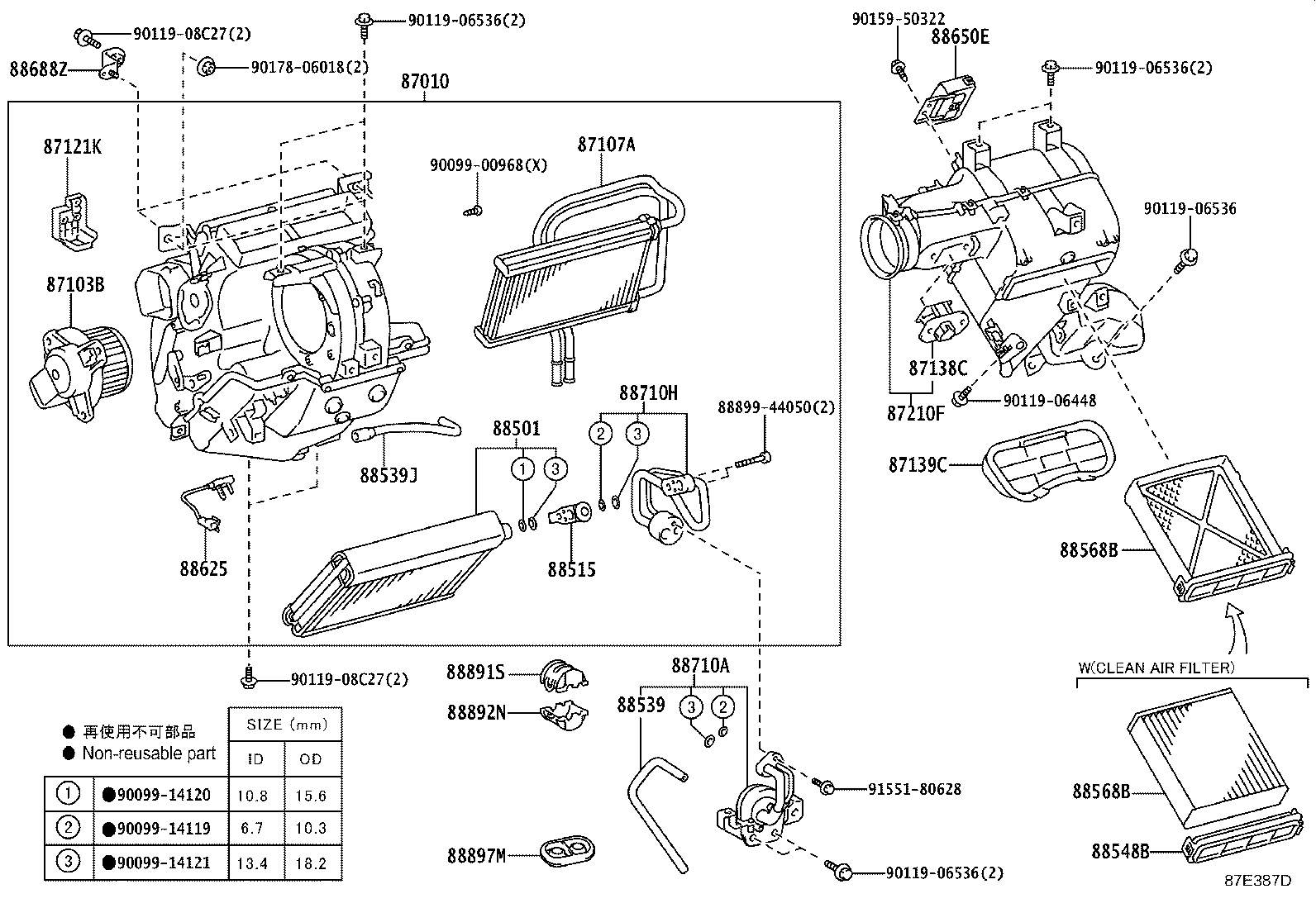

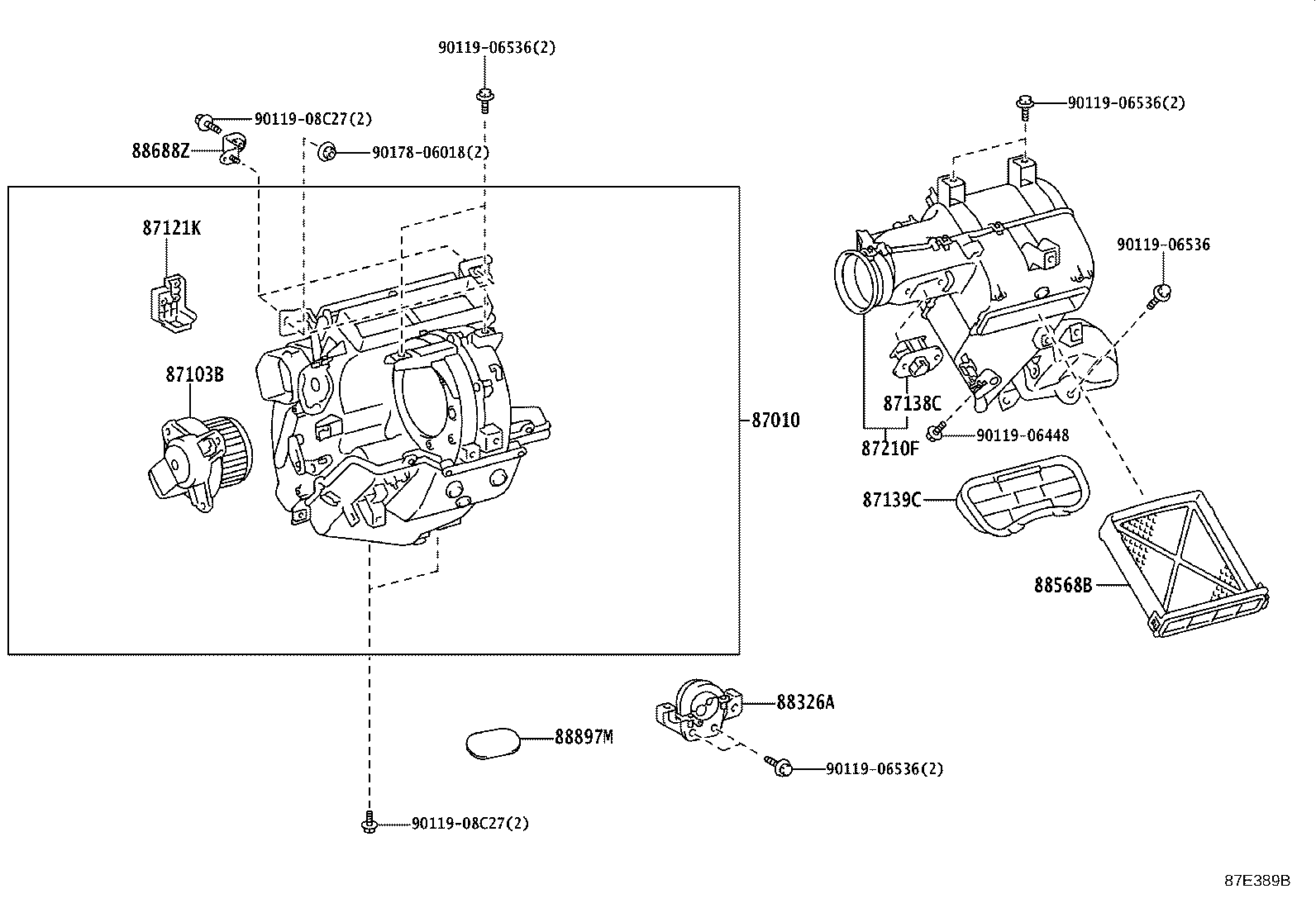

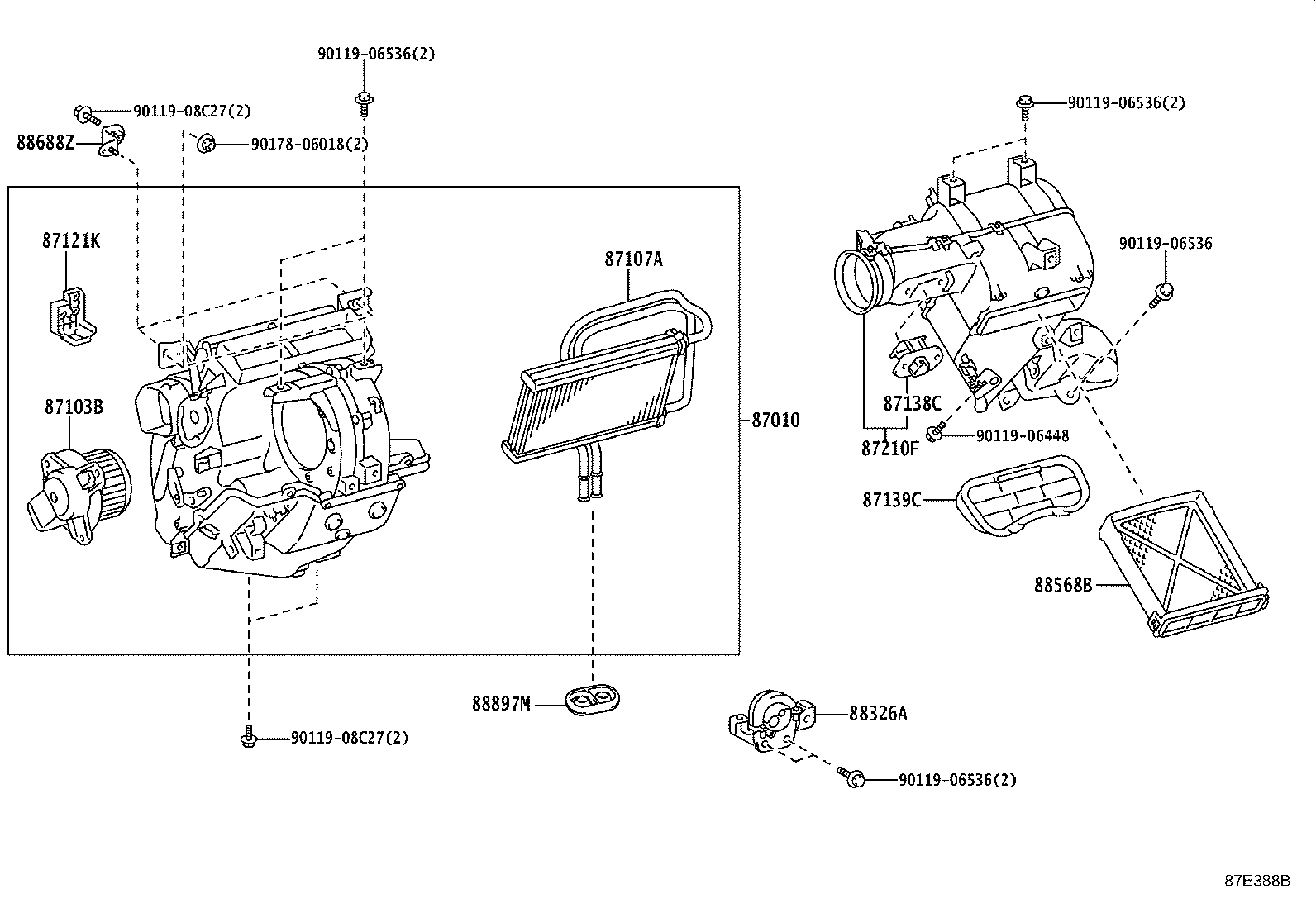

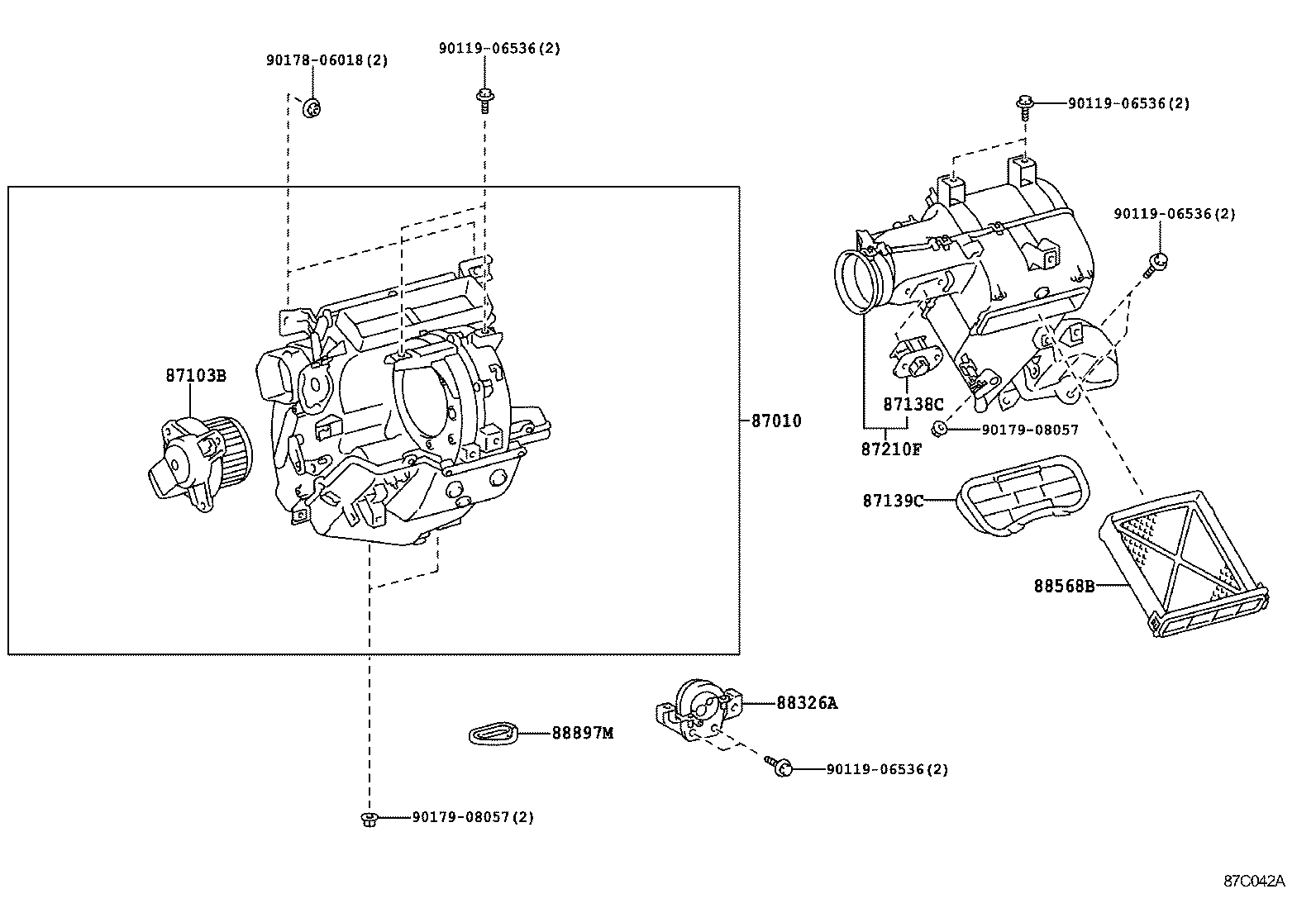

Heating & Air Conditioning - Cooler Unit
22 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 87010 | Unit Assy, Air Conditioner |
| 87103B | Motor Sub-assy, Blower W/Fan |
| 87107A | Unit Sub-assy, Heater Radiator |
| 87121K | Bracket, Heater |
| 87138C | Resistor, Blower |
| 87139C | Filter, Clean Air |
| 87210F | Case Assy, Air Damper |
| 88326A | Plate, Cover |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88515 | Valve, Cooler Expansion |
| 88539 | Hose, Cooler Unit Drain, NO.1 |
| 88539J | Hose, Drain Cooler |
| 88548B | Case, Air Filter |
| 88568B | Filter, Air |
| 88625 | Thermistor, Cooler, NO.1 |
| 88650E | Amplifier Assy, Air Conditioner, NO.1 |
| 88688Z | Bracket |
| 88710A | Tube Assy, Air Conditioner |
| 88710H | Tube & Accessory Assy, Air Conditioner |
| 88891S | Cover, Cooler, NO.1 |
| 88892N | Cover, Cooler, NO.2 |
| 88897M | Grommet (FOR HEATER PIPE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
