Toyota Dyna
2000-10 → 2002-06 · chassis XZU402,41#,420,430 · catalogue 771230 · General
Discontinued model
Data version 2003-07
Camshaft & Valve
33 part groups · 2 illustrations

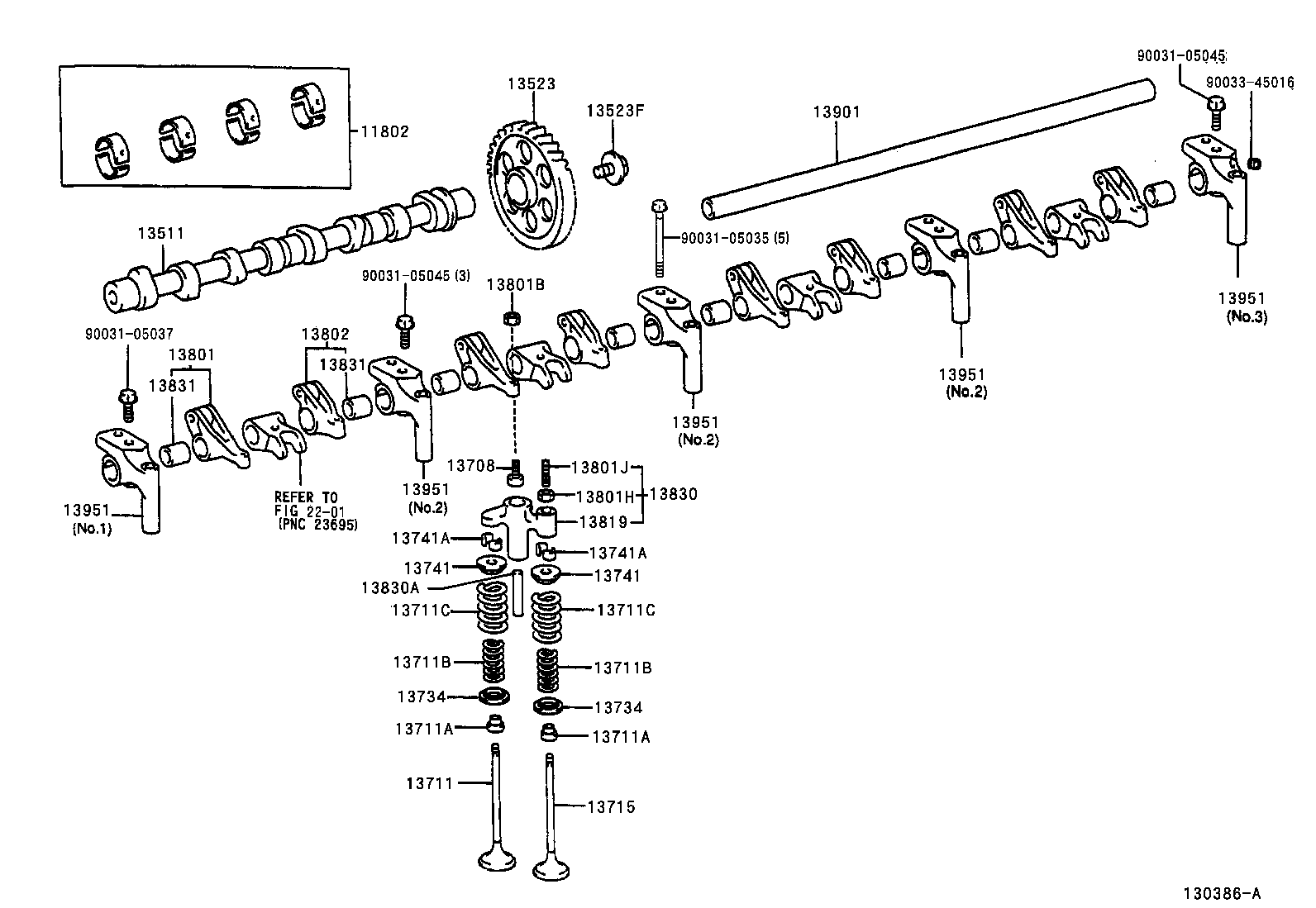

Part groups
| PNC | Description |
|---|---|
| 11340B | Sleeve(FOR INJECTION PUMP DRIVE SHAFT BEARING HOLDER) |
| 11802 | Bearing Set, Camshaft |
| 13511 | Camshaft |
| 13523 | Gear OR Sprocket, Camshaft Timing |
| 13523F | Bolt(FOR CAMSHAFT TIMING GEAR) |
| 13574 | Plate, Pump Drive Shaft |
| 13610 | Shaft Assy, Injection Pump Drive Housing |
| 13611 | Shaft, Injection |
| 13611A | Seal, Oil(FOR INJECTION SHAFT) |
| 13611F | Kye, Woodruff(FOR INJECTION SHAFT) |
| 13613 | Gear, Injection Pump Drive |
| 13708 | Screw Sub-assy, Valve Adjusting |
| 13711 | Valve, Intake |
| 13711A | Seal OR Ring, O(FOR VALVE STEM OIL) |
| 13711B | Spring, Compression(FOR INNER) |
| 13711C | Spring, Compression(FOR OUTER) |
| 13715 | Valve, Exhaust |
| 13734 | Seat, Valve Spring |
| 13741 | Retainer, Valve Spring |
| 13741A | Lock, Valve Spring Retainer |
| 13801 | Arm Sub-assy, Valve Rocker, NO.1 |
| 13801B | Nut, Hexagon(FOR VALVE ADJUSTING) |
| 13801H | Nut |
| 13801J | Screw, Valve Adjusting |
| 13802 | Arm Sub-assy, Valve Rocker, NO.2 |
| 13819 | Bridge, Valve |
| 13830 | Bridge Assy, Valve |
| 13830A | Pin, Crosshead |
| 13831 | Bushing, Valve Rocker Arm |
| 13901 | Shaft Sub-assy, Valve Rocker, NO.1 |
| 13951 | Support, Valve Rocker, NO.1 |
| 29601 | Pipe Sub-assy, Oil(FOR INJECTION PUMP DRIVE HOUSING SHAFT) |
| 29601A | Bolt, Union(FOR INJECTION PUMP DRIVE HOUSING SHAFT) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
