Toyota Dyna
2011-07 → present · chassis WU700,710,720,XZU710,720,730 · catalogue 771250 · General
Supported model
Data version 2019-11

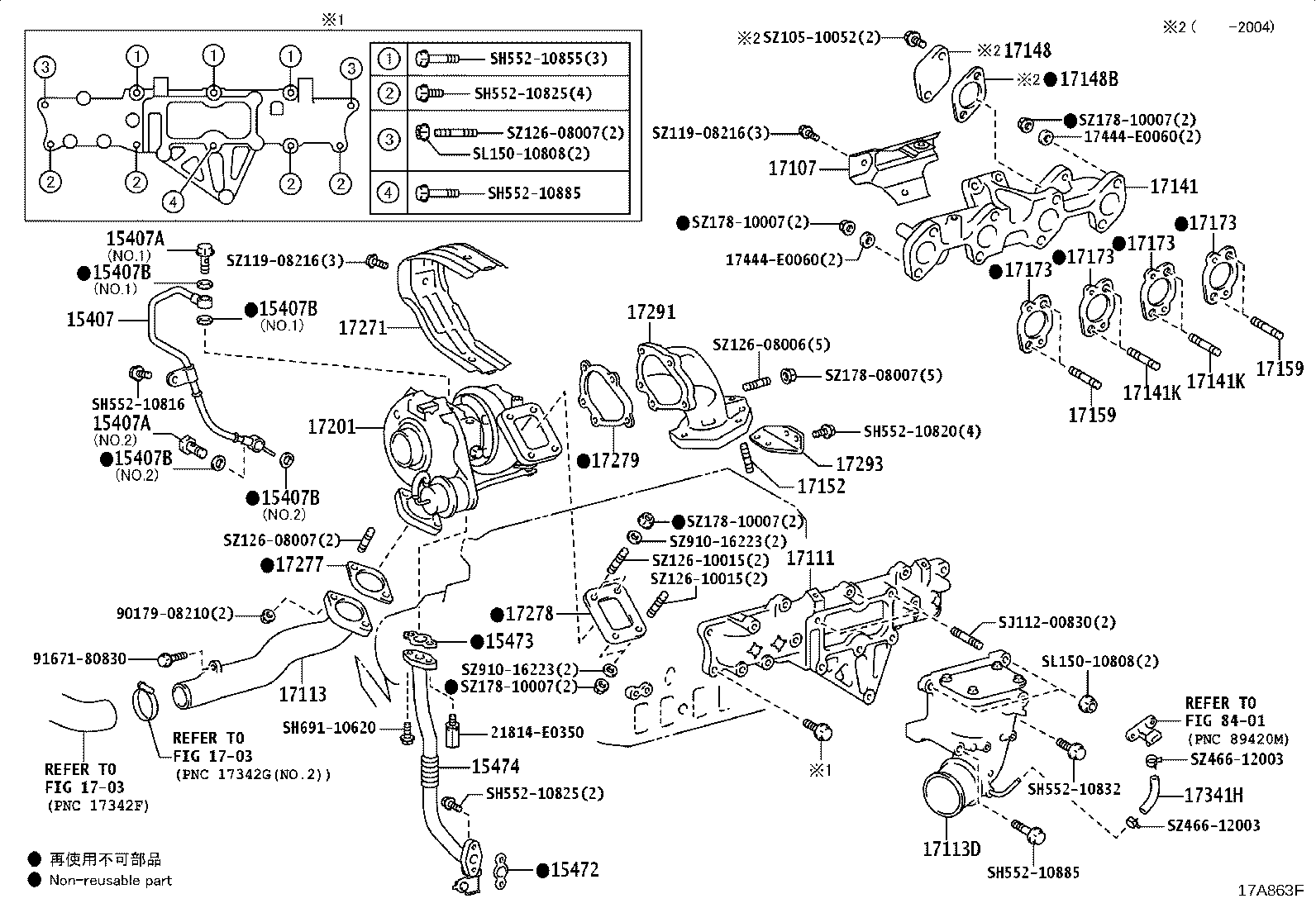

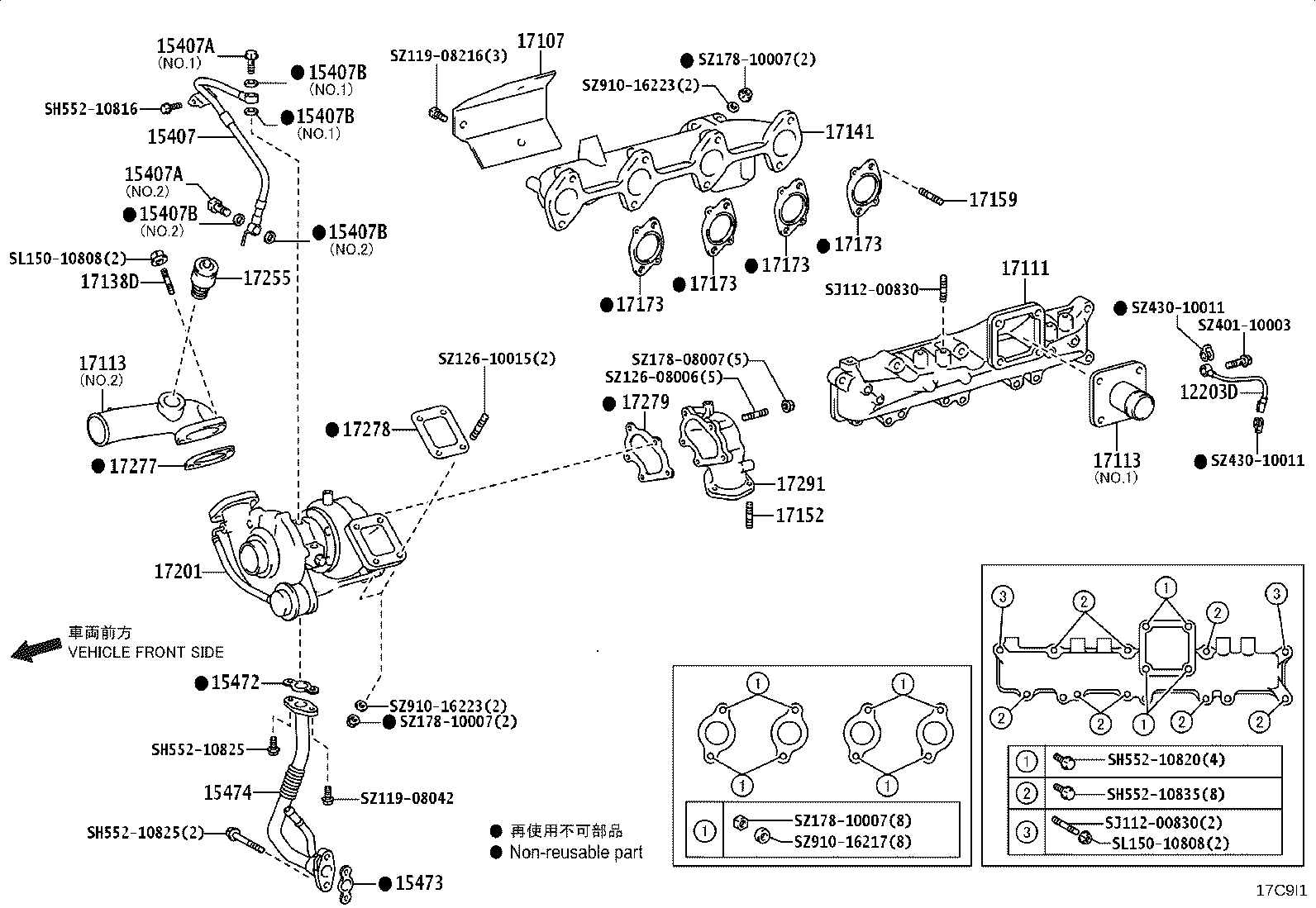

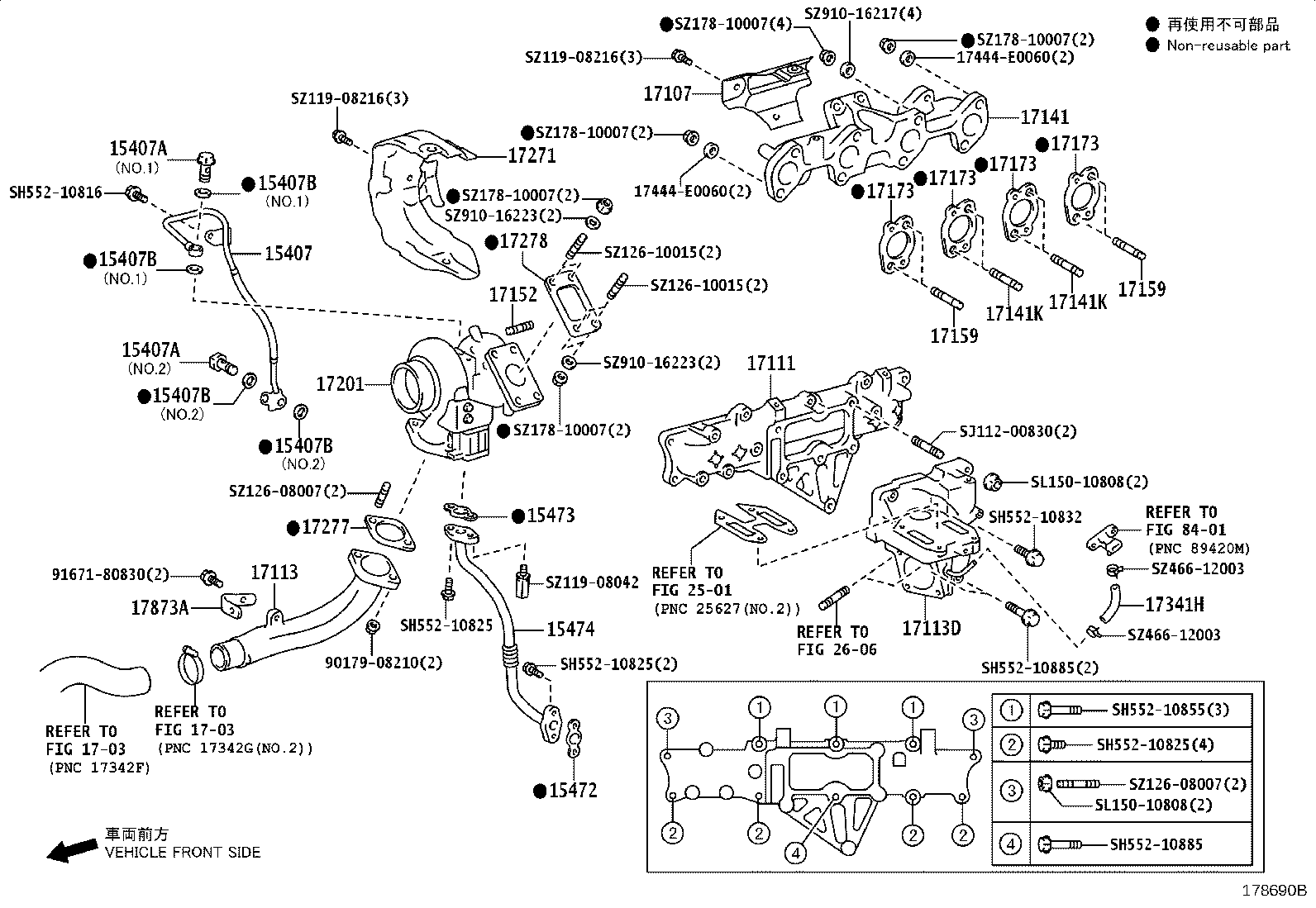

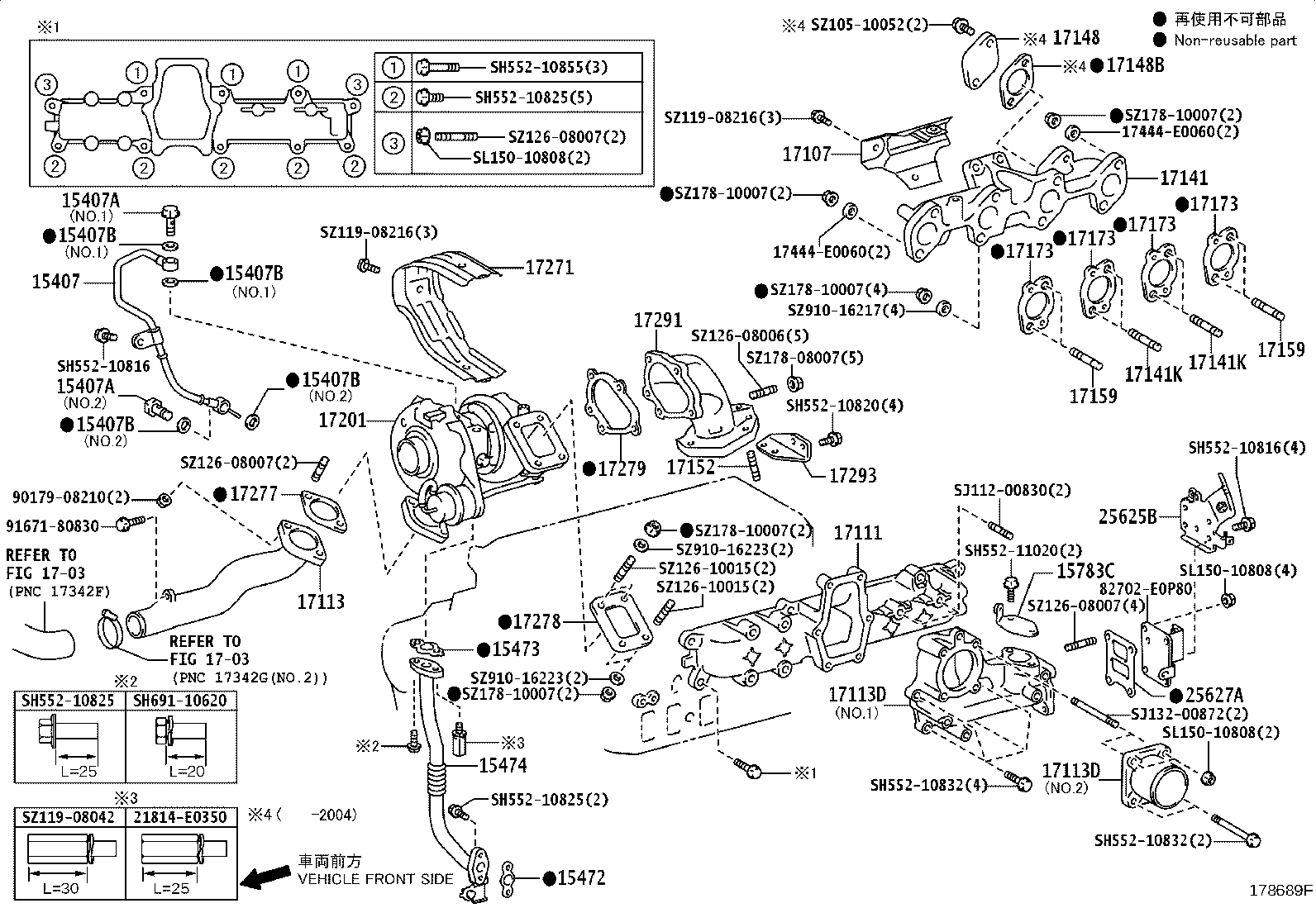

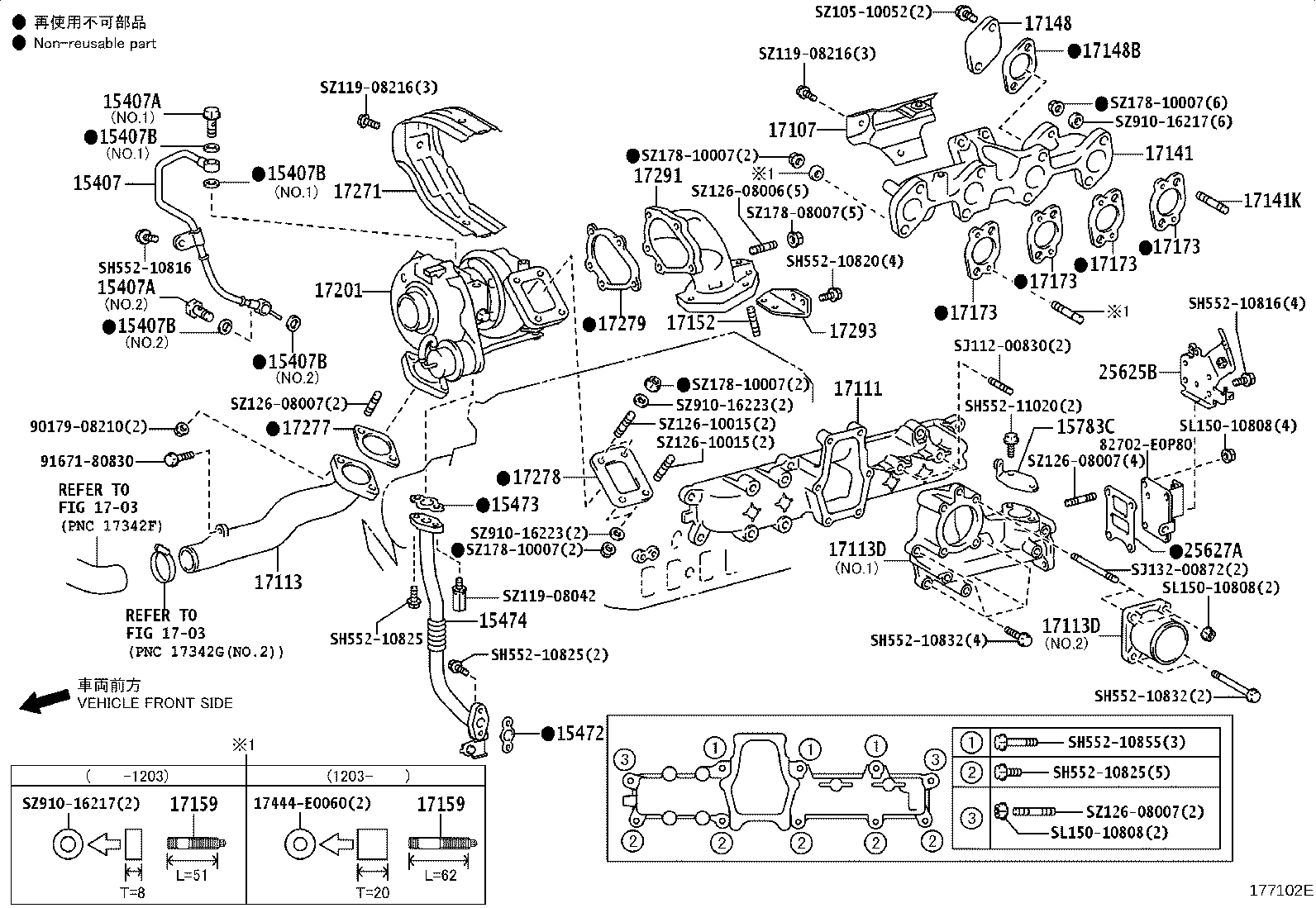

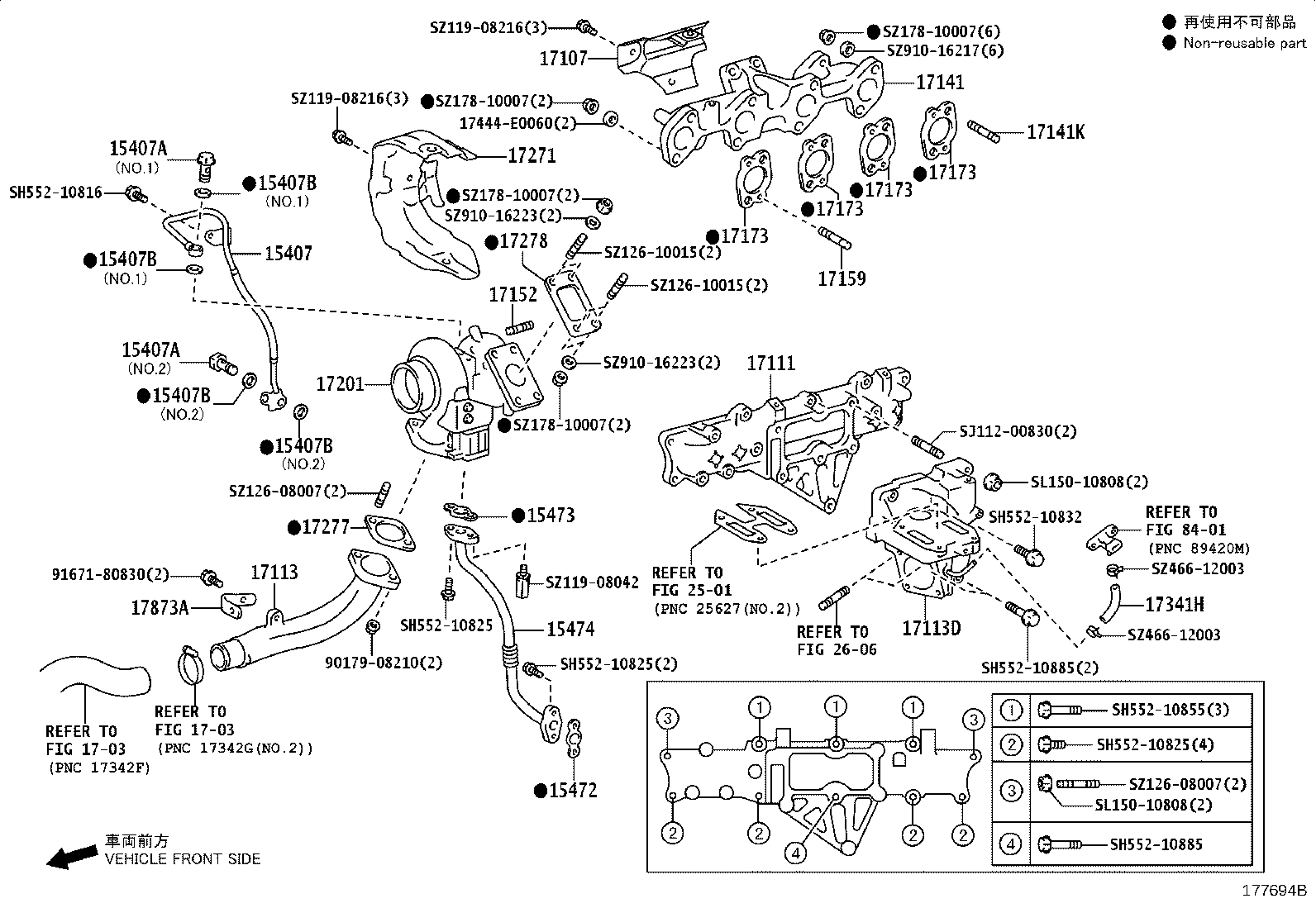

Manifold
33 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|
| 12203D | Pipe Sub-assy, Ventilation |
| 15407 | Pipe Sub-assy, Turbo Oil Inlet |
| 15407A | Bolt, Union(FOR TURBO OIL INLET PIPE) |
| 15407B | Gasket(FOR TURBO OIL INLET PIPE) |
| 15472 | Gasket, Turbo Oil Outlet, NO.1 |
| 15473 | Gasket, Turbo Oil Outlet, NO.2 |
| 15474 | Pipe, Turbo Oil Outlet |
| 15783C | Bracket, Oil Pipe Clamp |
| 17107 | Insulator Sub-assy, Exhaust Manifold Heat |
| 17111 | Manifold, Intake |
| 17113 | Pipe, Intake |
| 17113D | Pipe, Intake, NO.1 |
| 17138D | Bolt, Stud(FOR INTAKE PIPE STAY) |
| 17141 | Manifold, Exhaust |
| 17141K | Bolt, Stud(FOR EXHAUST MANIFOLD TO CYLINDER HEAD) |
| 17148 | Plate, Exhaust Manifold(FOR EGR INLET) |
| 17148B | Gasket, Egr Inlet |
| 17152 | Bolt, Stud(FOR MANIFOLD TO EXHAUST PIPE) |
| 17159 | Bolt, Stud(FOR MANIFOLD TO CYLINDER HEAD) |
| 17172 | Gasket, Manifold TO Cylinder Head |
| 17173 | Gasket, Exhaust Manifold TO Head |
| 17201 | Turbocharger Sub-assy |
| 17255 | Valve, Intake Relief |
| 17271 | Insulator, Turbo, NO.1 |
| 17277 | Gasket, Compressor Outlet |
| 17278 | Gasket, Turbo TO Exhaust Manifold |
| 17279 | Gasket, Turbine Outlet Elbow |
| 17291 | Elbow, Turbine Outlet |
| 17293 | Stay, Turbocharger |
| 17341H | Hose, Air |
| 17873A | Bracket, Intake Air Connector, NO.2 |
| 25625B | Bracket, Egr Valve |
| 25627A | Gasket, Egr Hole Cover Plate, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
