Toyota Land Cruiser 100
1998-01 → 2007-09 · chassis FZJ10#,HDJ100,HZJ105,UZJ100 · catalogue 791350 · General
Discontinued model
Data version 2008-07

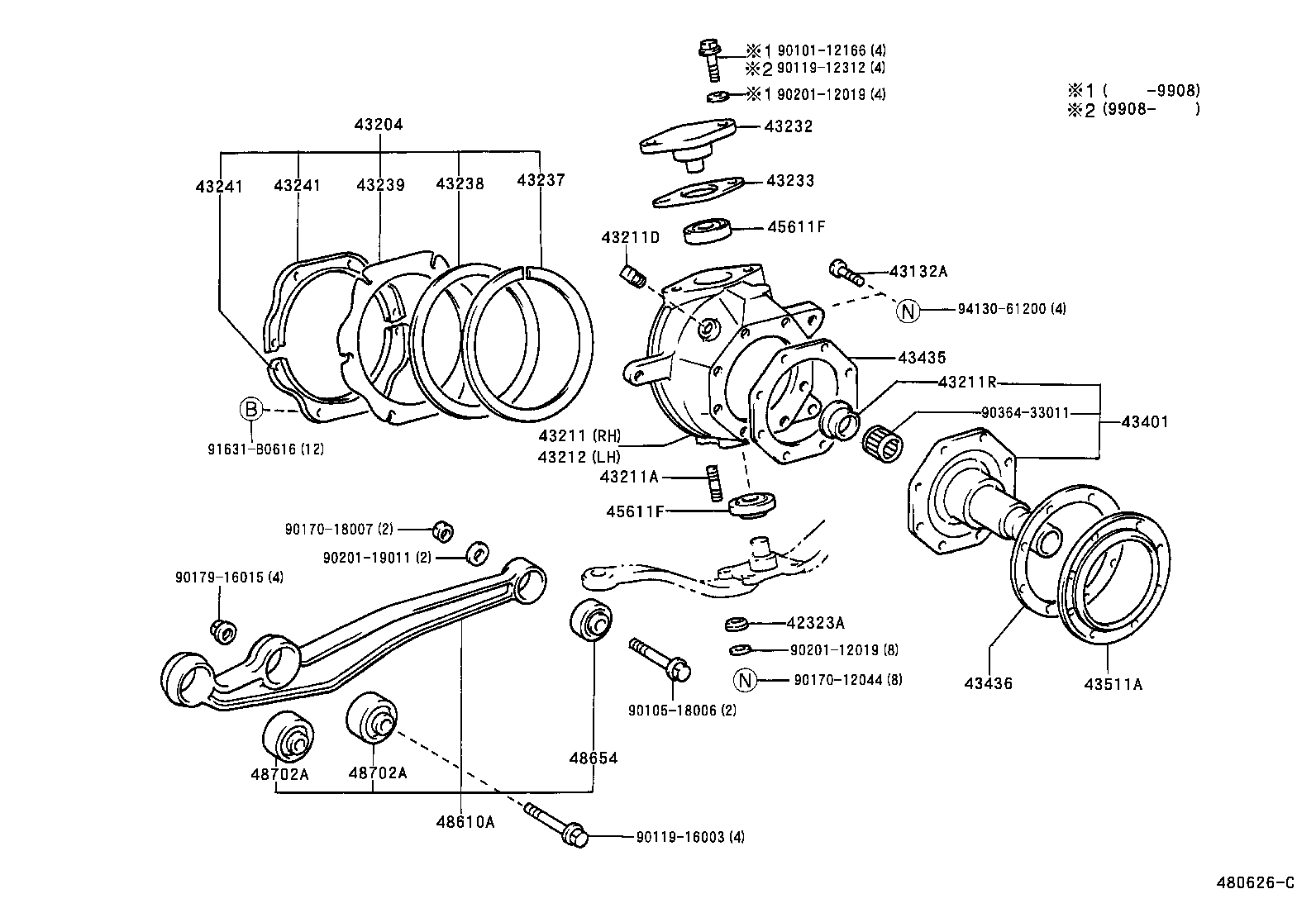

Front Axle Arm & Steering Knuckle
51 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 42323A | Washer, Cone (FOR STEERING KNUCKLE ARM) |
| 43132A | Bolt, Round Hexagon (FOR STEERING KNUCKLE STOPPER BOLT) |
| 43204 | Seal Sub-assy, Steering Knuckle Oil |
| 43211 | Knuckle, Steering, RH |
| 43211A | Bolt, Stud (FOR STEERING SET) |
| 43211D | Plug (FOR STEERING KNUCKLE) |
| 43211G | Bolt, Round Hexagon (FOR STEERING KNUCKLE STOPPER) |
| 43211R | Bush (FOR STEERING KNUCKLE) |
| 43211V | Seal, Oil (FOR STEERING KNUCKLE RH) |
| 43211W | Bush (FOR STEERING KNUCKLE RH) |
| 43212 | Knuckle, Steering, LH |
| 43212L | Seal, Oil (FOR STEERING KNUCKLE LH) |
| 43212M | Bush (FOR STEERING KNUCKLE LH) |
| 43232 | Cap, Steering Knuckle Bearing |
| 43233 | Shim, Steering Knuckle Adjust, NO.1 |
| 43237 | Ring, Steering Knuckle Oil Seal, Inner |
| 43238 | Seal, Steering Knuckle Oil, Inner |
| 43239 | Seal, Steering Knuckle Oil, Outer |
| 43241 | Cover, Steering Kunckle Oil Seal |
| 43324B | Cover, Front Upper Ball Joint Dust, RH |
| 43324C | Cover, Front Upper Ball Joint Dust, LH |
| 43345D | Cover, Lower Ball Joint Dust, RH |
| 43345E | Cover, Lower Ball Joint Dust, LH |
| 43350A | Nut (FOR FRONT UPPER BALL JOINT RH) |
| 43360A | Nut (FOR FRONT UPPER BALL JOINT LH) |
| 43401 | Spindle Sub-assy, Steering Knuckle |
| 43435 | Gasket, Knuckle Spindle |
| 43436 | Gasket, Knuckle Spindle Oil Retainer |
| 43511A | Seal, Dust (FOR FRONT AXLE HUB) |
| 43511J | Seal, Dust(FOR FRONT AXLE HUB RH) |
| 43511K | Seal, Dust(FOR FRONT AXLE HUB LH) |
| 45611F | Bearing(FOR STEERING KNUCKLE ARM) |
| 48167C | Arm, Front Suspension Torque, RH |
| 48167D | Arm, Front Suspension Torque, LH |
| 48190 | Cam Assy, Camber Adjust |
| 48198 | Cam, Camber Adjust, NO.2 |
| 48331D | Bumper, Front Spring, NO.1 RH |
| 48331E | Bumper, Front Spring, NO.1 LH |
| 48610 | Arm Assy, Front Suspension Upper, RH |
| 48610A | Arm Assy, Leading, Front |
| 48620 | Arm Assy, Front Suspension, Lower RH |
| 48630 | Arm Assy, Front Suspension, Upper LH |
| 48632A | Bush, Front Suspension Upper Arm, RH |
| 48632B | Bush, Front Suspension Upper Arm, LH |
| 48640 | Arm Assy, Front Suspension Lower, LH |
| 48654 | Bush, Lower Arm |
| 48654E | Bush, Front Lower Arm, NO.1 RH |
| 48654F | Bush, Front Lower Arm, NO.1 LH |
| 48655D | Bush, Front Lower Arm, NO.2 RH |
| 48655E | Bush, Front Lower Arm, NO.2 LH |
| 48702A | Bush Sub-assy, Leading Arm, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
