Toyota Land Cruiser 100
1998-01 → 2007-09 · chassis FZJ10#,HDJ100,HZJ105,UZJ100 · catalogue 791350 · General
Discontinued model
Data version 2008-07

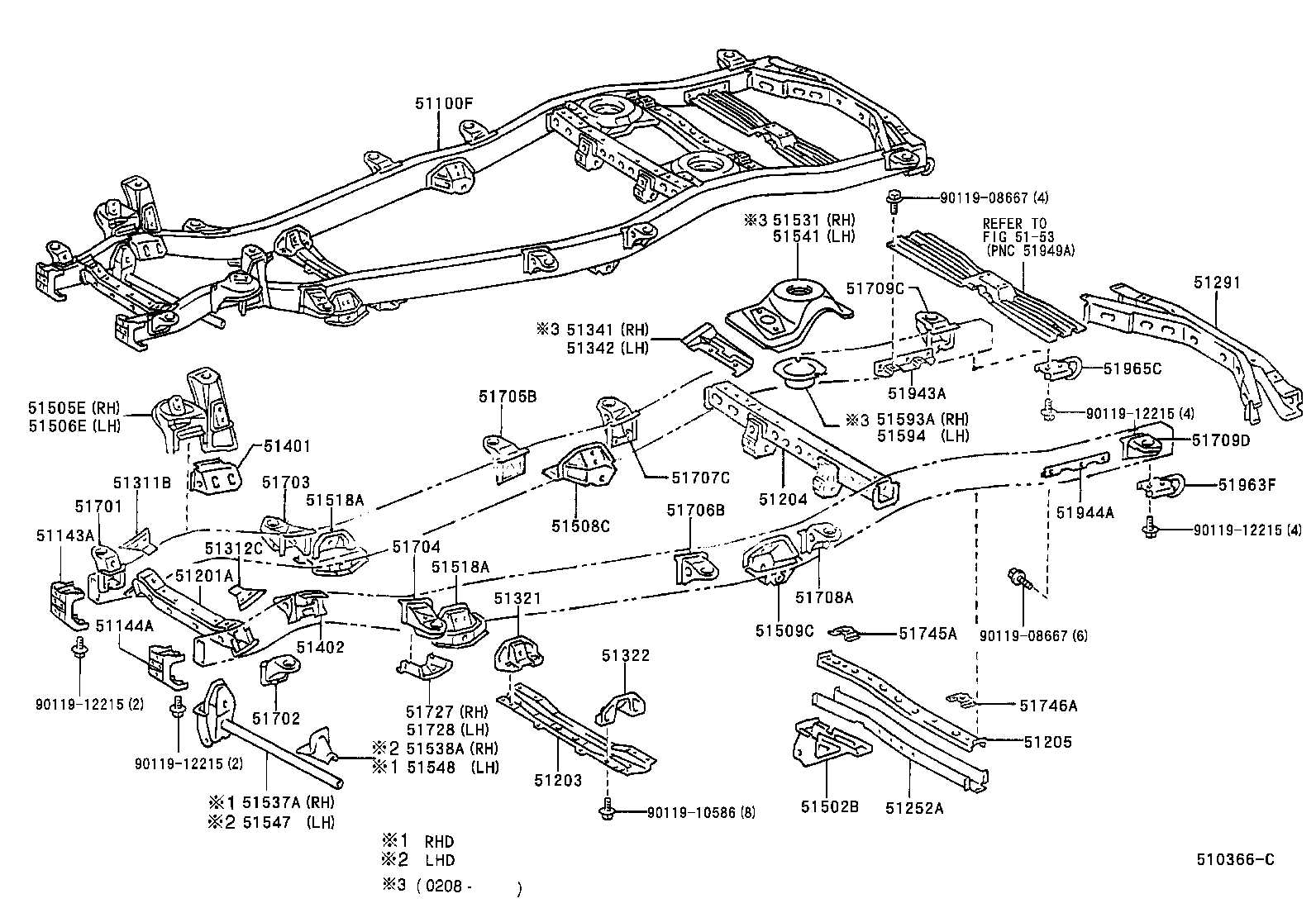

Frame
55 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 51100F | Frame Sub-assy |
| 51143A | Reinforcement, Side Rail, Front RH |
| 51144A | Reinforcement, Side Rail, Front LH |
| 51201A | Crossmember Sub-assy, Frame, Front |
| 51203 | Crossmember Sub-assy, Frame, NO.2 |
| 51204 | Crossmember Sub-assy, Frame, NO.3 |
| 51205 | Crossmember Sub-assy, Frame, NO.4 |
| 51205C | Crossmember Sub-assy, Frame, NO.5 |
| 51206B | Crossmember Sub-assy, Frame, NO.6 |
| 51207B | Crossmember Sub-assy, Frame, NO.7 |
| 51252A | Crossmember, Frame, NO.5 Lower |
| 51291 | Crossmember, Frame, Rear |
| 51311B | Gusset, Frame Front Crossmember, RH |
| 51312C | Gusset, Frame Front Crossmember, LH |
| 51321 | Gusset, Crossmember, NO.2 RH |
| 51322 | Gusset, Crossmember, NO.2 LH |
| 51341 | Gusset, Frame NO.4 Crossmember, RH |
| 51342 | Gusset, Frame NO.4 Crossmember, LH |
| 51401 | Bracket Sub-assy, Engine Front Mounting, RH |
| 51402 | Bracket Sub-assy, Engine Front Mounting, LH |
| 51501 | Support Sub-assy, Suspension Arm, RH |
| 51502 | Support Sub-assy, Suspension Arm, LH |
| 51502B | Bracket Sub-assy, Lateral Rod Support |
| 51505E | Bracket Sub-assy, Front Spring Support, RH |
| 51506E | Bracket Sub-assy, Front Spring Support, LH |
| 51508C | Bracket Sub-assy, Lower Control Link, RH |
| 51509C | Bracket Sub-assy, Lower Control Link, LH |
| 51518A | Bracket, Leading Arm |
| 51531 | Bracket, Rear Spring Support, RH |
| 51537A | Bracket, Lateral Rod Support, Front RH |
| 51538A | Stay, Lateral Rod Support, Front RH |
| 51541 | Bracket, Rear Spring Support, LH |
| 51547 | Bracket, Lateral Rod Support, Front LH |
| 51548 | Stay, Lateral Rod Support, Front LH |
| 51593A | Bracket, Rear Spring Bumper, RH |
| 51594 | Bracket, Rear Spring Bumper, LH |
| 51701 | Bracket Sub-assy, Cab Mounting, NO.1 RH |
| 51702 | Bracket Sub-assy, Cab Mounting, NO.1 LH |
| 51703 | Bracket Sub-assy, Cab Mounting, NO.2, RH |
| 51704 | Bracket Sub-assy, Cab Mounting, NO.2 LH |
| 51705B | Bracket Sub-assy, Cab Mounting, NO.3 RH |
| 51706B | Bracket Sub-assy, Cab Mounting, NO.3 LH |
| 51707C | Bracket Sub-assy, Cab Mounting, NO.4 RH |
| 51708A | Bracket Sub-assy, Cab Mounting, NO.4 LH |
| 51709C | Bracket Sub-assy, Cab Mounting, NO.5 RH |
| 51709D | Bracket Sub-assy, Cab Mounting, NO.5 LH |
| 51727 | Gusset, Cab Mounting, NO.2 RH |
| 51728 | Gusset, Cab Mounting, NO.2 LH |
| 51745A | Bracket, Rear Body Mounting, NO.5 RH |
| 51746A | Bracket, Rear Body Mounting, NO.5 LH |
| 51943A | Bracket, Spare Wheel Carrier |
| 51944A | Bracket, Spare Wheel Carrier, NO.2 |
| 51961E | Hook, Front |
| 51963F | Hook, Transport |
| 51965C | Hook, Rear |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
