Toyota Lexus LX470
1998-01 → 2007-08 · chassis UZJ100 · catalogue 792350 · General
Discontinued model
Data version 2008-04

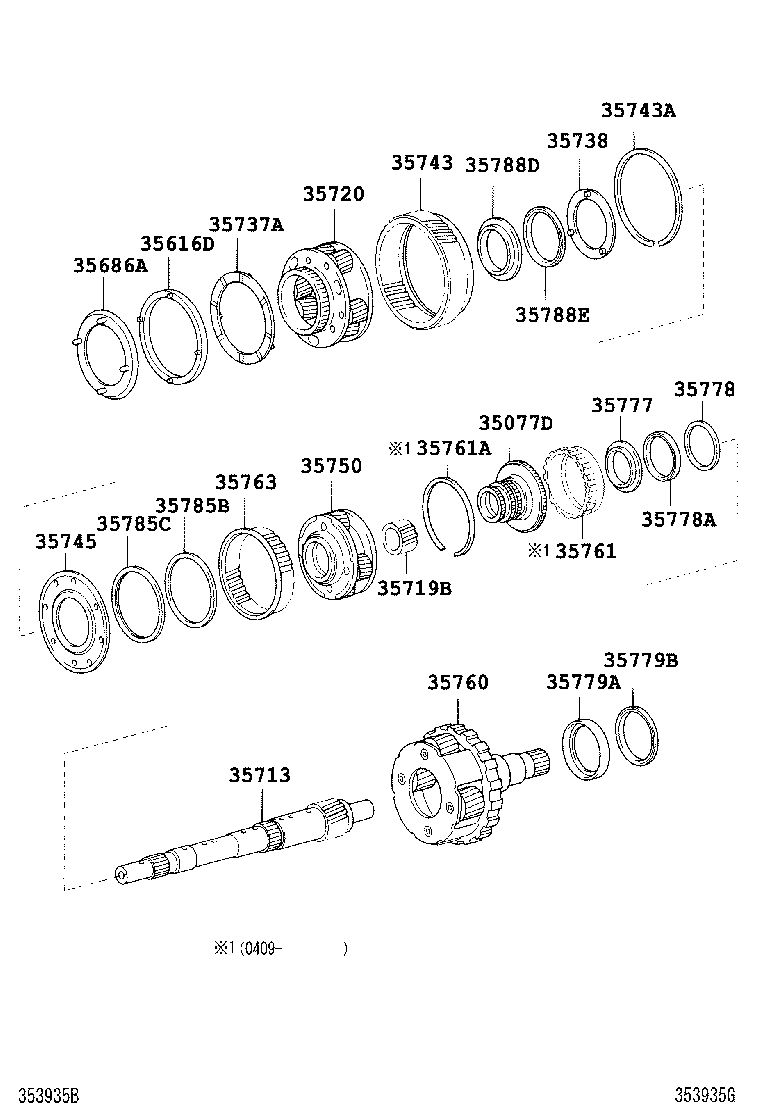

Planetary Gear, Reverse Piston & Counter Gear(ATM)
43 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 35073 | Shaft Sub-assy, Output |
| 35073B | Ring, O (FOR OUTPUT SHAFT) |
| 35073C | Bearing, Radial Ball (FOR OUTPUT SHAFT FRONT) |
| 35073D | Bearing, Radial Ball (FOR OUTPUT SHAFT REAR) |
| 35073F | Spacer, NO.1 (FOR OUTPUT SHAFT REAR BEARING) |
| 35073J | Ring, Hole Snap (FOR OUTPUT SHAFT) |
| 35073K | Ring, Shaft Snap (FOR OUTPUT SHAFT REAR BEARING) |
| 35077D | Flange Sub-assy, RR Planetary Ring Gear |
| 35616D | Washer, Clutch Drum Thrust |
| 35686A | Washer, Clutch Drum Thrust, NO.2 |
| 35713 | Shaft, Intermediate |
| 35719B | Gear, Planetary Sun |
| 35720 | Gear Assy, Front Planetary |
| 35733 | Gear, Parking Lock |
| 35737A | Washer, Planetary Carrier Thrust, NO.1 |
| 35738 | Washer, Planetary Carrier Thrust, NO.2 |
| 35743 | Gear, Front Planetary Ring |
| 35743A | Ring, Shaft Snap (FOR FRONT PLANETARY RING GEAR) |
| 35743B | Ring, Hole Snap (FOR FRONT PLANETARY RING GEAR) |
| 35745 | Flange, Front Planetary Ring Gear |
| 35748B | Ring, Intermediate Shaft Oil Seal |
| 35750 | Gear Assy, Center Planetary |
| 35760 | Gear Assy, Rear Planetary |
| 35761 | Gear, Rear Planetary Ring |
| 35761A | Ring, Hole Snap (FOR REAR PLANETARY RING GEAR) |
| 35762 | Flange, Rear Planetary Ring Gear |
| 35762A | Bearing, Thrust Needle Roller (FOR REAR PLANETARY FLANGE) |
| 35762B | Ring, Hole Snap (FOR REAR PLANETARY RING GEAR FLANGE) |
| 35762C | Ring, Shaft Snap (FOR REAR PLANETARY RING GEAR) |
| 35763 | Gear, Center Planetary Ring |
| 35770A | Bearing, Thrust (FOR OUTPUT SHAFT) |
| 35777 | Race, Thrust Bearing, NO.7 |
| 35778 | Race, Thrust Bearing, NO.8 |
| 35778A | Bearing, Thrust Needle Roller |
| 35779A | Race, Thrust Bearing, NO.9 |
| 35779B | Bearing, Thrust Needle Roller |
| 35785B | Race, Thrust Bearing, NO.4 |
| 35785C | Bearing, Thrust Needle Roller |
| 35788D | Race, Thrust Bearing, NO.3 |
| 35788E | Bearing, Thrust Needle Roller |
| 35790A | Clutch Assy, 1 Way |
| 35790B | Ring, Hole Snap (FOR 1 WAY CLUTCH) |
| 35793B | Retainer, 1 Way Clutch |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
