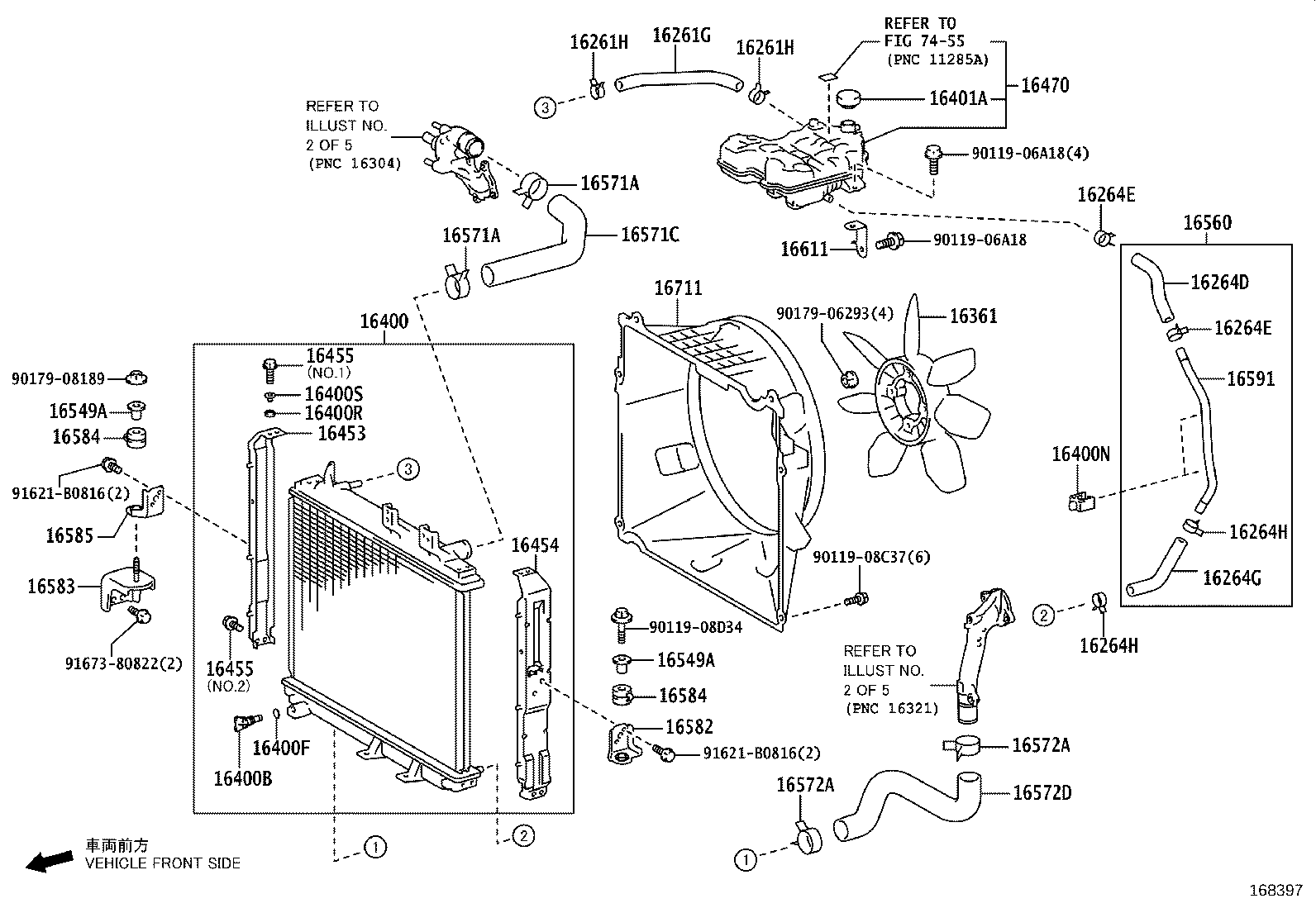

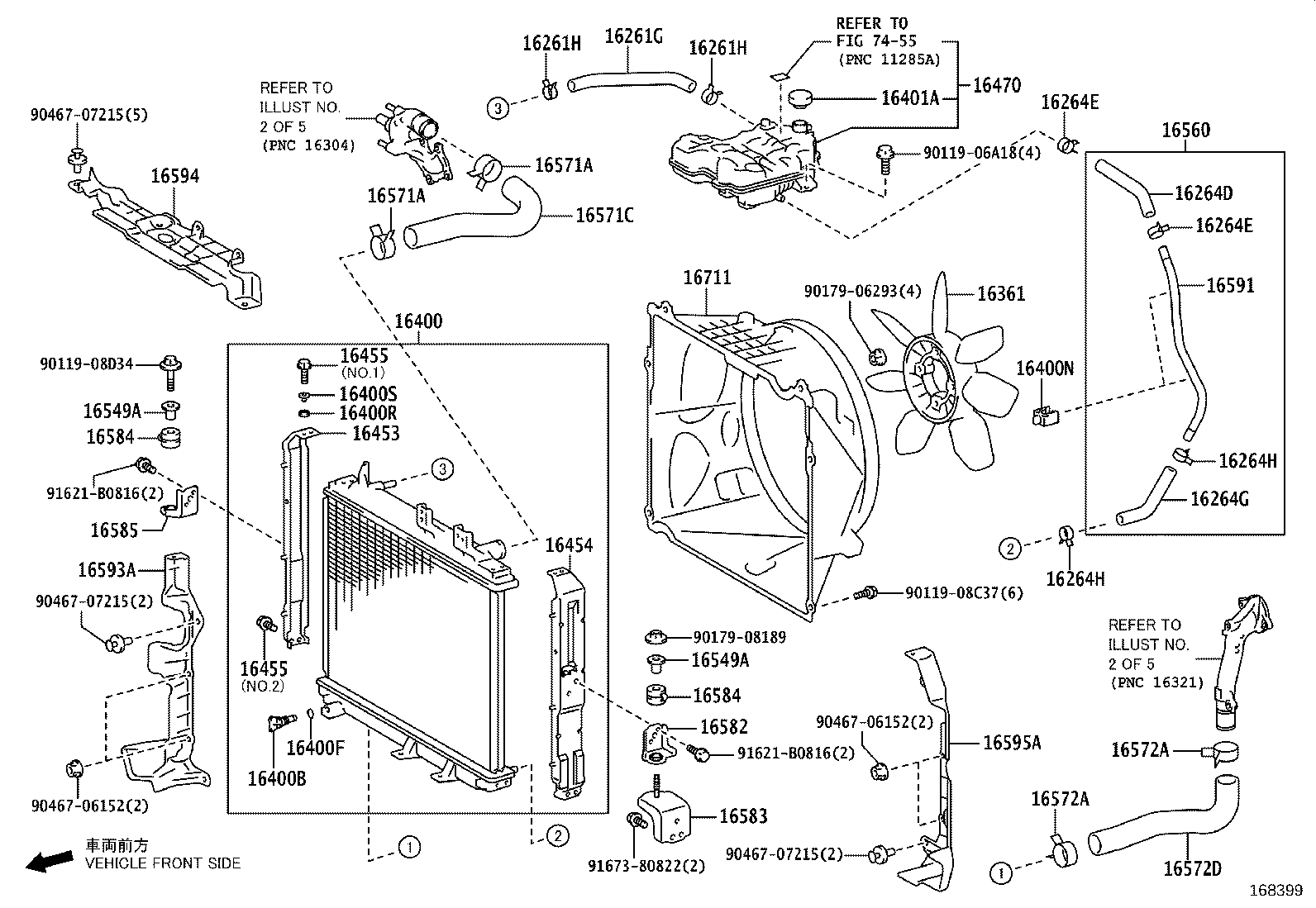

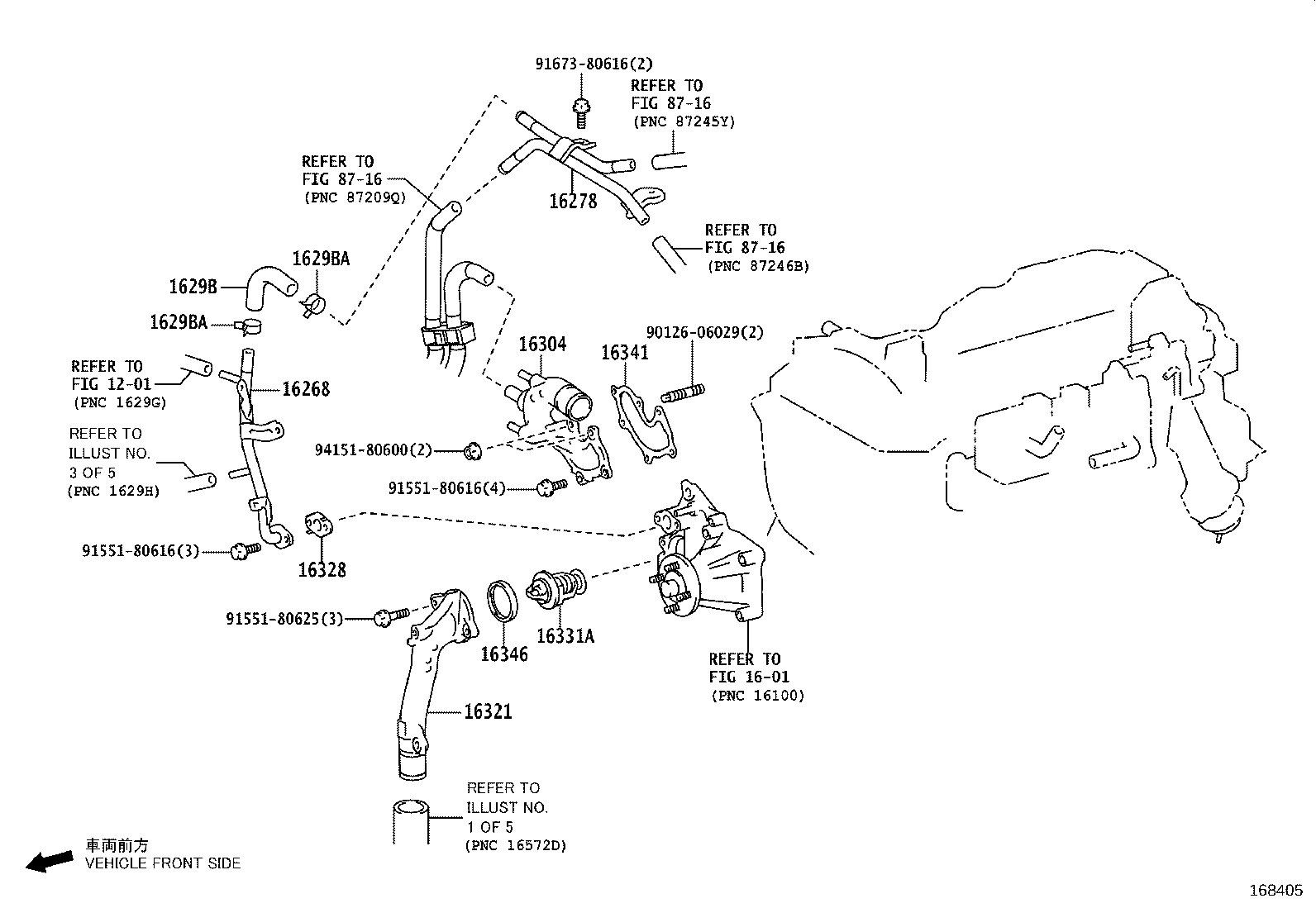

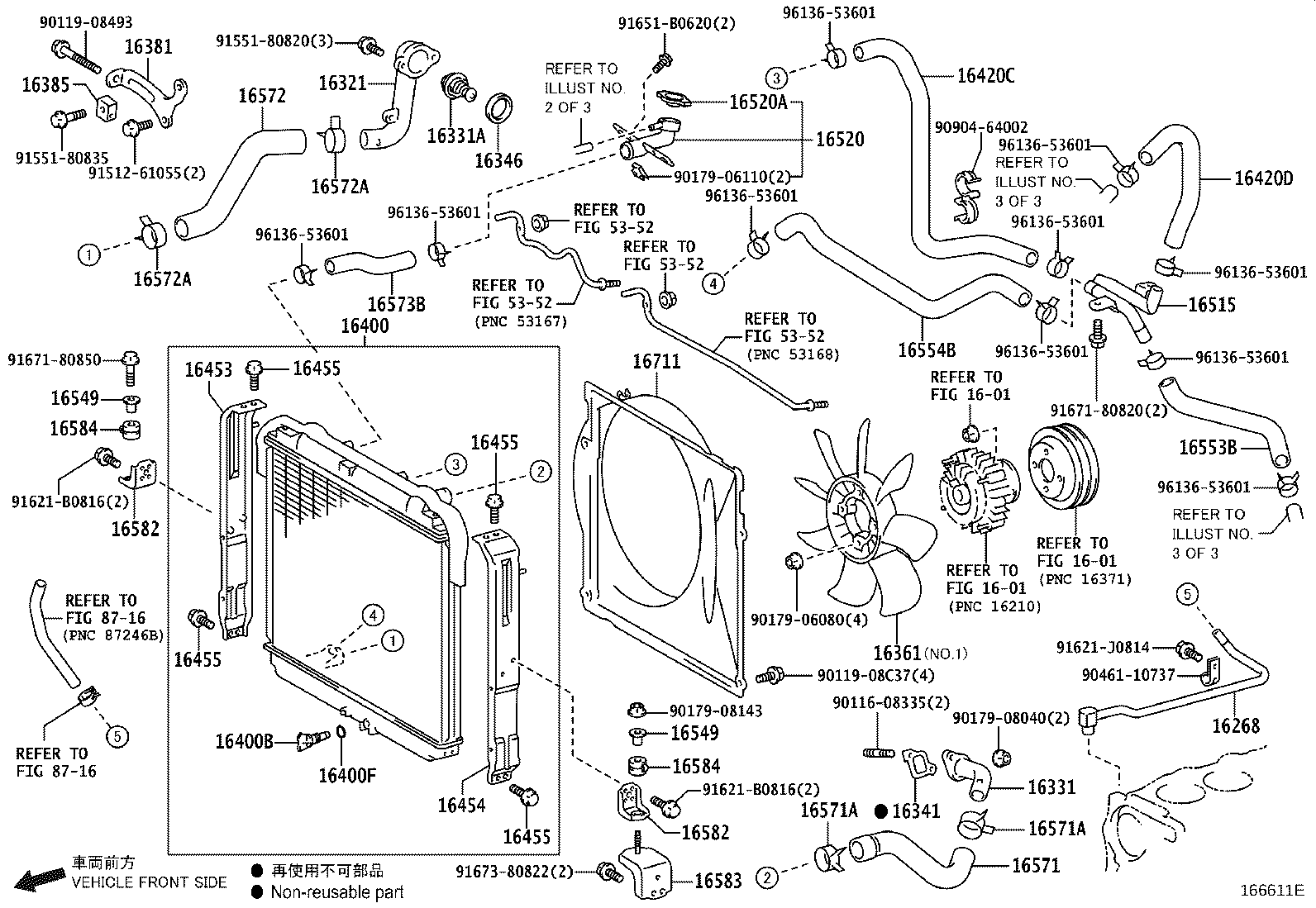

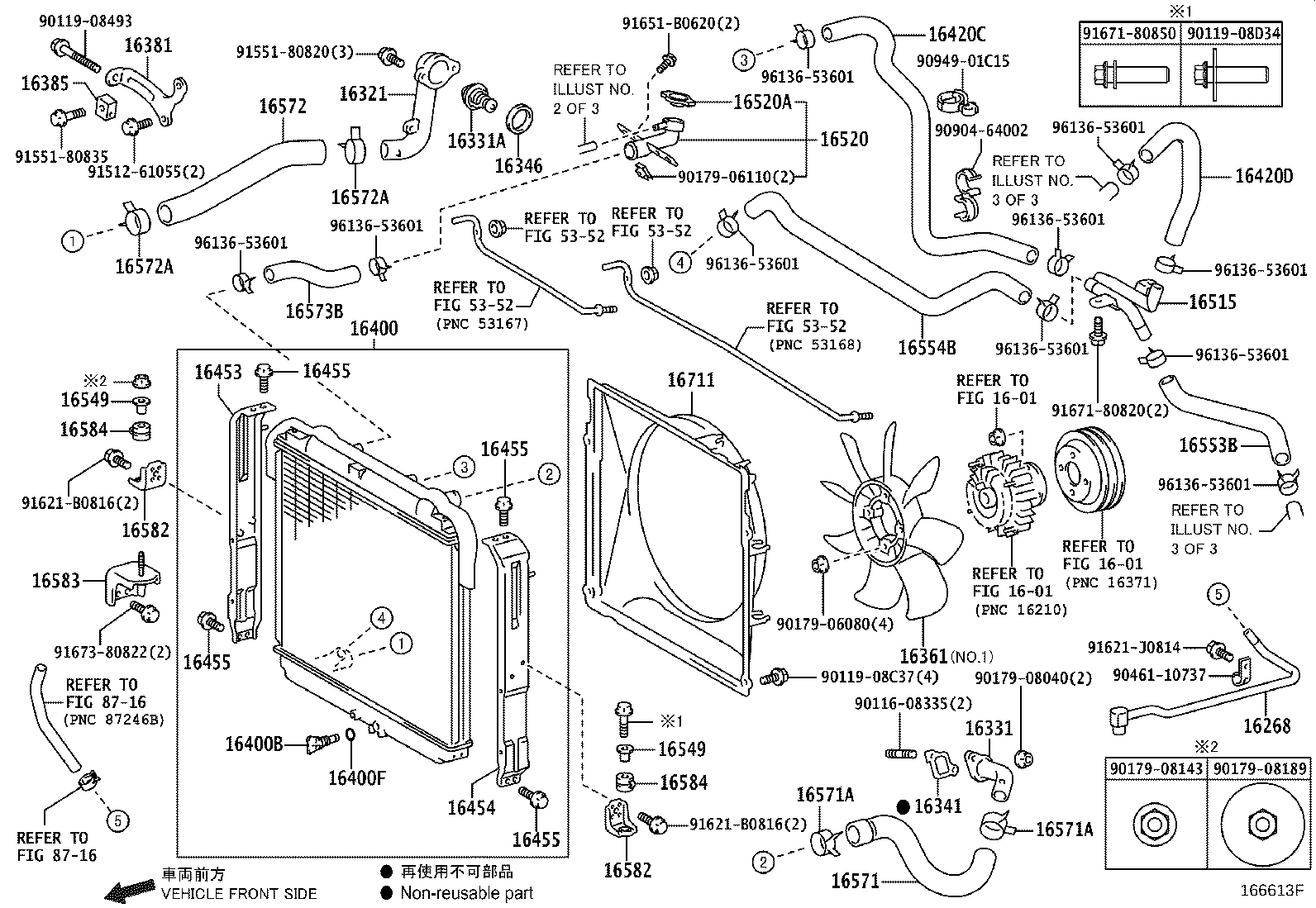

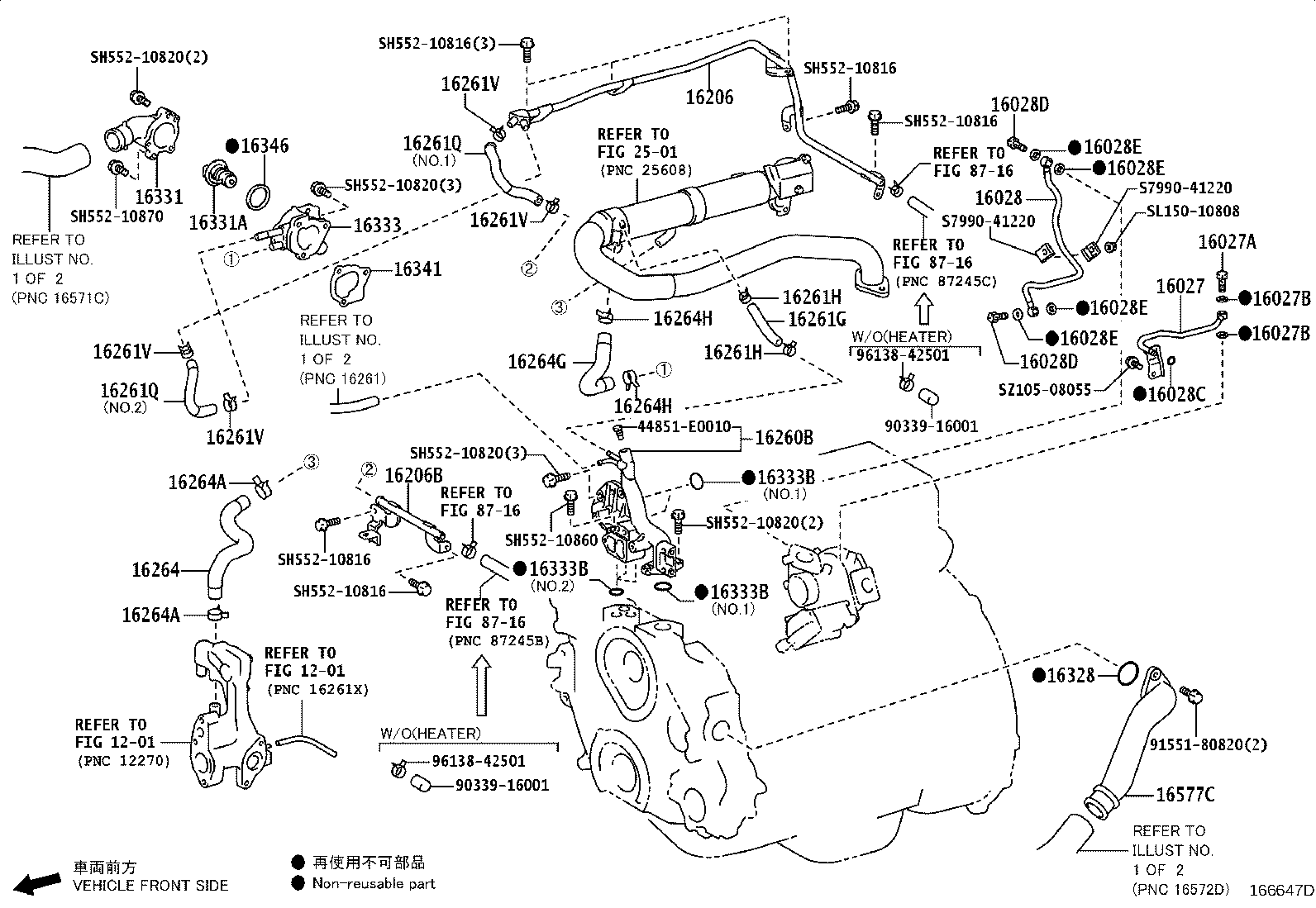

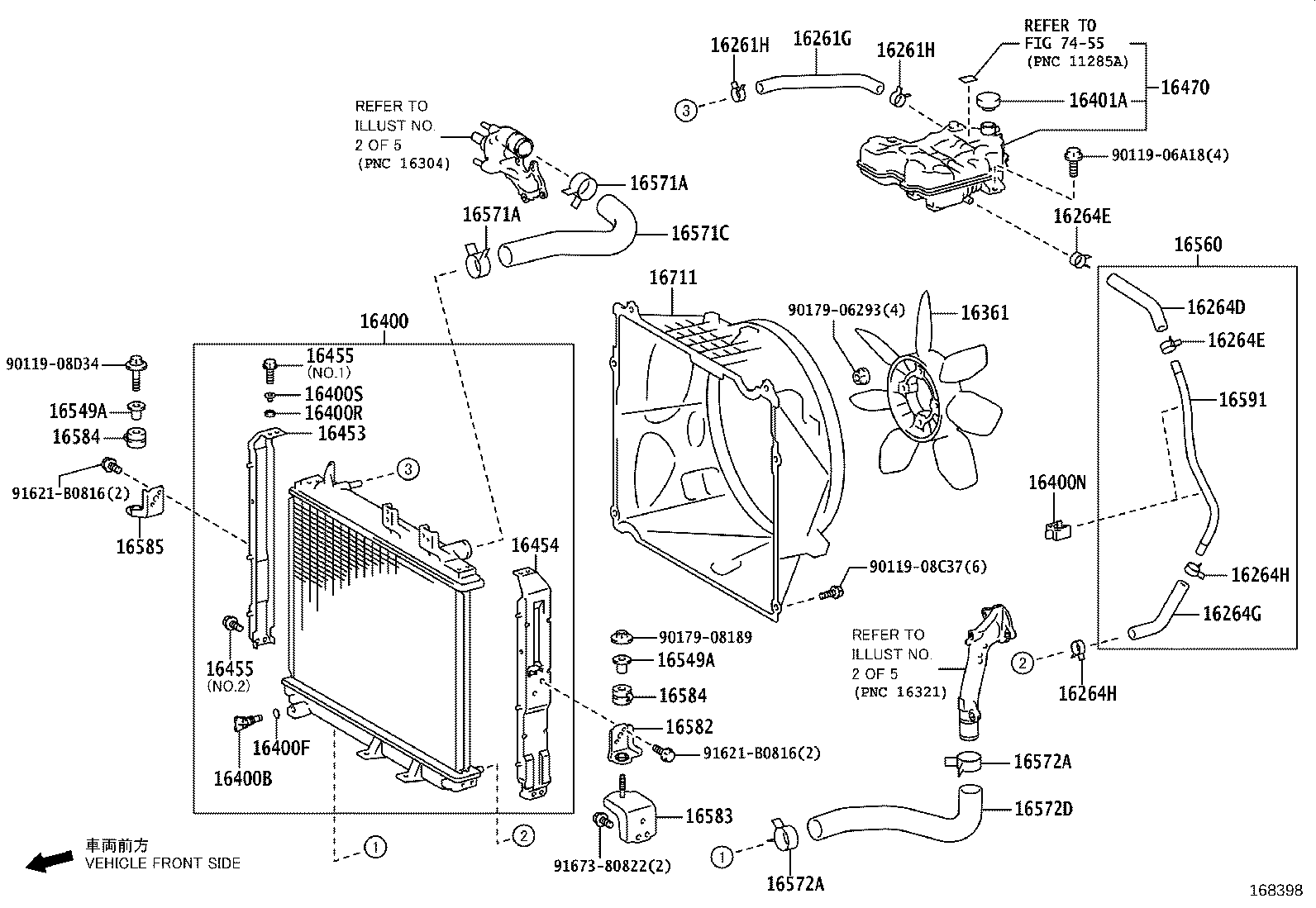

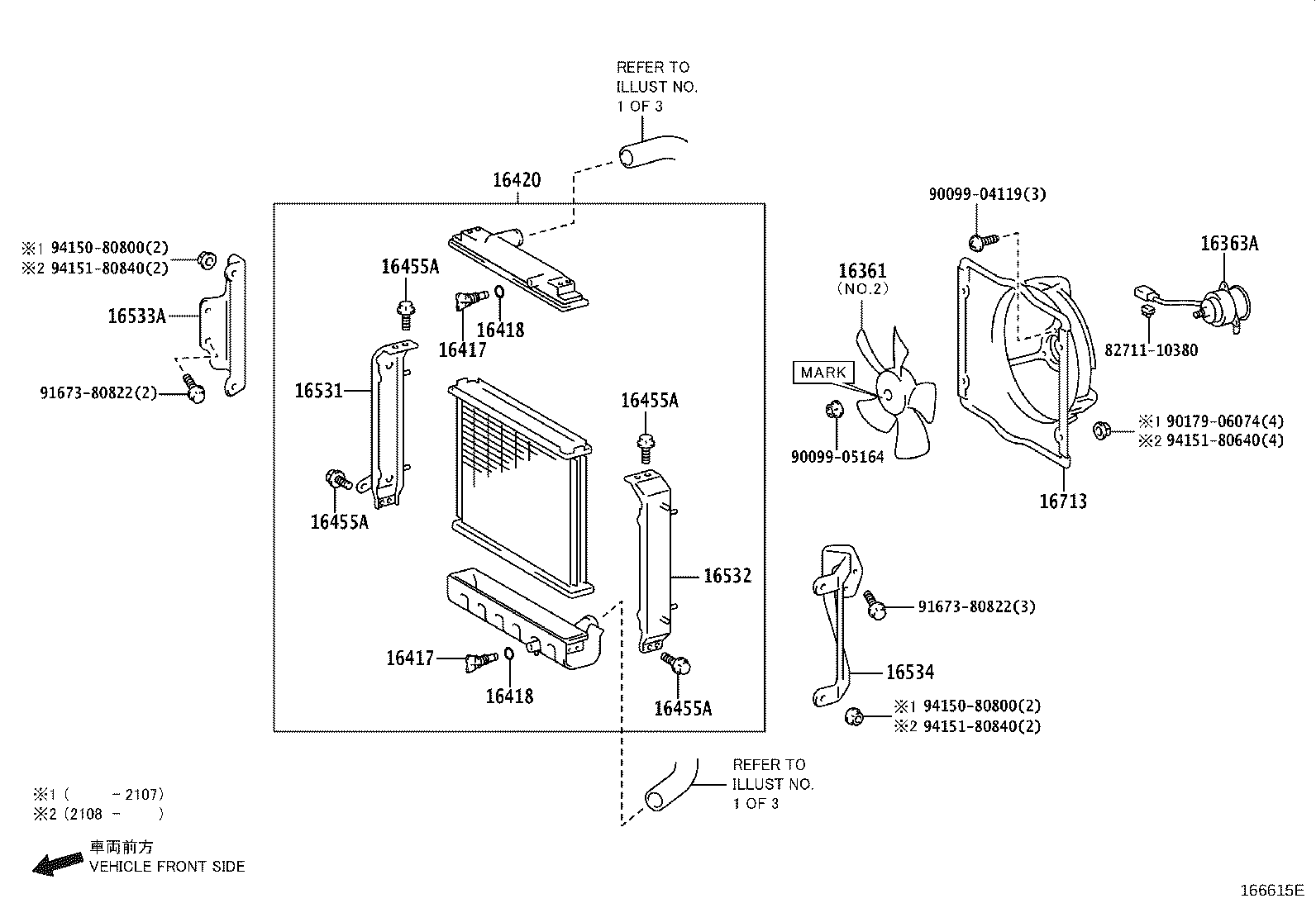

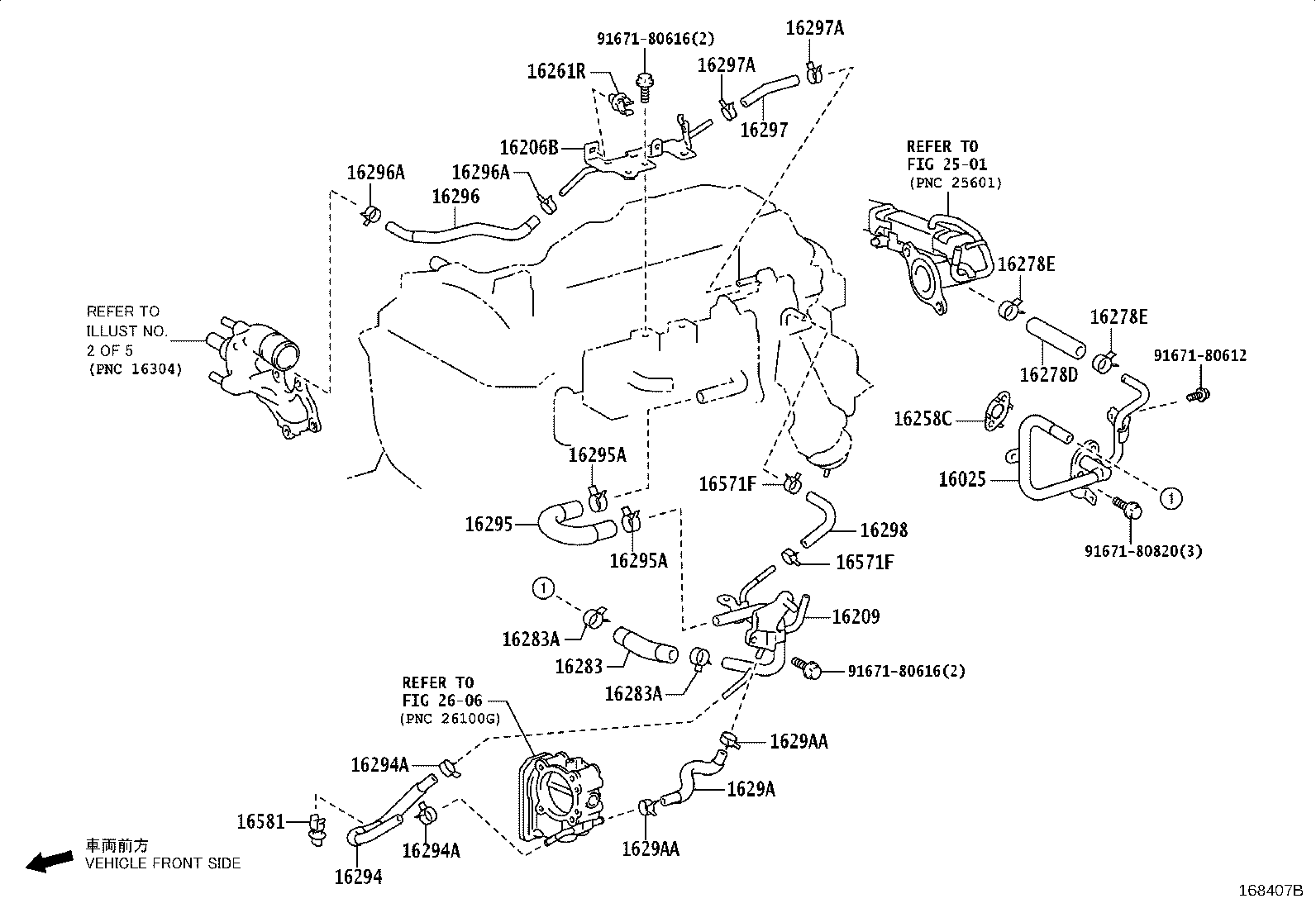

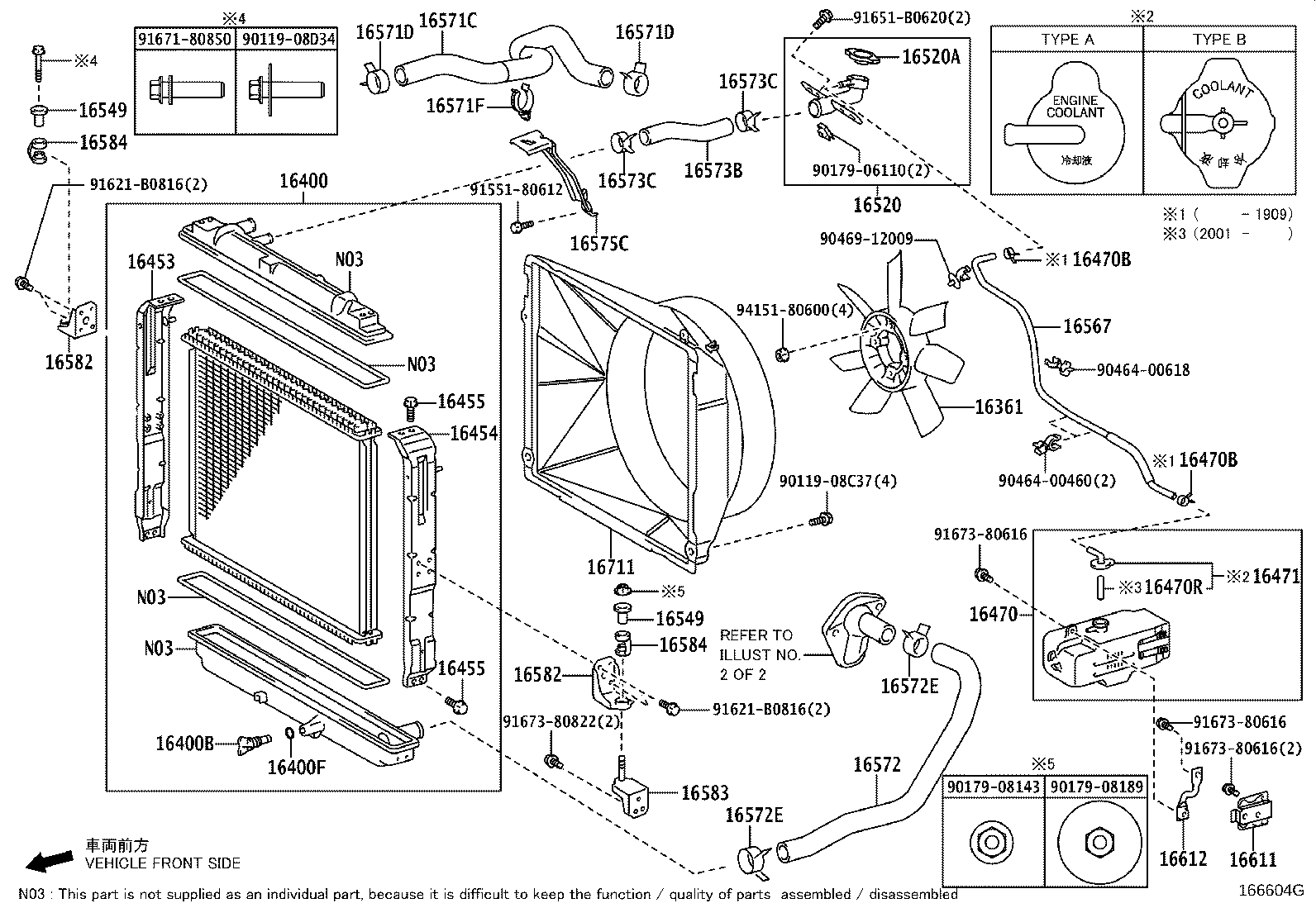

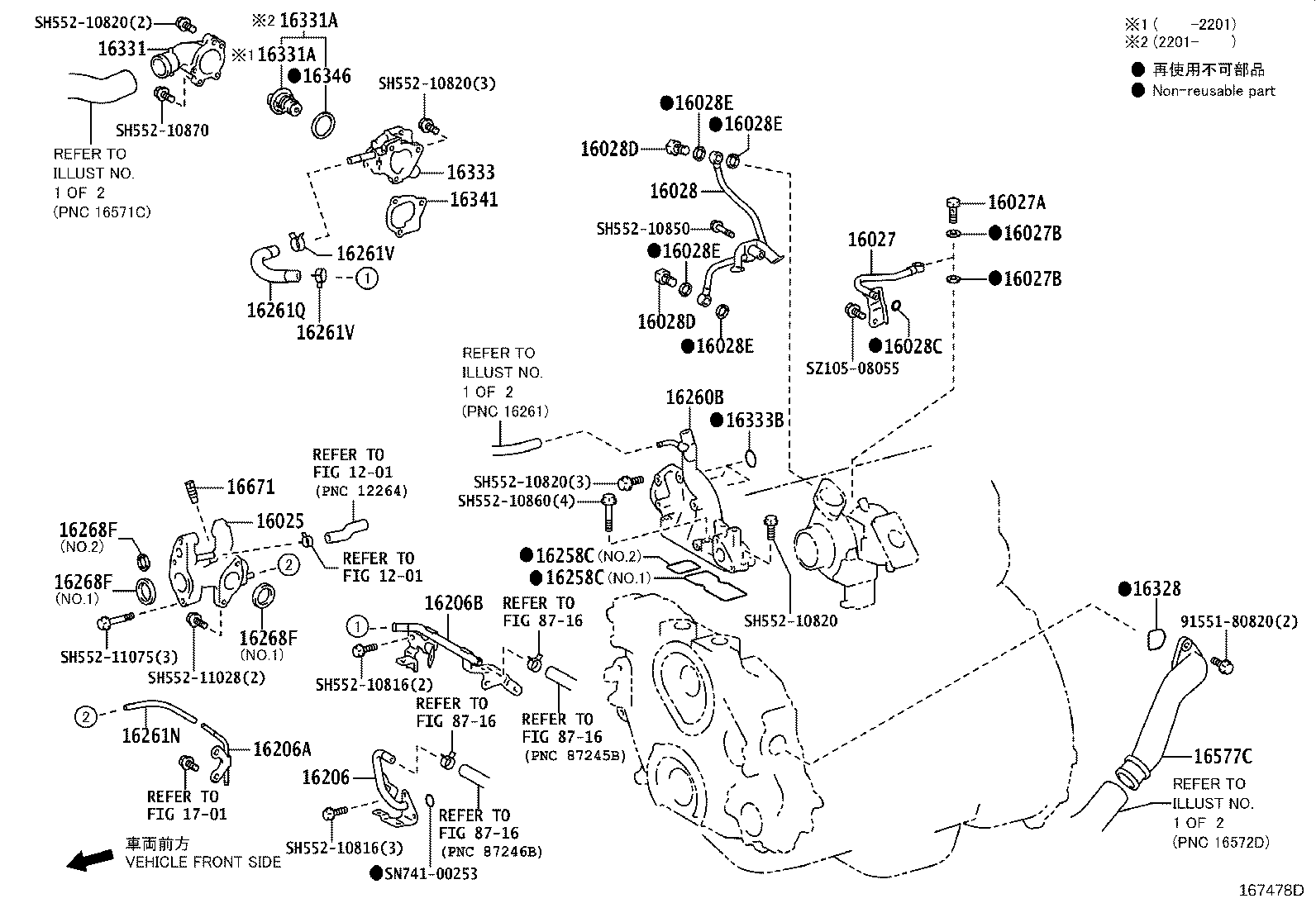

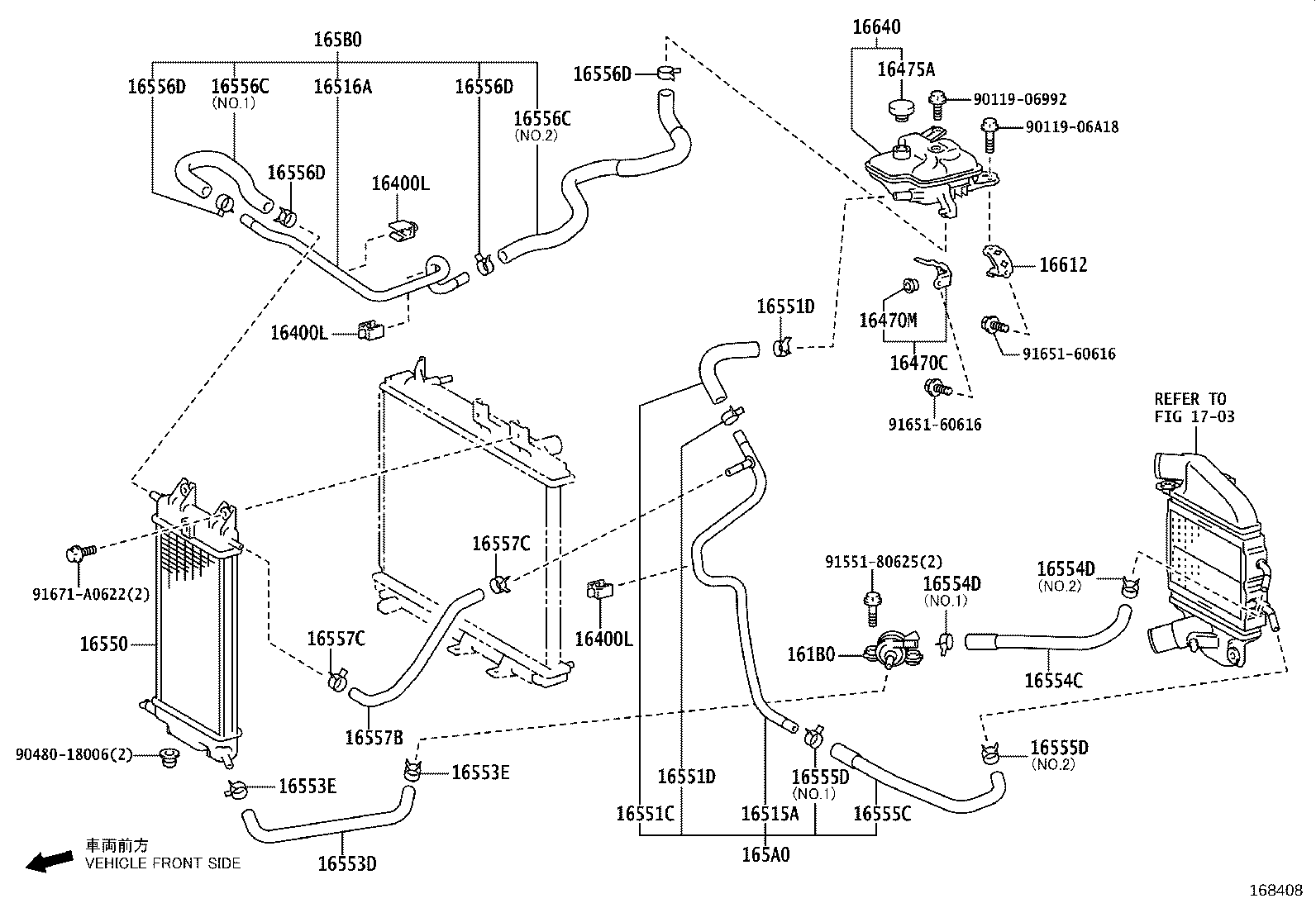

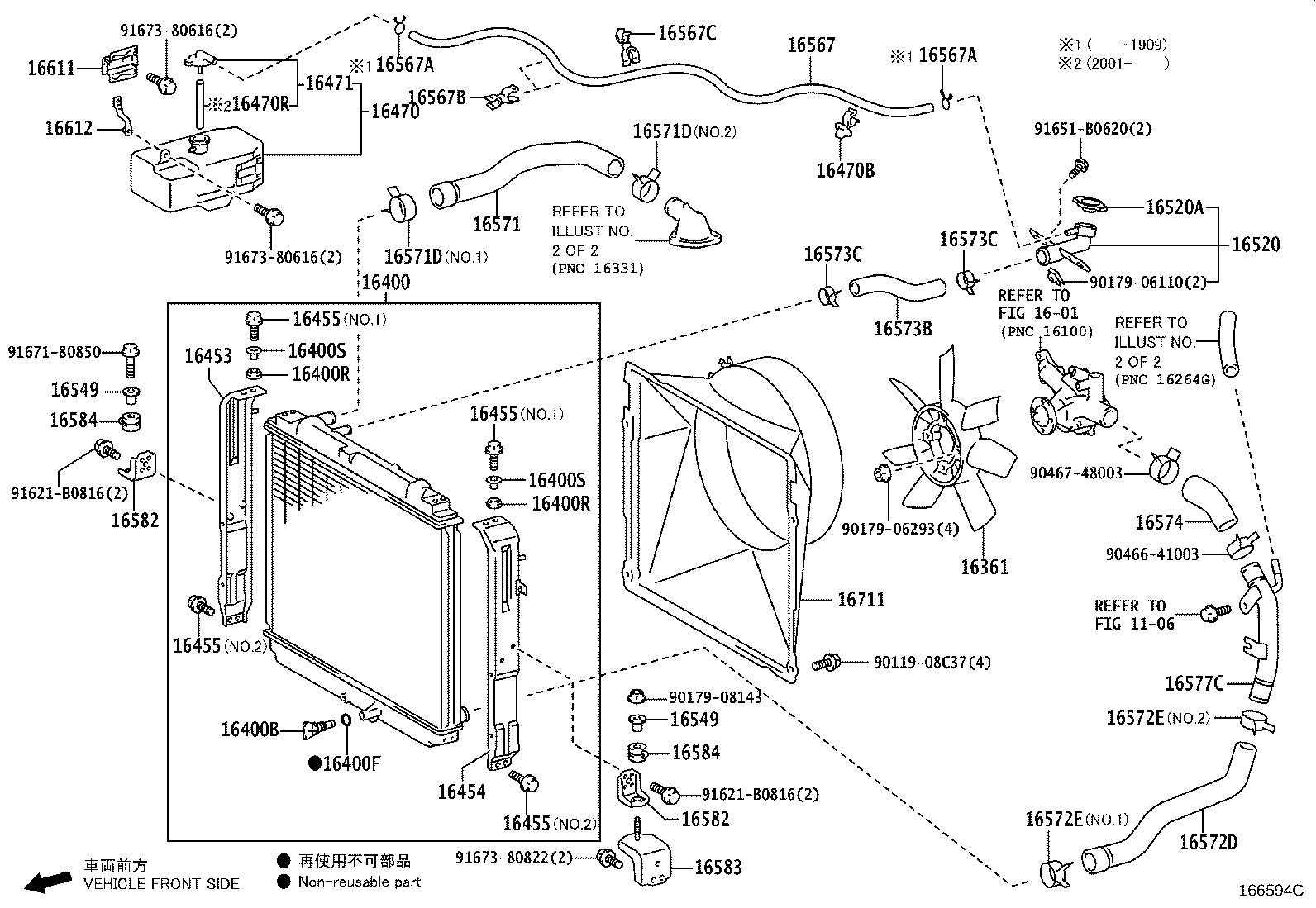

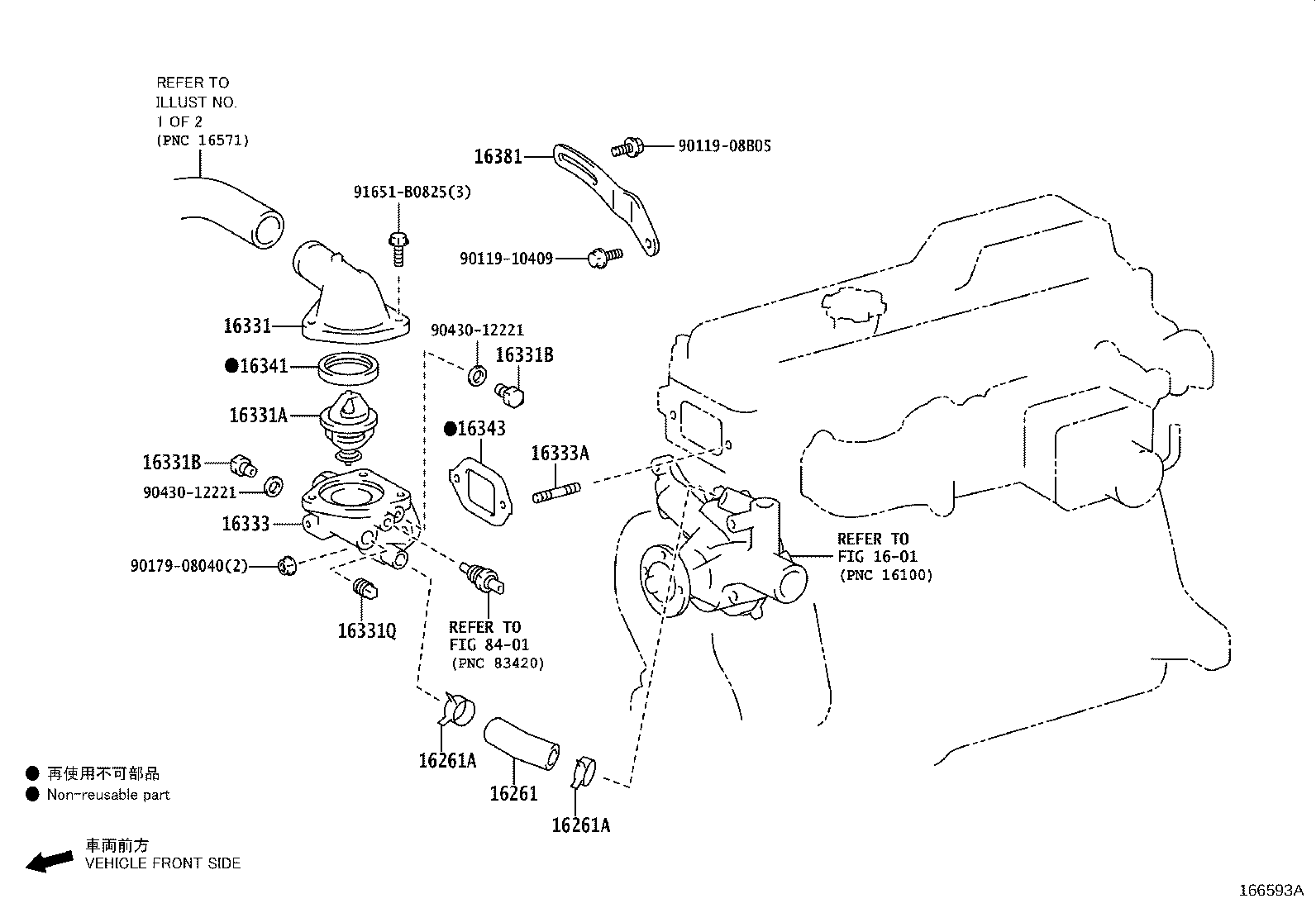

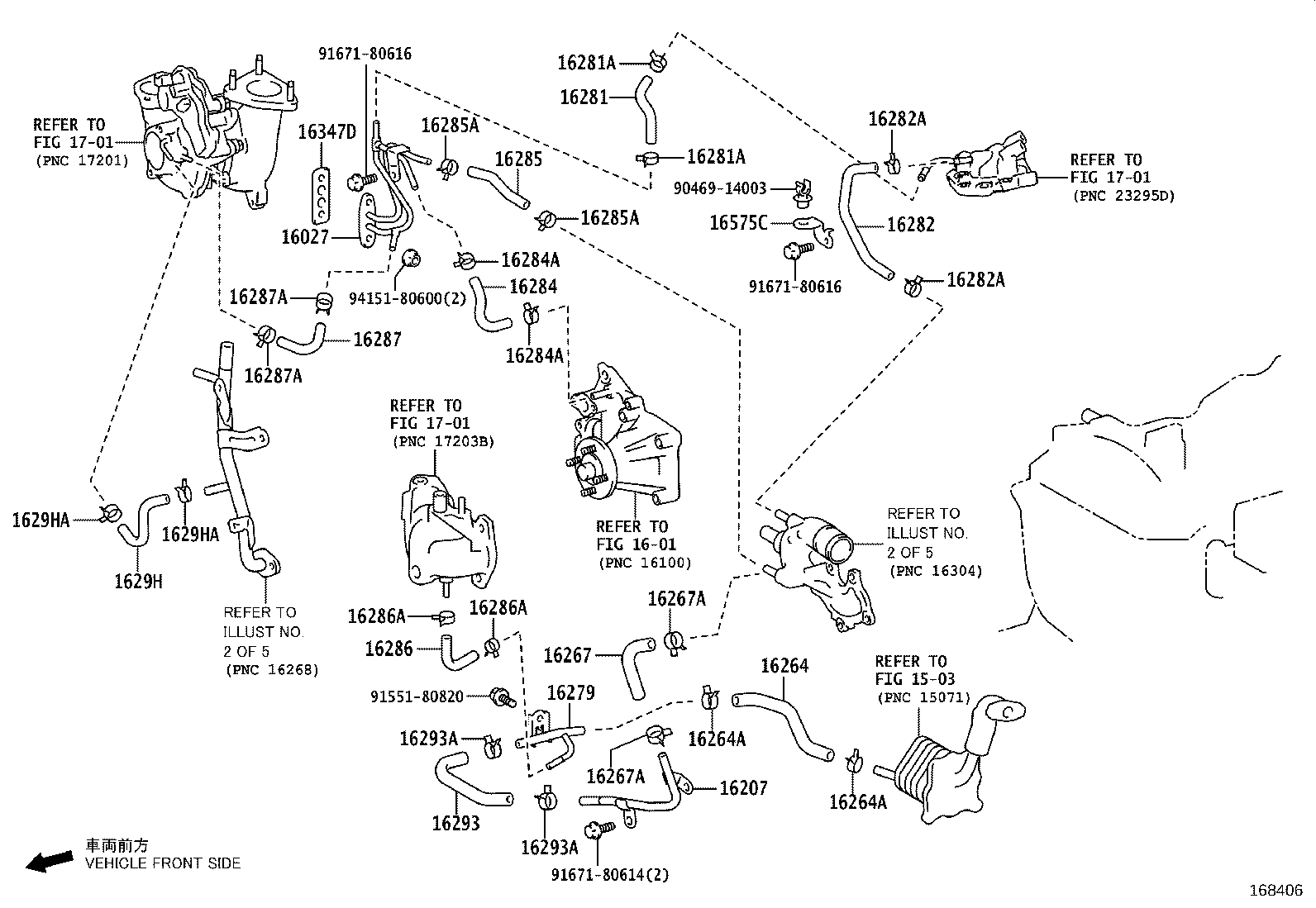

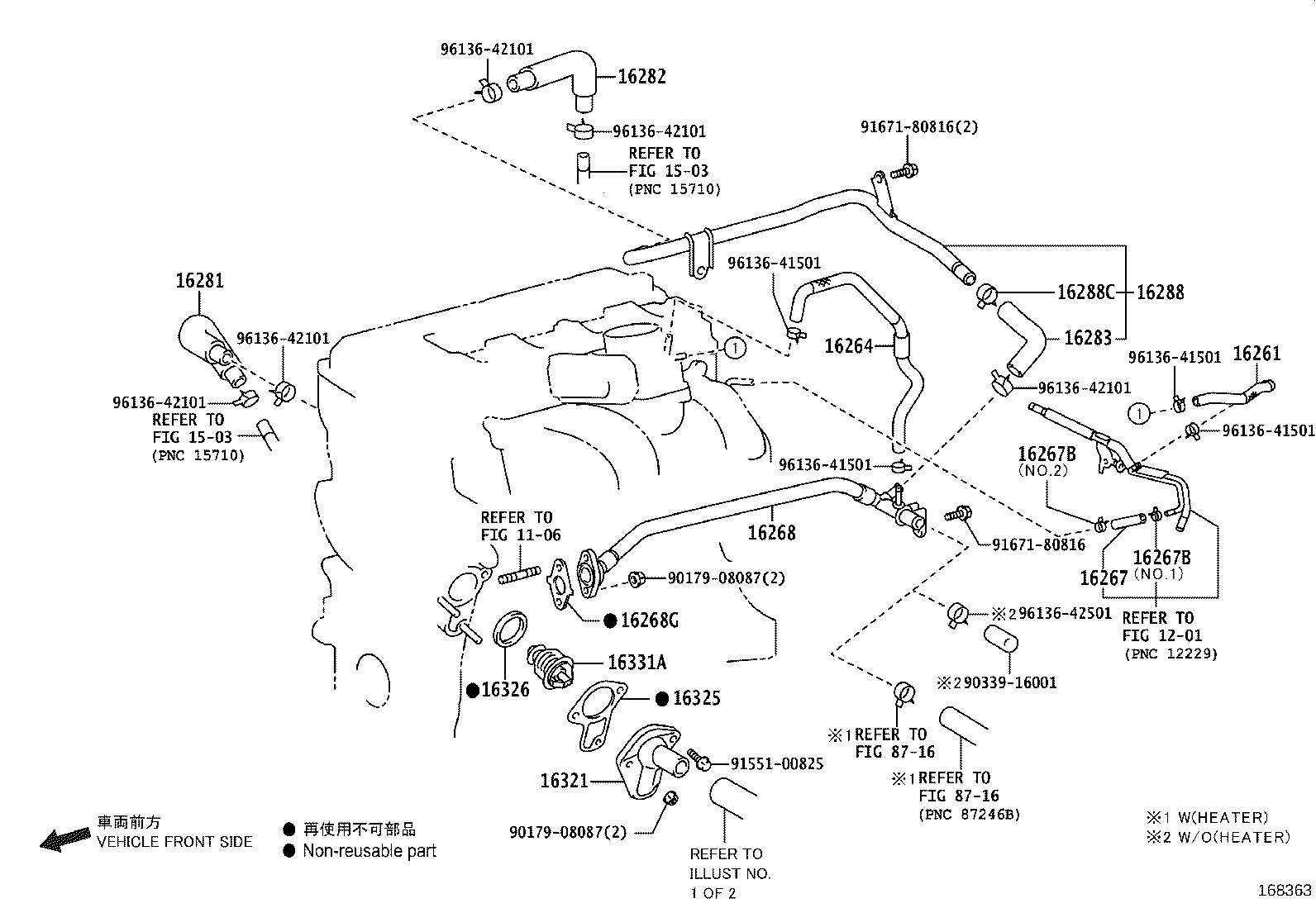

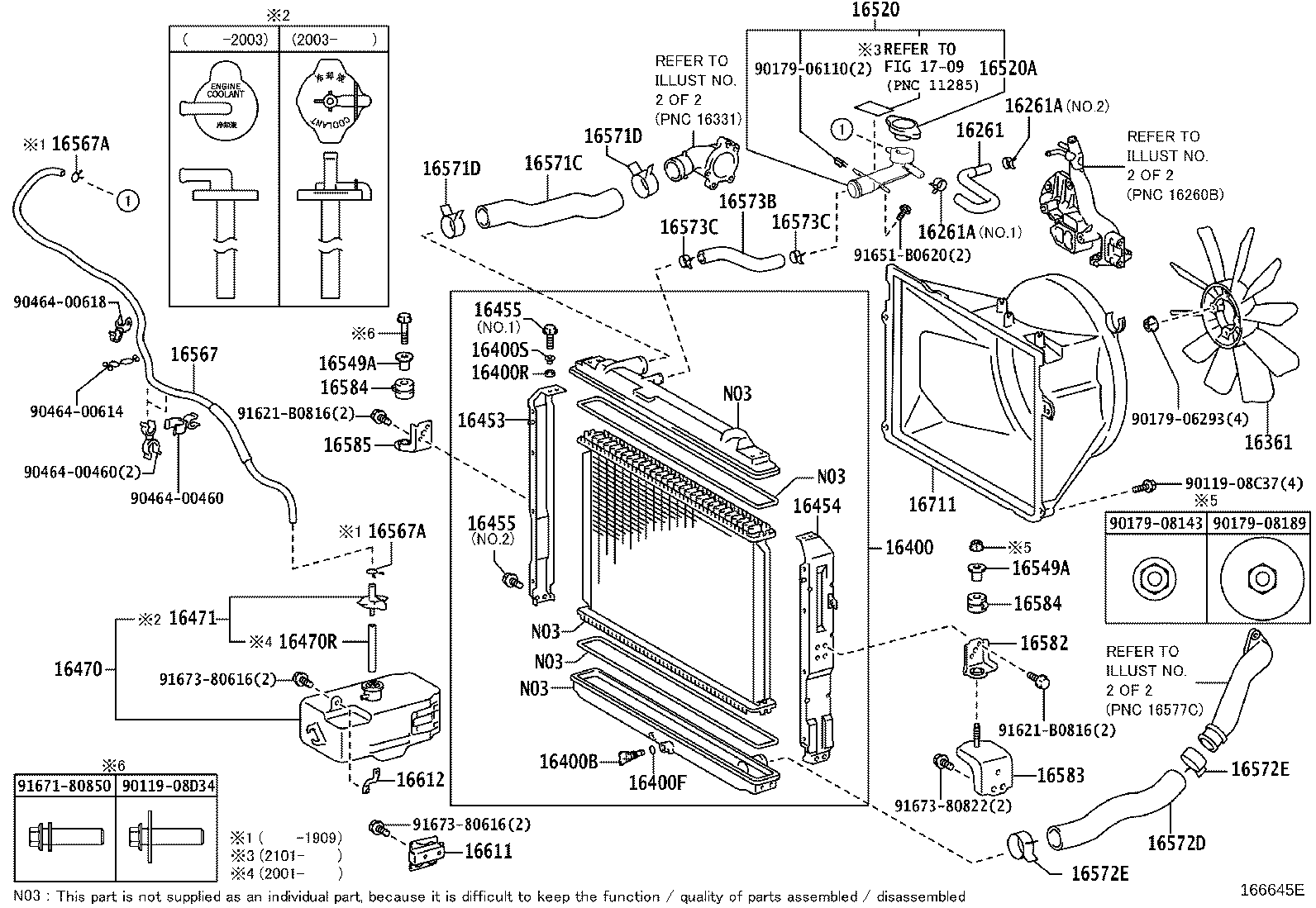

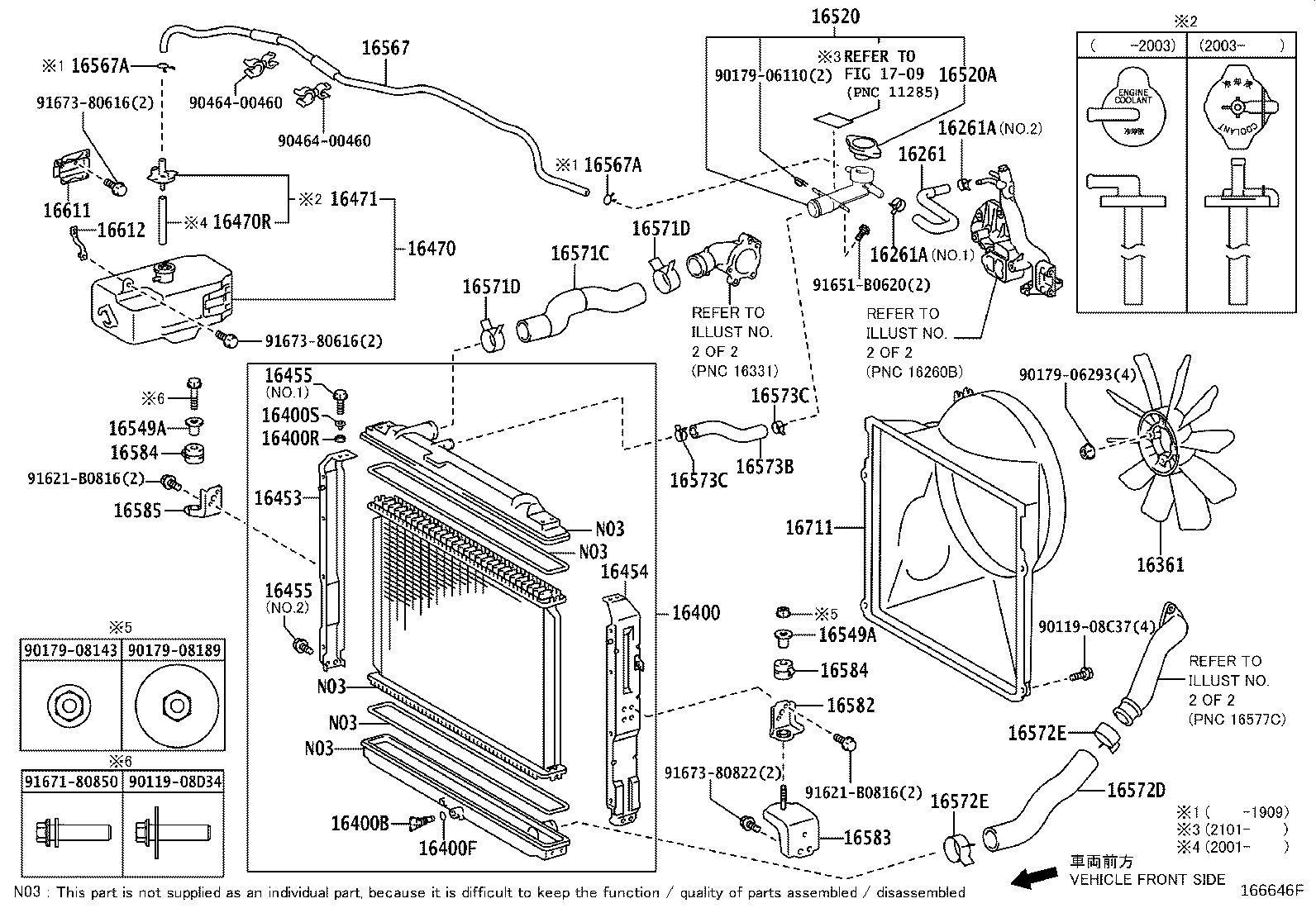

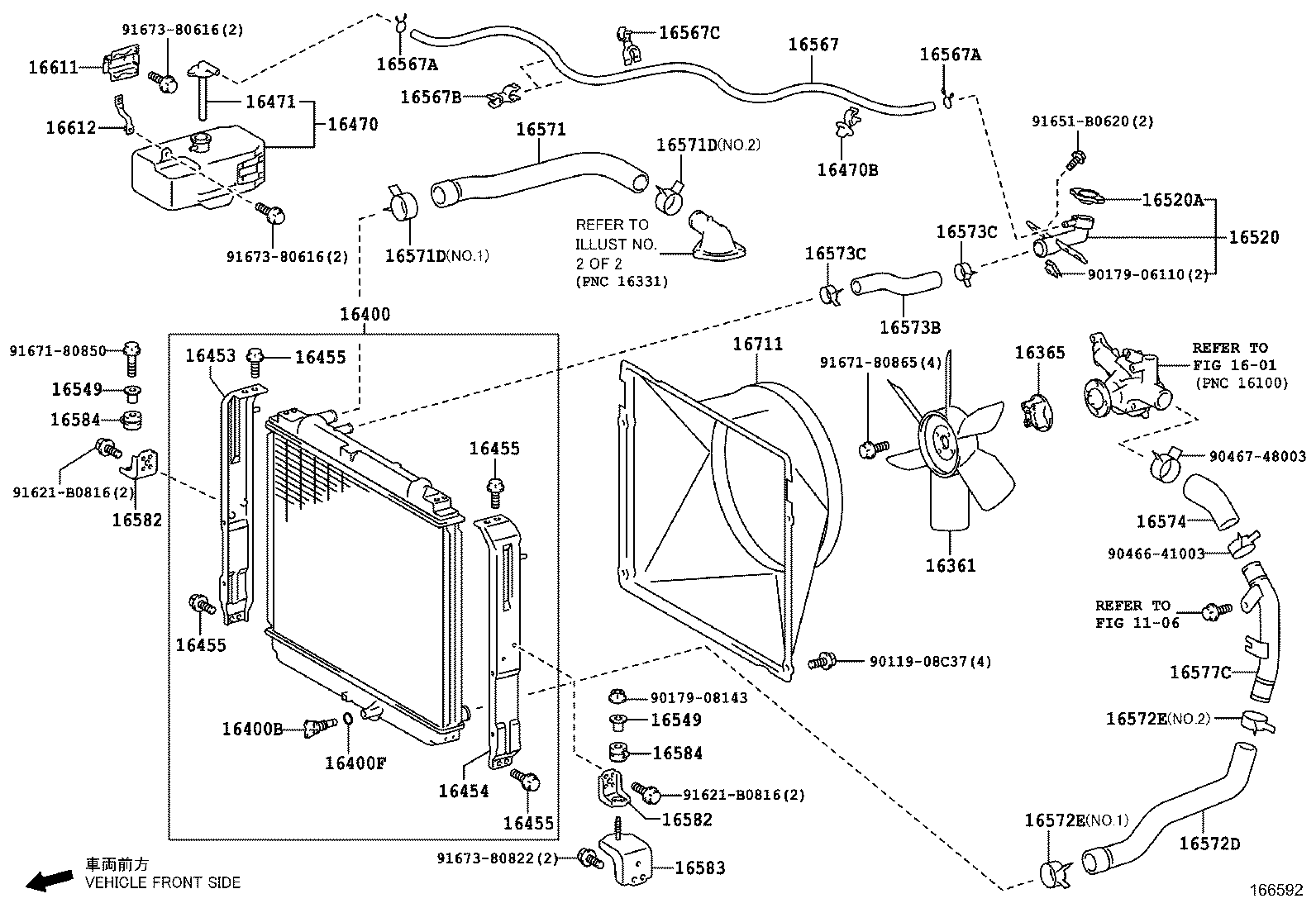

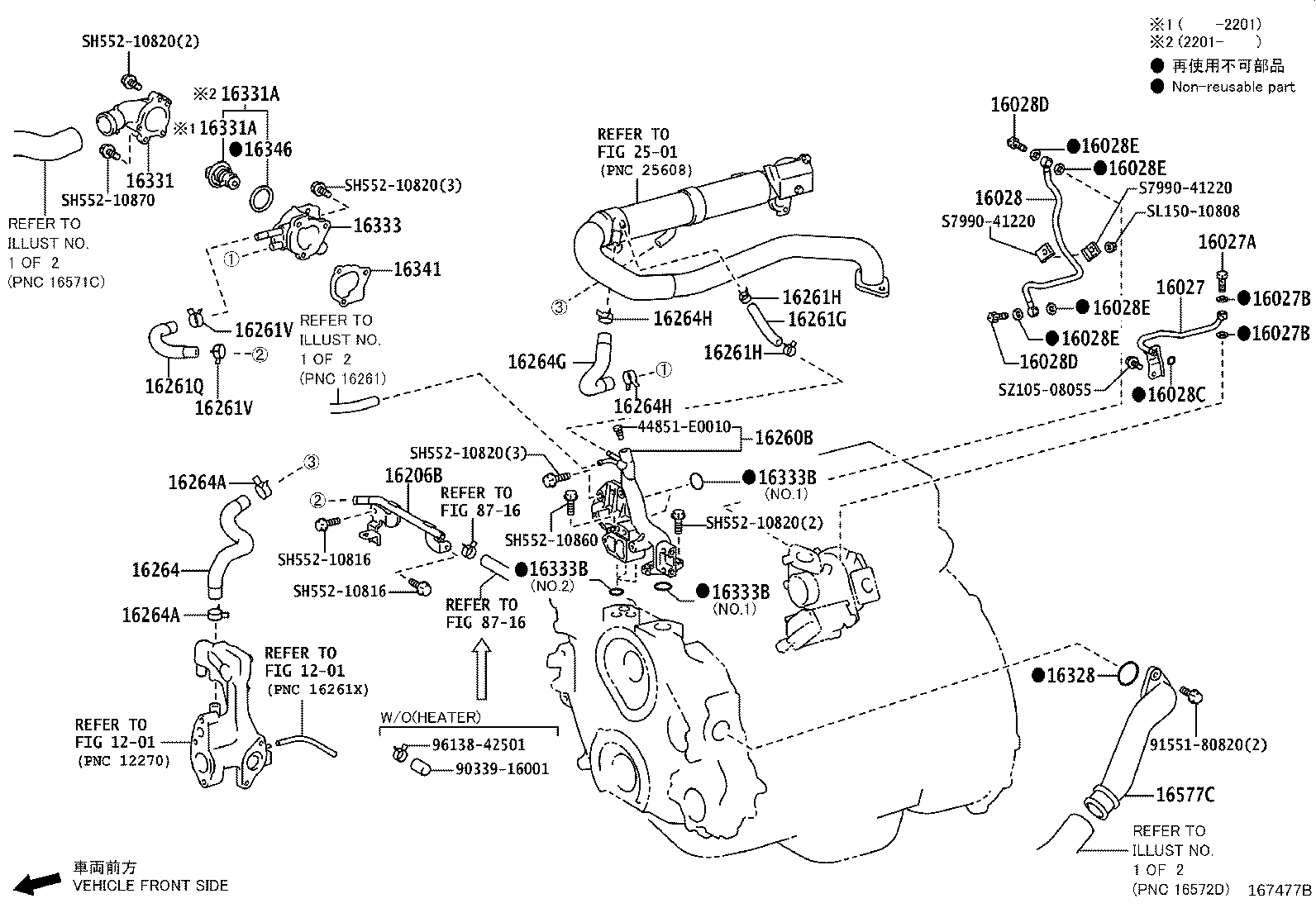

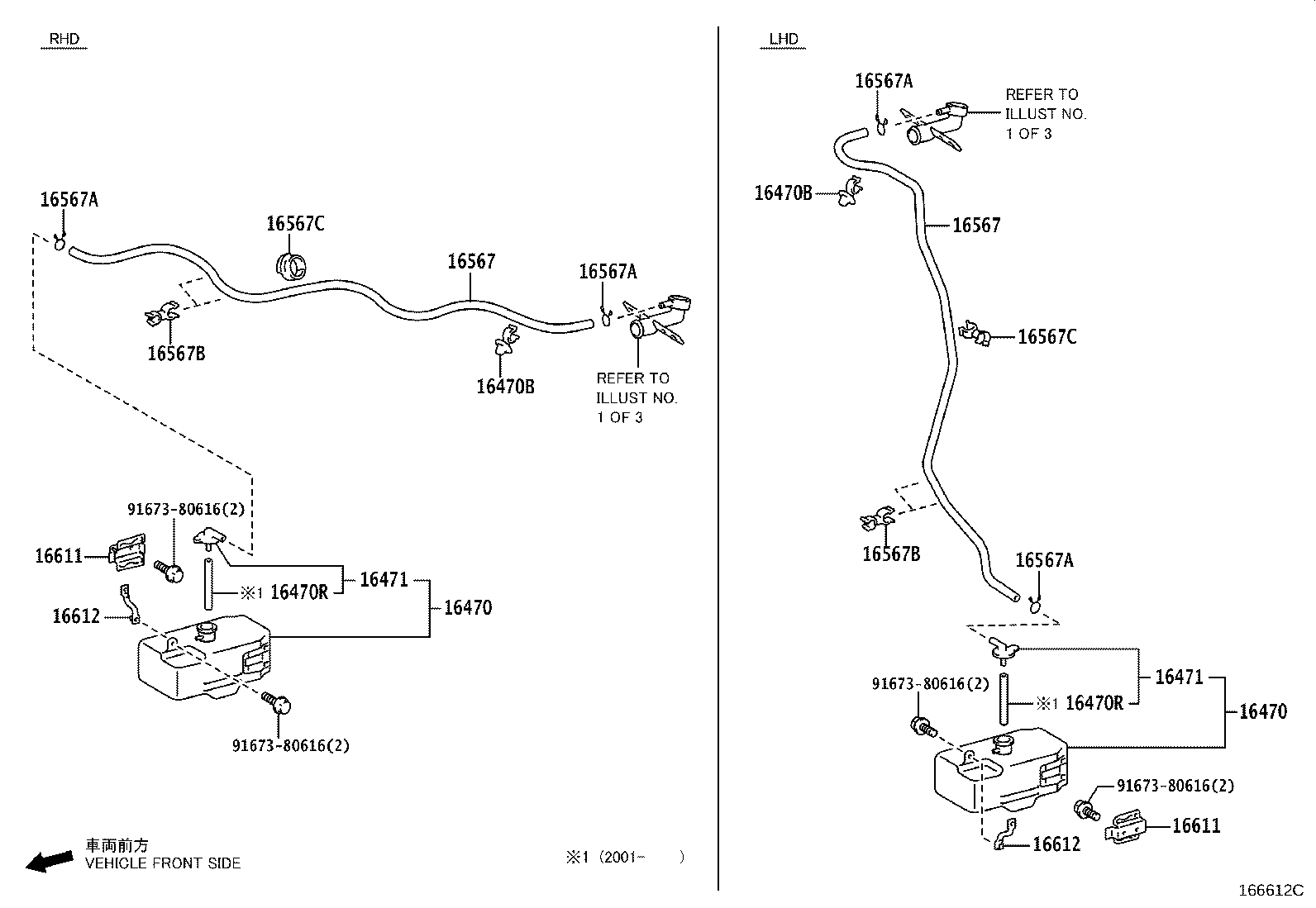

Radiator & Water Outlet
196 part groups · 32 illustrations
Illustrations
Part groups

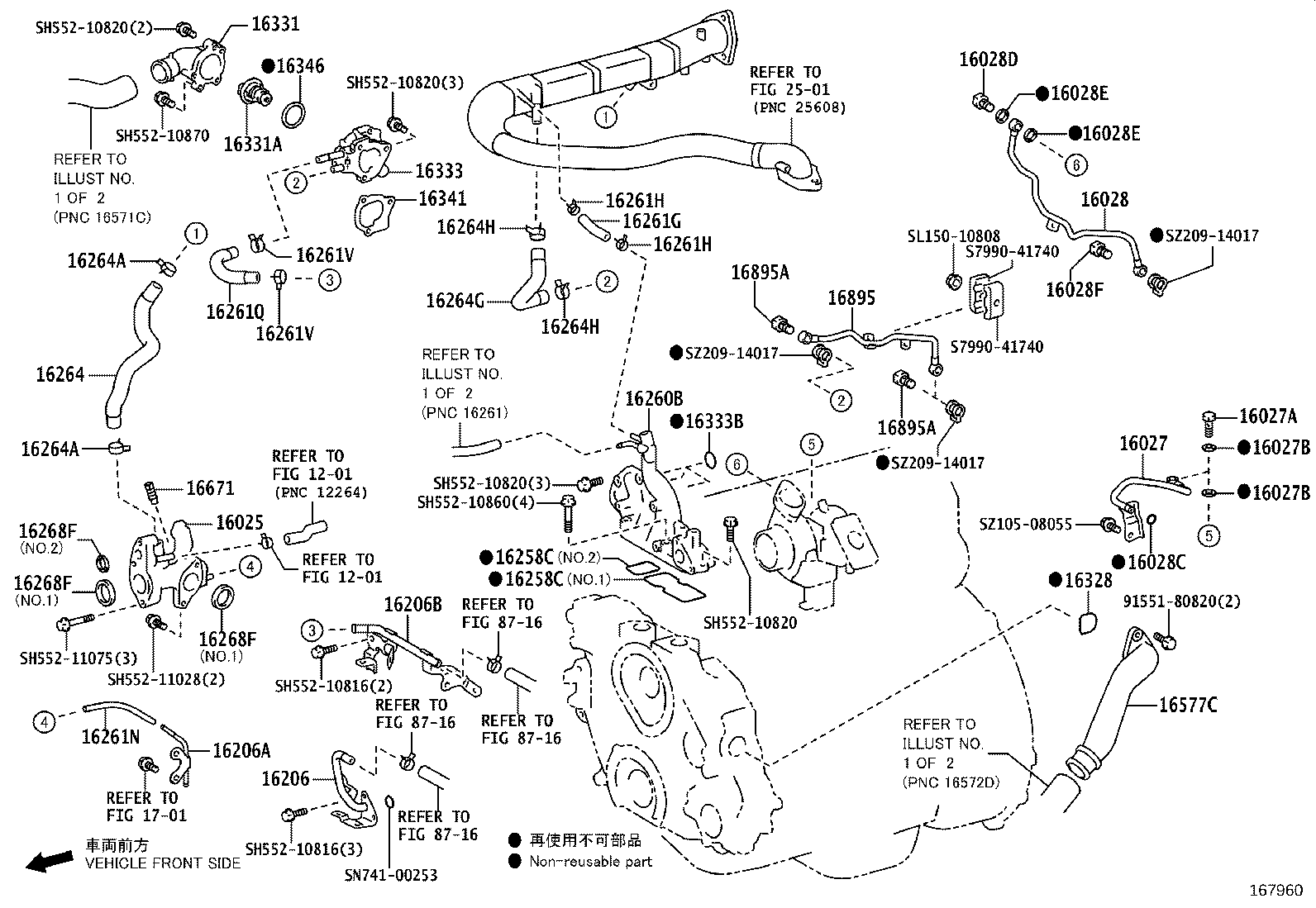

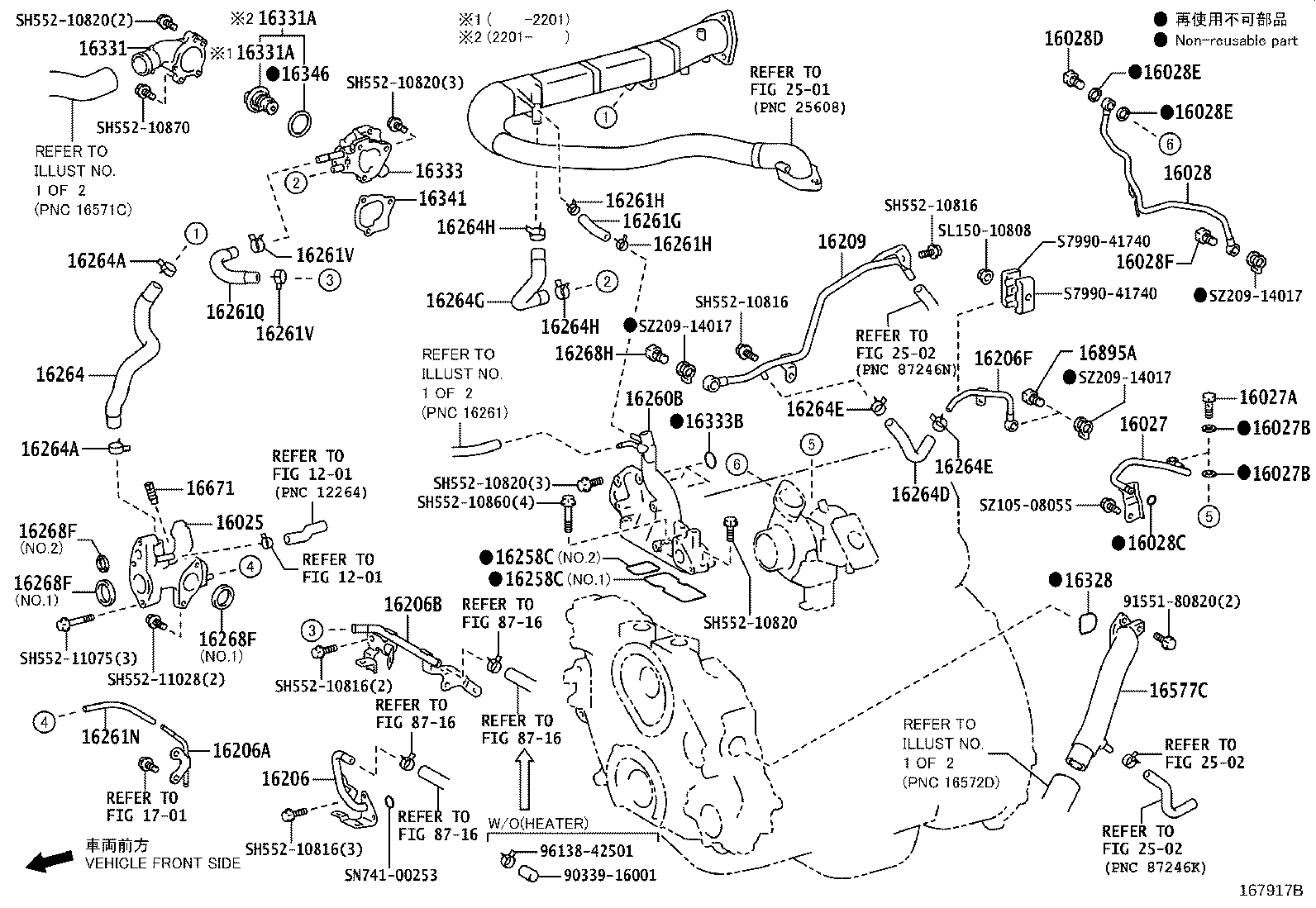

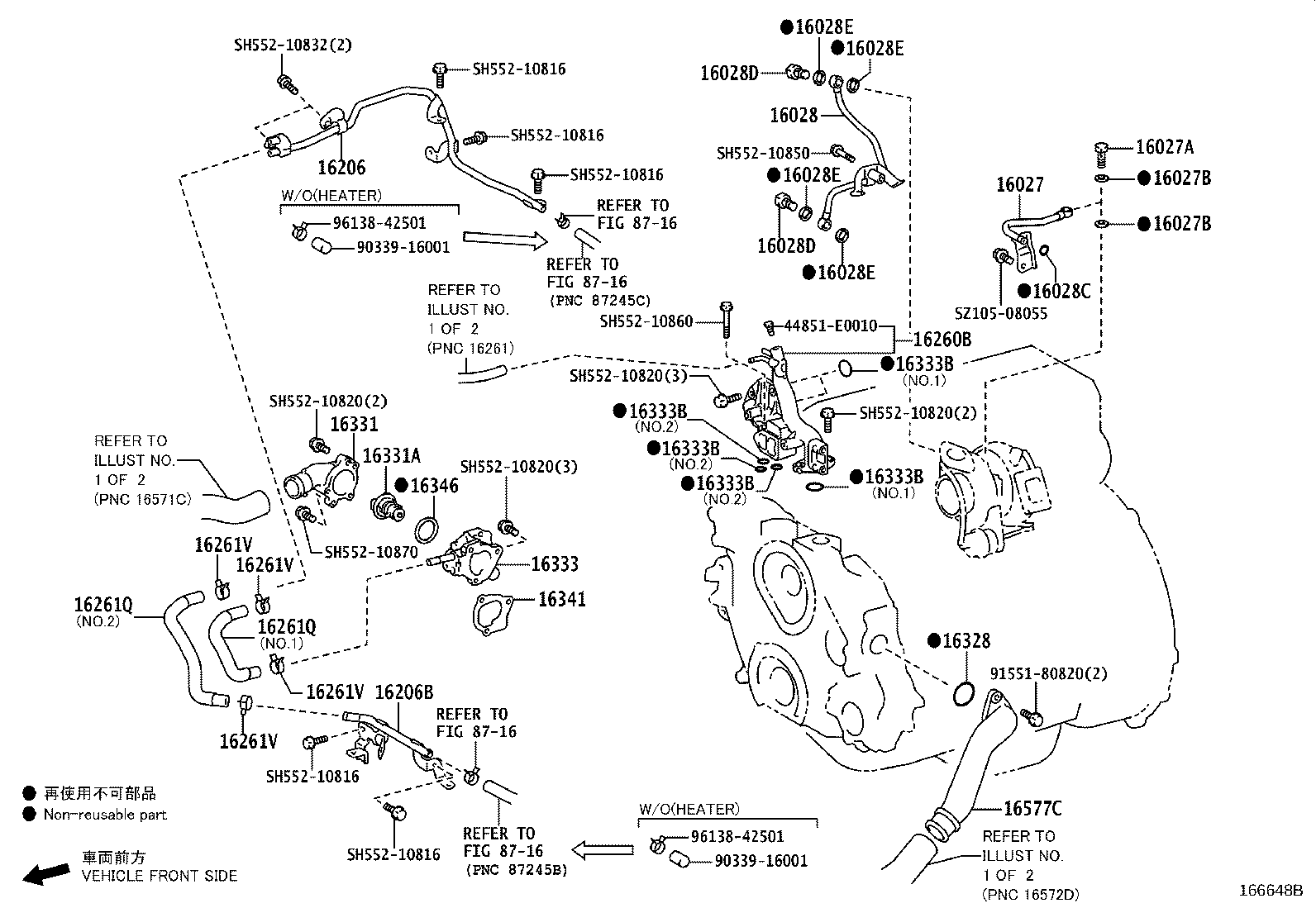

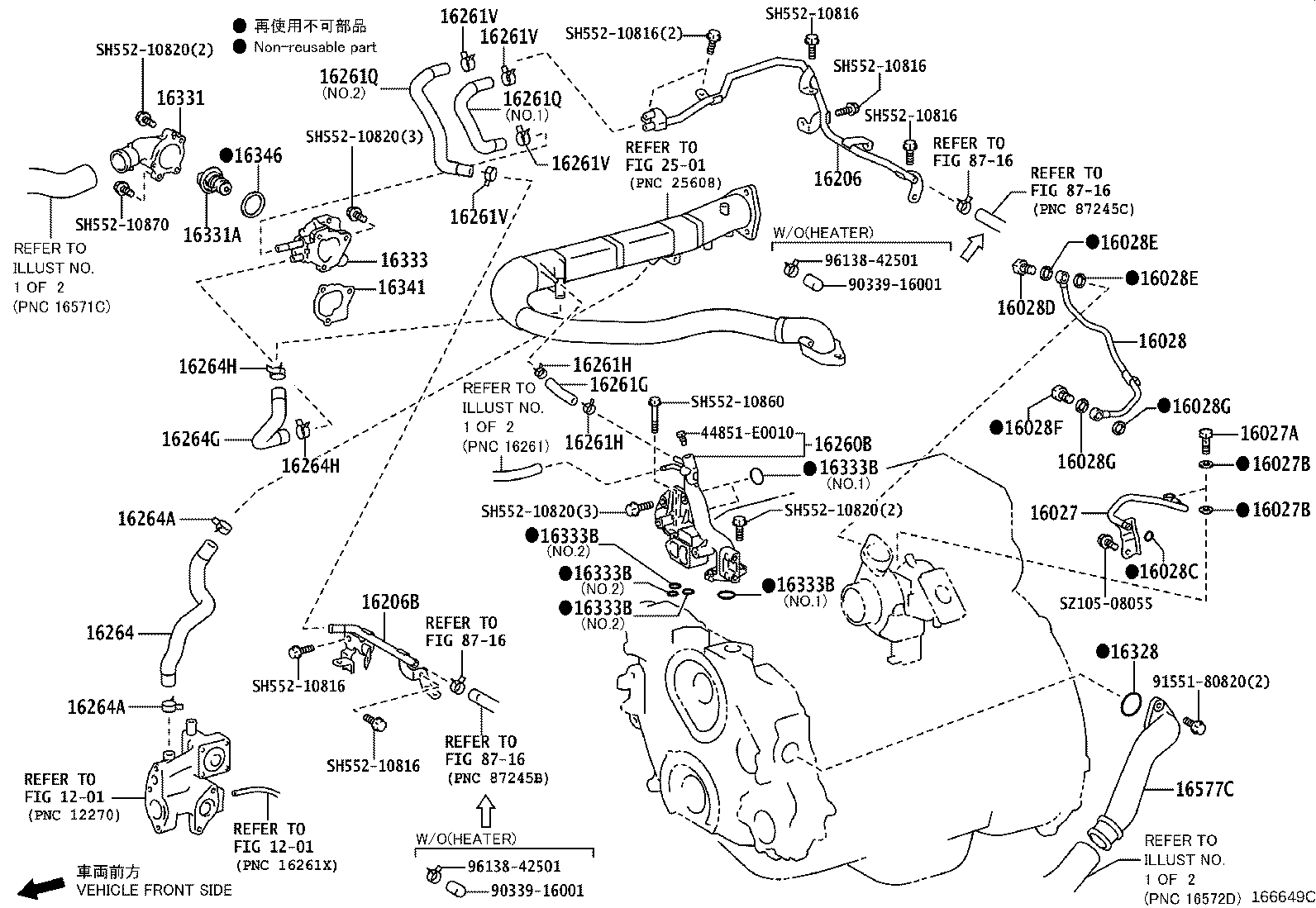

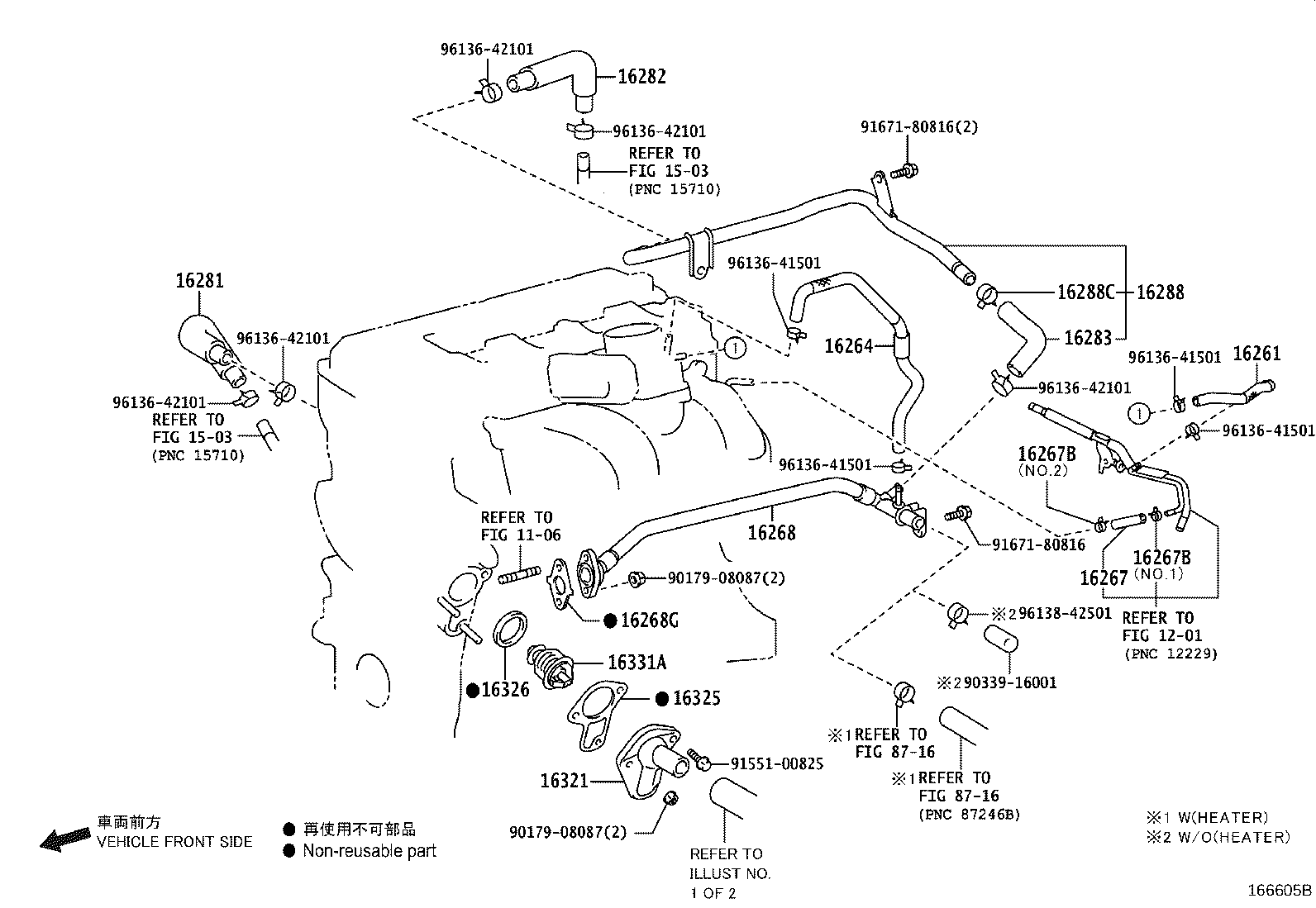

| PNC | Description |
|---|---|
| 16025 | Pipe Sub-assy, Water By-pass, NO.5 |
| 16027 | Pipe Sub-assy, Turbo Water, NO.1 |
| 16027A | Bolt, Union(FOR TURBO WATER PIPE) |
| 16027B | Gasket(FOR TURBO WATER PIPE) |
| 16028 | Pipe Sub-assy, Turbo Water, NO.2 |
| 16028C | Ring, O(FOR TURBO WATER PIPE) |
| 16028D | Bolt, Union, NO.1(FOR TURBO WATER PIPE) |
| 16028E | Gasket, NO.1(FOR TURBO WATER PIPE) |
| 16028F | Bolt, Union, NO.2(FOR TURBO WATER PIPE) |
| 16028G | Gasket, NO.2(FOR TURBO WATER PIPE) |
| 161B0 | Pump Assy, Electric Water |
| 16206 | Pipe Sub-assy, Water By-pass |
| 16206A | Pipe Sub-assy, Water By-pass, NO.2 |
| 16206B | Pipe Sub-assy, Water By-pass, NO.3 |
| 16206F | Pipe Sub-assy, Water By-pass, NO.4 |
| 16207 | Pipe Sub-assy, Water By-pass, NO.2 |
| 16209 | Pipe Sub-assy, Water By-pass, NO.4 |
| 16258C | Gasket(FOR WATER BY-PASS PIPE) |
| 16260B | Pipe Assy, Water By-pass |
| 16261 | Hose, Water By-pass |
| 16261A | Clamp OR Clip, Hose(FOR WATER BY-PASS HOSE) |
| 16261B | Union(FOR WATER BY-PASS HOSE) |
| 16261G | Hose, Water By-pass, NO.1 |
| 16261H | Clip(FOR WATER BY-PASS HOSE NO.1) |
| 16261N | Hose, Water By-pass, NO.2 |
| 16261Q | Hose, Water By-pass |
| 16261R | Clamp OR Clip(FOR WATER BY-PASS HOSE) |
| 16261V | Clamp OR Clip, Hose(FOR WATER BY-PASS HOSE) |
| 16264 | Hose, Water By-pass, NO.2 |
| 16264A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.2) |
| 16264D | Hose, Water By-pass, NO.2 |
| 16264E | Clip(FOR WATER BY-PASS HOSE NO.2) |
| 16264G | Hose, Water By-pass, NO.3 |
| 16264H | Clip(FOR WATER BY-PASS HOSE NO.3) |
| 16267 | Hose, Water By-pass, NO.3 |
| 16267A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.3) |
| 16267B | Clip(FOR WATER BY-PASS HOSE) |
| 16267C | Hose, Water By-pass, NO.4 |
| 16267D | Clip(FOR WATER BY-PASS HOSE NO.4) |
| 16268 | Pipe, Water By-pass, NO.1 |
| 16268F | Ring, O(FOR WATER BY-PASS PIPE) |
| 16268G | Gasket(FOR WATER BY-PASS PIPE) |
| 16268H | Bolt, Union(FOR WATER BY-PASS PIPE) |
| 16268L | Pipe, Water By-pass |
| 16278 | Pipe, Water By-pass, NO.2 |
| 16278D | Hose, Water By-pass |
| 16278E | Clip(FOR WATER BY-PASS HOSE) |
| 16279 | Pipe, Water By-pass, NO.3 |
| 16281 | Hose, Water By-pass, NO.4 |
| 16281A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.4) |
| 16281F | Hose, Water By-pass, NO.5 |
| 16281G | Clip(FOR WATER BY-PASS HOSE NO.5) |
| 16282 | Hose, Water By-pass, NO.5 |
| 16282A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.5) |
| 16283 | Hose, Water By-pass, NO.6 |
| 16283A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.6) |
| 16284 | Hose, Turbo Water, NO.1 |
| 16284A | Clip(FOR TURBO WATER HOSE NO.1) |
| 16285 | Hose, Turbo Water, NO.2 |
| 16285A | Clip(FOR TURBO WATER HOSE NO.2) |
| 16286 | Hose, Turbo Water, NO.3 |
| 16286A | Clip(FOR TURBO WATER HOSE NO.3) |
| 16287 | Hose, Turbo Water, NO.4 |
| 16287A | Clip(FOR TURBO WATER HOSE NO.4) |
| 16288 | Pipe, Water By-pass, NO.4 |
| 16288C | Clip(FOR WATER BY-PASS PIPE NO.4) |
| 16293 | Hose, Water By-pass, NO.10 |
| 16293A | Clip(FOR WATER BY-PASS HOSE NO.10) |
| 16294 | Hose, Water By-pass, NO.11 |
| 16294A | Clip(FOR WATER BY-PASS HOSE NO.11) |
| 16295 | Hose, Water By-pass, NO.7 |
| 16295A | Clip(FOR WATER BY-PASS HOSE NO.7) |
| 16296 | Hose, Water By-pass, NO.8 |
| 16296A | Clip(FOR WATER BY-PASS HOSE NO.8) |
| 16297 | Hose, Water By-pass, NO.9 |
| 16297A | Clip(FOR WATER BY-PASS HOSE NO.9) |
| 16298 | Hose, Water By-pass, NO.12 |
| 1629A | Hose, Water By-pass, NO.14 |
| 1629AA | Clip(FOR WATER BY-PASS HOSE NO.14) |
| 1629B | Hose, Water By-pass, NO.15 |
| 1629BA | Clip(FOR WATER BY-PASS HOSE NO.15) |
| 1629H | Hose, Water By-pass, NO.21 |
| 1629HA | Clip(FOR WATER BY-PASS HOSE NO.21) |
| 16304 | Outlet Sub-assy, Water |
| 16321 | Inlet, Water |
| 16325 | Gasket, Water Inlet Housing, NO.1 |
| 16326 | Gasket, Water Inlet Housing, NO.2 |
| 16328 | Gasket, Water Inlet Pipe |

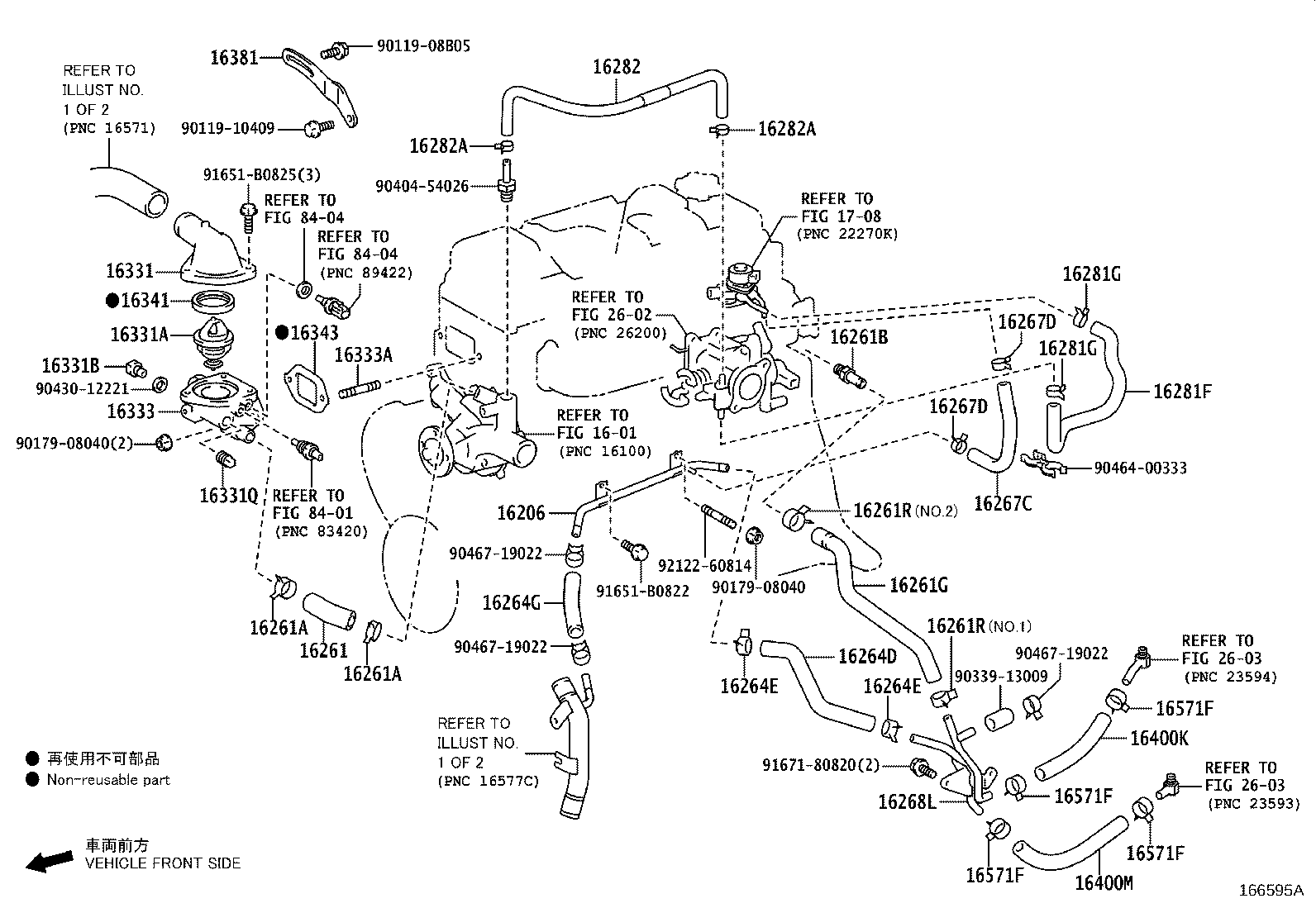

| 16331 | Outlet, Water |
| 16331A | Thermostat |
| 16331B | Plug(FOR WATER OUTLET) |
| 16331Q | Plug(FOR WATER OUTLET) |
| 16333 | Housing, Water Outlet |
| 16333A | Bolt, Stud(FOR WATER OUTLET HOUSING) |
| 16333B | Ring, O(FOR WATER OUTLET HOUSING) |
| 16341 | Gasket, Water Outlet |
| 16343 | Gasket, Water Outlet Housing |
| 16346 | Gasket, Thermostat |
| 16347D | Gasket, Water By-pass |
| 16361 | Fan |
| 16363A | Motor, Cooling Fan, NO.2 |
| 16365 | Spacer, Fan |
| 16381 | Bar, Fan Belt Adjusting |
| 16385 | Slider, Fan Belt Adjusting |
| 16400 | Radiator Assy |
| 16400B | Plug, Radiator Drain Cock |
| 16400F | Packing(FOR RADIATOR DRAIN COCK) |
| 16400K | Hose, Water, NO.1 |
| 16400L | Clamp, NO.1 |
| 16400M | Hose, Water, NO.2 |
| 16400N | Clamp, NO.2 |
| 16400R | Bushing(FOR RADIATOR) |
| 16400S | Collar(FOR RADIATOR) |
| 16401A | Cap Sub-assy, Radiator Reserve Tank |
| 16417 | Cock |
| 16418 | Packing |
| 16420 | Radiator Assy, Sub |
| 16420C | Hose, Sub Radiator, NO.1 |
| 16420D | Hose, Sub Radiator, NO.2 |
| 16453 | Plate, Radiator Side |
| 16454 | Plate, Radiator Side |
| 16455 | Bolt, Radiator Side Support Plate |
| 16455A | Bolt, Sub Radiator Side |

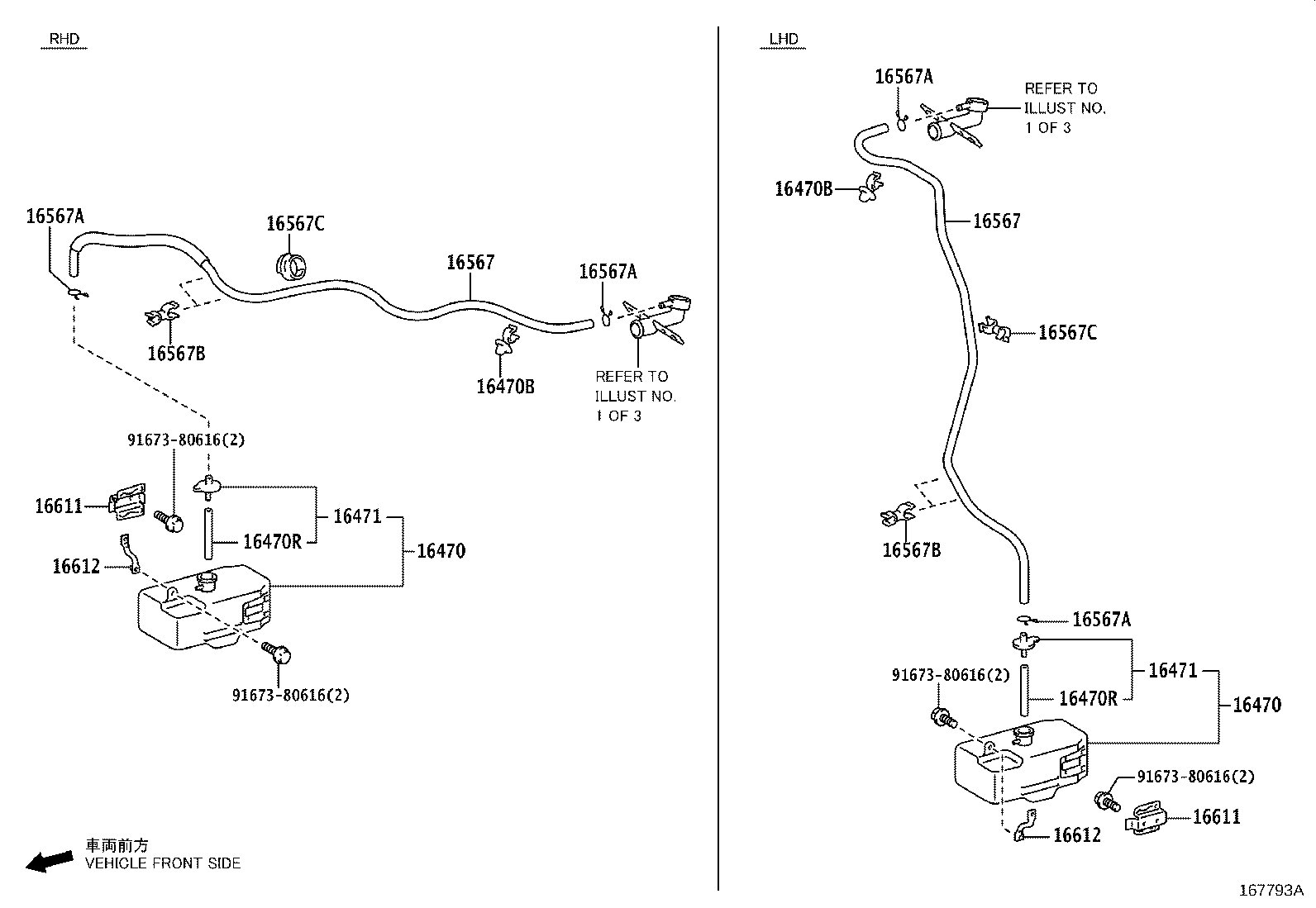

| 16470 | Tank Assy, Radiator Reserve |
| 16470B | Clamp OR Clip(FOR RADIATOR RESERVE TANK HOSE) |
| 16470C | Bracket(FOR RADIATOR RESERVE TANK) |
| 16470M | Grommet |
| 16470R | Hose, NO.2(FOR RADIATOR RESERVE TANK) |
| 16471 | Cap Sub-assy, Reserve Tank |
| 16475A | Cap, Reserve Tank |
| 16515 | Pipe, Sub Radiator, NO.1 |
| 16515A | Pipe, Intercooler Cooling Water, NO.1 |
| 16516A | Pipe, Intercooler Cooling Water, NO.2 |
| 16520 | Filler Assy, Water |
| 16520A | Cap Sub-assy, Water Filler |
| 16531 | Plate, Sub Radiator Side Support, RH |
| 16532 | Plate, Sub Radiator Side Support, LH |
| 16533A | Support, Sub-radiator |
| 16534 | Support, Radiator, NO.2 |
| 16549 | Collar, Radiator Support, NO.2 |
| 16549A | Collar, Radiator Support, NO.1 |

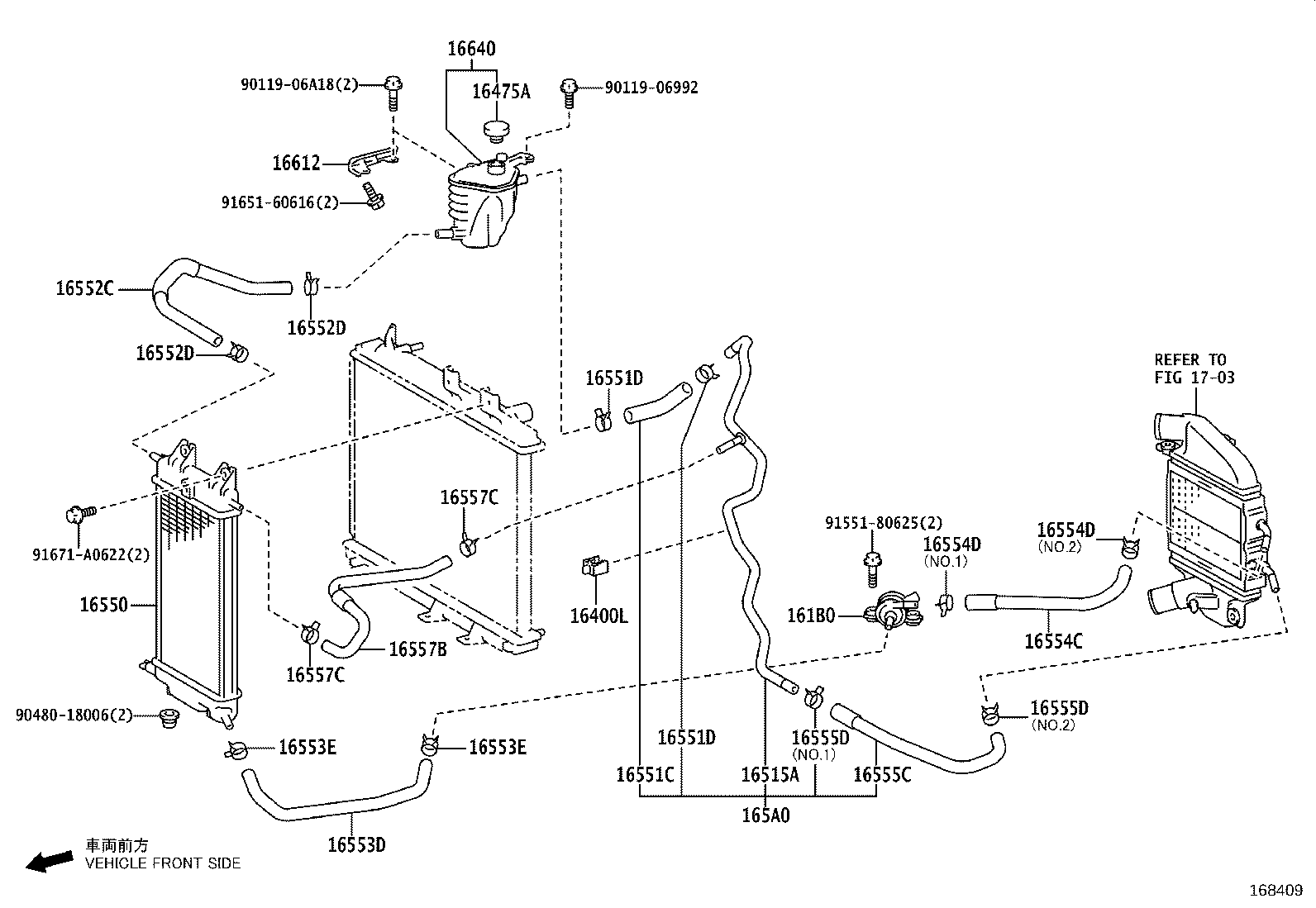

| 16550 | Radiator Assy, Intercooler Cooling |
| 16551C | Hose, Intercooler Cooling Water, NO.1 |
| 16551D | Clamp OR Clip(FOR INTERCOOLER COOLING WATER HOSE NO.1) |
| 16552C | Hose, Intercooler Cooling Water, NO.2 |
| 16552D | Clamp OR Clip(FOR INTERCOOLER COOLING WATER HOSE NO.2) |
| 16553B | Hose, Sub Radiator, NO.3 |
| 16553D | Hose, Intercooler Cooling Water, NO.3 |
| 16553E | Clamp OR Clip(FOR INTERCOOLER COOLING WATER HOSE NO.3) |
| 16554B | Hose, Sub Radiator, NO.4 |
| 16554C | Hose, Intercooler Cooling Water, NO.4 |
| 16554D | Clamp OR Clip(FOR INTERCOOLER COOLING WATER HOSE NO.4) |
| 16555C | Hose, Intercooler Cooling Water, NO.5 |
| 16555D | Clamp OR Clip(FOR INTERCOOLER COOLING WATER HOSE NO.5) |
| 16556C | Hose, Intercooler Cooling Water, NO.6 |
| 16556D | Clamp OR Clip(FOR INTERCOOLER COOLING WATER HOSE NO.6) |
| 16557B | Hose, Intercooler Cooling Water, NO.7 |
| 16557C | Clamp OR Clip(FOR INTERCOOLER COOLING WATER HOSE NO.7) |
| 16560 | Pipe Assy, Radiator TO Reserve Tank, NO.1 |
| 16567 | Hose(FOR RADIATOR RESERVE TANK) |
| 16567A | Clip(FOR RADIATOR RESERVE TANK HOSE) |
| 16567B | Clamp OR Clip(FOR RADIATOR RESERVE TANK HOSE NO.2) |
| 16567C | Clamp OR Clip(FOR RADIATOR RESERVE TANK HOSE NO.3) |
| 16571 | Hose, Radiator, Inlet |
| 16571A | Clamp OR Clip, Hose(FOR RADIATOR INLET) |
| 16571C | Hose, Radiator, NO.1 |
| 16571D | Clip, Radiator Hose, NO.1 |
| 16571F | Clamp OR Clip(FOR WATER HOSE) |
| 16572 | Hose, Radiator, Outlet |
| 16572A | Clamp OR Clip, Hose(FOR RADIATOR OUTLET NO.1) |
| 16572D | Hose, Radiator, NO.2 |
| 16572E | Clip, Radiator Hose, NO.2 |
| 16573B | Hose, Radiator, NO.3 |
| 16573C | Clamp OR Clip, Radiator Hose, NO.3 |
| 16574 | Hose, Radiator, NO.4 |
| 16575C | Bracket, Water Hose Clamp, NO.1 |
| 16577C | Pipe, Radiator |
| 16581 | Clamp, Hose(FOR WATER HOSE) |
| 16582 | Bracket, Radiator, NO.1 |
| 16583 | Bracket, Radiator, NO.2 |
| 16584 | Insulator, Radiator Mounting |
| 16585 | Bracket, Radiator, NO.3 |
| 16591 | Pipe, Radiator |
| 16593A | Guide, Radiator Air, NO.1 RH |
| 16594 | Guide, Radiator Air, NO.2 |
| 16595A | Guide, Radiator Air, NO.1 LH |
| 165A0 | Hose Assy, Intercooler Cooling Water, NO.1 |
| 165B0 | Hose Assy, Intercooler Cooling Water, NO.2 |
| 16611 | Bracket, Radiator Reserve Tank |
| 16612 | Bracket, Radiator Reserve Tank, NO.2 |
| 16640 | Tank Assy, Intercooler Reserve |
| 16671 | Valve, Water |
| 16711 | Shroud, Fan |
| 16713 | Shroud, Fan, NO.3 |
| 16895 | Pipe, Turbo Water, NO.1 |
| 16895A | Bolt, Union(FOR TURBO WATER PIPE NO.1) |
