Toyota Coaster (CHINA)
2000-12 → 2014-03 · chassis BB5#,RZB5#,TRB53,XZB53 · catalogue 814310 · General
Discontinued model
Data version 2014-01
Injection Pump Assembly
49 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|

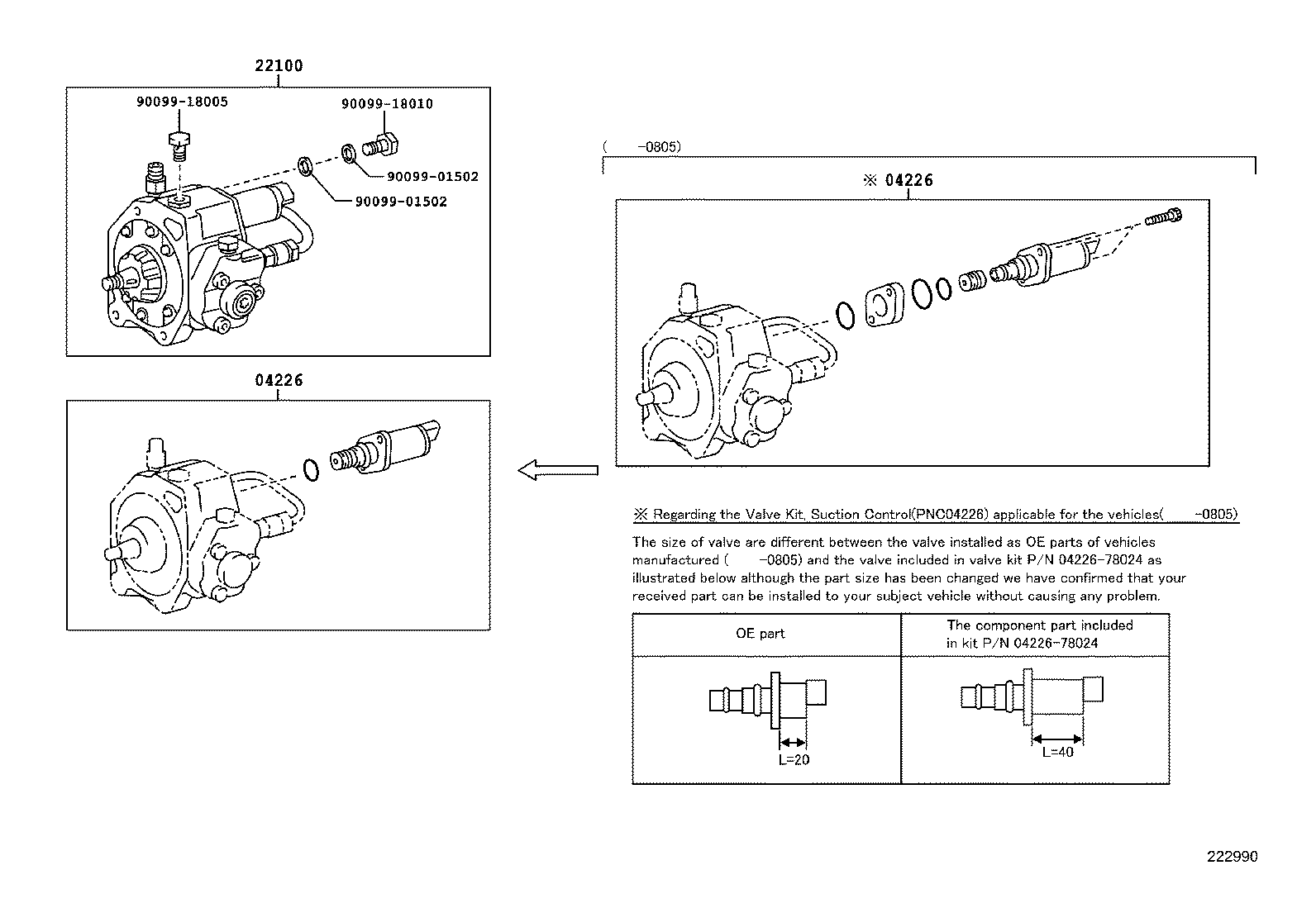

| 04226 | Valve Kit, Suction Control |
| 12581B | Insulator, Cylinder Block, NO.1 |
| 12582B | Insulator, Cylinder Block, NO.2 |
| 22100 | Pump Assy, Injection OR Supply |
| 22100A | Hose OR Pipe, Fuel(FOR INJECTION PUMP TO FUEL FILTER) |
| 22100C | Clamp, Fuel Hose, NO.2 |
| 22100S | Hose, Fuel(FOR INJECTION PUMP TO FUEL PIPE) |
| 22100U | Clip, Hose Fuel(FOR INJECTION PUMP) |
| 22100V | Ring, O(FOR INJECTION PUMP) |
| 22811 | Stay, Injection Pump, NO.1 |
| 22812 | Retainer, Injection Pump |
| 22812A | Ring, O |
| 22821 | Gasket, Injection Pump |
| 23083 | Pipe Sub-assy, Nozzle Leakage, NO.3 |
| 23083A | Clamp, Nozzle Leakage |
| 23083C | Gasket(NOZZLE LEKAGE PIPE NO.3) |
| 23083D | Bolt, Union(FOR NOZZLE LEKAGE PIPE NO.3) |
| 23271H | Hose, Fuel, NO.1 |
| 23271M | Hose, Fuel |
| 23271N | Clip, Hose |
| 23271W | Clip(FOR FUEL HOSE NO.1) |
| 23280M | Limitter Assy, Fuel Pressure |
| 23290 | Damper Assy, Fuel Suction |
| 23701 | Pipe Sub-assy, Injection, NO.1 |
| 23702 | Pipe Sub-assy, Injection, NO.2 |
| 23703 | Pipe Sub-assy, Injection, NO.3 |
| 23704 | Pipe Sub-assy, Injection, NO.4 |
| 23741 | Clamp, Injection Pipe, NO.1 |
| 23741B | Clamp, Injection Pipe |
| 23742 | Clamp, Injection Pipe, NO.2 |
| 23742A | Clamp, Injection Pipe, NO.3 |
| 23743 | Clamp, Injection Pipe, NO.3 |
| 23801L | Pipe Sub-assy, Fuel(FOR FUEL FILTER TO INJECTION PUMP) |
| 23801M | Bolt, Union |
| 23801N | Gasket |
| 23802E | Pipe Sub-assy, Fuel |
| 23803H | Pipe Sub-assy, Fuel Return |
| 23803J | Bolt, Union(FOR FUEL RETURN PIPE) |
| 23803K | Gasket(FOR FUEL RETURN PIPE) |
| 23804D | Pipe Sub-assy, Fuel, NO.4 |
| 23804F | Gasket(FOR FUEL PIPE NO.4) |
| 23810A | Rail Assy, Common |
| 23811 | Pipe, Fuel(FOR FUEL FILTER TO INJECTION PUMP) |
| 23811J | Bolt, Union |
| 23811K | Gasket |
| 23849 | Support, Fuel |
| 23849G | Support, Fuel Pipe |
| 23849H | Support, Fuel Pipe |
| 23849J | Support, Fuel Pipe(FOR RAIL ASSY, COMMON) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
