Toyota Coaster (CHINA)
2000-12 → 2014-03 · chassis BB5#,RZB5#,TRB53,XZB53 · catalogue 814310 · General
Discontinued model
Data version 2014-01
Switch & Relay & Computer
120 part groups · 14 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 27690 | Solenoid Assy, W/Bracket(FOR EXHAUST BRAKE) |
| 28300 | Relay Assy, Starter |
| 28371C | Relay, Ignition, NO.2 |

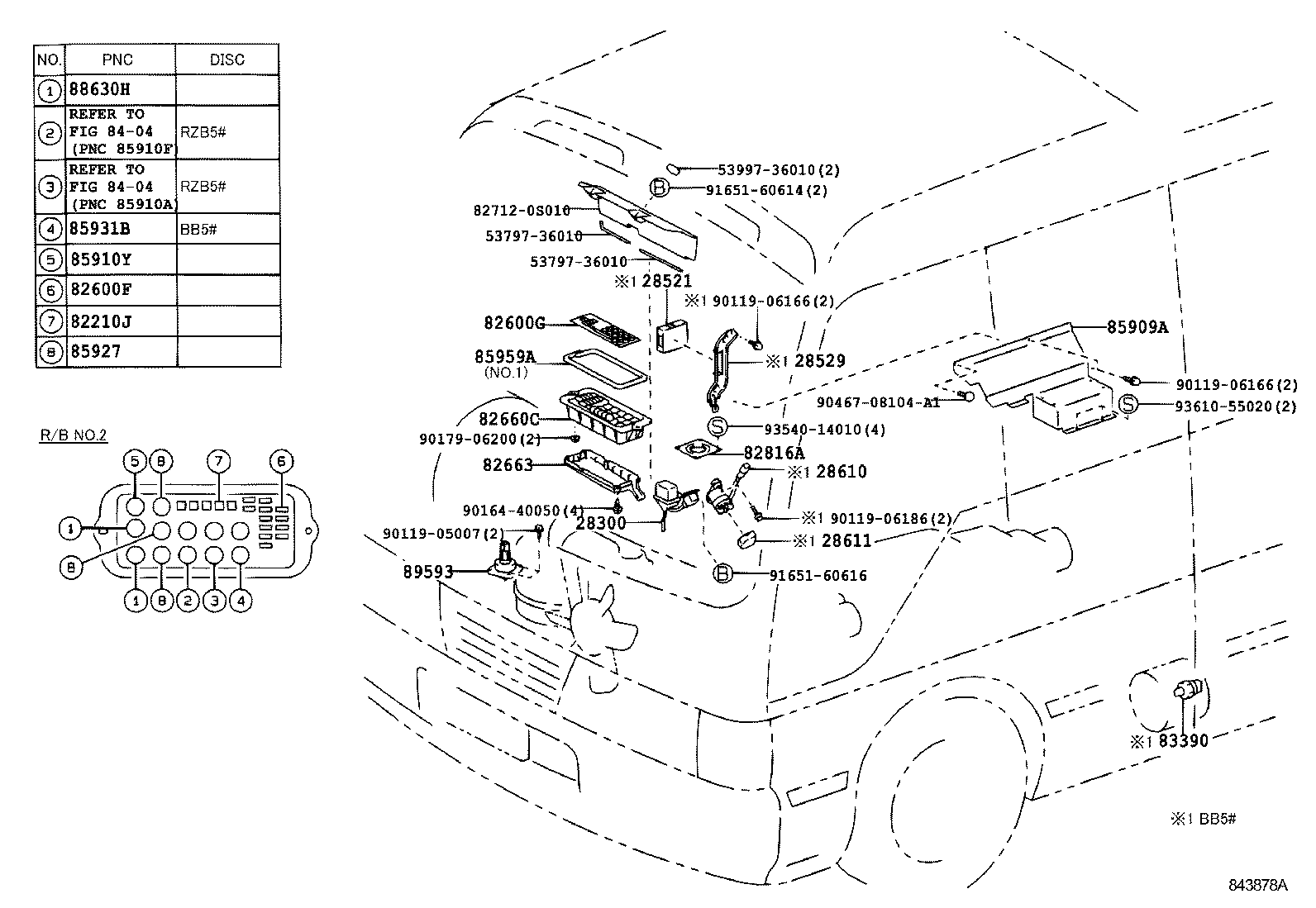

| 28521 | Timer, Preheating |
| 28529 | Bracket, Preheating Timer, NO.1 |
| 28610 | Relay Assy, Intake Heater OR Glow Plug |
| 28610A | Relay Assy, Glow Plug(SUB) |
| 28611 | Cover, Glow Plug Relay |
| 74534B | Plate, Voltage Caution |
| 81980 | Flasher Assy, Turn Signal |
| 82210J | Fusible Link |
| 82600F | Fuse, Fuse Block |
| 82600G | Plate, Caution(FOR FUSE) |
| 82602 | Block Sub-assy, Relay |
| 82611 | Cover, Fuse Block |
| 82615 | Bracket, Fuse |
| 82616 | Puller, Fuse |
| 82616A | Puller, Fuse, NO.2 |

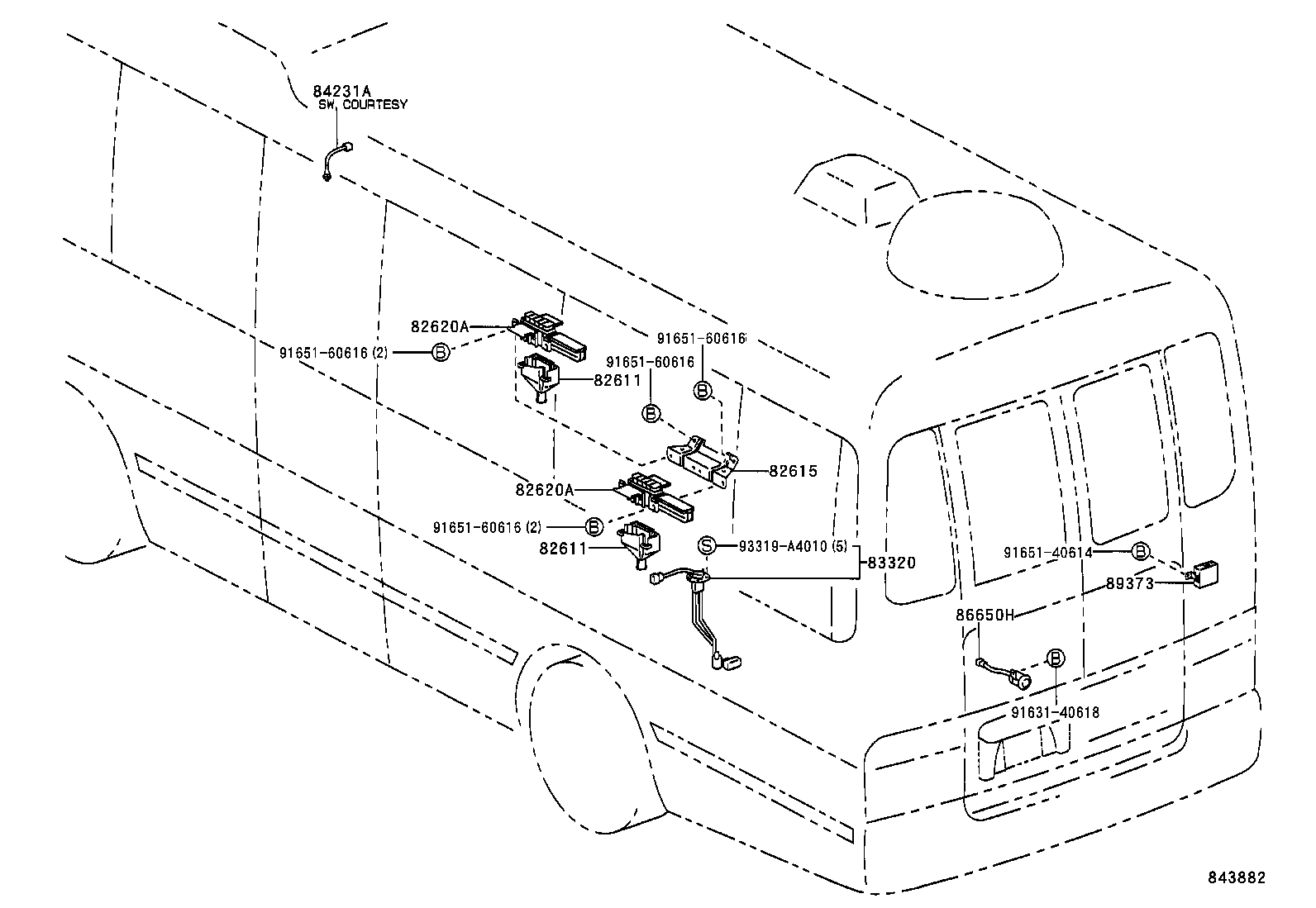

| 82620A | Block Assy, Fusible Link |
| 82622 | Cover, Fusible Link, Upper |
| 82623 | Cover, Fusible Link, Lower |
| 82660B | Block Assy, Relay |
| 82660C | Block Assy, Relay |
| 82661 | Cover, Relay Block, NO.1 |
| 82663 | Cover, Relay Block, Lower |
| 82663A | Cover, Relay Block, Lower, NO.2 |
| 82816A | Bracket, Wiring Harness Grommet |
| 83320 | Gage Assy, Fuel Sender |
| 83381A | Switch, Pressure |
| 83389A | Bracket, Pressure Switch |
| 83390 | Switch Assy, Vacuum Warning |
| 83420 | Gage Assy, Water Temperature Sender |
| 83530 | Switch Assy, Oil Pressure (FOR ENGINE) |

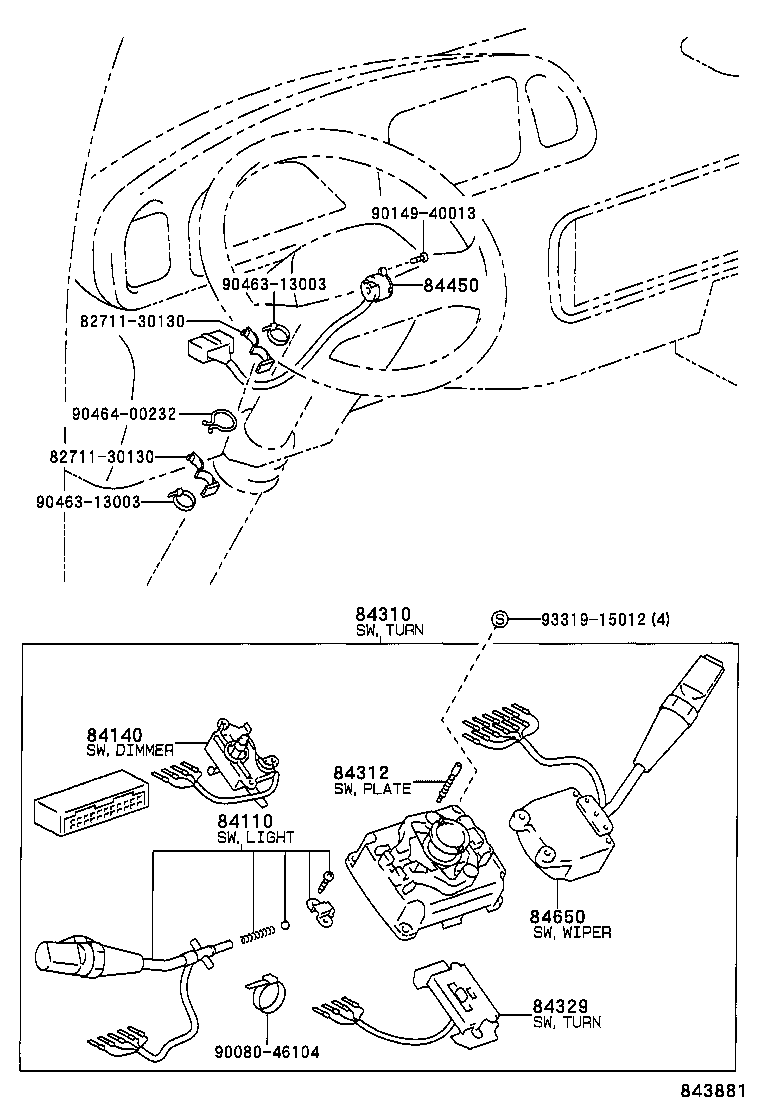

| 84110 | Switch Assy, Light Control, NO.1 |
| 84112A | Switch, Light Control |
| 84119G | Blub |
| 84140 | Switch Assy, Headlamp Dimmer |
| 84152 | Switch, Headlamp Leveling |
| 84152B | Bulb (FOR HEADLAMP LEVELING SWITCH) |
| 84162A | Switch, Rear Fog Lamp |
| 84162C | Bulb (FOR REAR FOG LAMP SWITCH) |
| 84170A | Switch Assy, Room Lamp NO.1 |
| 84170B | Switch Assy, Room Lamp NO.2 |
| 84170C | Bulb,Room Lamp Switch |
| 84170D | Cap Bulb,Room Lamp Switch |
| 84210 | Switch Assy, Back-up Lamp |
| 84225A | Switch, Shift Position |
| 84231A | Switch, Courtesy Lamp |
| 84270P | Switch Assy, Lamp Cut |
| 84270Q | Relay, Lamp Cut |

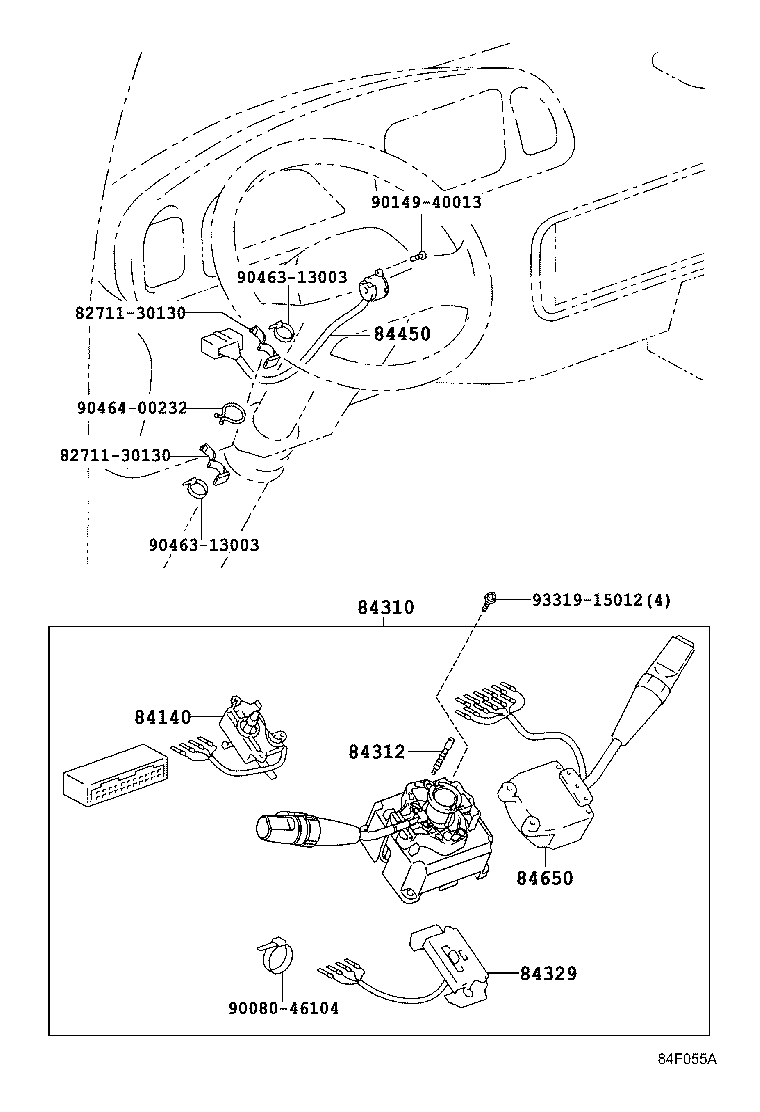

| 84310 | Switch Assy, Turn Signal |
| 84312 | Plate, Horn Contact |
| 84329 | Switch, Turn Signal |
| 84330 | Switch Assy, Hazard Warning Signal |
| 84330B | Bulb, Hazard Warning Signal Switch |
| 84340 | Switch Assy, Stop Lamp |
| 84450 | Switch Assy, Ignition OR Starter |
| 84455 | Switch, Warm UP |
| 84540C | Switch Assy, Neutral (FOR EXHAUST BRAKE) |
| 84550 | Switch Assy, Parking Brake |
| 84640C | Switch Assy, Exhaust Retarder |
| 84650 | Switch Assy, Windshield Wiper |
| 84660D | Bulb(FOR COOLER SWITCH) |

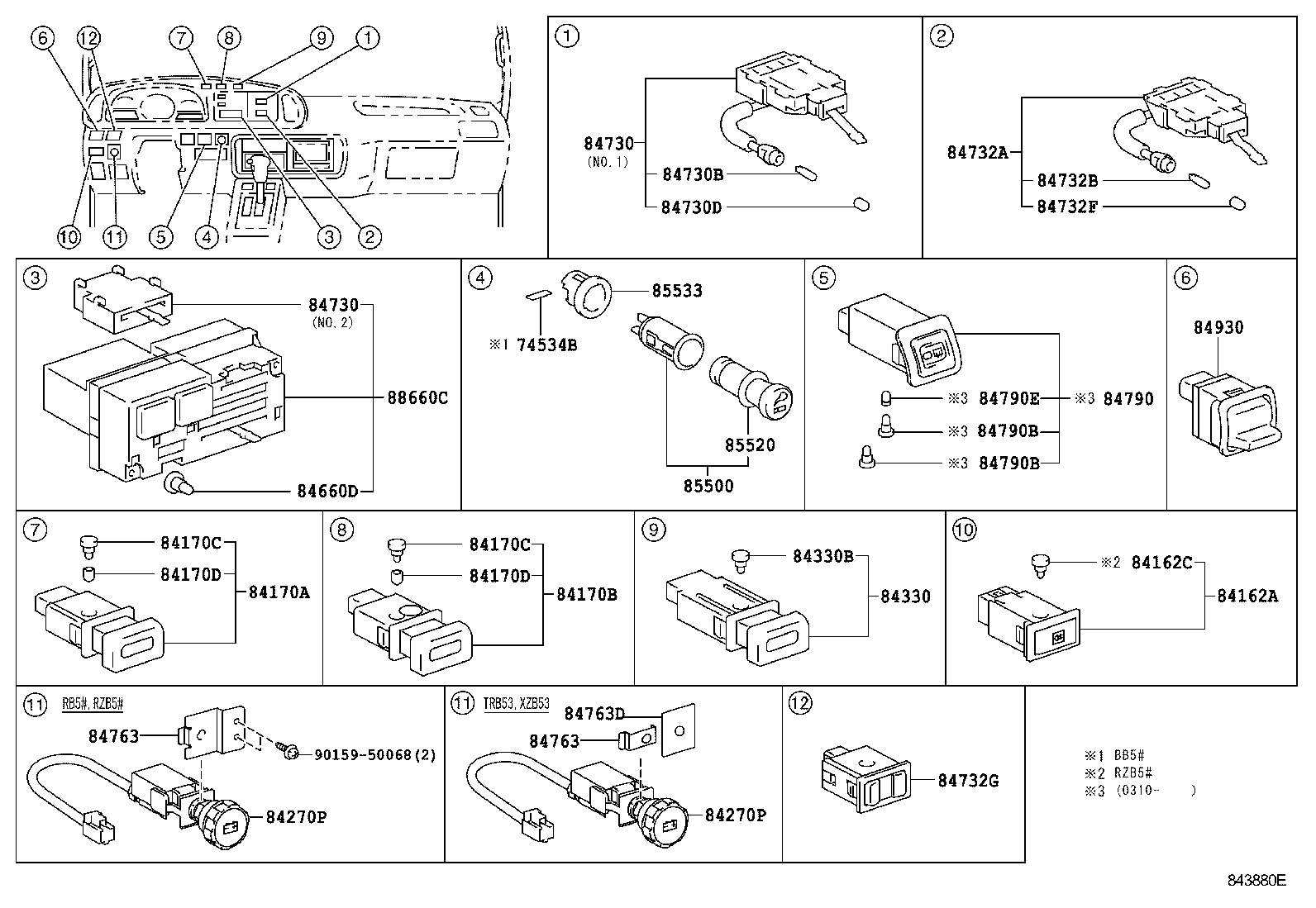

| 84730 | Switch Assy, Heater Blower |
| 84730B | Bulb, Heater Blower Switch |
| 84730D | Cap, Heater Blower Switch Bulb |
| 84732A | Switch, Rear Heater Blower |
| 84732B | Bulb, Rear Heater Blower Switch |
| 84732F | Cap, Rear Heater Blower Switch |
| 84732G | Switch, Ventilator |
| 84763 | Plate, Switch |
| 84763D | Plate, Switch |

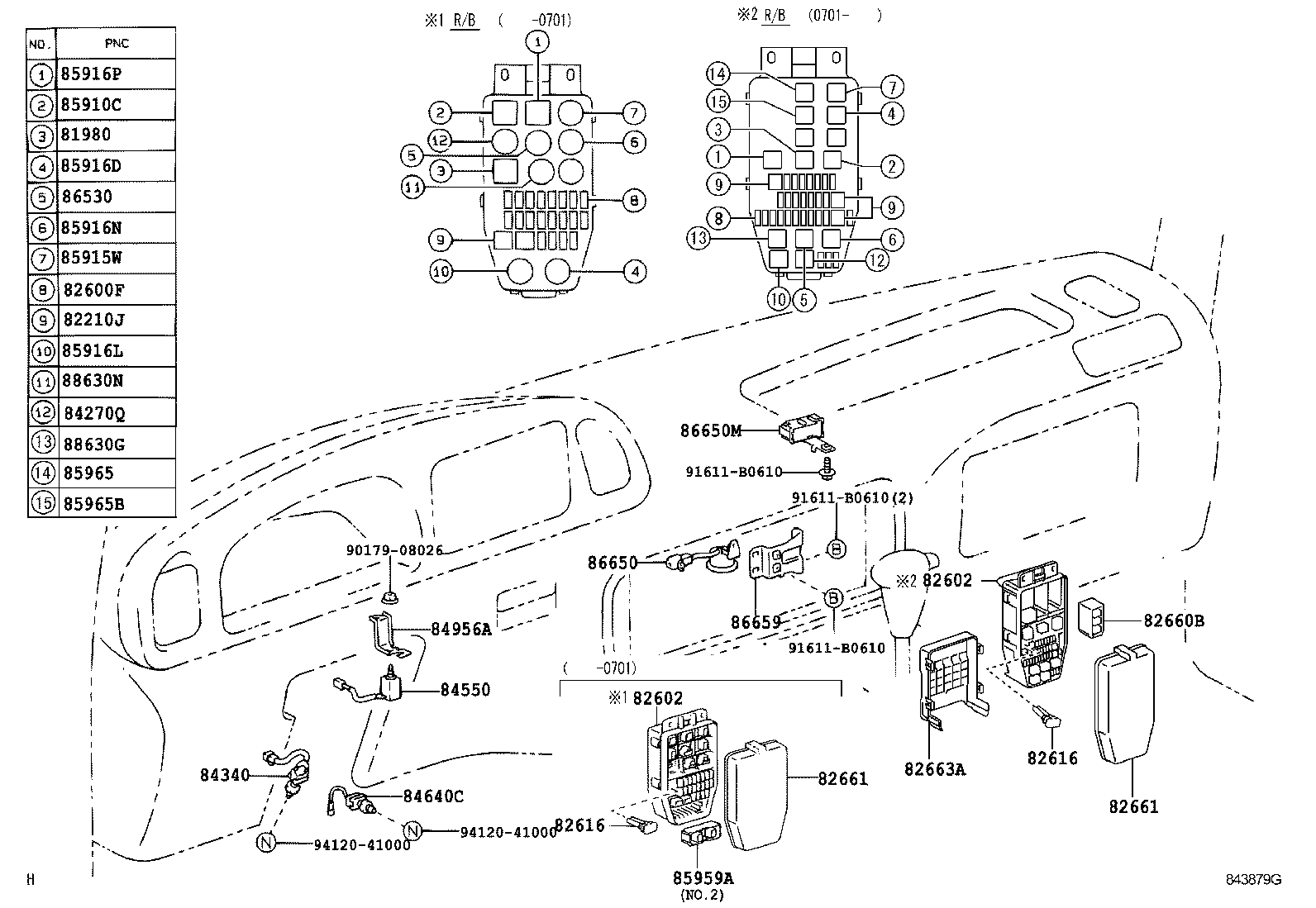

| 84790 | Switch Assy, Rear Window Defogger |
| 84790B | Bulb(FOR REAR WINDOW DEFOGGER SWITCH) |
| 84790E | Cap, Bulb(FOR REAR WINDOW DEFOGGER SWITCH) |
| 84930 | Switch Assy, Door Control |
| 84956A | Bracket, Hand Brake Signal Switch |

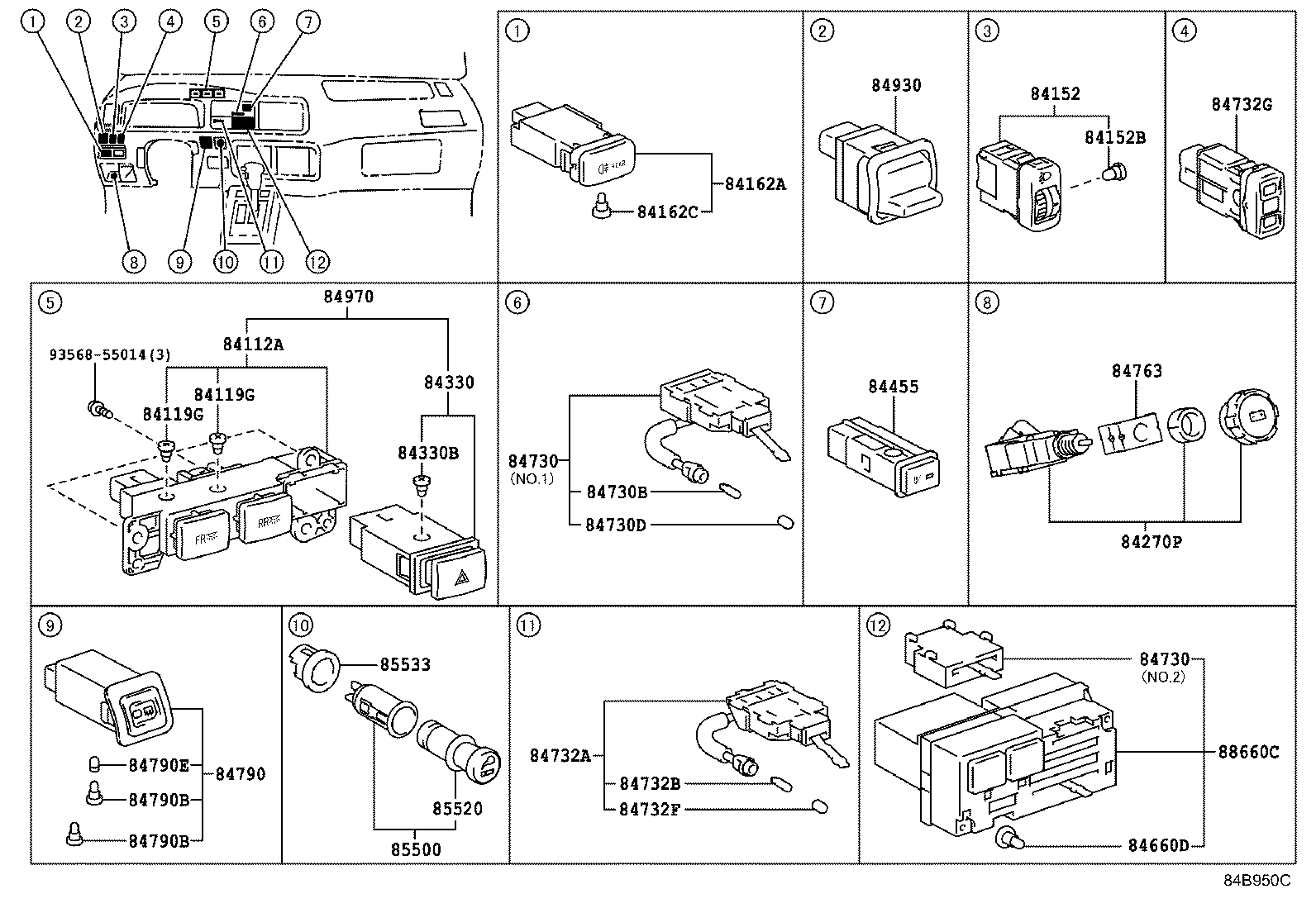

| 84970 | Switch Assy, Combination |
| 85500 | Lighter Assy, Cigarette |
| 85520 | Knob And Element Assy, Cigarette Lighter |
| 85533 | Lens, Cigarette Lighter Indicator |
| 85909A | Bracket Sub-assy, Relay Block |
| 85910C | Relay Assy (FOR HEATER BLOWER MOTOR) |
| 85910Y | Relay, Rear Heater |
| 85912 | Relay, Defogger |
| 85915W | Relay, Automatic Door |
| 85916D | Relay, Fog Lamp |
| 85916L | Relay, Rear Fog Lamp |
| 85916N | Relay, Taillamp |
| 85916P | Relay, Headlamp |
| 85927 | Relay, Cooling Fan |
| 85931B | Relay, Fuel Heater |
| 85940B | Relay Assy, Rear Wiper |
| 85959A | Holder, Relay |
| 85965 | Relay, Room Lamp Control |
| 85965B | Relay, Room Lamp Control (REAR) |
| 86530 | Relay Assy, Horn |
| 86650 | Buzzer Assy, Vacuum Indicator |
| 86650H | Buzzer Assy, Back |
| 86650M | Buzzer Assy, Emergency |
| 86659 | Bracket, Buzzer |
| 88630G | Relay Assy, Cooler |
| 88630H | Relay Assy, Cooler |
| 88630N | Relay Assy, Cooler |
| 88660C | Switch Assy, Cooler Control |
| 89373 | Sensor, Lamp Failure Indicator |
| 89420M | Sensor Assy, Air Pressure |
| 89421D | Sensor, Turbo Pressure |
| 89422A | Sensor, Water Temperature |
| 89424G | Sensor, Inlet Air Temperature |
| 89458D | Sensor, Fuel Pressure |
| 89465 | Sensor, Oxygen |
| 89467C | Sensor, Air Fuel Ratio, NO.2 |
| 89491 | Sensor, Engine Oil Level |
| 89491A | Gasket, Engine Oil Level Sensor |

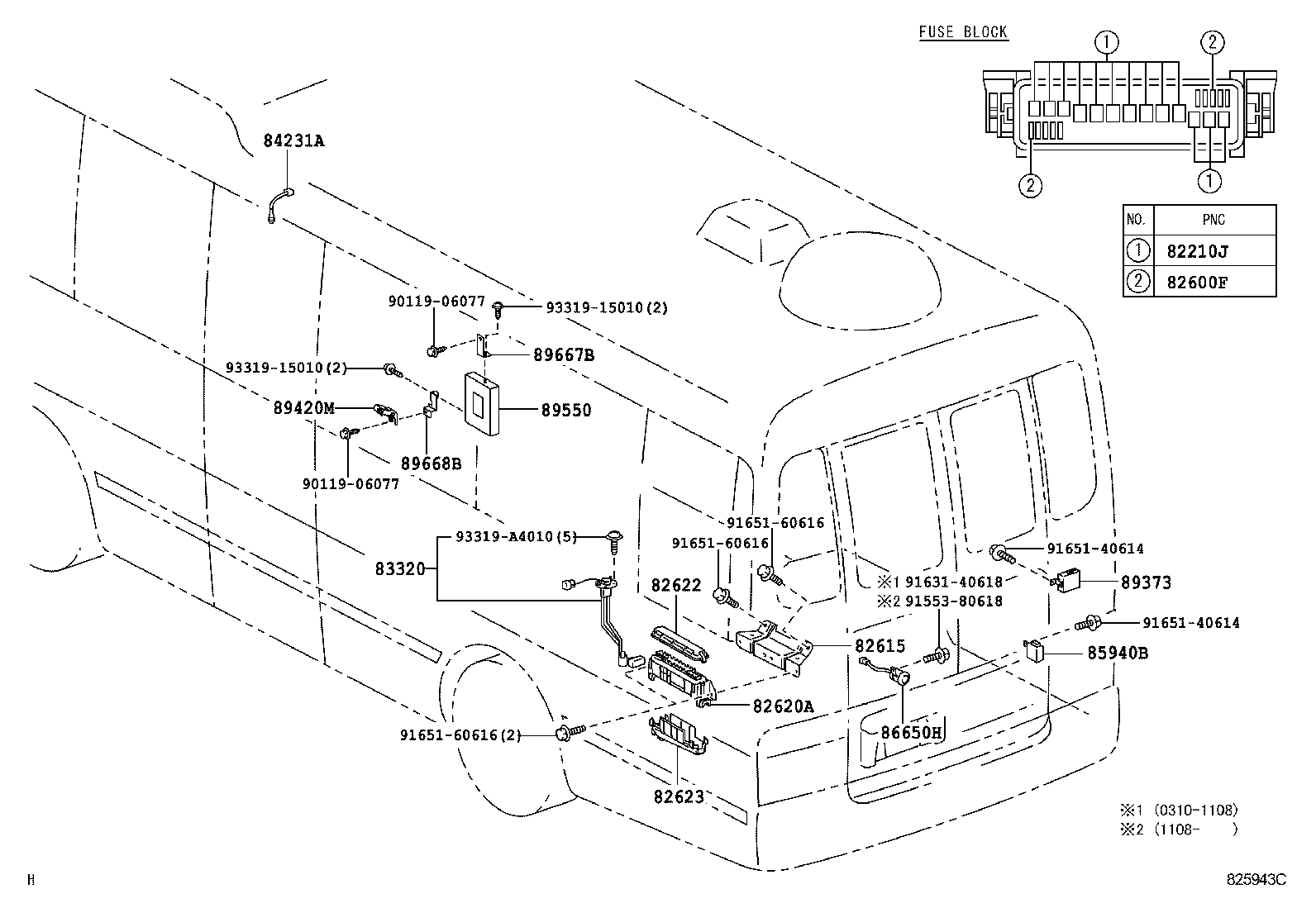

| 89550 | Computer Assy, Emission Control |
| 89593 | Sensor, Air Cleaner Warning |
| 89615 | Sensor, Knock Control |
| 89667B | Bracket, Engine Control Computer, NO.1 |
| 89668B | Bracket, Engine Control Computer, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
