Toyota Coaster (CHINA)
2000-12 → 2014-03 · chassis BB5#,RZB5#,TRB53,XZB53 · catalogue 814310 · General
Discontinued model
Data version 2014-01

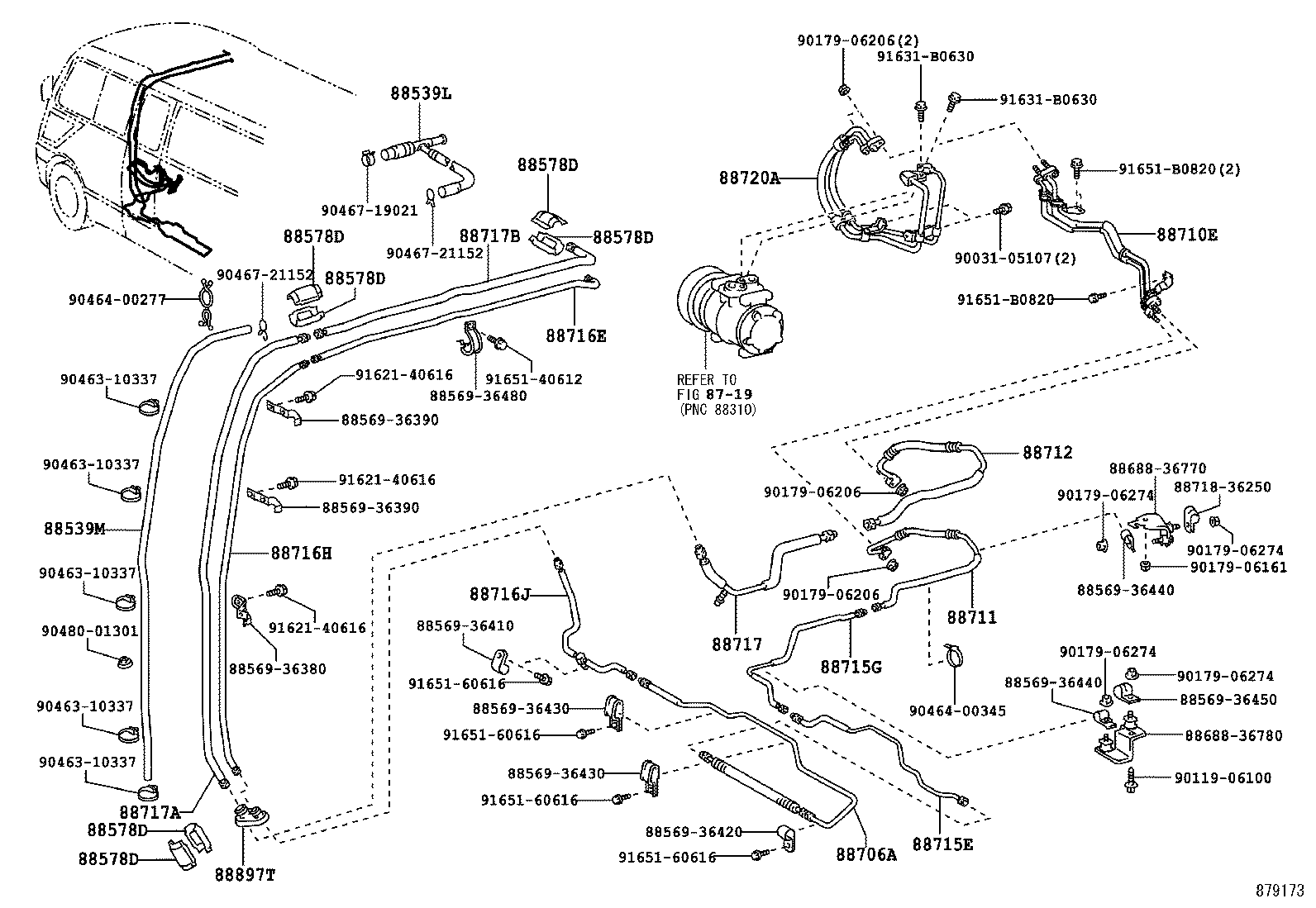

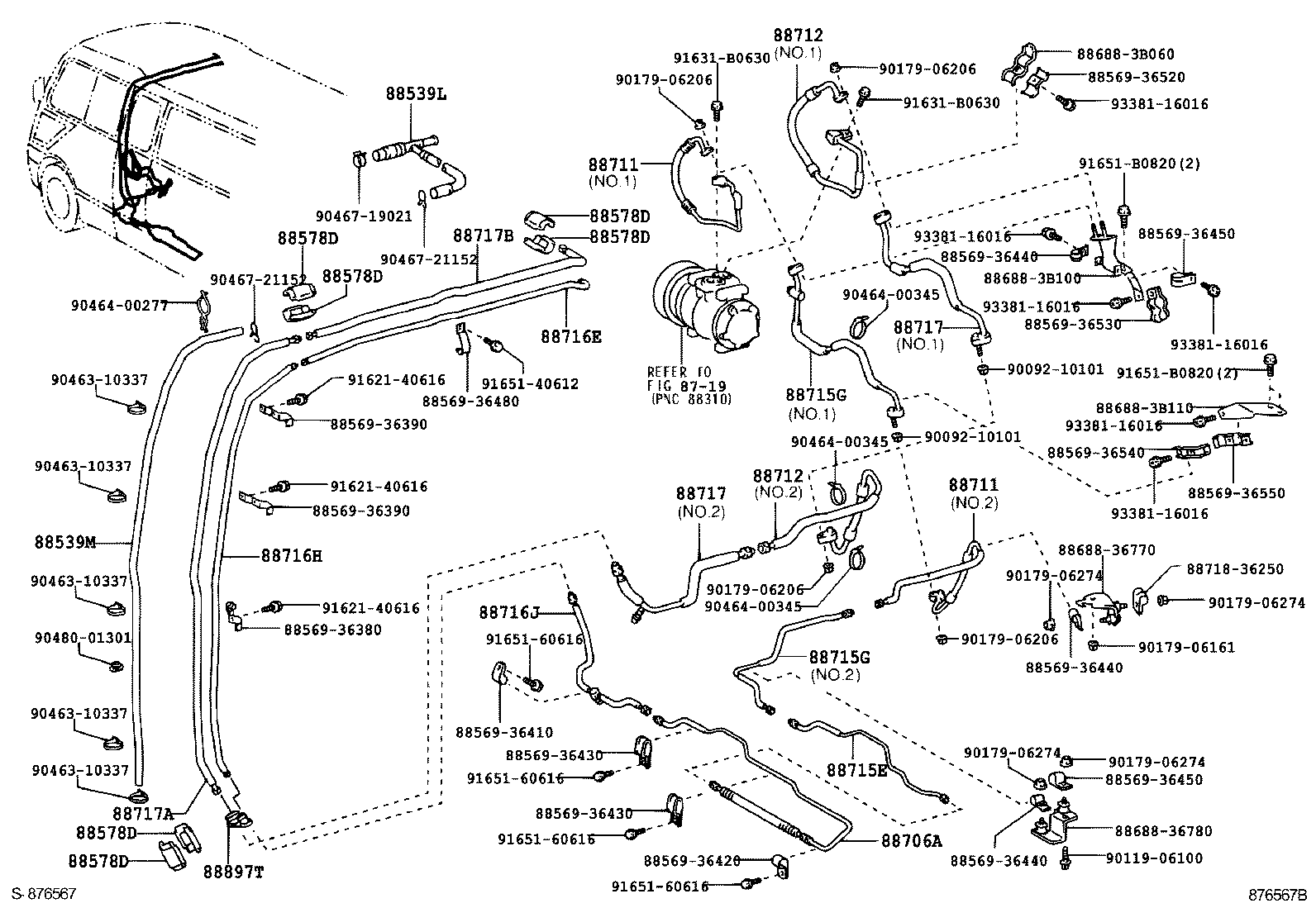

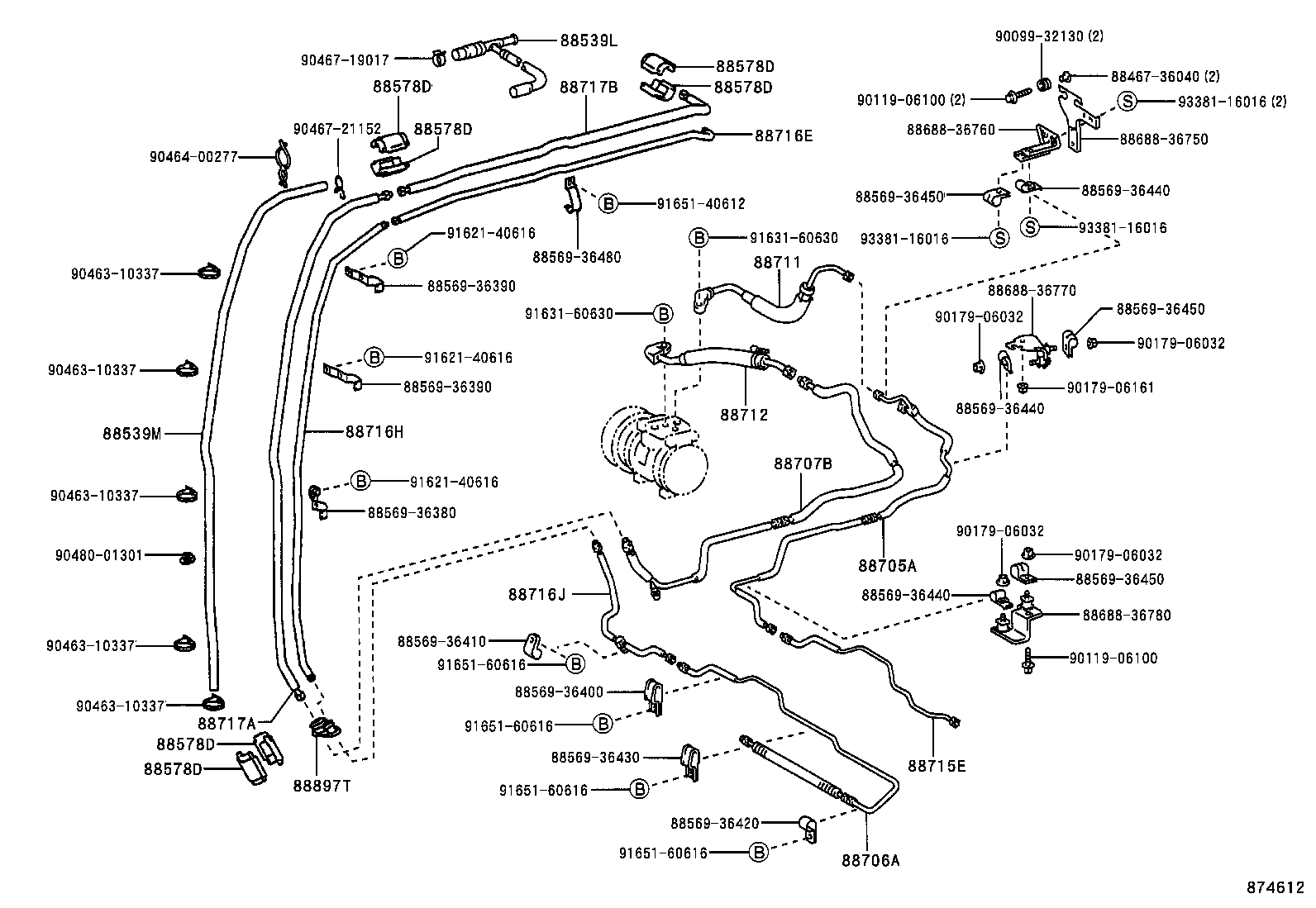

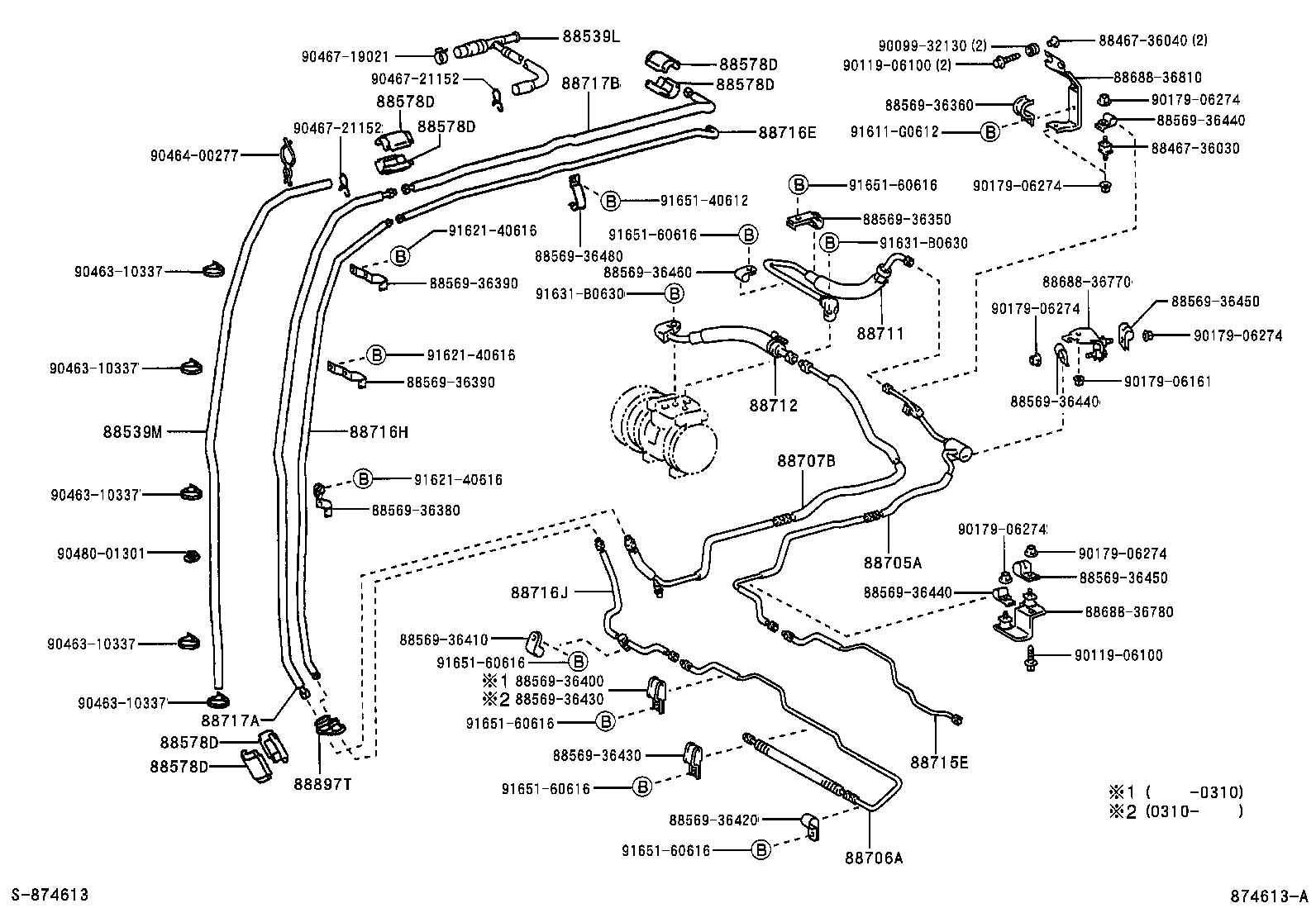

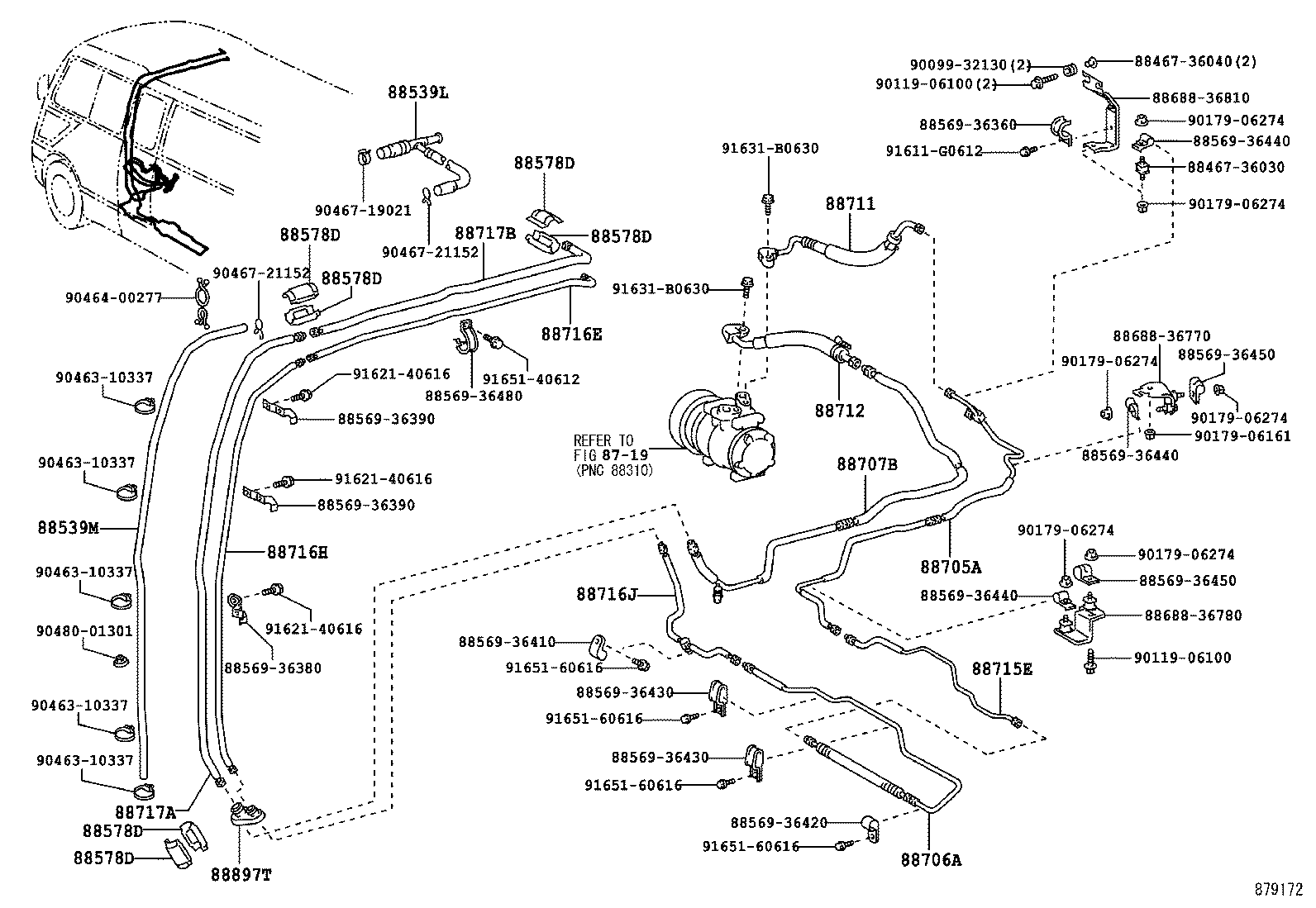

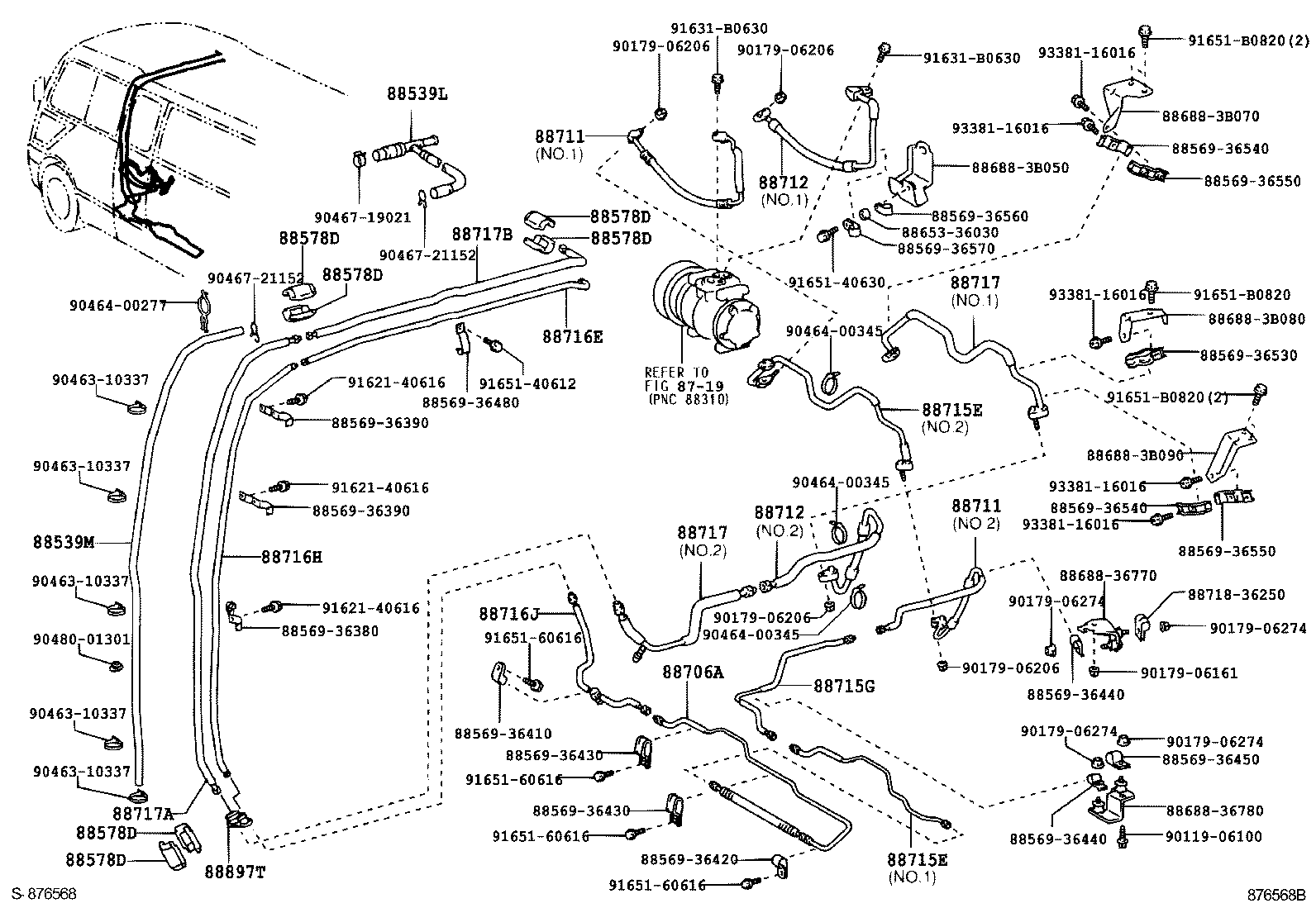

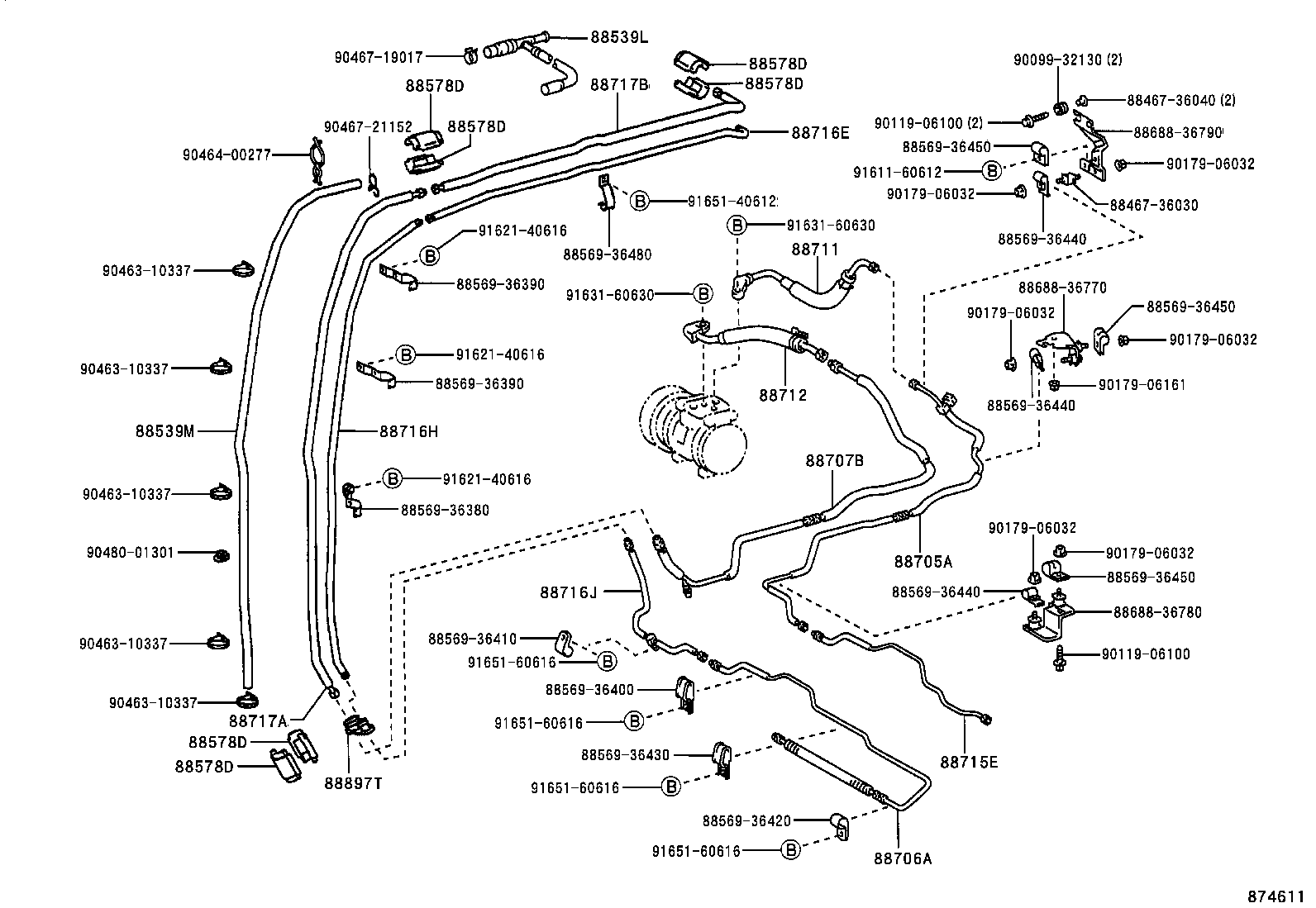

Heating & Air Conditioning - Cooler Piping
42 part groups · 10 illustrations
Part groups
| PNC | Description |
|---|---|
| 88407 | Glass Sub-assy, Sight |
| 88415C | Cover, Dust, NO.1 |
| 88415D | Cover, Dust, NO.2 |
| 88415E | Cover, Dust, NO.3 |

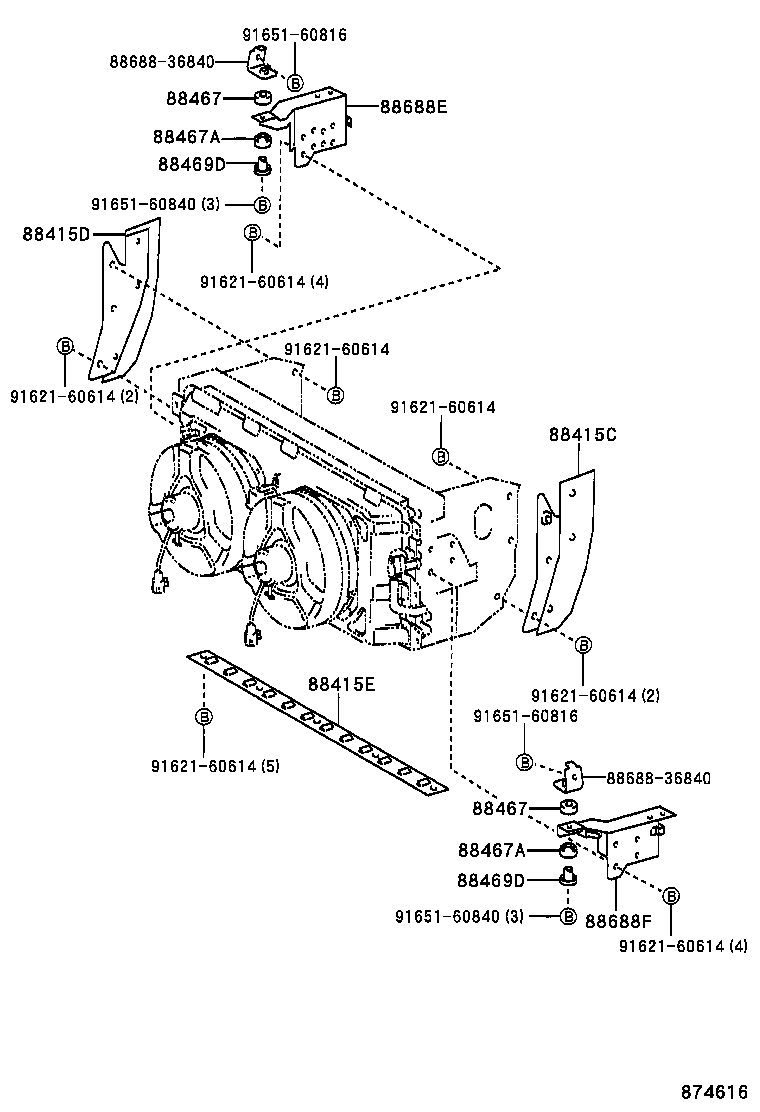

| 88450 | Condenser Assy, W/Receiver |
| 88453 | Fan, Cooling (FOR CONDENSER) |
| 88454A | Shroud, Fan |
| 88454B | Shroud, Fan |
| 88460 | Condenser Assy, Cooler |
| 88467 | Cushion, Cooler Condenser, NO.1 |
| 88467A | Cushion, Cooler Condenser, NO.2 |
| 88469D | Collar, Condenser Bracket, NO.1 |
| 88471 | Tank, Receiver Air Conditioner |
| 88539L | Hose, Drain Cooler |
| 88539M | Hose, Drain Cooler, NO.2 |
| 88550 | Motor Assy, Blower (FOR CONDENSER) |
| 88578D | Packing, Cooler Pipe, NO.1 |
| 88605J | Harness Sub-assy, Air Conditioner Wiring |
| 88645H | Switch, Pressure NO.1 |
| 88688E | Bracket, Cooler Refrigerant Hose, NO.1 |
| 88688F | Bracket, Cooler Refrigerant Hose, NO.2 |
| 88705A | Tube Sub-assy, Discharge |
| 88706 | Pipe Sub-assy, Liquid |
| 88706A | Tube Sub-assy, Liquid, A |
| 88707B | Tube Sub-assy, Suction, B |
| 88710E | Tube & Accessory Assy, Air Conditioner |
| 88711 | Hose, Cooler Refrigerant Discharge, NO.1 |
| 88712 | Hose, Cooler Refrigerant Suction, NO.1 |
| 88715A | Pipe, Cooler Refrigerant Discharge, A |
| 88715B | Pipe, Cooler Refrigerant Discharge, B |
| 88715E | Pipe, Cooler Refrigerant Discharge, E |
| 88715G | Tube, Discharge, G |
| 88716A | Pipe, Cooler Refrigerant Liquid, A |
| 88716B | Pipe, Cooler Refrigerant Liquid, B |
| 88716E | Pipe, Cooler Refrigerant Liquid, E |
| 88716H | Pipe, Cooler Refrigerant Liquid, H |
| 88716J | Pipe, Cooler Refrigerant Liquid, J |
| 88717 | Pipe, Cooler Refrigerant Suction, NO.1 |
| 88717A | Pipe, Cooler Refrigerant Suction, A |
| 88717B | Pipe, Cooler Refrigerant Suction, B |
| 88720A | Hose & Accessory, Air Conditioner |
| 88897T | Grommet, Cooler |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
