Toyota Coaster Fuelcell
2021-08 → 2022-01 · chassis KMB53 · catalogue 815310 · General
Supported model
Data version 2023-05
Frame
56 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|

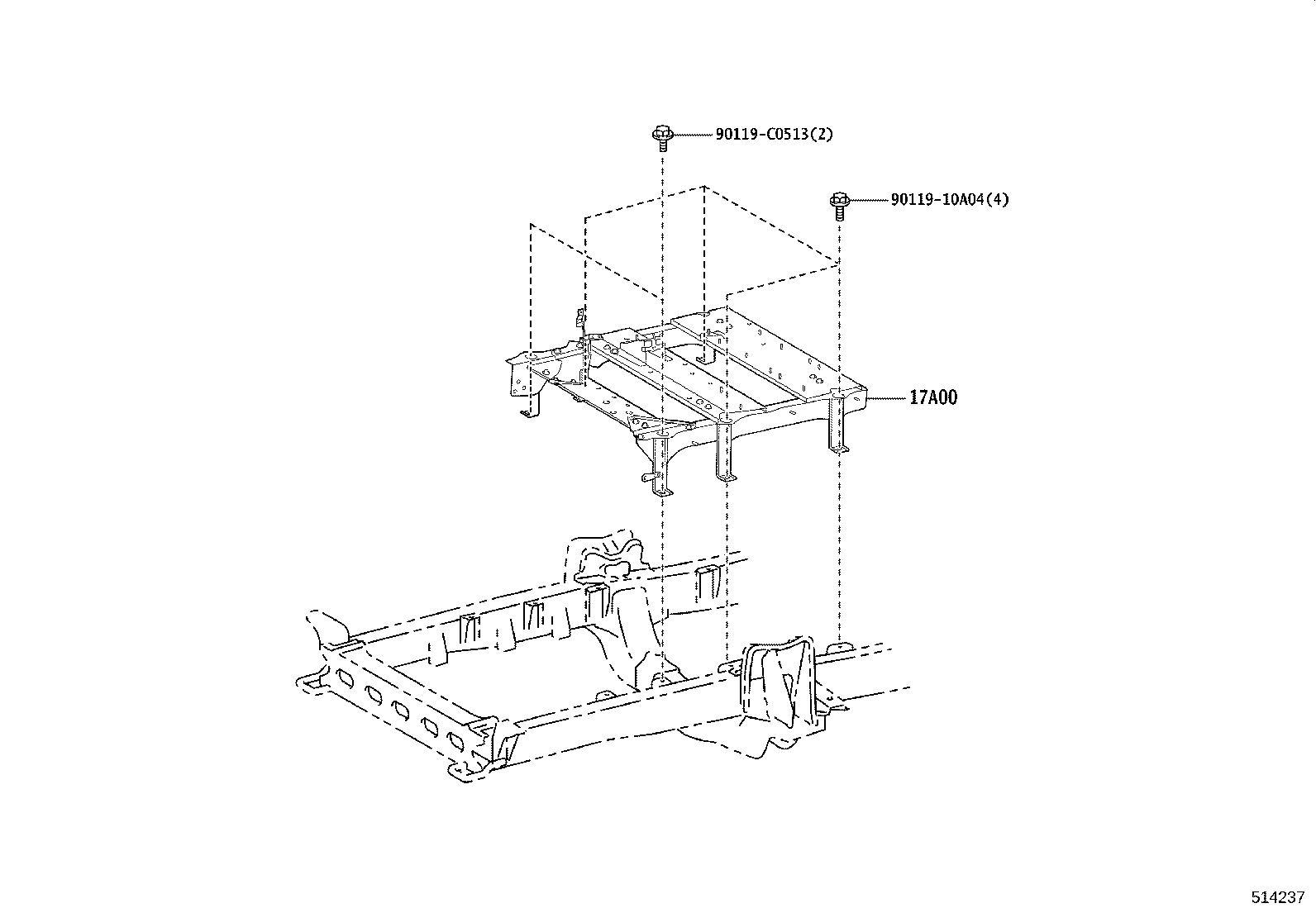

| 17A00 | Compressor Assy, FC Air W/Bracket |
| 48344A | Stopper, Bumper, Rear RH |
| 48345B | Stopper, Bumper, Rear LH |
| 48414C | Bracket, Spring, NO.3 RH |
| 48415C | Bracket, Spring, NO.3 LH |
| 48416B | Bracket, Spring, NO.4 RH |
| 48417D | Bracket, Spring, NO.4 LH |
| 51100D | Plug, Hole(FOR FRAME) |
| 51100F | Frame Sub-assy |
| 51201C | Crossmember Sub-assy, Frame, NO.1 |
| 51201G | Crossmember Sub-assy, Front Suspension, RH |
| 51202C | Crossmember Sub-assy, Front Suspension, Lower |
| 51203J | Crossmember Sub-assy, Front Suspension, LH |
| 51203K | Crossmember Sub-assy, Frame, NO.3 |
| 51205E | Crossmember Sub-assy, Frame, NO.4 |
| 51205H | Crossmember Sub-assy, Frame, Center |
| 51206B | Crossmember Sub-assy, Frame, NO.6 |
| 51207B | Crossmember Sub-assy, Frame, NO.7 |
| 51208E | Crossmember Sub-assy, Frame, NO.8 |
| 51328 | Support, Front Suspension Member, RH |
| 51329 | Support, Front Suspension Member, LH |
| 51406 | Bracket Sub-assy, Radiator Support |
| 51505F | Support Sub-assy, Upper Control Arm, RH |
| 51506F | Support Sub-assy, Upper Control Arm, LH |
| 51511A | Seat, Front Spring Support |
| 51715 | Bracket, Body Support, Rear RH |
| 51715A | Bracket, Body Support, Rear RH |
| 51716 | Bracket, Body Support, Rear LH |
| 51716A | Bracket, Body Support, Rear LH |
| 51717 | Plate, Body Support Bracket |
| 51721 | Bracket, Cab Front Mounting, RH |
| 51722 | Bracket, Cab Front Mounting, LH |
| 51751B | Bracket, Body Support, NO.1 RH |
| 51752 | Bracket, Body Support, NO.1 LH |
| 51753 | Bracket, Body Support, NO.2 |
| 51757 | Bracket, Body Support, NO.4 RH |
| 51758A | Bracket, Body Support, NO.4 LH |
| 51762 | Bracket, Body Support, NO.5 RH |
| 51763 | Bracket, Body Support, NO.5 LH |
| 51765A | Bracket, Frame Body Mounting, NO.7 RH |
| 51766A | Bracket, Frame Body Mounting, NO.7 LH |
| 51767C | Bracket, Frame Body Mounting, NO.8 RH |
| 51768A | Bracket, Frame Body Mounting, NO.8 LH |
| 51878 | Bracket, Frame Fuel Tank Mounting, NO.1 Center |
| 51879 | Bracket, Frame Fuel Tank Mounting, NO.2 Center |
| 51963F | Hook, Transport |
| 57107 | Bracket Sub-assy, Strut Bar, RH |
| 57108 | Bracket Sub-assy, Strut Bar, LH |
| 74401C | Bracket Sub-assy, Battery, RH |
| 74402F | Bracket Sub-assy, Battery, LH |
| 74402G | Bracket Sub-assy, Battery, Rear NO.1 |
| 74402H | Bracket Sub-assy, Battery, Rear NO.2 |
| 82822G | Bracket,Connector Block NO.1 |
| 82822H | Bracket,Connector Block NO.2 |
| 82822J | Bracket,Connector Block NO.3 |
| 82822K | Bracket,Connector Block NO.4 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
