Toyota Coaster Fuelcell
2021-08 → 2022-01 · chassis KMB53 · catalogue 815310 · General
Supported model
Data version 2023-05
Fcev Cooling
120 part groups · 7 illustrations
Part groups

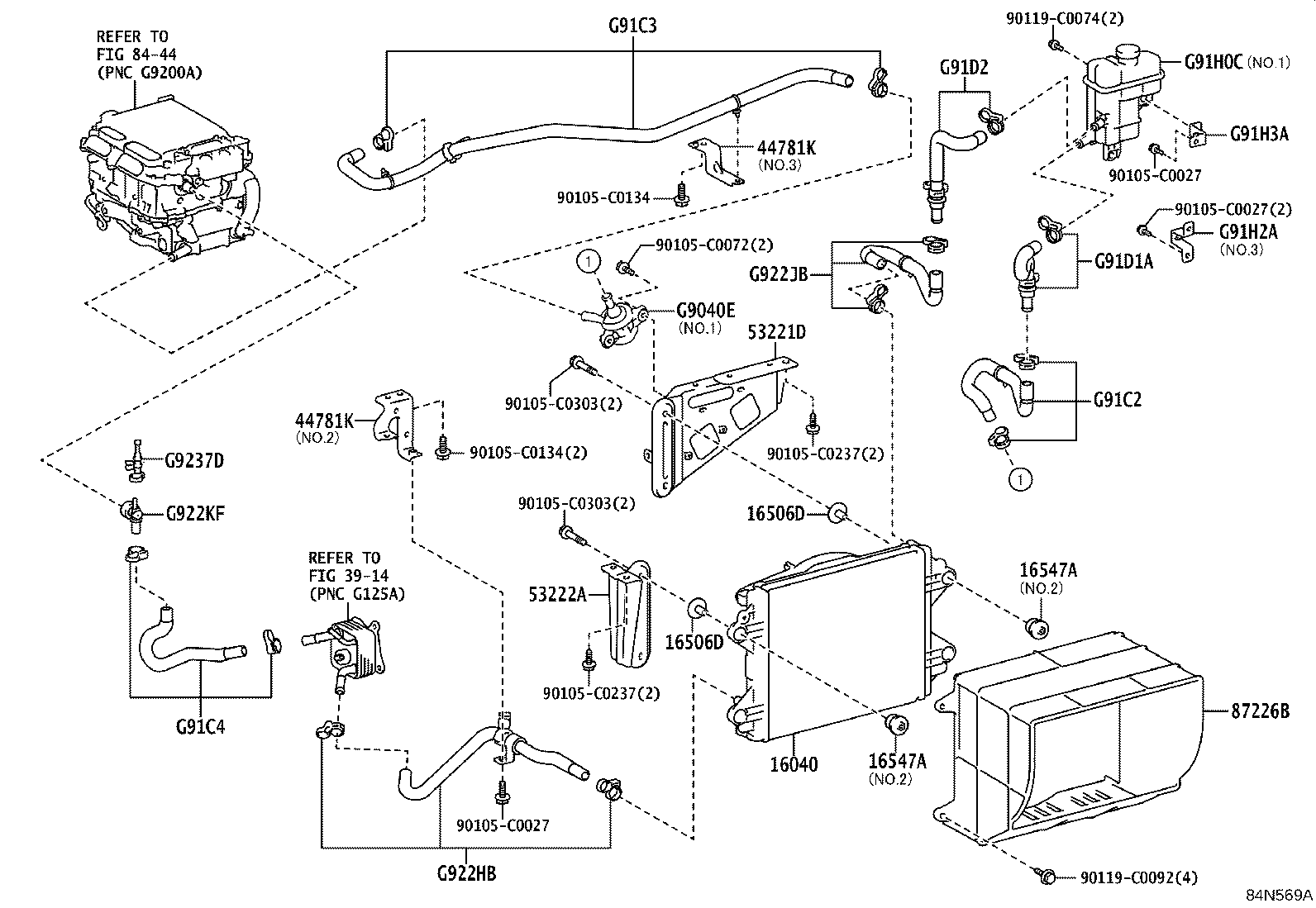

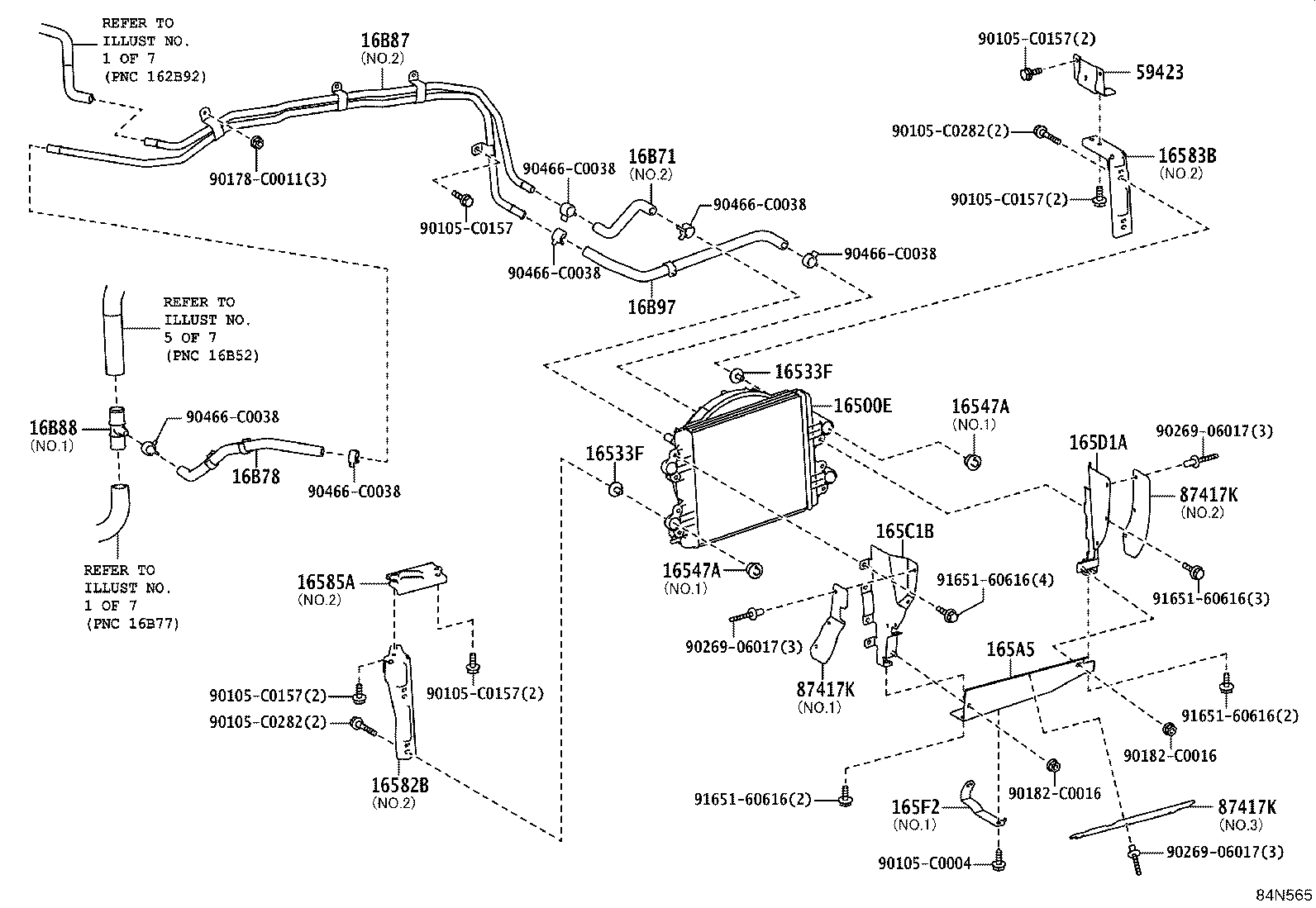

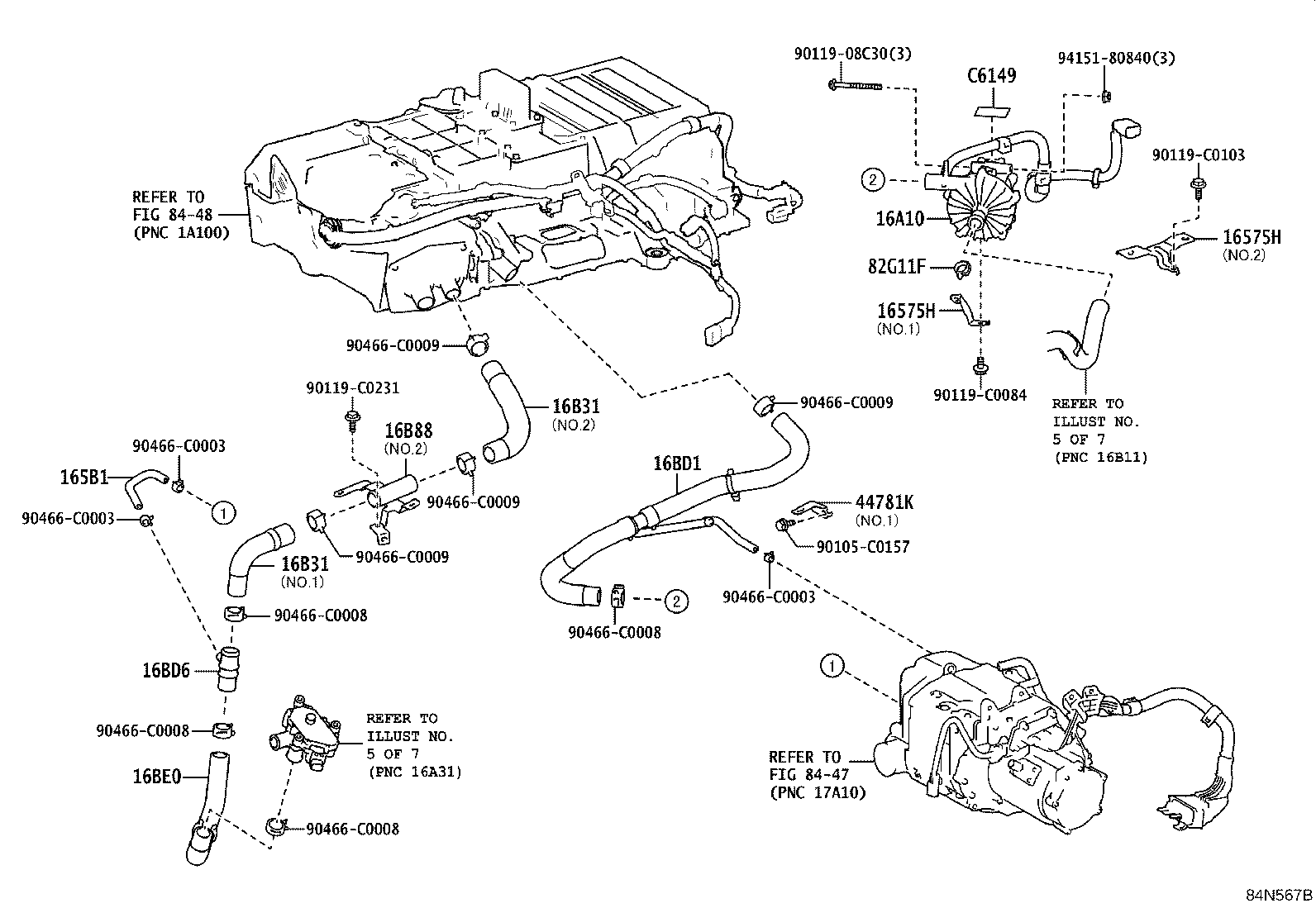

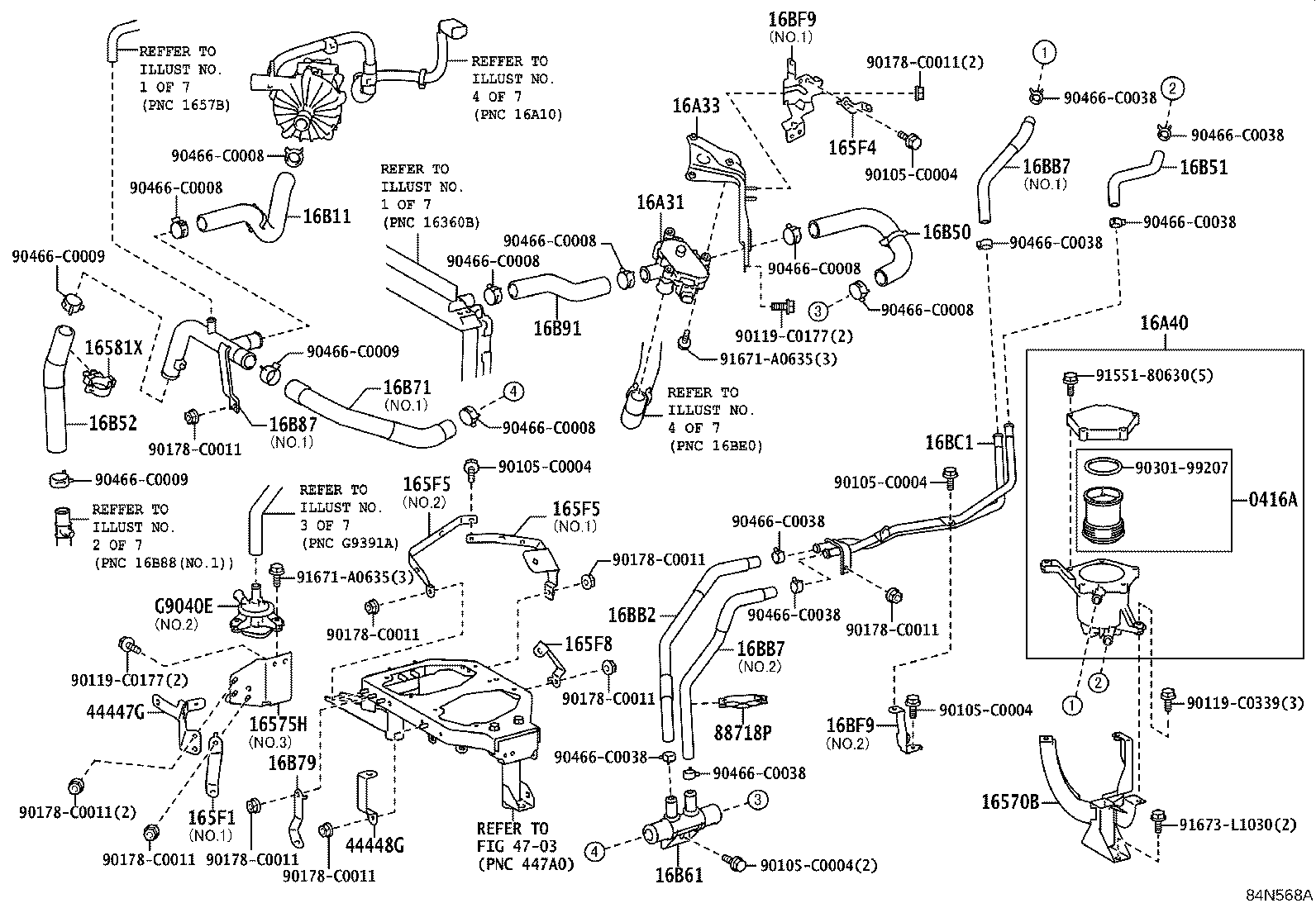

| PNC | Description |
|---|---|
| 0416A | Element Kit, Ion Exchanger |
| 11285H | Label, Coolant System Notice |
| 16040 | Radiator Assy, W/Protector |
| 16268S | Pipe, Water By-pass |
| 16360B | Fan Assy, W/Motor |
| 16470N | Tank Assy, FC Radiator Reserve |
| 16500E | Radiator Assy, Sub W/Fan |
| 16506D | Support Sub-assy, Radiator, NO.2 |
| 16533E | Support, Radiator, RH |
| 16533F | Support, Radiator, NO.1 |
| 16534B | Support, Radiator, LH |
| 16546C | Protector, Radiator |
| 16547A | Bush, Radiator Support, NO.1 |
| 16549B | Collar, Radiator Support |
| 16570B | Bracket Assy, Water Hose Clamp |
| 16575H | Bracket, Water Hose Clamp |
| 1657A | Hose, FC Radiator, NO.10 |
| 1657B | Hose, FC Radiator, NO.11 |
| 16581X | Ring, Radiator Hose |
| 16582B | Bracket, Radiator, NO.1 |
| 16583B | Bracket, Radiator, NO.2 |
| 16584B | Insulator, Radiator Mounting |
| 16585A | Bracket, Radiator, NO.3 |
| 16586A | Bracket, Radiator, NO.4 |
| 165A5 | Guide, Sub-radiator Air |
| 165B1 | Hose, Intercooler Cooling Water Outlet |
| 165C1B | Duct, Sub-radiator, RH NO.1 |
| 165D1A | Duct, Sub-radiator, LH NO.1 |
| 165F1 | Bracket, Radiator Hose, NO.1 |
| 165F2 | Bracket, Radiator Hose, NO.2 |
| 165F3 | Bracket, Radiator Hose, NO.3 |
| 165F4 | Bracket, Radiator Hose, NO.4 |
| 165F5 | Bracket, Radiator Hose, NO.5 |
| 165F8 | Bracket, Radiator Hose, NO.8 |
| 165H1 | Pipe, FC Radiator, NO.1 |
| 16611C | Bracket, Radiator Reserve Tank |
| 16612A | Bracket, Radiator Reserve Tank, NO.2 |
| 16A10 | Pump Assy, FC Cooling Water |
| 16A31 | Valve, FC Cooling Water Temperature Control |
| 16A33 | Bracket, FC Cooling Water Valve |
| 16A40 | Exchanger Assy, FC Cooling Water Ion |
| 16B11 | Hose, FC Cooling Water Valve Outlet, NO.1 |
| 16B31 | Hose, FC Stack Cooling Water Outlet |
| 16B50 | Hose Assy, Fuel Cell Cooling By-pass |
| 16B51 | Hose, FC Cooling By-pass, NO.1 |
| 16B52 | Hose, FC Cooling By-pass, NO.2 |
| 16B61 | Pipe, FC Cooling By-pass |
| 16B71 | Hose, FC Radiator Inlet |
| 16B77 | Hose, FC Radiator Outlet, NO.1 |
| 16B78 | Hose, FC Radiator Outlet, NO.2 |
| 16B79 | Bracket, FC Radiator Outlet |
| 16B87 | Pipe, Fuel Cell Radiator Outlet |
| 16B88 | Pipe, FC Radiator |
| 16B91 | Hose, FC Sub-radiator Inlet |
| 16B92 | Hose, FC Sub-radiator Inlet, NO.2 |
| 16B97 | Hose, FC Sub-radiator Outlet |
| 16BB2 | Hose, FC Ion Exchanger Inlet, NO.2 |
| 16BB7 | Hose, FC Cooling Ion Exchanger Outlet |
| 16BC1 | Pipe, FC Cooling Ion Exchanger Inlet |
| 16BD1 | Hose, FC Cooling Water Pump Outlet, NO.1 |
| 16BD6 | Pipe, FC Cooling Water Pump Outlet |
| 16BE0 | Hose Assy, FC Cooling Water Valve Inlet |
| 16BE1 | Hose, FC Cooling Water Valve Inlet, NO.1 |
| 16BF9 | Bracket, FC Cooling Water Pump Inlet |
| 44447G | Bracket, Hose Support, NO.1 |
| 44448G | Bracket, Hose Support, NO.2 |
| 44449C | Bracket, Hose Support, NO.3 |
| 44781K | Bracket, Hose |
| 53168E | Bracket, Radiator Brace Rod |
| 53221C | Brace, Radiator Support Apron, RH |
| 53221D | Bracket, Radiator Brace Rod, RH |
| 53222A | Bracket, Radiator Brace Rod, LH |
| 59423 | Panel, Sub-radiator Side, NO.1 |
| 82G11F | Clamp, Wiring Harness |
| 87226B | Adapter, Air Duct |
| 87417K | Packing, Air Duct |
| 88718P | Clamp, Piping |
| C6149 | Label, Water Pump Caution |

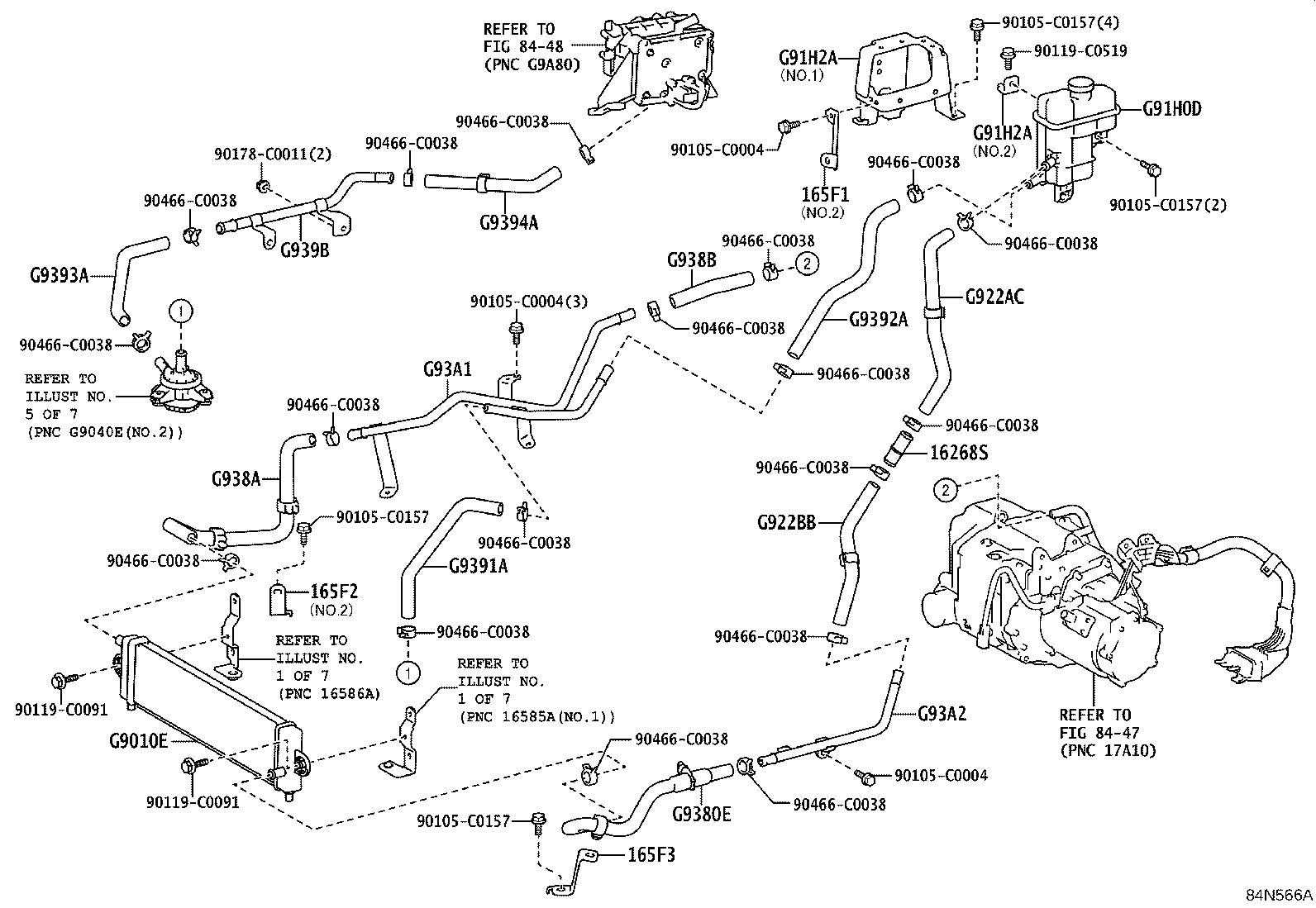

| G9010E | Radiator Assy |
| G9040E | Pump Assy, Water W/Motor |
| G91C2 | Hose, FC Inverter Cooling, NO.2 |
| G91C3 | Hose, FC Inverter Cooling, NO.3 |
| G91C4 | Hose, FC Inverter Cooling, NO.4 |
| G91D1A | Pipe, FC Inverter Cooling, NO.1 |
| G91D2 | Pipe, FC Inverter Cooling, NO.2 |
| G91H0C | Tank Assy, Inverter Reserve |
| G91H0D | Tank Assy, EV Reserve |
| G91H2A | Bracket, Inverter Reserve Tank, NO.1 |
| G91H3A | Bracket, Inverter Reserve Tank, NO.2 |
| G922AC | Hose, Inverter Cooling Inlet, NO.1 |
| G922BB | Hose, Inverter Cooling Inlet, NO.2 |
| G922HB | Hose, HV Radiator Inlet |
| G922JB | Hose, HV Radiator Outlet |
| G922KF | Connector, HV Water Hose |
| G9237D | Hose, Inverter Drain, NO.1 |
| G928M | Label, Battery Coolant Caution |
| G92DBB | Seal, HV Battery, NO.1 |
| G9380E | Hose Assy, EV Radiator |
| G938A | Hose, EV Radiator Inlet, NO.1 |
| G938B | Hose, EV Radiator Inlet, NO.2 |
| G9391A | Hose, EV Water Pump, NO.1 |
| G9392A | Hose, EV Water Pump, NO.2 |
| G9393A | Hose, EV Water Pump, NO.3 |
| G9394A | Hose, EV Water Pump, NO.4 |
| G939B | Pipe, EV Water Pump Outlet |
| G93A1 | Pipe, EV Radiator Inlet |
| G93A2 | Pipe, EV Radiator Outlet |
| G93X1 | Bracket, HV Battery Reserve Tank, NO.1 |
| G93X2 | Bracket, HV Battery Reserve Tank, NO.2 |
| G93Y1 | Bracket, HV Battery Hose, NO.1 |

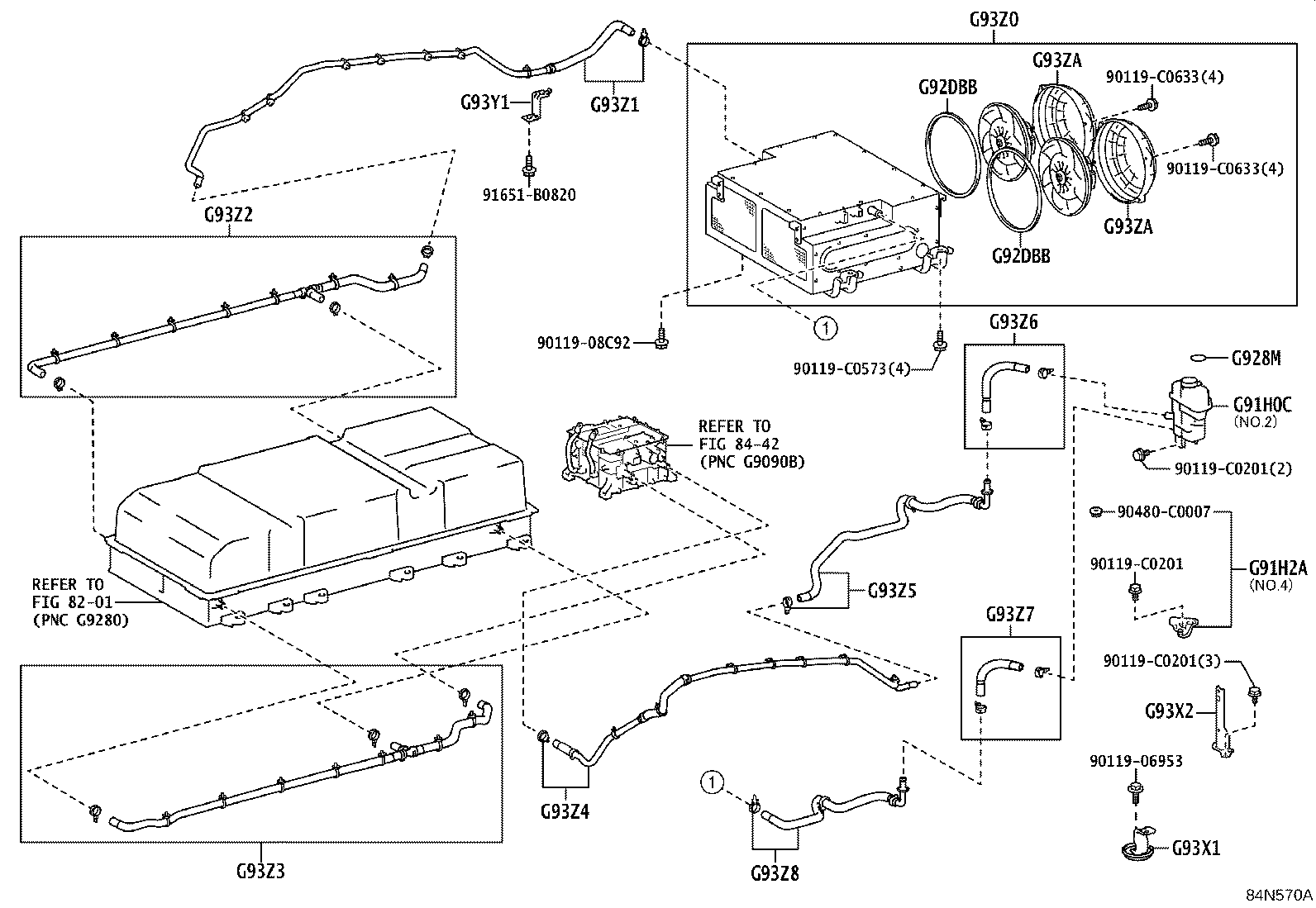

| G93Z0 | Controller Assy, HV Battery Heater & Cooler |
| G93Z1 | Hose, HV Battery Water By-pass, NO.1 |
| G93Z2 | Hose, HV Battery Water By-pass, NO.2 |
| G93Z3 | Hose, HV Battery Water By-pass, NO.3 |
| G93Z4 | Hose, HV Battery Water By-pass, NO.4 |
| G93Z5 | Hose, HV Battery Water By-pass, NO.5 |
| G93Z6 | Hose, HV Battery Water By-pass, NO.6 |
| G93Z7 | Hose, HV Battery Water By-pass, NO.7 |
| G93Z8 | Hose, HV Battery Water By-pass, NO.8 |
| G93ZA | Case, Cooling Fan HV Battery Heater & Cooler |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
