Toyota Coaster Fuelcell
2021-08 → 2022-01 · chassis KMB53 · catalogue 815310 · General
Supported model
Data version 2023-05

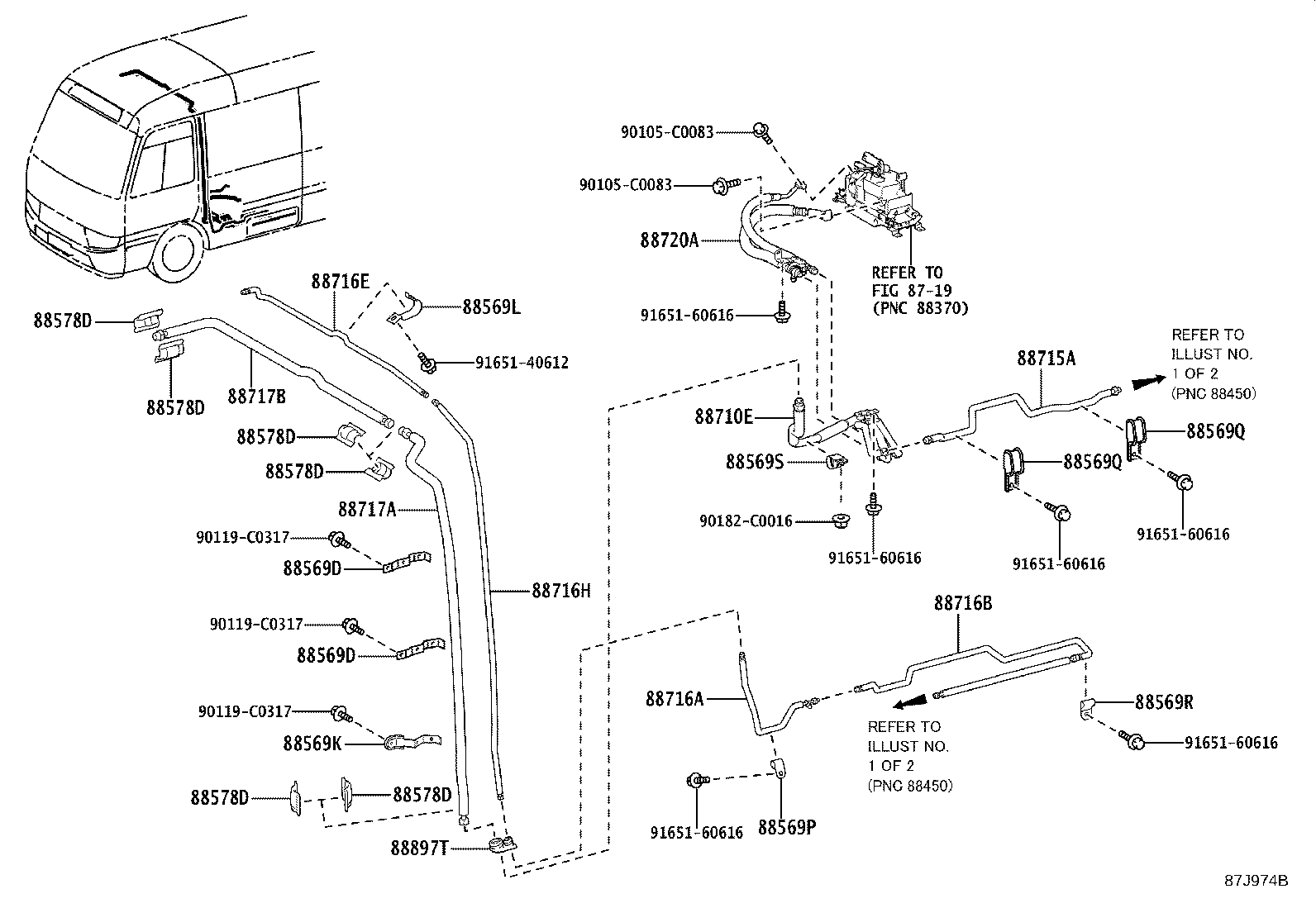

Heating & Air Conditioning - Cooler Piping
29 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 88415C | Cover, Dust, NO.1 |
| 88415D | Cover, Dust, NO.2 |
| 88415E | Cover, Dust, NO.3 |
| 88450 | Condenser Assy, W/Receiver |
| 88467 | Cushion, Cooler Condenser, NO.1 |
| 88467A | Cushion, Cooler Condenser, NO.2 |
| 88469D | Collar, Condenser Bracket, NO.1 |
| 88569D | Clamp, Cooler, NO.1 |
| 88569K | Clamp, Cooler, NO.2 |
| 88569L | Clamp, Cooler, NO.3 |
| 88569P | Clamp, Cooler, NO.4 |
| 88569Q | Clamp, Cooler, NO.5 |
| 88569R | Clamp, Cooler, NO.6 |
| 88569S | Clamp, Cooler, NO.7 |
| 88578D | Packing, Cooler Pipe, NO.1 |
| 88689E | Bracket, Cooler, NO.1 |
| 88689F | Bracket, Cooler, NO.2 |
| 88689G | Bracket, Cooler, NO.3 |
| 88689H | Bracket, Cooler, NO.4 |
| 88710E | Tube & Accessory Assy, Air Conditioner |
| 88715A | Pipe, Cooler Refrigerant Discharge, A |
| 88716A | Pipe, Cooler Refrigerant Liquid, A |
| 88716B | Pipe, Cooler Refrigerant Liquid, B |
| 88716E | Pipe, Cooler Refrigerant Liquid, E |
| 88716H | Pipe, Cooler Refrigerant Liquid, H |
| 88717A | Pipe, Cooler Refrigerant Suction, A |
| 88717B | Pipe, Cooler Refrigerant Suction, B |
| 88720A | Hose & Accessory, Air Conditioner |
| 88897T | Grommet, Cooler |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
