Toyota Heavy Duty Truck
1969-03 → 2001-12 · chassis FA100,11#,FB100,FC100,DA11#,DB10# · catalogue 821210 · General
Discontinued model
Data version 2002-06

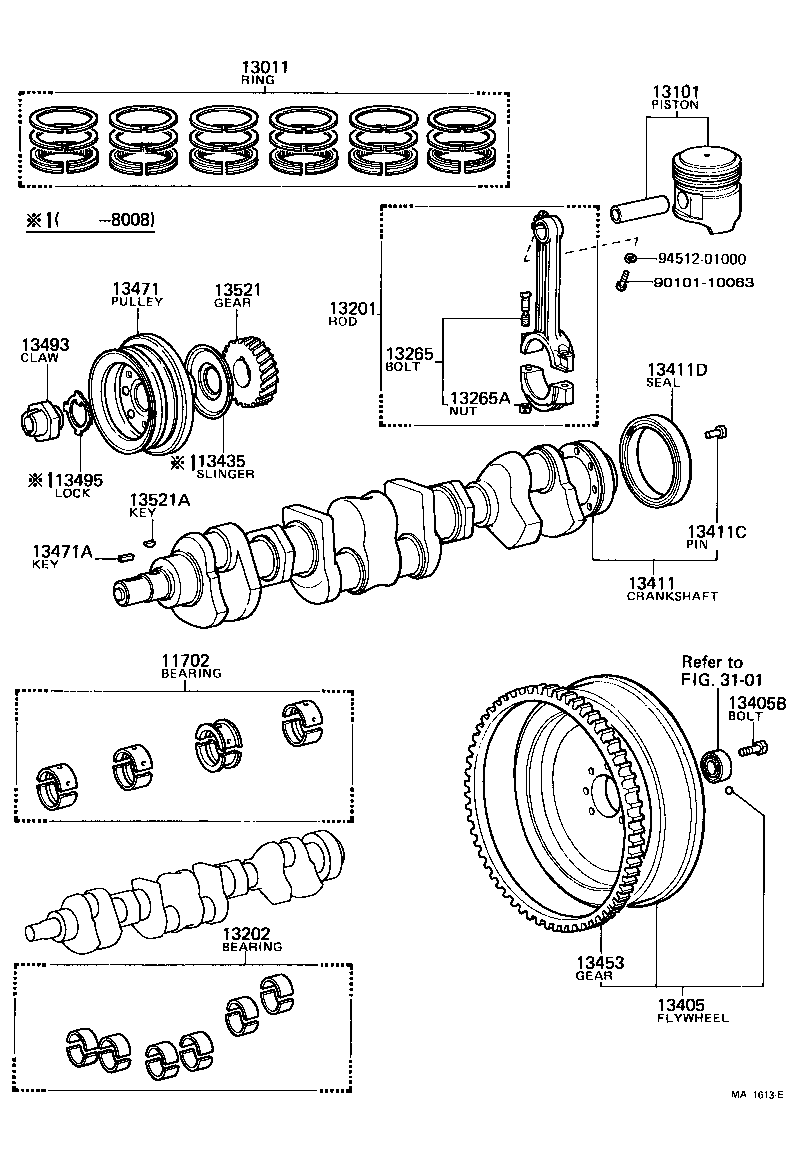

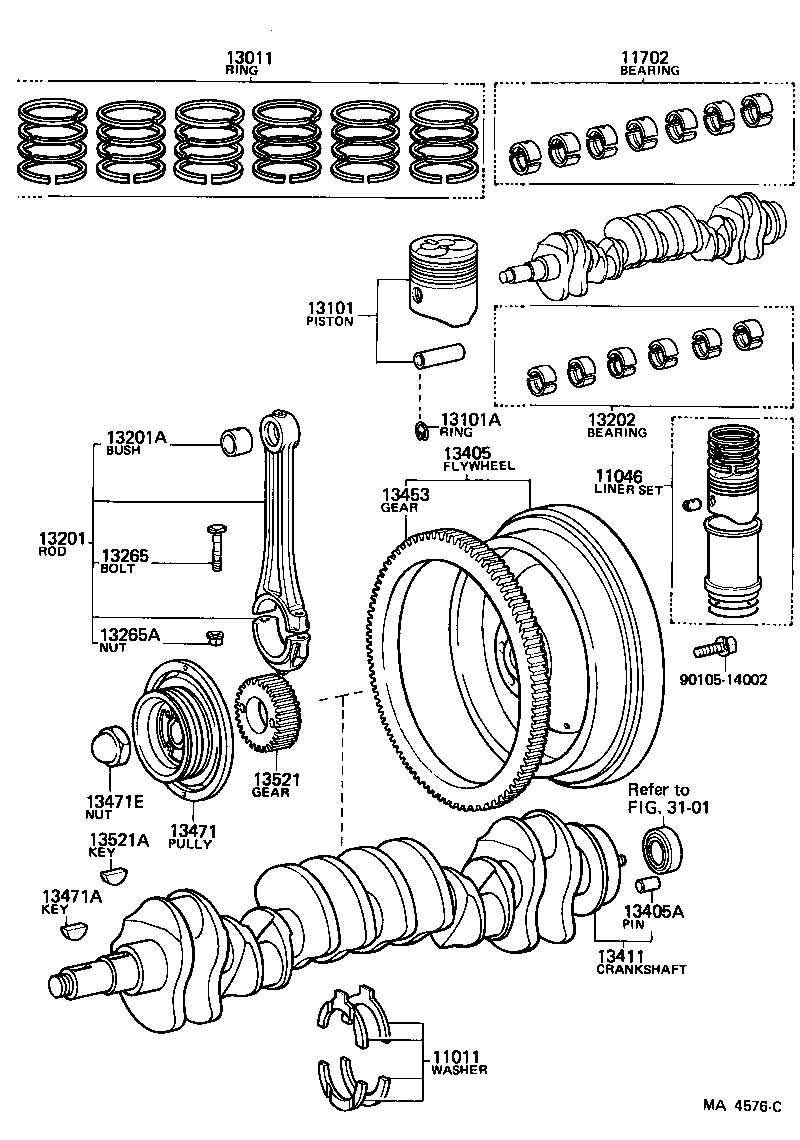

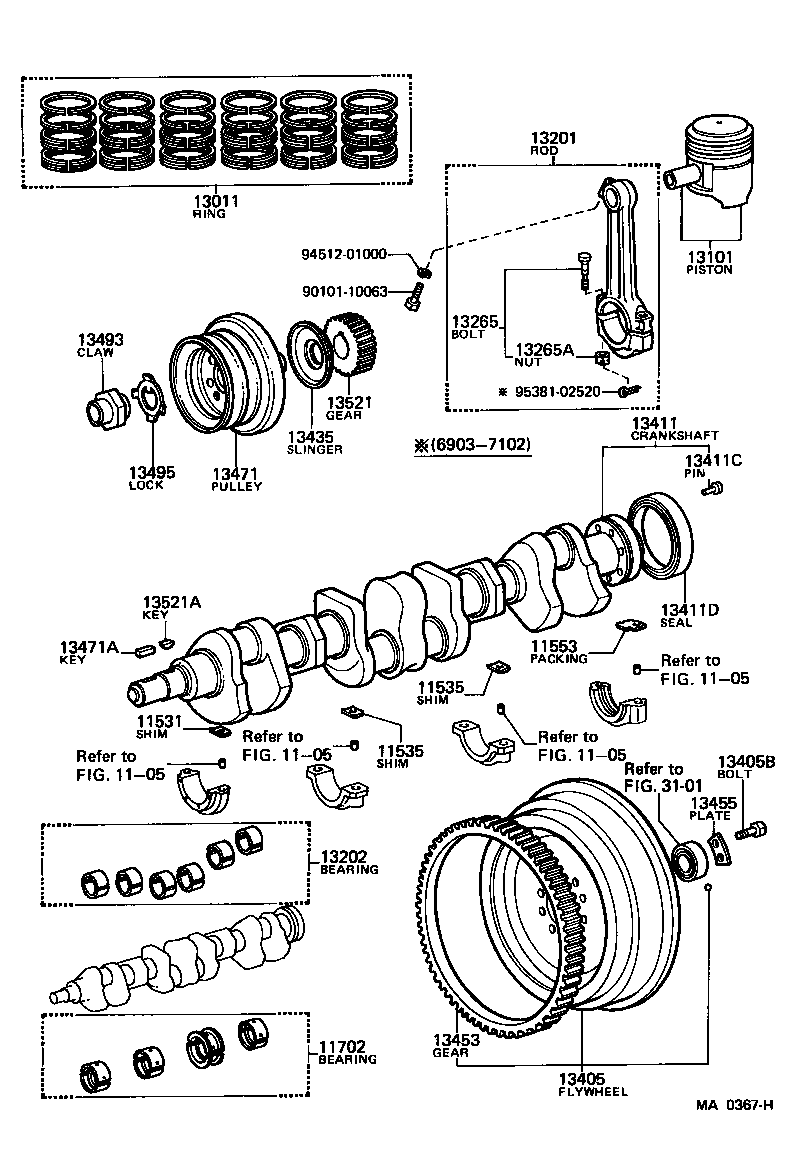

Crankshaft & Piston
35 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 11011 | Washer Set, Crankshaft Thrust |
| 11046 | Cylinder Liner & Piston Set |
| 11531 | Shim, Crankshaft Front Bearing |
| 11535 | Shim, Crankshaft 2ND & 3RD Bearing |
| 11553 | Packing, Bearing Cap |
| 11702 | Bearing Set, Crankshaft |
| 13011 | Ring Set, Piston |
| 13101 | Piston Sub-assy, W/Pin |
| 13101A | Ring, Hole Snap(FOR PISTON PIN) |
| 13201 | Rod Sub-assy, Connecting |
| 13201A | Bush(FOR CONNECTING ROD SMALL END) |
| 13202 | Bearing Set, Connecting Rod |
| 13265 | Bolt, Connecting Rod |
| 13265A | Nut, Hexagon(FOR CONNECTING ROD BOLT) |
| 13265B | Nut, Stamped(FOR CONNECTING ROD BOLT) |
| 13405 | Flywheel Sub-assy |
| 13405A | Pin, Straight(FOR FLYWHEEL) |
| 13405B | Bolt, Flywheel Setting |
| 13411 | Crankshaft |
| 13411C | Pin, Straight(FOR CRANKSHAFT) |
| 13411D | Seal, Oil(FOR CRANKSHAFT) |
| 13421 | Weight, Balance |
| 13421A | Bolt, Hexagon(FOR CRANKSHAFT BALANCE WEIGHT) |
| 13421B | Washer, Balance Weight Set Bolt |
| 13421C | Nut, Hexagon(FOR CRANKSHAFT BALANCE WEIGHT BOLT) |
| 13435 | Slinger, Crankshaft Oil |
| 13453 | Gear, Flywheel Ring |
| 13455 | Plate, Flywheel Bolt Lock, NO.1 |
| 13471 | Pulley, Crankshaft |
| 13471A | Key, Crankshaft(FOR CRANKSHAFT PULLEY SET) |
| 13471E | Nut(FOR CRANKSHAFT PULLEY) |
| 13493 | Claw, Crankshaft |
| 13495 | Lock, Crankshaft Pulley |
| 13521 | Gear OR Sprocket, Crankshaft Timing |
| 13521A | Key(FOR CRANKSHAFT TIMING GEAR) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
