Toyota Heavy Duty Truck
1969-03 → 2001-12 · chassis FA100,11#,FB100,FC100,DA11#,DB10# · catalogue 821210 · General
Discontinued model
Data version 2002-06

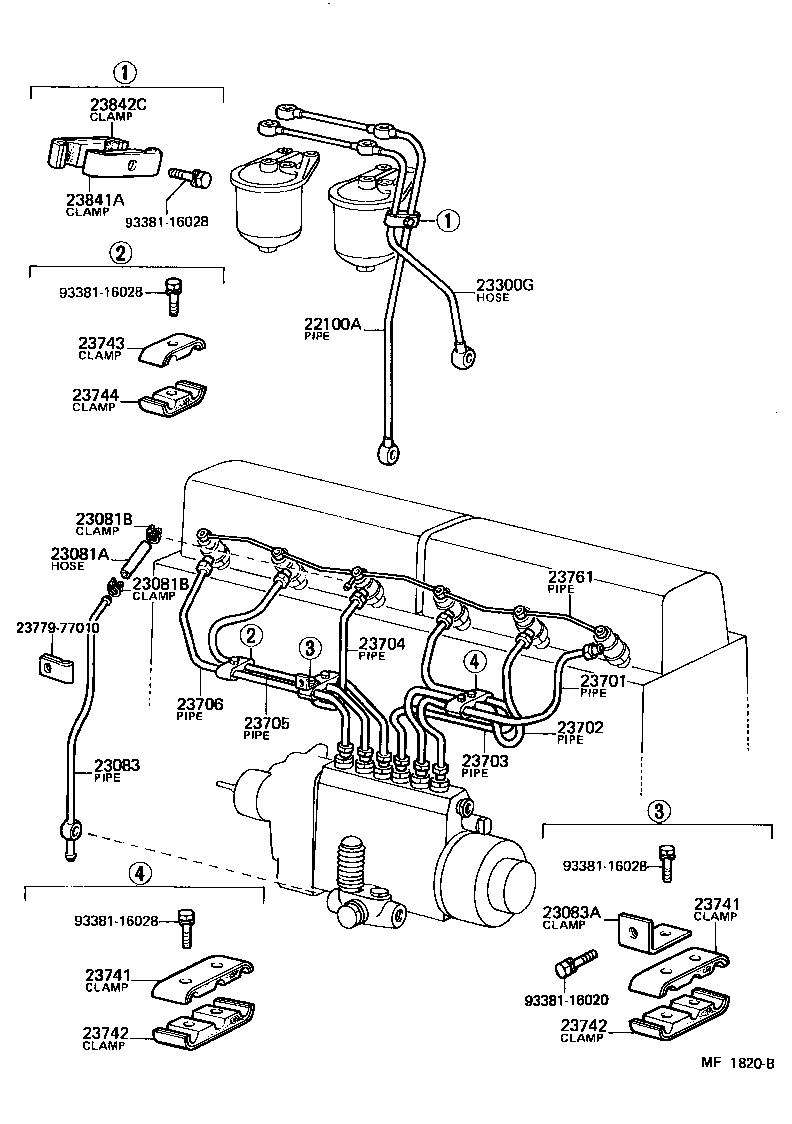

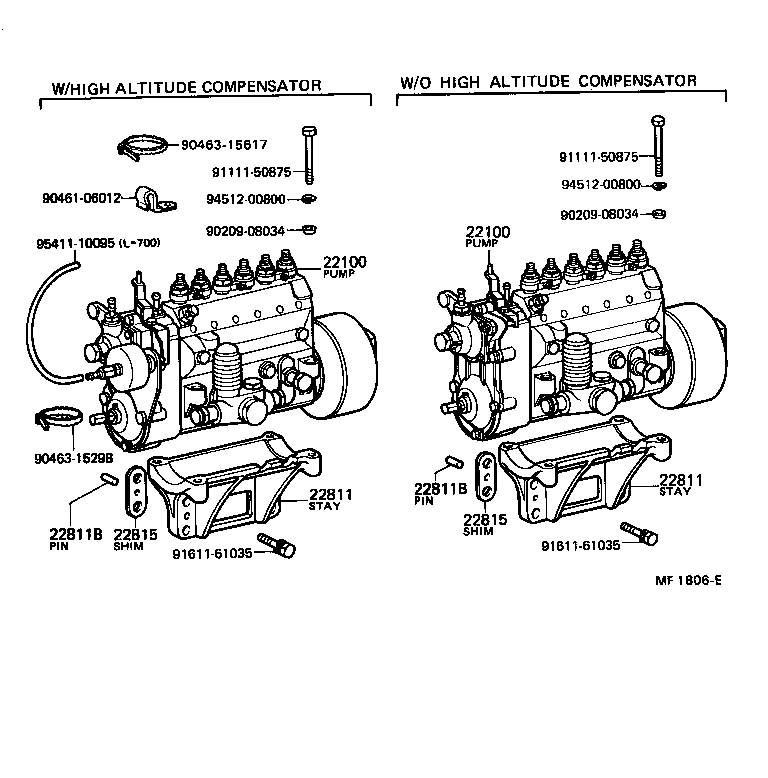

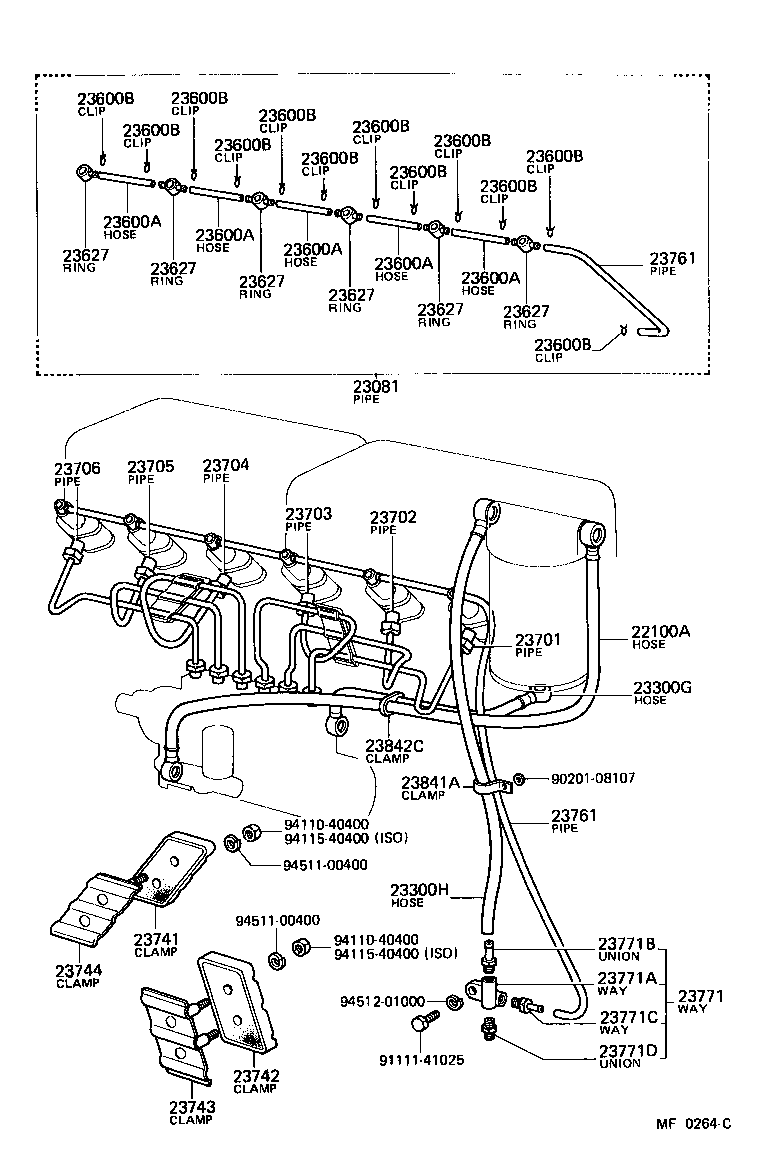

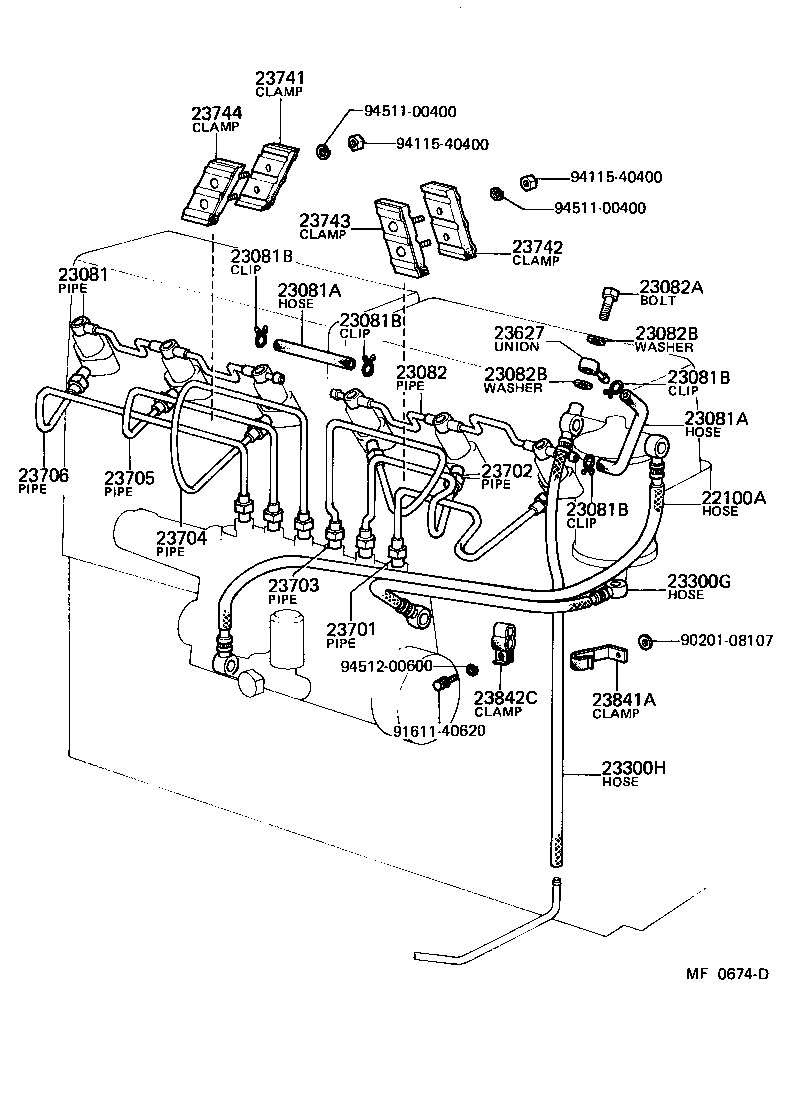

Injection Pump Assembly
43 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 04221 | Pump Kit, Injection |
| 04222 | Spring Kit, Injection |
| 04223 | Camshaft Kit, Injection Pump |
| 04224 | Governor Kit, Pneumatic |
| 22100 | Pump Assy, Injection OR Supply |
| 22100A | Hose OR Pipe, Fuel(FOR INJECTION PUMP TO FUEL FILTER) |
| 22197B | Nipple |
| 22198 | Pipe OR Hose, Over Flow |
| 22811 | Stay, Injection Pump, NO.1 |
| 22811B | Pin, Dowel(FOR INJECTION PUMP STAY) |
| 22815 | Shim, Injection Pump Stay |
| 22823 | Clamp, Injection Pump Drain Pipe |
| 23081 | Pipe Sub-assy, Nozzle Leakage |
| 23081A | Hose(FOR NOZZLE LEAKAGE PIPE) |
| 23081B | Clip(FOR NOZZLE LEAKAGE PIPE HOSE) |
| 23082 | Pipe Sub-assy, Nozzle Leakage |
| 23082A | Screw(FOR NOZZLE LEAKAGE PIPE) |
| 23082B | Washer(FOR NOZZLE LEAKAGE PIPE) |
| 23083 | Pipe Sub-assy, Nozzle Leakage, NO.3 |
| 23083A | Clamp, Nozzle Leakage |
| 23300G | Hose(FOR FUEL FILTER TO INJECTION PUMP) |
| 23300H | Hose(FOR FUEL FILTER TO 3 WAY) |
| 23600A | Hose(FOR HOLDER & NOZZLE SET) |
| 23600B | Clip(FOR HOLDER & NOZZLE SET HOSE) |
| 23627 | Ring, Packing, NO.1(FOR NOZZLE) |
| 23701 | Pipe Sub-assy, Injection, NO.1 |
| 23702 | Pipe Sub-assy, Injection, NO.2 |
| 23703 | Pipe Sub-assy, Injection, NO.3 |
| 23704 | Pipe Sub-assy, Injection, NO.4 |
| 23705 | Pipe Sub-assy, Injection, NO.5 |
| 23706 | Pipe Sub-assy, Injection, NO.6 |
| 23741 | Clamp, Injection Pipe, NO.1 |
| 23742 | Clamp, Injection Pipe, NO.2 |
| 23743 | Clamp, Injection Pipe, NO.3 |
| 23744 | Clamp, Injection Pipe, NO.4 |
| 23761 | Pipe, Nozzle Leakage, NO.1 |
| 23771 | Way, W/Union 3 |
| 23771A | Way, 3(FOR FUEL RETURN) |
| 23771B | Union(FOR FILTER TUBE TO 3 WAY) |
| 23771C | Union(FOR NOZZLE LEAKAGE TO 3 WAY) |
| 23771D | Fitting, Fuel Return Hose |
| 23841A | Clamp, Fuel Pipe, NO.1(FOR INJECTION PUMP) |
| 23842C | Clamp, Fuel Pipe, NO.2(FOR INJECTION PUMP) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
