Toyota Heavy Duty Truck
1969-03 → 2001-12 · chassis FA100,11#,FB100,FC100,DA11#,DB10# · catalogue 821210 · General
Discontinued model
Data version 2002-06

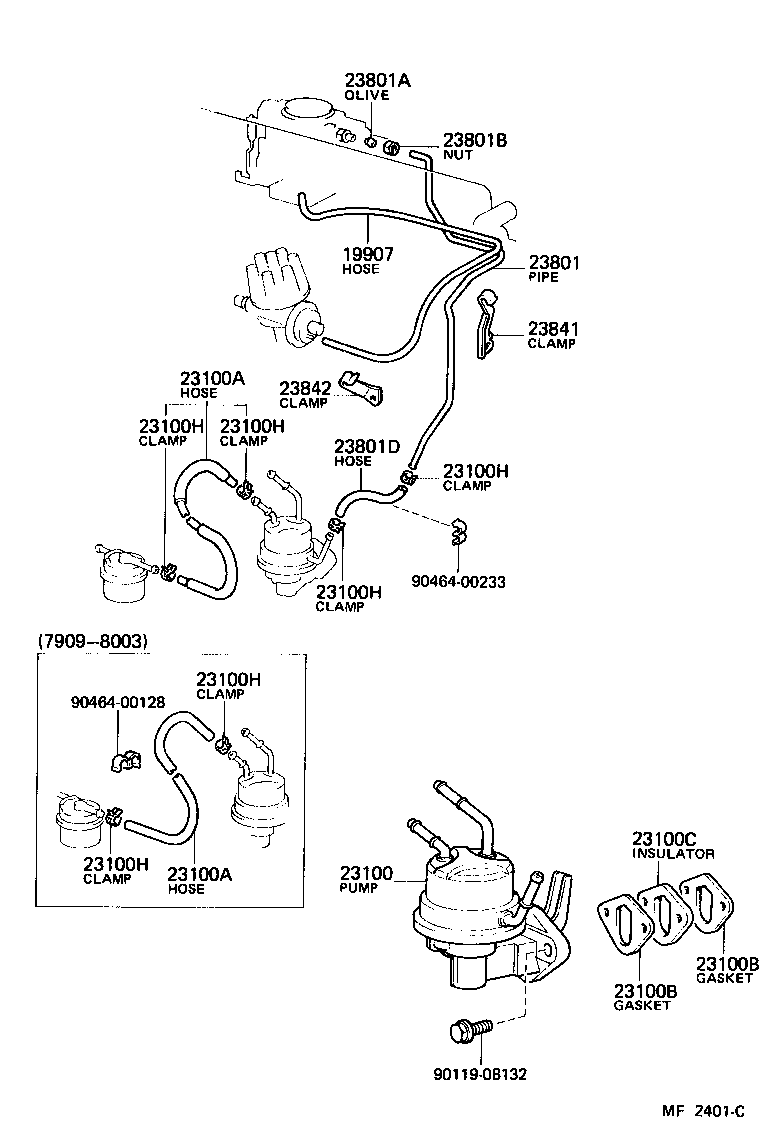

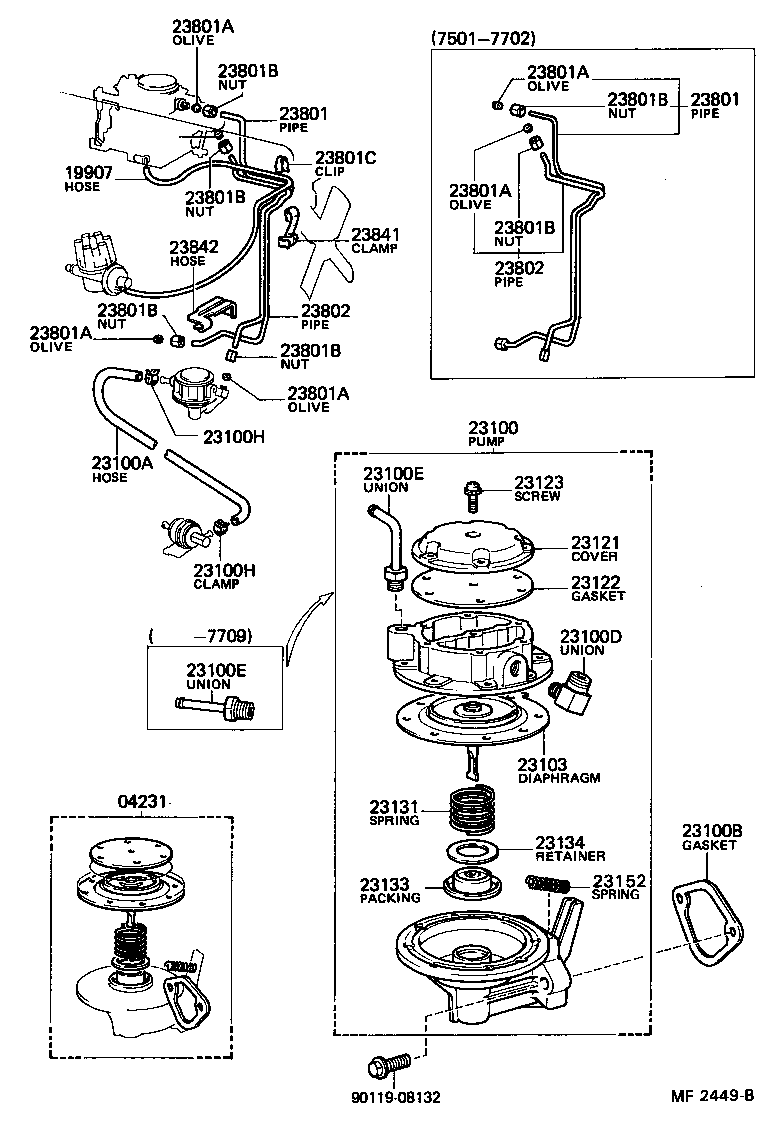

Fuel Pump & Pipe
38 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 04231 | Pump Kit, Fuel |
| 04232 | Valve Kit, Fuel Pump |
| 04233 | Arm Kit, Fuel Pump Rocker |
| 19907 | Hose, Vacuum, NO.1 |
| 19907A | Nut, Union(FOR VACUUM HOSE SETTING) |
| 23100 | Pump Assy, Fuel |
| 23100A | Hose, Fuel |
| 23100B | Gasket, Fuel Pump |
| 23100C | Insulator, Fuel Pump |
| 23100D | Union, Nipple(FOR FUEL OUTLET) |
| 23100E | Union, Nipple(FOR FUEL INLET) |
| 23100H | Clip(FOR FUEL HOSE) |
| 23103 | Diaphragm Sub-assy |
| 23104 | Valve Sub-assy |
| 23105 | Arm Sub-assy, Rocker |
| 23121 | Cover, Fuel Pump |
| 23122 | Gasket, Fuel Pump Cover |
| 23123 | Screw, Cover Set, NO.1 |
| 23131 | Spring, Diaphragm(FOR FUEL PUMP) |
| 23133 | Packing, Oil Seal(FOR FUEL PUMP) |
| 23134 | Retainer, Oil Seal Packing(FOR FUEL PUMP) |
| 23141 | Packing, Valve |
| 23142 | Retainer, Valve |
| 23143 | Screw, Valve Retainer Set |
| 23152 | Spring, Rocker Arm |
| 23153 | Pin, Rocker Arm |
| 23154 | Spacer, Rocker Arm |
| 23155 | Washer, Rocker Arm Pin |
| 23801 | Pipe OR Hose Sub-assy, Carburetor Fuel, NO.1 |
| 23801A | Olive(FOR FUEL PIPE) |
| 23801B | Nut, Union(FOR FUEL PIPE) |
| 23801C | Clip(FOR CARBURETOR FUEL HOSE) |
| 23801D | Hose, Fuel Pipe, NO.1 |
| 23802 | Pipe OR Hose Sub-assy, Carburetor Fuel, NO.2 |
| 23841 | Clamp, Fuel Pipe(HOSE), NO.1 |
| 23842 | Clamp, Fuel Pipe(HOSE), NO.2 |
| 23843 | Clamp, Fuel Pipe(HOSE), NO.3 |
| 23845 | Insulator, Fuel Pipe |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
