Toyota Heavy Duty Truck
1969-03 → 2001-12 · chassis FA100,11#,FB100,FC100,DA11#,DB10# · catalogue 821210 · General
Discontinued model
Data version 2002-06
Rear Axle Housing & Differential
138 part groups · 12 illustrations

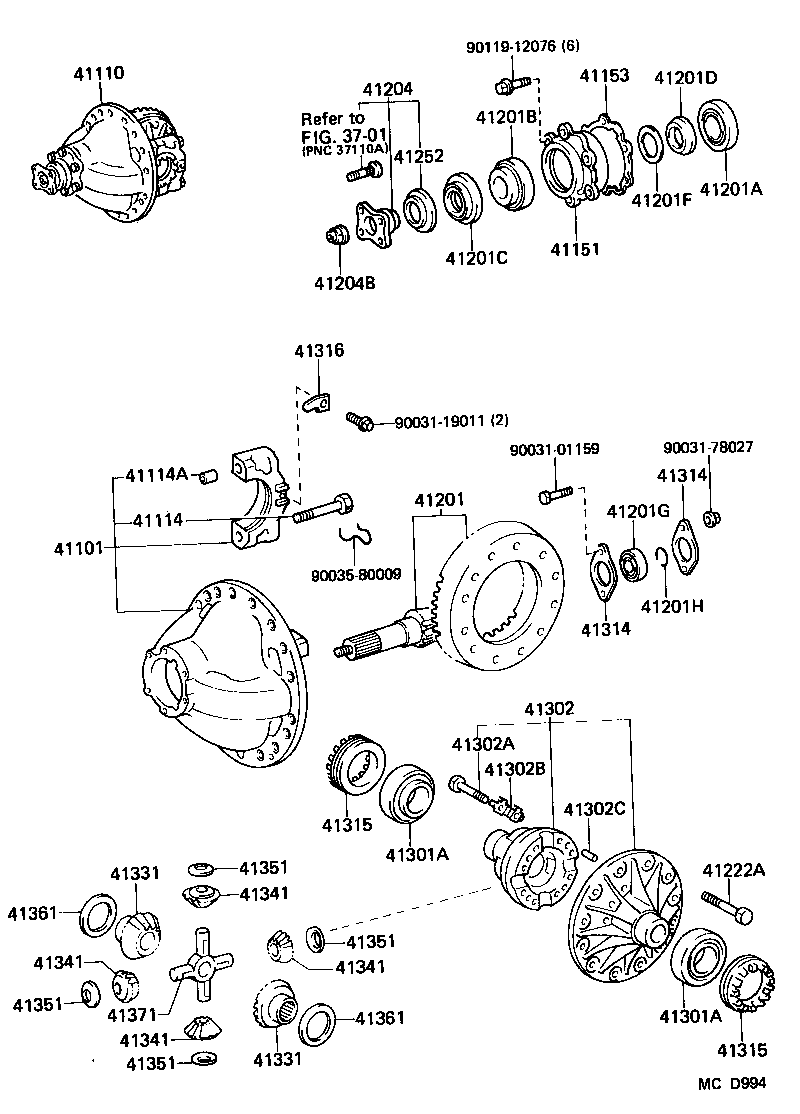

Illustrations
Part groups
| PNC | Description |
|---|---|
| 41101 | Carrier Sub-assy, Differential, Rear |
| 41110 | Carrier Assy, Differential, Rear |
| 41110A | Bolt, NO.1 (FOR REAR DIFFERENTIAL CARRIER SET) |
| 41110B | Washer, Cone (FOR DIFFERENTIAL CARRIER SET) |
| 41114 | Bolt, Rear Differential Bearing Cap |
| 41114A | Pin, Ring, Rear Differential Bearing Cap Bolt |
| 41123 | Shim, Differential Drive Pinion Carrier |
| 41131 | Cage, Differential Cross Shaft Bearing |
| 41132 | Gasket, Differential Cross Shaft Bearing Cage |
| 41133 | Shim, Cross Shaft Bearing Cage |
| 41141 | Retainer, Diaphragm Cross Shaft Bearing |
| 41141A | Bolt, Differential Cross Shaft Bearing Retainer |
| 41142 | Gasket, Cross Shaft Bearing Retainer |
| 41143 | Shim, Shaft Bearing Retainer |
| 41151 | Cage, Differential Drive Pinion Bearing |
| 41152 | Gasket, Differential Drive Pinion Cage |
| 41153 | Shim, Differential Drive Pinion Cage |
| 41161 | Cover, Differential Drive Pinion |
| 41161A | Plug, Differential Drive Pinion Cover |
| 41162 | Gasket, Differential Drive Pinion Cover |
| 41201 | Final Gear Kit, Differential, Rear |
| 41201A | Bearing (FOR REAR DRIVE PINION REAR) |
| 41201B | Bearing (FOR REAR DRIVE PINION FRONT) |
| 41201C | Seal, Oil (FOR REAR DIFFERENTIAL CARRIER) |
| 41201D | Washer, Plate (FOR REAR DIFFERENTIAL DRIVE PINION) |
| 41201F | Shim (FOR REAR DIFF DRIVE PINION SPACER REAR ADJUST) |
| 41201G | Bearing, Differential Drive Pinion Cylindlical Roller |
| 41201H | Ring, Drive Pinion Cylindrical Roller Bearing Locking |
| 41202 | Case W/Ring Gear And Pinion Set, Differential |
| 41204 | Flange Sub-assy, Rear Drive Pinion Companion, Rear |
| 41204A | Washer, Plate (FOR REAR DRIVE PINION) |
| 41204B | Nut (FOR REAR DRIVE PINION) |
| 41214 | Slinger, Rear Differential Drive Pinion Oil |
| 41214A | Nut (FOR PINION OIL SLINGER SET) |
| 41214B | Plate, Differential Drive Pinion Thrust |
| 41216 | Washer, Differential Drive Pinion Nut |
| 41217 | Spacer, Differential Drive Pinion Nut |
| 41222 | Plate, Rear Differential Ring Gear Set Bolt Lock |
| 41222A | Bolt (FOR REAR DIFFERENTIAL RING GEAR SET) |
| 41223 | Screw, Differential Ring Gear Thrust |
| 41223A | Nut, Hexagon (FOR RING GEAR THRUST SCREW LOCK) |
| 41224 | Cap, Differential Drive Gear Screw |
| 41241 | Cross Shaft, Differential |
| 41241A | Bearing, Differential Cross Shaft, RH |
| 41241B | Bearing, Differential Cross Shaft, LH |
| 41242 | Pinion, Differential High Speed |
| 41243 | Pinion, Differential Low Speed |
| 41244 | Collar, Differential Pinion Shift |
| 41245 | Plunger, Shift Collar Lock |
| 41245A | Spring, Compression, Shift Collar |
| 41246 | Plate, Differential Cross Shaft Thrust, RH |
| 41246A | Washer, Differential Cross Shaft Thrust Plate |
| 41247 | Plate, Differential Cross Shaft Thrust, LH |
| 41252 | Deflector, Dust (FOR REAR DIFFERENTIAL) |
| 41301 | Case Sub-assy, Rear Differential |
| 41301A | Bearing(FOR REAR DIFFERENTIAL CASE) |
| 41301C | Shim, Differential Bearing Adjusting Inner |
| 41302 | Case Sub-assy, Rear Differential |
| 41302A | Bolt(FOR REAR DIFFERENTIAL CASE) |
| 41302B | Washer, Spring(FOR REAR DIFFERENTIAL CASE) |
| 41302C | Pin, Straight(FOR REAR DIFFERENTIAL CASE) |
| 41314 | Retainer, Drive Pinion Bearing |
| 41315 | Nut, Rear Differential Bearing Adjusting |
| 41316 | Lock, Rear Differential Bearing Adjusting Nut |
| 41331 | Gear, Rear Differential Side |
| 41341 | Pinion, Rear Differential |
| 41351 | Washer, Rear Differential Pinion Thrust |
| 41361 | Washer, Rear Differential Side Gear Thrust, NO.1 |
| 41371 | Spider, Rear Differential |
| 41372 | Gear, Differential Low Speed |
| 41372A | Bolt, Differential Low Speed, Gear |
| 41373 | Gear, Differential High Speed |
| 41373A | Bolt, Differential High Speed Set |
| 41403 | Diaphragm Sub-assy |
| 41404 | Shaft Sub-assy, Shift Fork |
| 41410 | Diaphragm Assy |
| 41410A | Bolt (FOR DIAPHRAGM SET) |
| 41410C | Gasket, Diaphragm |
| 41410D | Seal, Oil Diaphragm |
| 41415 | Cap, Diaphragm Chamber |
| 41431 | Rod, Push |
| 41431A | Spacer, Push Rod, NO.1 |
| 41431B | Spring, Compression, Push Rod |
| 41431C | Washer, Push Rod |
| 41431D | Spacer, Push Rod, NO.2 |
| 41431E | Ring, Hole Snap, Push Rod |
| 41432 | Shaft, Shift Fork |
| 41432A | Ring, O, Shift Fork Shaft |
| 41441 | Fork, Shift |
| 41442 | Bolt OR Pin, Shift Fork Lock |
| 41443 | Sleeve, Diaphragm |
| 41444 | Spacer, Shift Fork |
| 41445 | Shim, Fork Shaft Adjusting |
| 41448 | Gasket, Diaphragm Chamber Flange |
| 41501 | Connector Sub-assy, Speed Vacuum Tube |
| 41501A | Hose, Shift Valve TO Connector |
| 41501B | Hose, Connector TO Low Gear Shift Vacuum Tube |
| 41503 | Connector Sub-assy, Hydraulic Air Cleaner |
| 41503A | Hose, W/Spring, Air Cleaner TO Connector |
| 41503B | Hose, W/Spring, Connector TO Booster |
| 41503C | Grommet, Hydraulic Air Cleaner Connector |
| 41503D | Bracket, Air Cleaner TO Connector Hose |
| 41511 | Tube, Low Gear Shift Vacuum |
| 41511A | Hose, Low Gear Shift Vacuum Tube |
| 41512 | Tube, High Gear Shift Vacuum |
| 41512A | Hose, Vacuum Shift Valve TO High Gear Shift Vacuum Tube |
| 41513 | Bracket, Gear Shift Vacuum Tube |
| 41516 | Tube, Low Gear Shift Vacuum, NO.2 |
| 41516A | Hose, Low Gear Shift Vacuum, Rear |
| 41517 | Tube, High Gear Shift Vacuum, NO.2 |
| 41517A | Hose, High Gear Shift Vacuum Tube |
| 41517C | Hose, High Gear Shift Vacuum, Rear |
| 41520 | Cleaner Assy, Air (FOR CHANGE VALVE) |
| 41521 | Tube, Change Valve TO Air Cleaner, Front |
| 41521A | Hose, Change Valve Air Cleaner Front Tube |
| 41521C | Hose, Change Valve Air Cleaner Front, Tube |
| 41522 | Tube, Change Valve Air Cleaner, Rear |
| 41522A | Hose, Change Valve Air Cleaner Rear Tube |
| 41523 | Bracket, Air Cleaner (FOR CHANGE VALVE) |
| 41531 | Tube, Speedometer Vacuum, Front |
| 41531A | Hose, Adapter TO Front Vacuum Tube |
| 41531B | Hose, Front Vacuum Tube TO Rear Vacuum Tube |
| 41532 | Tube, Speedometer Vacuum, Rear |
| 41532A | Hose, Speedometer Vacuum Rear Tube |
| 41551 | Protector, Air Cleaner (FOR CHANGE VALVE) |
| 41561 | Bracket, Vacuum Shift Valve |
| 41600 | Valve Assy, Vacuum Shift |
| 41600A | Spacer, Vacuum Shift Valve |
| 42110 | Housing Assy, Rear Axle |
| 42110A | Plug (FOR REAR AXLE HOUSING FILLER) |
| 42110B | Gasket (FOR REAR AXLE HOUSING FILLER PLUG) |
| 42110C | Plug, Breather (FOR REAR AXLE HOUSING) |
| 42110D | Gasket (FOR REAR AXLE HOUSING DRAIN PLUG) |
| 42110E | Plug (FOR REAR AXLE HOUSING DRAIN) |
| 42110P | Bolt, Rear Axle Housing Set, NO.1 |
| 42110Q | Bolt, Rear Axle Housing Set, NO.2 |
| 42181 | Gasket, Rear Differential Carrier |
| 42181A | Ring, O (FOR DIFFERENTIAL CARRIER GASKET) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
