Toyota Heavy Duty Truck
1969-03 → 2001-12 · chassis FA100,11#,FB100,FC100,DA11#,DB10# · catalogue 821210 · General
Discontinued model
Data version 2002-06

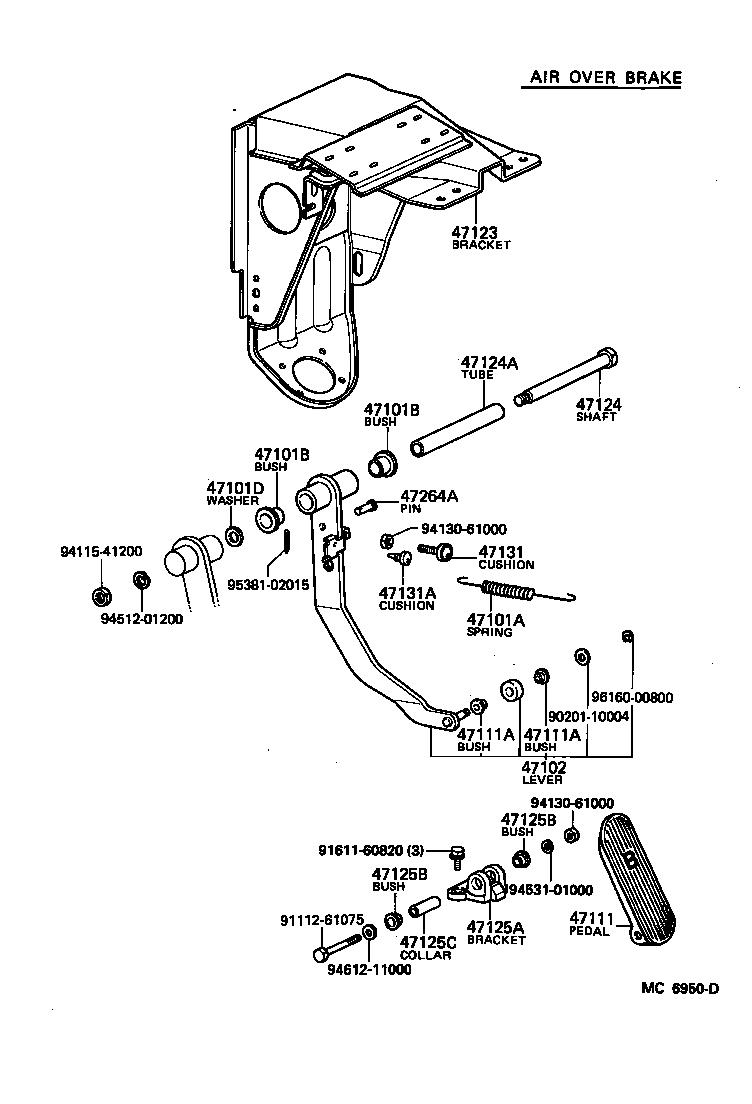

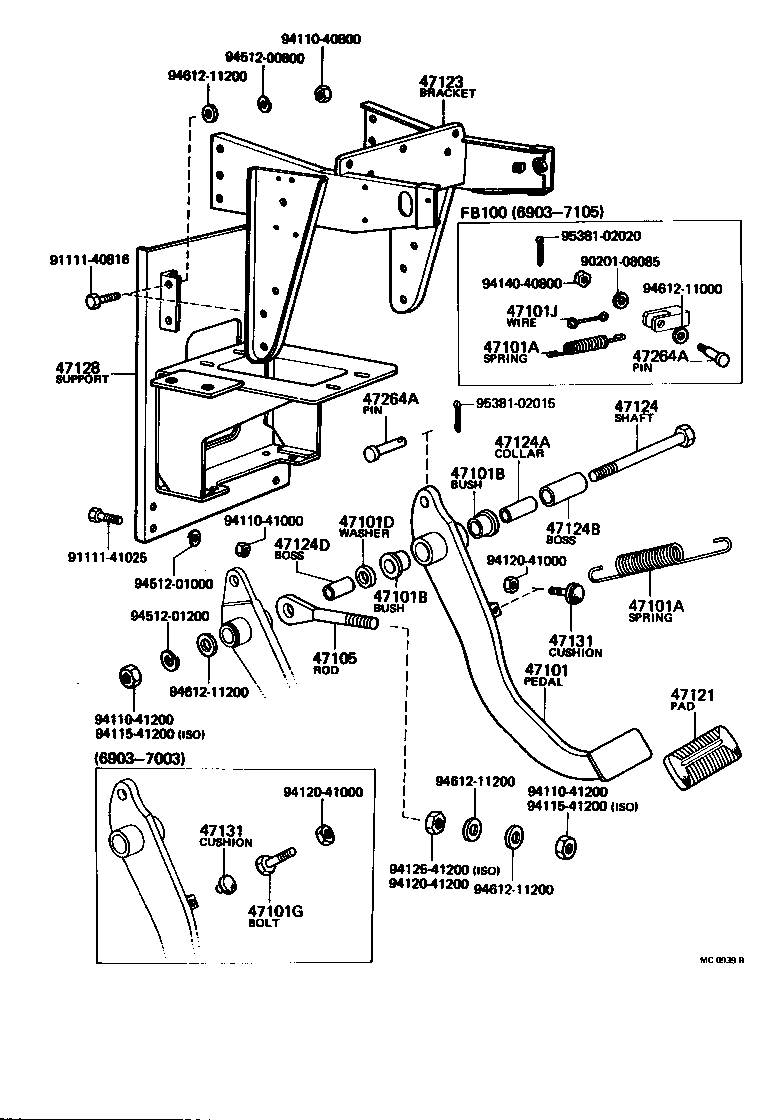

Brake Pedal & Bracket
23 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 47101 | Pedal Sub-assy, Brake |
| 47101A | Spring(FOR BRAKE PEDAL RETURN) |
| 47101B | Bush(FOR BRAKE PEDAL) |
| 47101D | Washer(FOR PEDAL SHAFT) |
| 47101G | Bolt, Brake Pedal Stop, NO.1 |
| 47101J | Wire, Pedal Retracting Spring Extension |
| 47102 | Lever Sub-assy, Brake Pedal |
| 47105 | Rod, Pedal Shaft Brace |
| 47111 | Pedal, Brake |
| 47111A | Bush(FOR BRAKE PEDAL) |
| 47121 | Pad, Brake Pedal |
| 47123 | Bracket, Brake Pedal |
| 47124 | Shaft, Brake Pedal |
| 47124A | Collar(FOR BRAKE PEDAL SHAFT) |
| 47124B | Boss, Brake Pedal |
| 47124D | Boss, Brake Pedal, NO.2 |
| 47125A | Bracket, Brake Pedal |
| 47125B | Bush(FOR BRAKE PEDAL BRACKET) |
| 47125C | Collar(FOR BRAKE PEDAL BRACKET) |
| 47128 | Support Sub-assy, Pedal Bracket |
| 47131 | Cushion(FOR STOP LAMP SWITCH) |
| 47131A | Cushion(FOR BRAKE PADAL STOPPER) |
| 47264A | Pin(FOR PUSH ROD) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
