Toyota Heavy Duty Truck
1969-03 → 2001-12 · chassis FA100,11#,FB100,FC100,DA11#,DB10# · catalogue 821210 · General
Discontinued model
Data version 2002-06

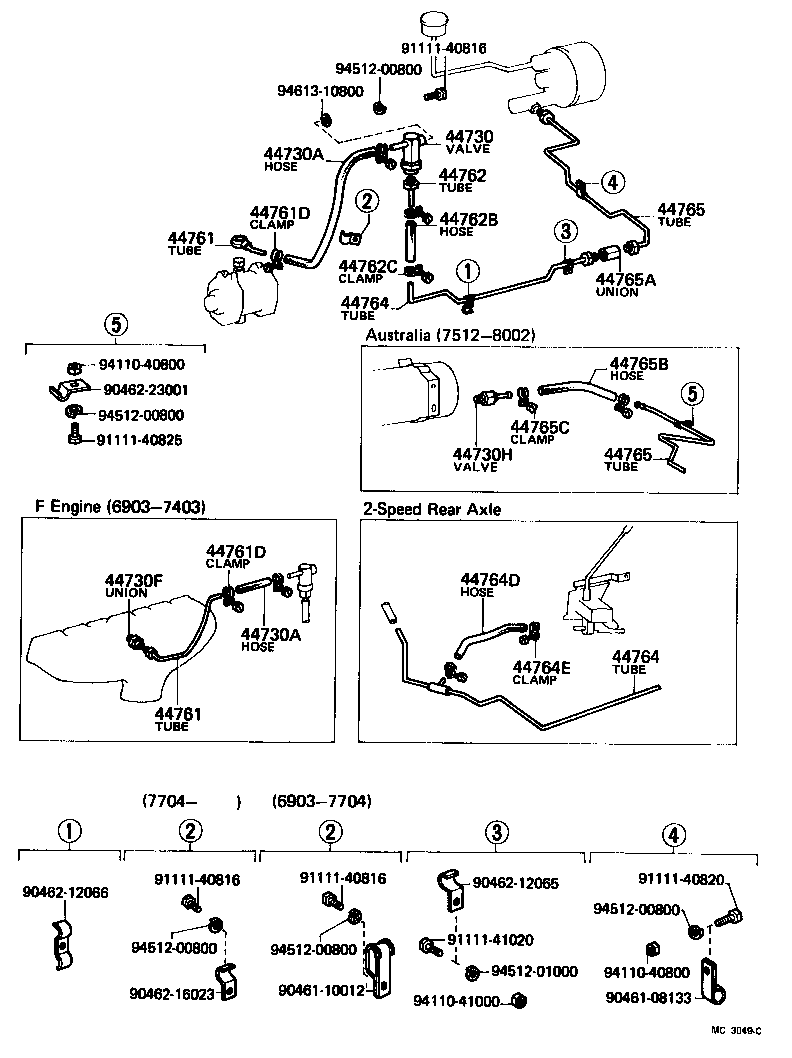

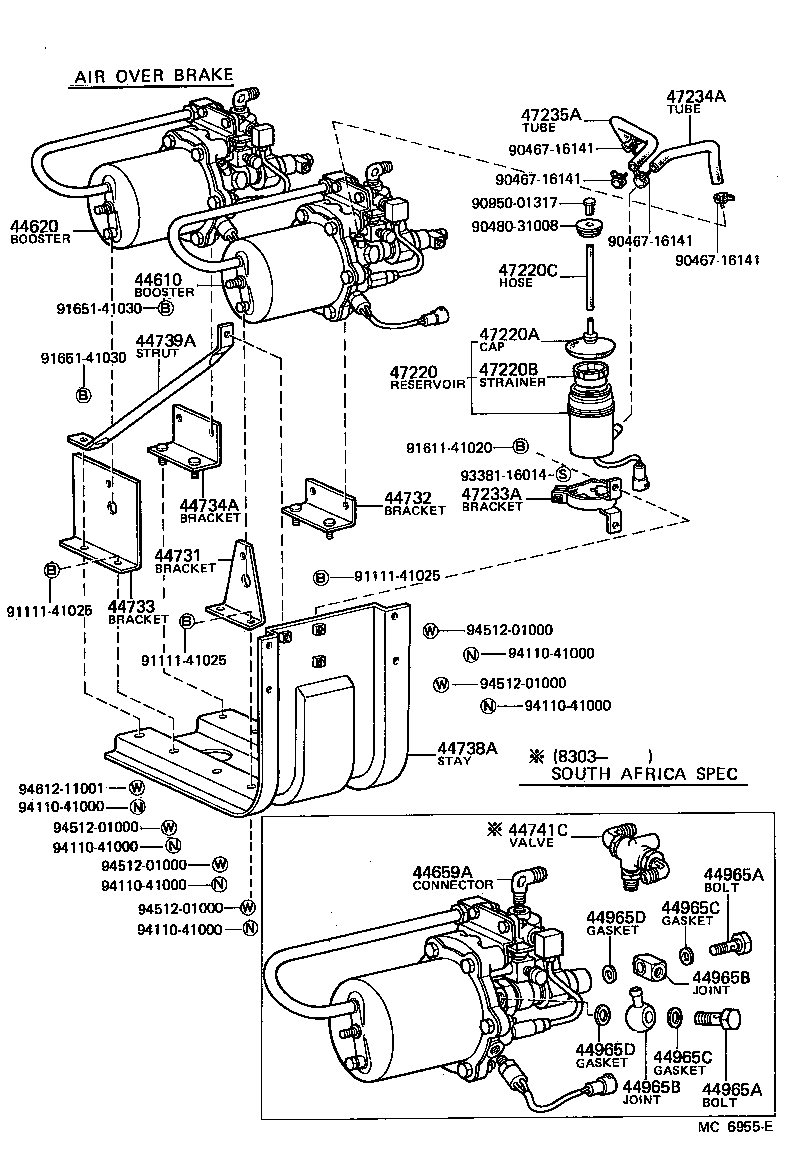

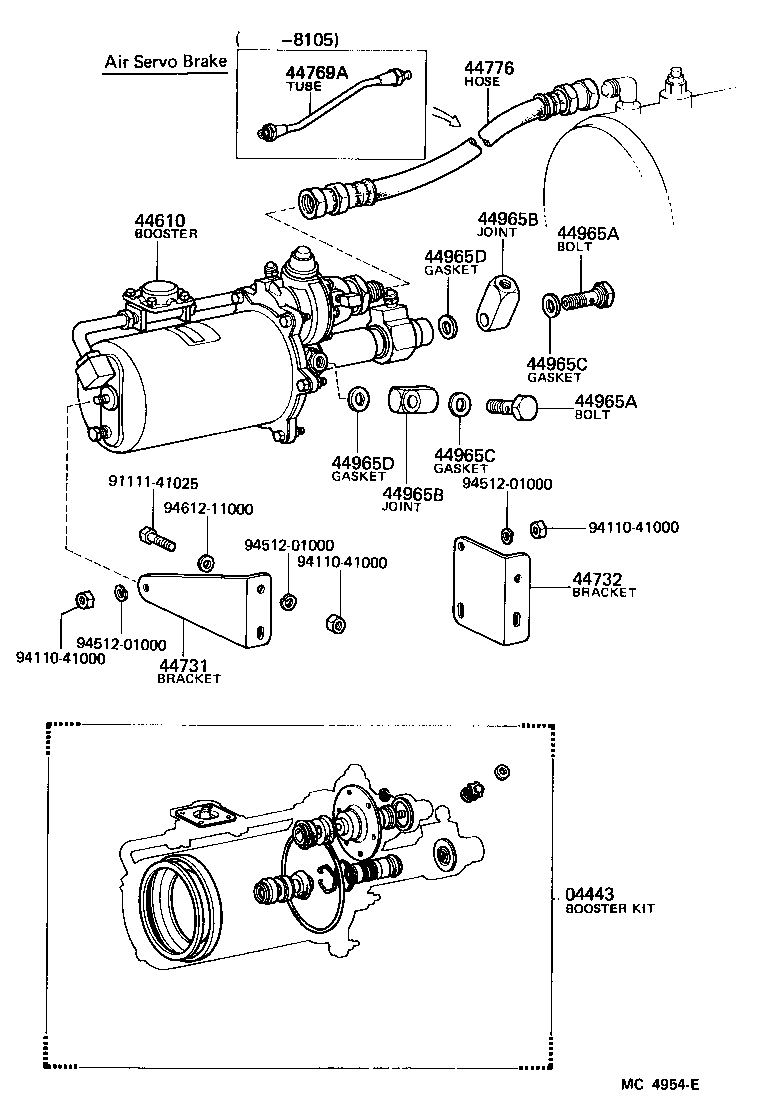

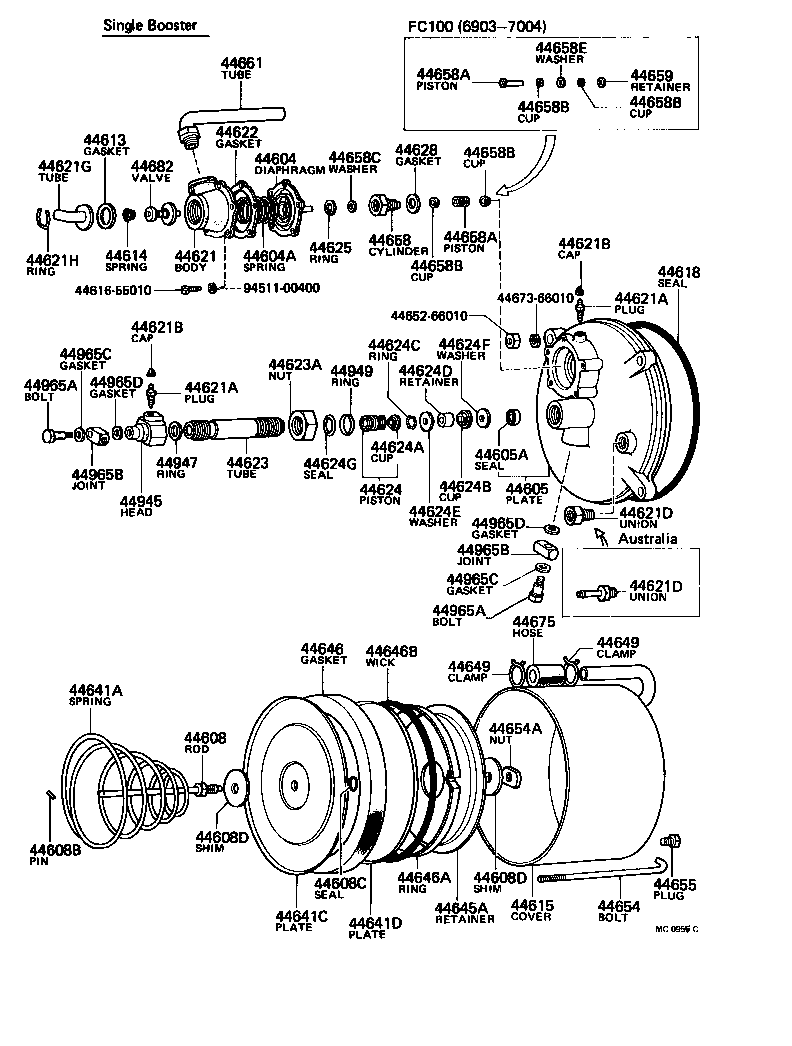

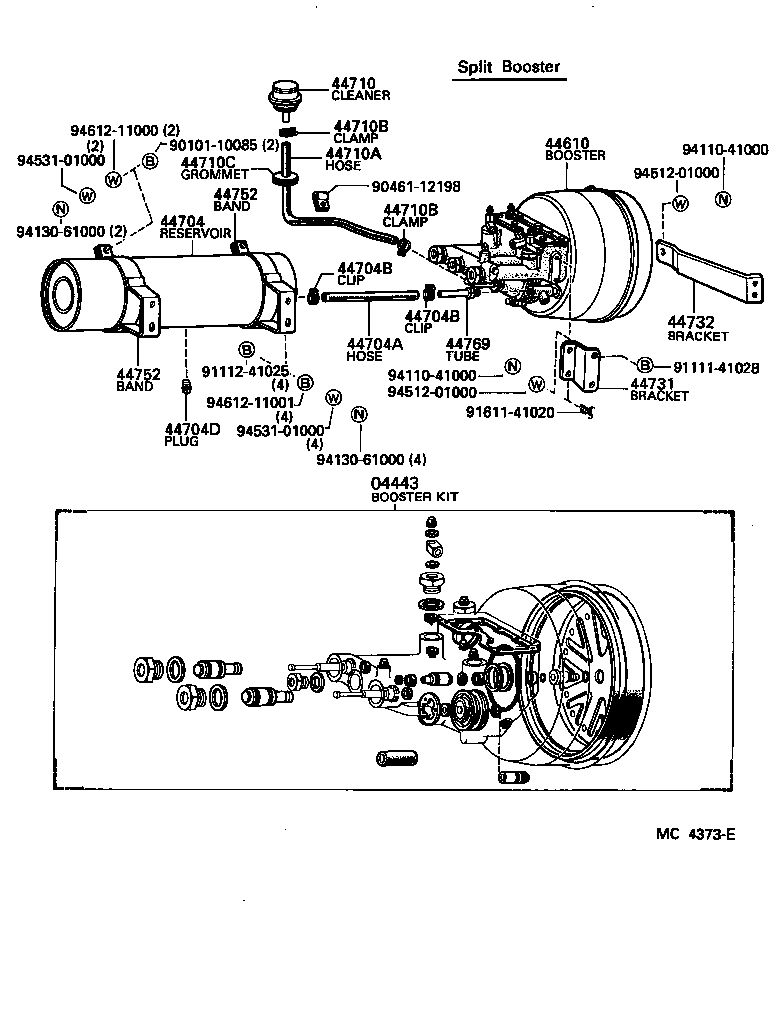

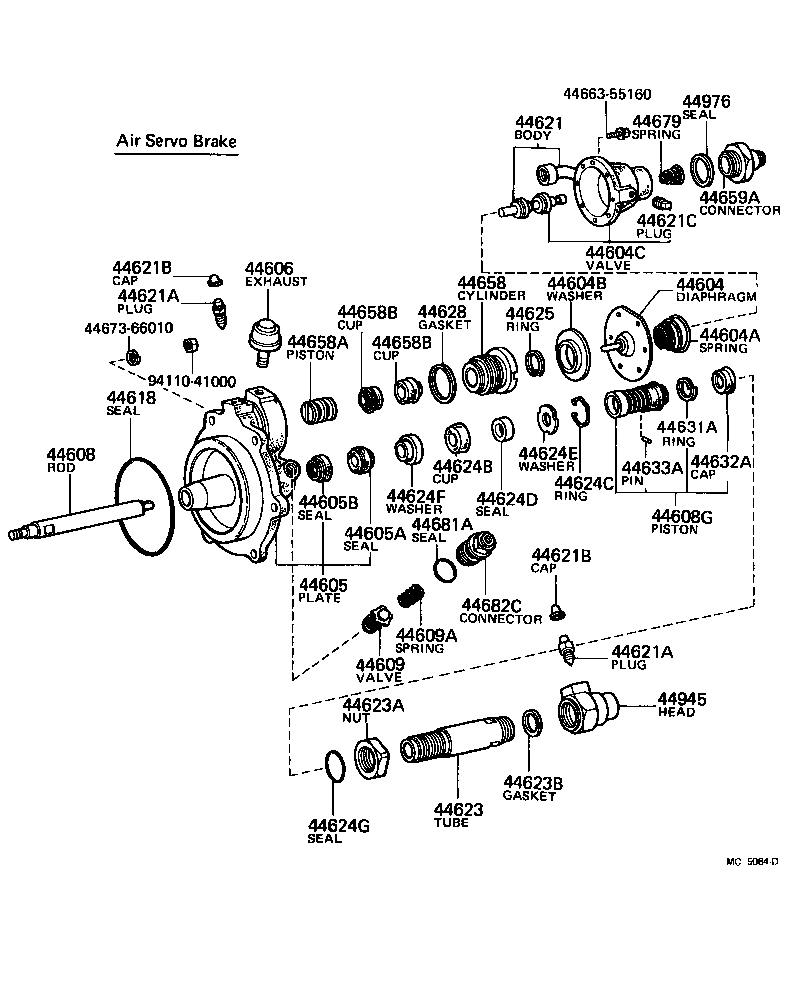

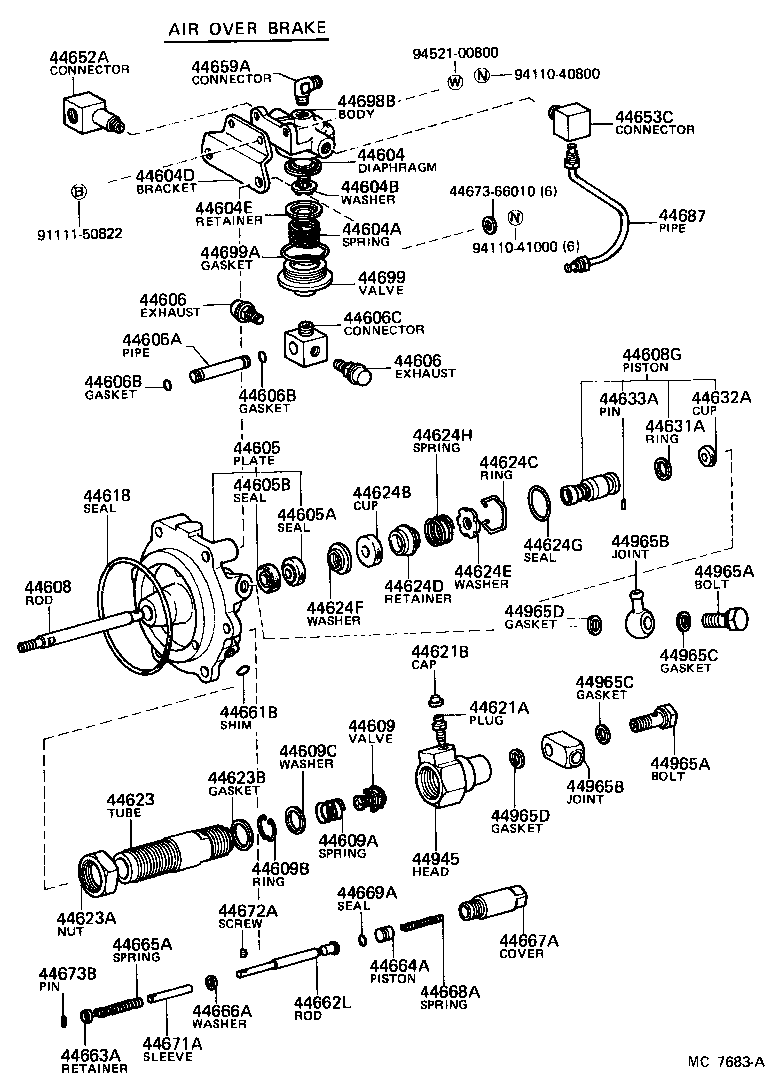

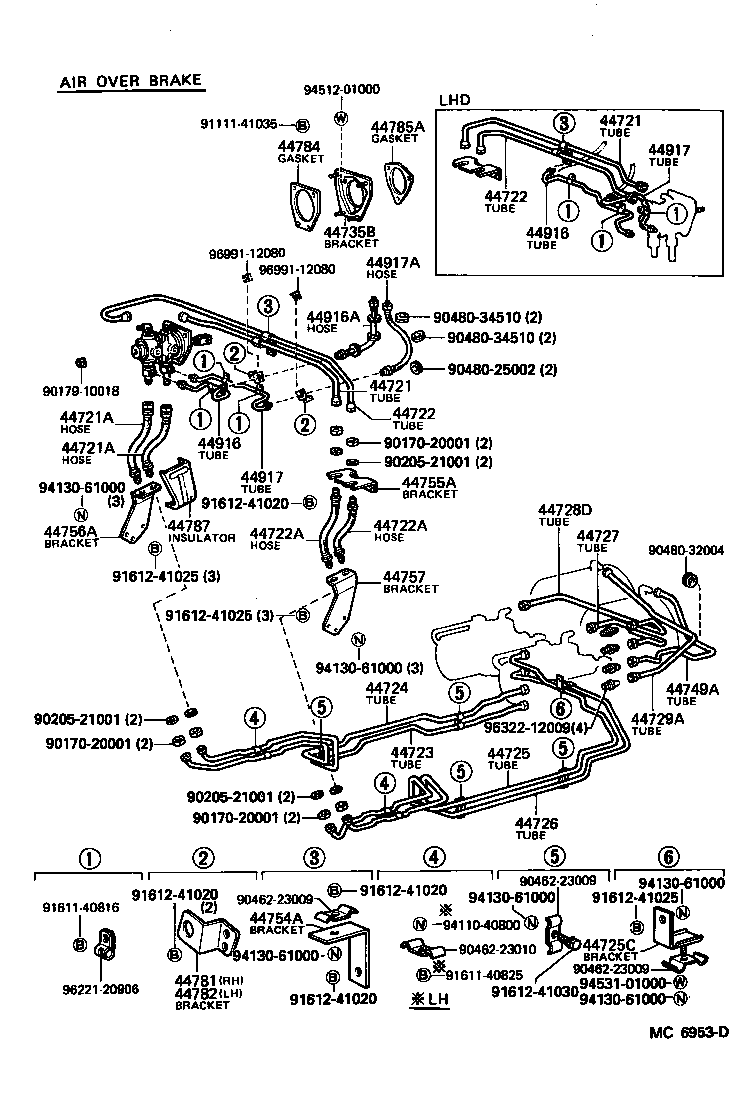

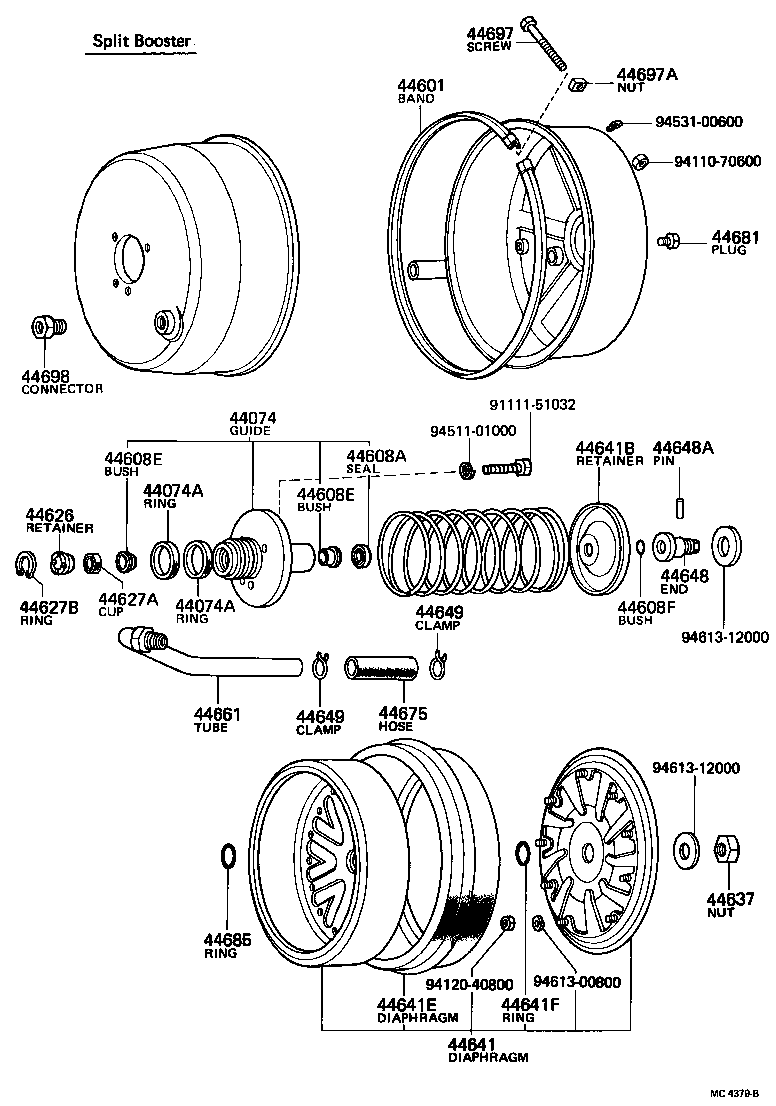

Brake Booster & Vacuum Tube
344 part groups · 25 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|

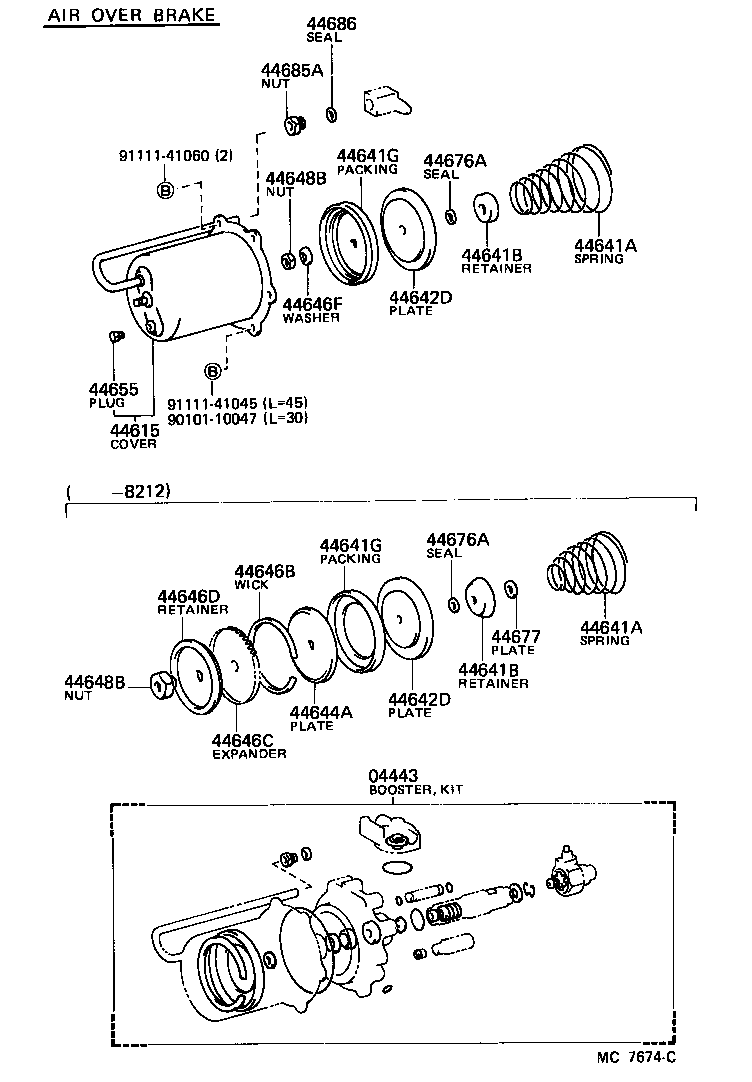

| 04443 | Booster Kit, Brake |
| 04444 | Valve Kit, Booster Control |
| 44073 | Piston, Booster Hydraulic Replacement |
| 44073G | Retainer, Piston Return Spring |
| 44073J | Spring, Booster Piston Return |
| 44074 | Guide Sub-assy, Booster Rod |
| 44074A | Ring(FOR BOOSTER ROD GUIDE) |
| 44601 | Band Sub-assy, Booster Body |
| 44602 | Valve Kit, Booster Control Valve Poppet Replacement |
| 44602A | Spring, Booster Control Valve Poppet |
| 44602B | Seal(FOR BOOSTER CONTROL VALVE) |
| 44602C | Washer, Control Valve Spring |
| 44602D | Retainer, Control Valve |
| 44602E | Ring, Control Valve Retainer |
| 44602F | Ring, Control Valve |
| 44602G | Ring, Control Valve Retainer |

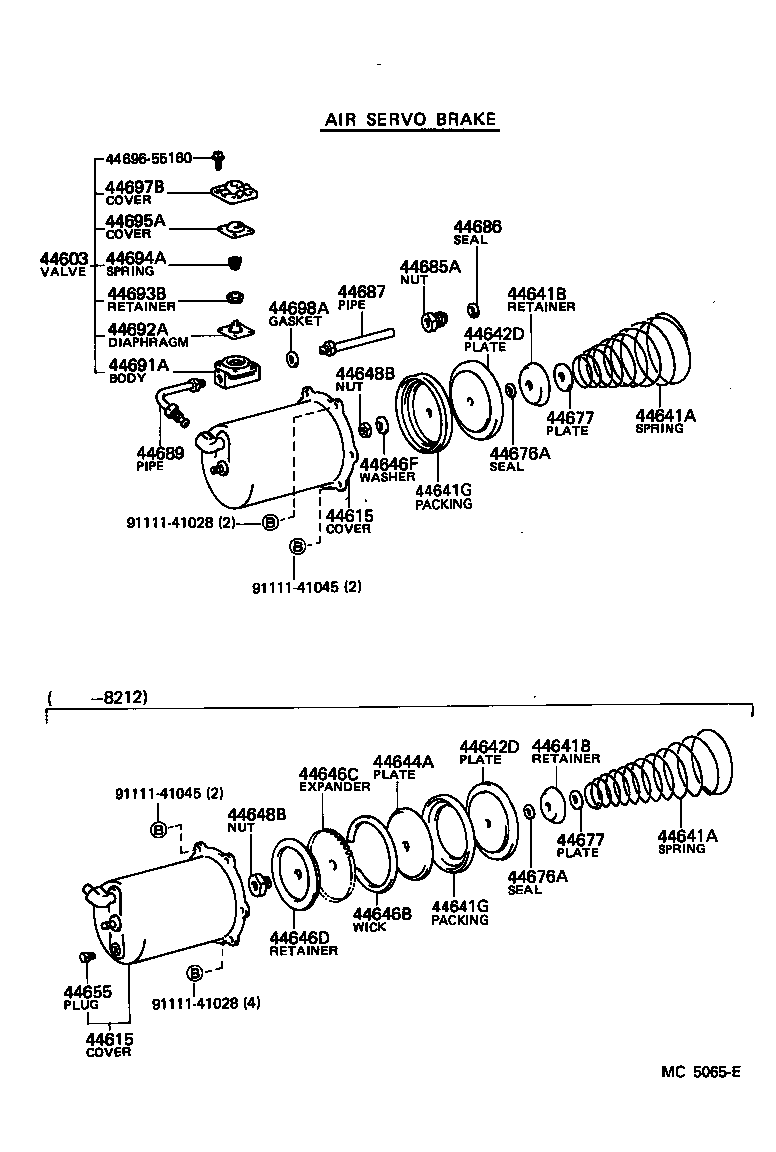

| 44603 | Valve Sub-assy, Booster Delay |
| 44604 | Diaphragm & Plate Sub-assy, Booster Valve |
| 44604A | Spring, Compression(FOR DIAPHRAGM RETURN) |
| 44604B | Washer, Booster Diaphragm |
| 44604C | Valve Body Sub-assy, Booster |
| 44604D | Bracket, Booster Valve |
| 44604E | Retainer, Booster Diaphragm |
| 44605 | Plate & Seal Sub-assy, Booster |
| 44605A | Seal, Booster Oil |
| 44605B | Seal, Booster Dust |
| 44606 | Exhaust Sub-assy, Booster |
| 44606A | Pipe, Booster Exhaust |
| 44606B | Gasket, Booster Exhaust |
| 44606C | Connector, Booster Exhaust |
| 44606D | Exhaust Sub-assy, Valve |

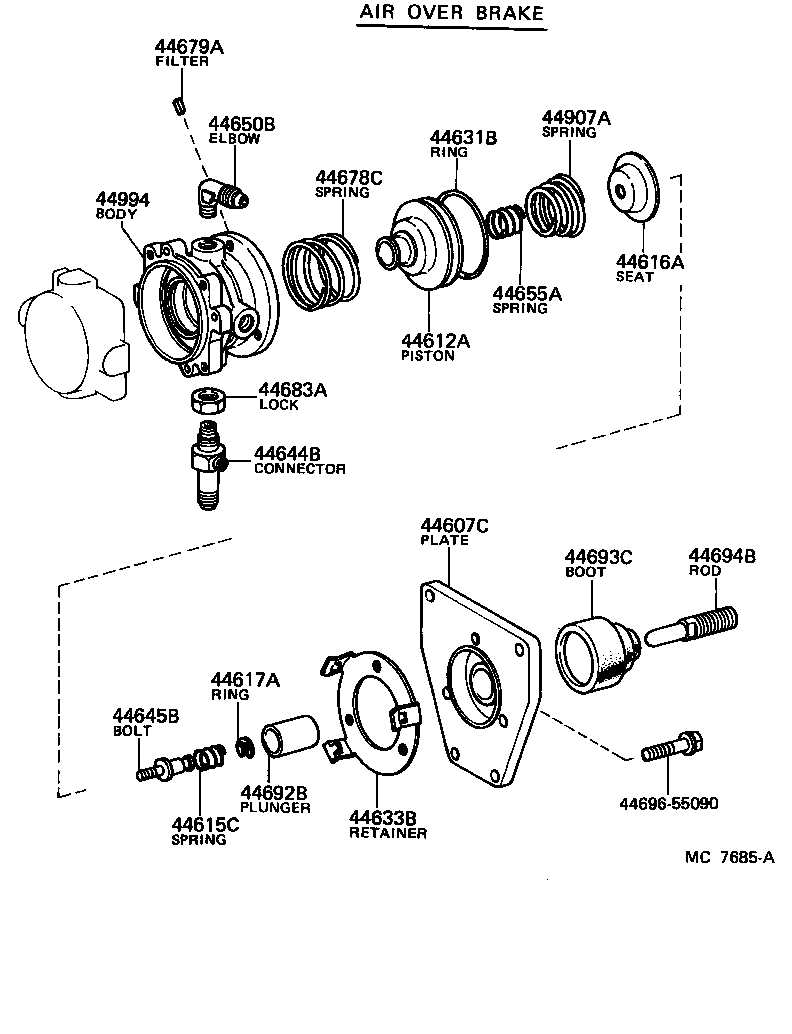

| 44607C | Plate, Valve Mounting |
| 44608 | Push Rod Sub-assy, Booster |
| 44608A | Seal, Oil(FOR PUSH ROD DUST) |
| 44608B | Pin, Booster Push Rod |
| 44608C | Seal, Booster Piston Rod |
| 44608D | Shim(FOR BOOSTER PUSH ROD) |
| 44608E | Bush(FOR BOOSTER PUSH ROD) |
| 44608F | Bush(FOR BOOSTER PUSH ROD) |
| 44608G | Piston Sub-assy, Booster Hydraulic |
| 44609 | Valve Sub-assy, Booster Outlet |
| 44609A | Spring, Booster Check Valve |
| 44609B | Ring, Booster Seal Retaining |
| 44609C | Washer, Booster Spring Retainer |
| 44610 | Booster Assy, Brake |
| 44610D | Plug, Hydraulic Cylinder |
| 44610F | Gasket(FOR BRAKE BOOSTER) |
| 44610G | Ring(FOR HYDRAULIC CYLINDER BODY) |
| 44610H | Plug(FOR HYDRAULIC CYLINDER BODY) |
| 44612A | Piston, Valve Primary |
| 44613 | Gasket, Booster Pipe Holder |
| 44614 | Spring, Booster Popet |
| 44615 | Cover, Booster Shell |
| 44615C | Spring, Valve Primary Piston |
| 44616A | Seat, Valve Primary Piston |
| 44617A | Ring, Valve Primary Piston |
| 44618 | Seal, Booster Body |
| 44619A | Spring, Valve Relay Piston |
| 44620 | Booster Assy, Brake |
| 44621 | Body, Booster Valve |
| 44621A | Plug, Bleeder(FOR BOOSTER VALVE BODY) |
| 44621B | Cap, Bleeder Plug(FOR BRAKE BOOSTER) |
| 44621C | Plug, Booster Valve |
| 44621D | Union, Brake Booster |
| 44621G | Tube & Cover, Booster |
| 44621H | Ring, Booster Snap |
| 44622 | Gasket, Booster Valve Body |
| 44623 | Tube, Booster Slave Cylinder |
| 44623A | Nut, Booster Slave Cylinder |
| 44623B | Gasket, Booster Plug |
| 44624 | Piston, Hydraulic Cylinder |
| 44624A | Cup, Booster Hydraulic Piston, NO.1 |
| 44624B | Cup, Booster Hydraulic Piston, NO.2 |
| 44624C | Ring, Booster Snap |
| 44624D | Retainer, Booster Seal |
| 44624E | Washer, Booster Piston Stop |
| 44624F | Washer, Booster Piston |
| 44624G | Seal, Booster Hydraulic Piston |
| 44624H | Spring, Booster Seal Retaining |
| 44625 | Ring, Booster Stop Washer Snap |
| 44626 | Retainer, Booster Rod Cup |
| 44627A | Cup, Cylinder(FOR BOOSTER ROD) |
| 44627B | Ring, Hole Snap(FOR ROD CUP RETAINER) |
| 44628 | Gasket, Booster Valve Cylinder |
| 44631A | Ring, Booster Cup Back UP |
| 44631B | Ring, Valve Piston |
| 44632 | Yoke, Hydraulic Valve |
| 44632A | Cup, Booster Hydraulic Piston |
| 44633A | Pin, Booster Push Rod |
| 44633B | Retainer, Valve Piston |
| 44634 | Plug, Piston Valve |
| 44634A | Pin, Straight(FOR BOOSTER PISTON VALVE) |
| 44634B | Ring, Set(FOR BOOSTER PISTON VALVE) |
| 44637 | Nut OR Ring Snap, Booster Diaphragm Set |
| 44639A | Retainer, Booster Diaphragm, Front, NO.1 |
| 44641 | Diaphragm, Booster |
| 44641A | Spring, Compression(FOR RETURN) |
| 44641B | Retainer, Booster Spring |
| 44641C | Plate, Booster Piston, Front |
| 44641D | Plate, Booster Piston, Rear |
| 44641E | Diaphragm, Booster |
| 44641F | Ring, O |
| 44641G | Packing, Booster Power Piston |
| 44642D | Plate, Booster Power Piston |
| 44644A | Plate, Booster Packing Retaining |
| 44644B | Connector, Valve |
| 44645A | Retainer, Booster Piston Wick |
| 44645B | Bolt, Self Locking |
| 44646 | Gasket, Booster Piston |
| 44646A | Ring, Booster Piston Gasket |
| 44646B | Wick, Booster Gasket |
| 44646C | Expander, Booster |
| 44646D | Retainer, Booster Expander |
| 44646F | Washer, Booster |
| 44648 | End, Piston Rod |
| 44648A | Pin, Booster Rod End |
| 44648B | Nut, Booster Power Piston |
| 44649 | Clamp, Booster Vacuum Hose |

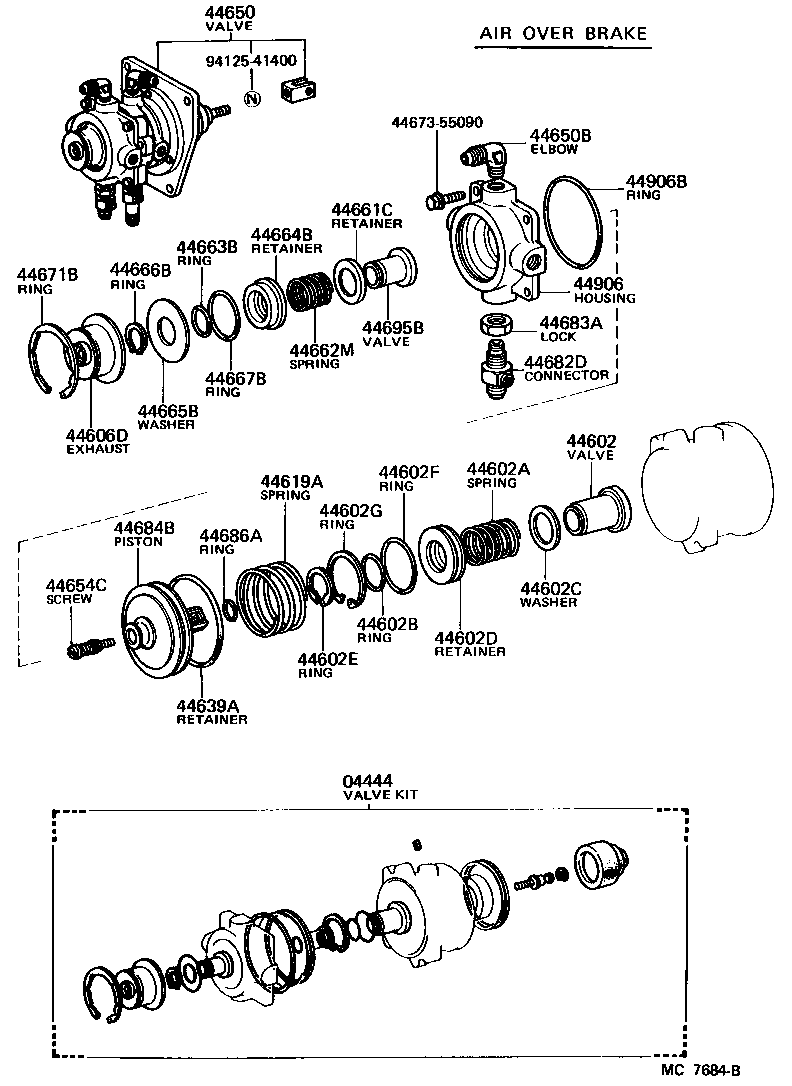

| 44650 | Valve Assy, Booster Control |
| 44650B | Elbow(FOR BRAKE VALVE) |
| 44652A | Connector, Booster Valve Control |
| 44653C | Connector, Booster Switch |
| 44654 | Bolt, Booster Hook |
| 44654A | Nut, Booster |
| 44654C | Screw Sub-assy, Valve |
| 44655 | Plug, Booster |
| 44655A | Spring, Valve Primary Piston |
| 44658 | Cylinder, Control Valve Piston |
| 44658A | Piston, Control Valve |
| 44658B | Cup, Cylinder(FOR BOOSTER CONTROL VALVE) |
| 44658C | Washer, Booster Piston Stop |
| 44658E | Washer, Cup Retainer(FOR BOOSTER CONTROL VALVE) |
| 44659 | Retainer, Control Valve Piston Cup |
| 44659A | Connector, Booster Air |
| 44661 | Tube, Booster Vacuum |
| 44661B | Shim, Booster Switch |
| 44661C | Retainer, Secondary Valve |
| 44662L | Rod, Booster Switch |
| 44662M | Spring, Secondary Valve |
| 44663A | Retainer, Booster Switch |
| 44663B | Ring, Secondary Valve |
| 44664A | Piston, Booster Switch |
| 44664B | Retainer, Secondary Valve |
| 44665A | Spring, Booster Rod Return |
| 44665B | Washer, Secondary Valve |
| 44666A | Washer, Booster Spring Return |
| 44666B | Ring, Secondary Valve Retaining |
| 44667A | Cover, Booster Switch |
| 44667B | Ring, Secondary Valve |
| 44668A | Spring, Booster Piston Return |
| 44669A | Seal, Booster Piston |
| 44671A | Sleeve, Booster Switch |
| 44671B | Ring, Valve Exhaust Retaining |
| 44672A | Screw, Booster Sleeve Set |
| 44673B | Pin, Booster Spring Set |
| 44675 | Hose, Booster Vacuum |
| 44676 | Seal, Air Valve |
| 44676A | Seal, Booster Power Piston |
| 44677 | Plate, Booster Push Rod |
| 44678C | Spring, Piston Return |
| 44679 | Spring, Booster Poppet |
| 44679A | Filter, Valve Vent |
| 44680 | Valve Assy, Booster Outlet Check |
| 44680A | Gasket, Booster Outlet Check Valve |
| 44680B | Spring, Booster Outlet Check Valve |
| 44680C | Valve Assy, Booster Hand Control |
| 44680D | Hose(FOR BOOSTER HAND CONTROL VALVE) |
| 44681 | Plug, Booster |
| 44681A | Seal, Booster Inlet |
| 44682 | Valve, Booster Vacuum |
| 44682A | Spring, Compression(FOR VACUUM VALVE) |
| 44682C | Connector, Booster Inlet |
| 44682D | Connector, Valve |
| 44683A | Lock, Connector |
| 44684B | Piston, Valve Relay |
| 44685 | Ring, O OR Grommet(FOR BOOSTER PISTON ROD END) |
| 44685A | Nut, Booster Pipe |
| 44686 | Seal, Booster Pipe |
| 44686A | Ring, Valve Relay Piston |
| 44687 | Pipe, Booster Valve |
| 44689 | Pipe, Booster Shell |
| 44691A | Body, Booster Delay Valve |
| 44692A | Diaphragm, Booster Delay Valve |
| 44692B | Plunger, Valve |
| 44693B | Retainer, Booster Delay Valve |
| 44693C | Boot, Valve Dust |
| 44694A | Spring, Booster Delay Valve |
| 44694B | Rod, Valve Push |
| 44695A | Cover, Booster Delay Valve |
| 44695B | Valve, Secondary |
| 44697 | Screw, Booster Band Set |
| 44697A | Nut(FOR BOOSTER BAND SET) |
| 44697B | Cover, Booster Delay Valve Guard |
| 44698 | Connector, Booster Vacuum |
| 44698A | Gasket, Booster Delay Valve |
| 44698B | Body, Booster Valve |
| 44699 | Valve, Body(FOR BRAKE BOOSTER) |
| 44699A | Gasket, Booster Valve |

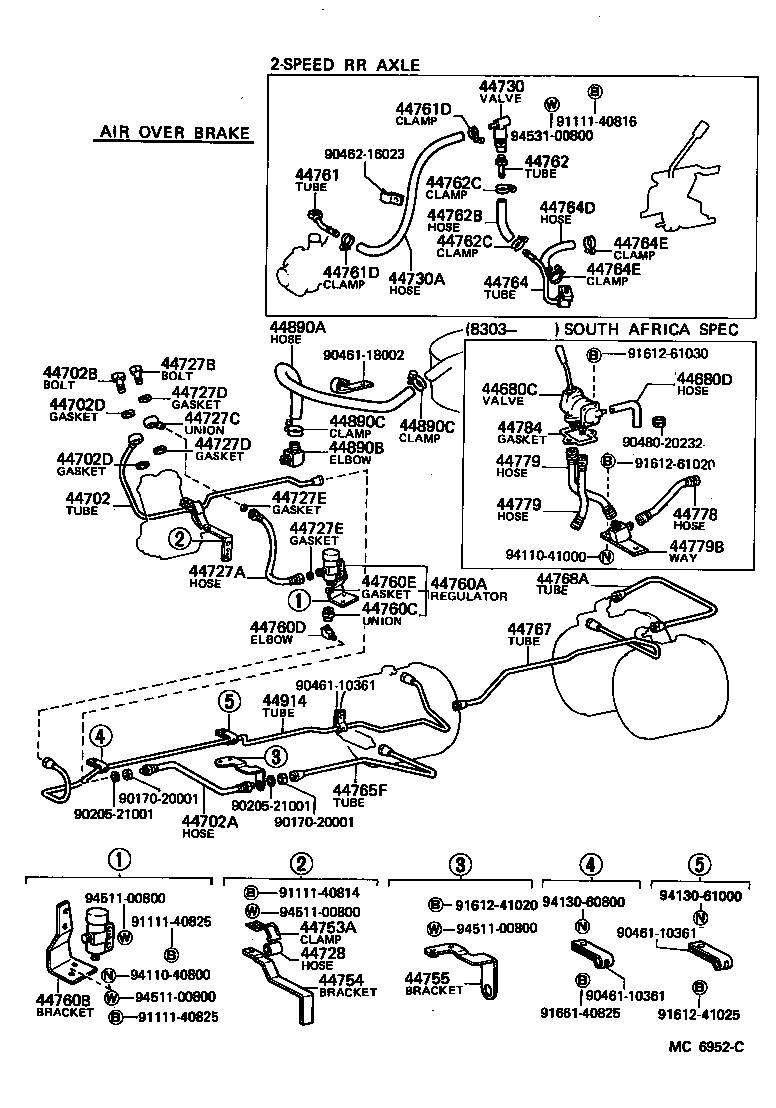

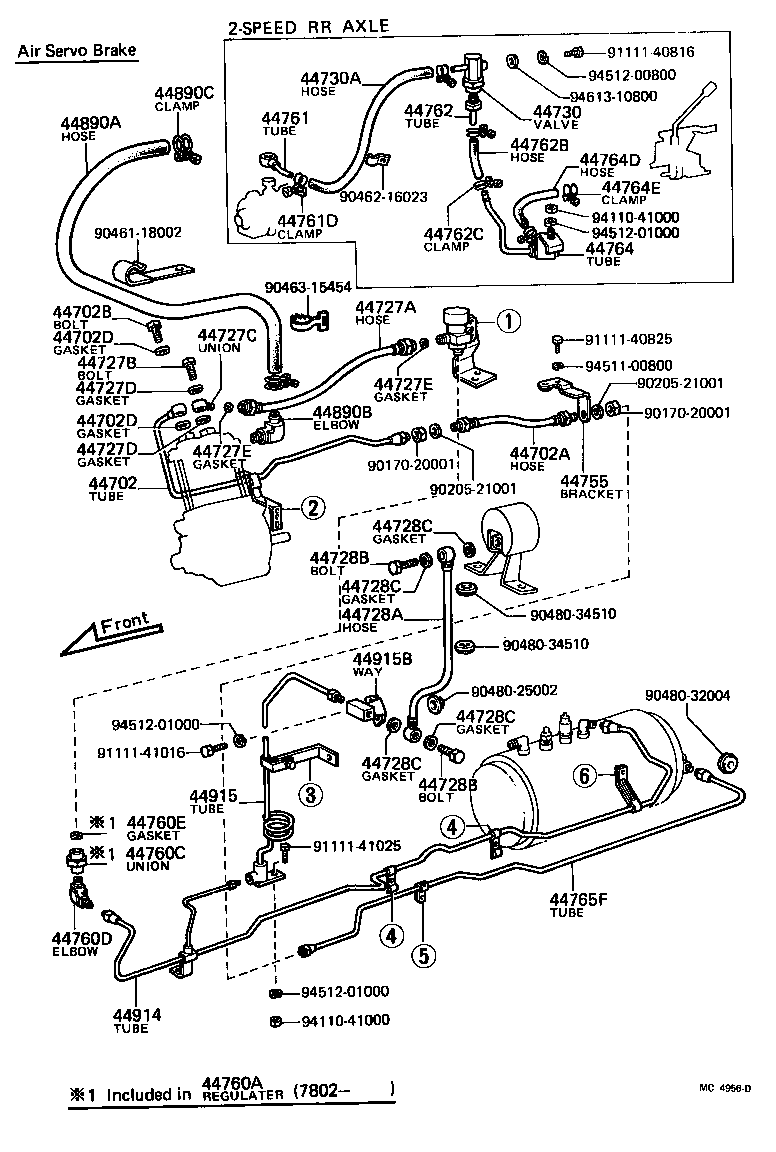

| 44702 | Tube Sub-assy, Air, NO.1 |
| 44702A | Hose, Air, NO.1 |
| 44702B | Bolt, Union(FOR AIR TUBE NO.1) |
| 44702D | Gasket(FOR AIR TUBE NO.1, UNION BOLT) |
| 44704 | Reservoir Sub-assy, Vacuum |
| 44704A | Hose(FOR VACUUM RESERVOIR) |
| 44704B | Clip(FOR HOSE) |
| 44704D | Plug, W/Head Taper Screw, NO.1 |
| 44704F | Union(FOR VACUUM RESERVOIR) |
| 44710 | Cleaner Assy, Brake Booster Air |
| 44710A | Hose(FOR BOOSTER AIR CLEANER) |
| 44710B | Clamp, Hose(FOR BOOSTER AIR CLEANER) |
| 44710C | Grommet, Booster Air Cleaner Hose |
| 44721 | Tube, Control Valve TO Connector |
| 44721A | Hose, Control Valve TO Connector Tube |
| 44722 | Tube, Control Valve TO Brake Booster, NO.1 |
| 44722A | Hose, Control Valve TO Brake Booster Tube |
| 44723 | Tube, Control Valve TO Brake Booster, NO.2 |
| 44724 | Tube, Control Valve TO Brake Booster, NO.3 |
| 44725 | Tube, Control Valve TO Connector, NO.2 |
| 44725C | Bracket, Tube Clamp |
| 44726 | Tube, Control Valve TO Connector, NO.3 |
| 44727 | Tube, Control Valve TO Brake Booster, NO.4 |
| 44727A | Hose, Air, NO.2 |
| 44727B | Bolt, Union(FOR AIR HOSE NO.2) |
| 44727C | Union(FOR AIR TUBE NO.2) |
| 44727D | Gasket(FOR AIR HOSE NO.2, UNION BOLT) |
| 44727E | Gasket(FOR AIR HOSE NO.2) |
| 44728 | Hose, Air Tube |
| 44728A | Hose, Air, NO.3 |
| 44728B | Bolt, Union(FOR AIR HOSE NO.3) |
| 44728C | Gasket (FOR AIR HOSE NO.3, UNION BOLT) |
| 44728D | Tube, Control Valve TO Brake Booster, NO.5 |
| 44729A | Tube, Control Valve TO Connector, NO.4 |
| 44730 | Valve Assy, Vacuum Check(FOR BRAKE) |
| 44730A | Hose, Vacuum, NO.1 |
| 44730F | Union, Vacuum Hose(FOR MANIFOLD SIDE) |
| 44730H | Valve Assy, Vacuum Check(FOR VACUUM RESERVOIR) |
| 44731 | Bracket, Brake Booster, Front |
| 44732 | Bracket, Brake Booster, Rear |
| 44733 | Bracket, Brake Booster, Front |
| 44734A | Bracket, Brake Booster, Rear |
| 44735B | Bracket, Control Valve |
| 44737 | Bracket, Hydro-master Air Cleaner Support |
| 44738A | Stay, Booster |
| 44739A | Strut, Stay Booster |

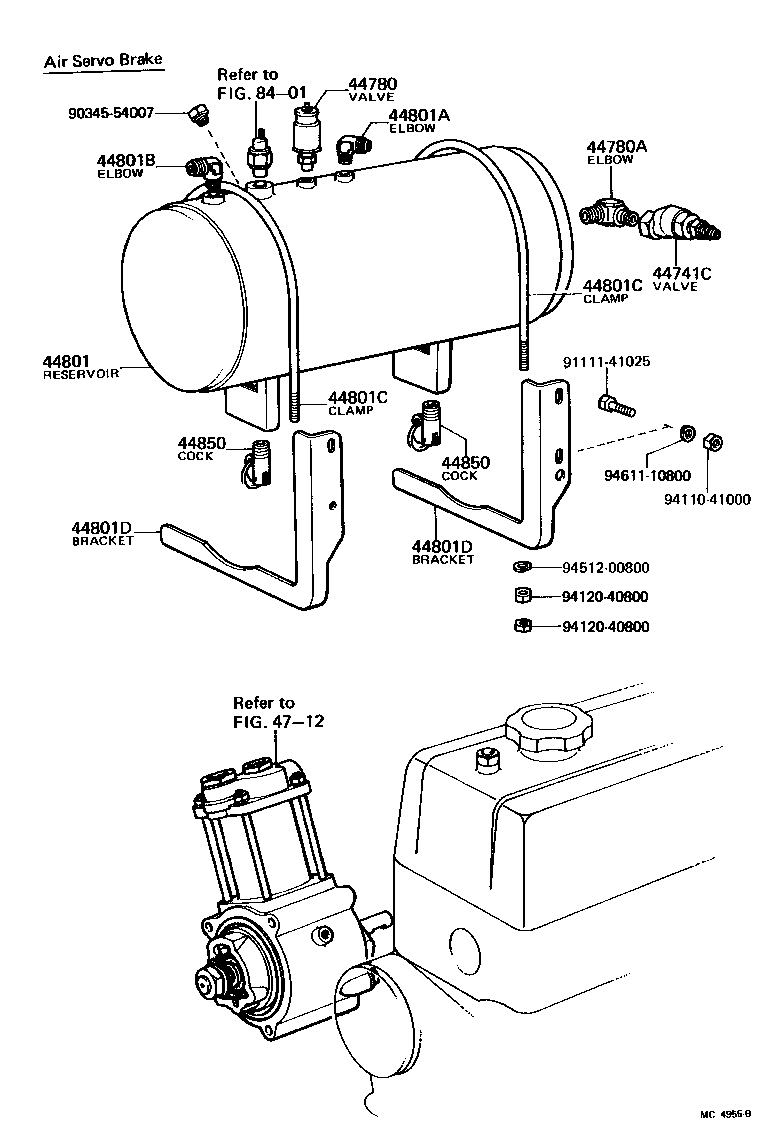

| 44741C | Valve Assy, Check |
| 44749A | Tube, Control Valve TO Connector, NO.5 |
| 44752 | Band, Vacuum Reservoir |
| 44752A | Spacer, Vacuum Reserver Clamp |
| 44753A | Clamp, Air Tube |
| 44754 | Bracket, Air Tube |
| 44754A | Bracket, Air Tube |
| 44755 | Bracket, Air Hose, NO.1 |
| 44755A | Bracket, Air Hose, NO.1 |
| 44756A | Bracket, Air Hose, RH |
| 44757 | Bracket, Air Hose, LH |
| 44758A | Bracket, Air Reservoir TO Air Booster |
| 44759 | Stay, Air Reservoir |

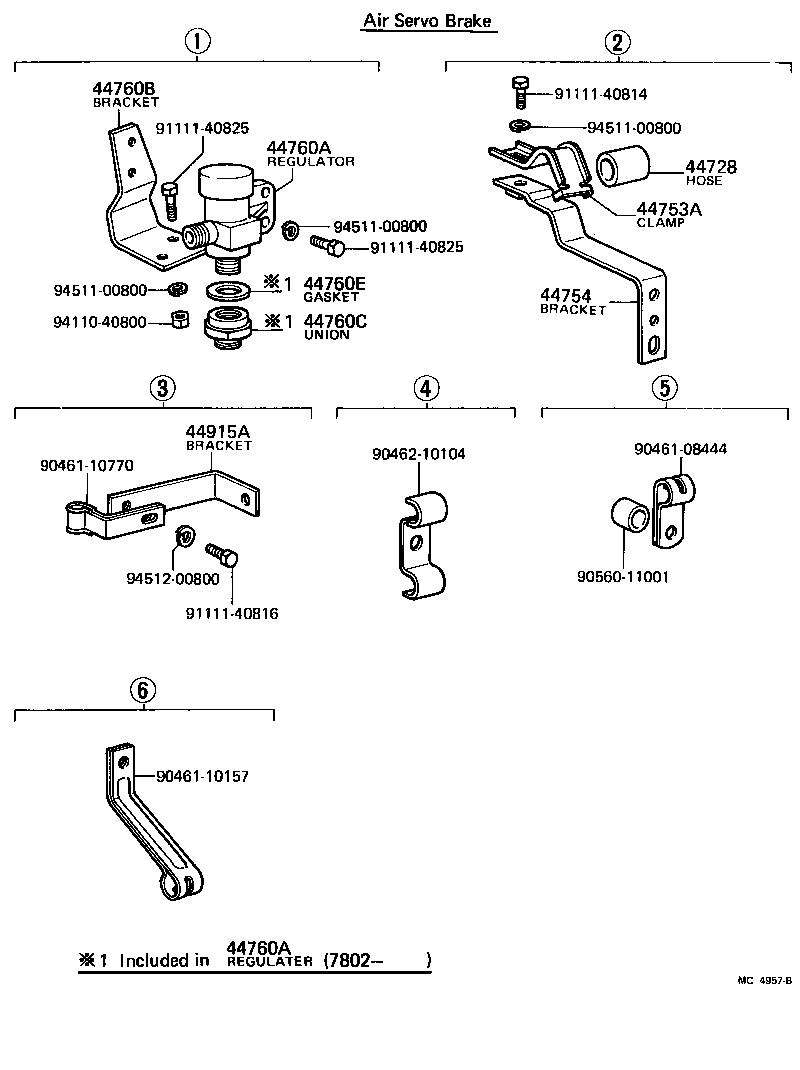

| 44760A | Regulator Assy, Pressure |
| 44760B | Bracket, Pressure Regulator |
| 44760C | Union(FOR PRESSURE REGULATOR) |
| 44760D | Elbow(FOR PRESSURE REGULATOR) |
| 44760E | Gasket(FOR PRESSURE REGULATOR UNION) |
| 44761 | Tube, Intake Manifold OR Vacuum Pump TO Connector |
| 44761D | Clamp, Vacuum Check Valve TO Connector Tube |
| 44762 | Tube, Booster Vacuum |
| 44762B | Hose, Brake Booster TO Vacuum Check Valve Tube |
| 44762C | Clamp, Brake Booster TO Vacuum Check Valve Tube Hose |
| 44764 | Tube, Booster Vacuum |
| 44764D | Hose, Vacuum Shift Valve TO Booster Vacuum Tube |
| 44764E | Clamp, Vacuum Shift Valve TO Booster Vacuum Tube Hose |

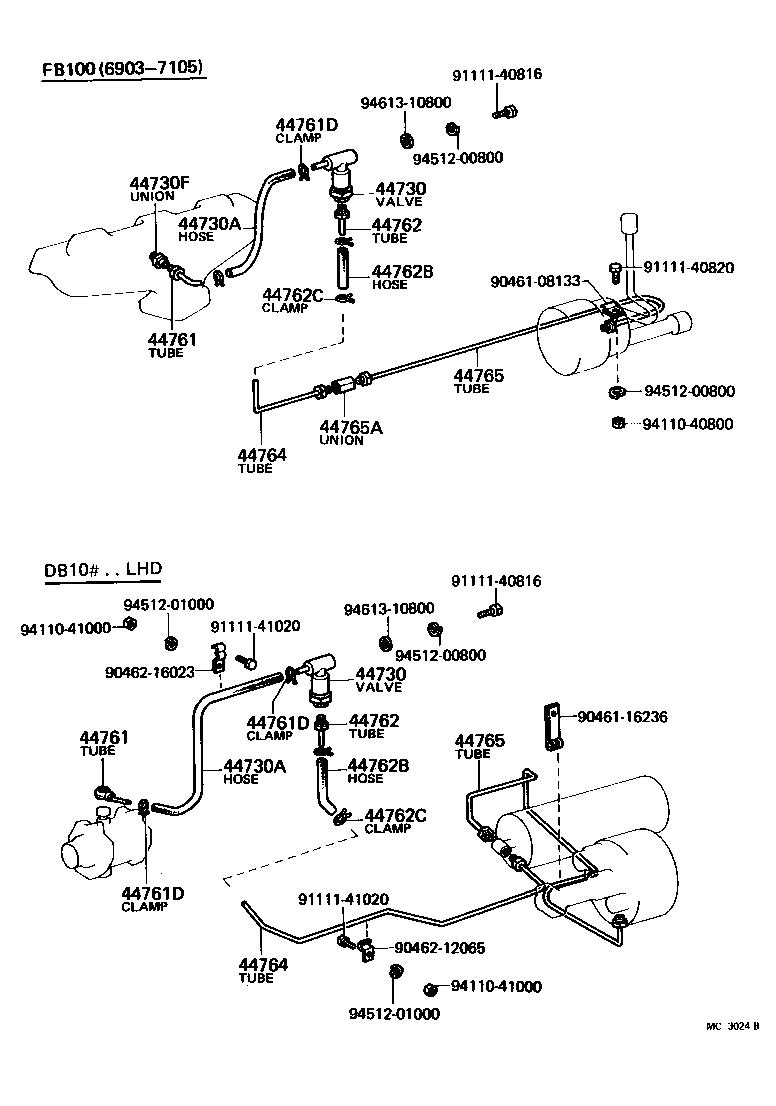

| 44765 | Tube, Connector TO Brake Booster, NO.2 |
| 44765A | Union, Connector TO Brake Booster Tube |
| 44765B | Hose, Connector TO Brake Booster |
| 44765C | Clamp, Connector TO Brake Booster |
| 44765F | Tube, Connector TO Check Valve |
| 44767 | Tube, Reservoir TO Check Valve |
| 44768A | Tube, Air Check Valve TO Check Valve |
| 44769 | Tube, Vacuum Reservoir Connect |
| 44769A | Tube, Air, NO.3 |
| 44776 | Hose, Brake Booster |
| 44778 | Hose, Connector TO Check Valve |
| 44779 | Hose, Union TO Connector |
| 44779B | Way(FOR UNION TO CONNECTOR HOSE) |
| 44780 | Valve Assy, Safety |
| 44780A | Elbow(FOR SAFETY VALVE) |
| 44781 | Bracket, Hose |
| 44782 | Bracket, Hose |
| 44784 | Gasket, Control Valve |
| 44785A | Gasket, Control Valve Bracket |
| 44787 | Insulator, Air Hose Heat |

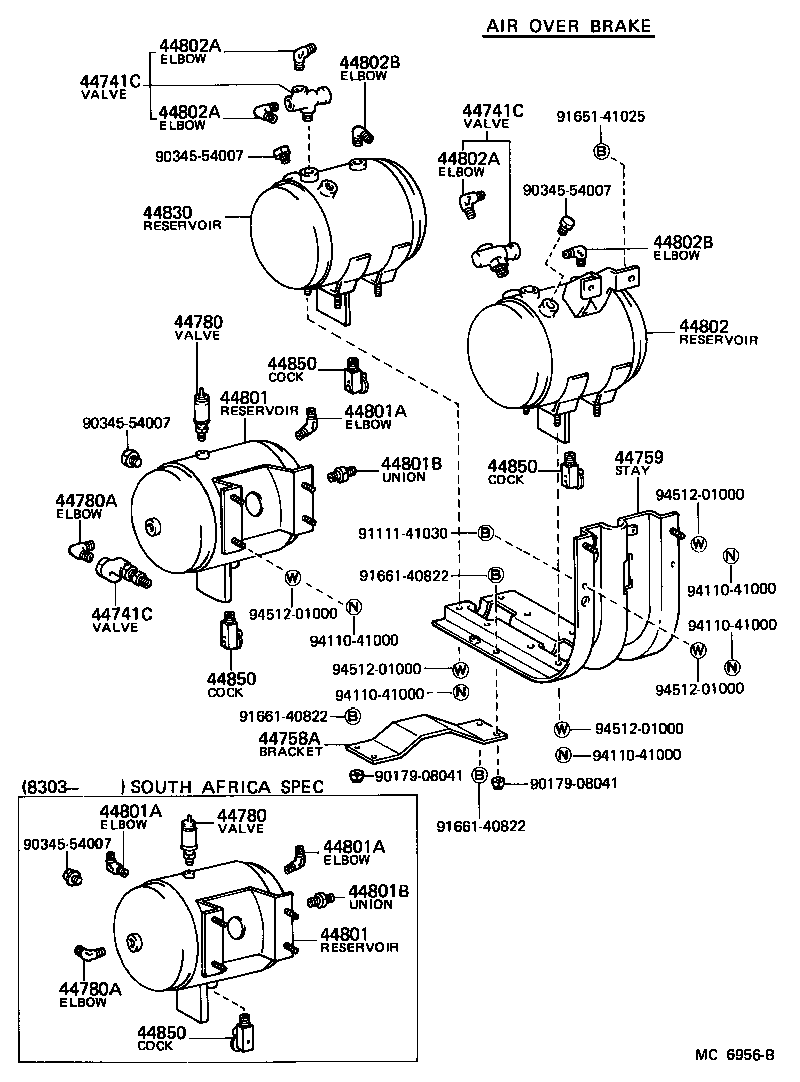

| 44801 | Reservoir Sub-assy, Air, NO.1(FOR AIR COMPRESSOR) |
| 44801A | Elbow, NO.1(FOR AIR RESERVOIR) |
| 44801B | Elbow, NO.2(FOR AIR RESERVOIR) |
| 44801C | Clamp, Air Reservoir |
| 44801D | Bracket, Air Reservoir |
| 44802 | Reservoir Sub-assy, Air, NO.2(FOR AIR COMPRESSOR) |
| 44802A | Elbow, NO.3(FOR AIR RESERVOIR) |
| 44802B | Elbow, NO.4(FOR AIR RESERVOIR) |
| 44830 | Reservoir Sub-assy, Air, NO.3(FOR AIR COMPRESSOR) |
| 44850 | Cock Assy, Drain |
| 44890A | Hose, Suction(FOR AIR CLEANER TO COMPRESSOR) |
| 44890B | Elbow(FOR AIR CLEANER TO COMPRESSOR SUCTION HOSE) |
| 44890C | Clamp(FOR AIR CLEANER TO COMPRESSOR SUCTION HOSE) |
| 44905 | Piston Sub-assy, Subcylinder |
| 44906 | Housing Sub-assy, Booster Control Valve |
| 44906B | Ring, O (FOR BOOSTER CONTROL VALVE) |
| 44907A | Spring, Booster Control Valve Seat |
| 44914 | Tube, Air Reservoir TO Pressure Regulator |
| 44915 | Tube, Air Pressure Gage |
| 44915A | Bracket, Air Pressure Gage Tube Clamp |
| 44915B | Way,2(FOR AIR PRESSURE GAGE TUBE TO AIR HOSE) |
| 44916 | Tube, Air Pressure Gage, Front |
| 44916A | Hose, Air Pressure Gage, Front |
| 44917 | Tube, Air Pressure Gage, Rear |
| 44917A | Hose, Air Pressure Gage, Rear |

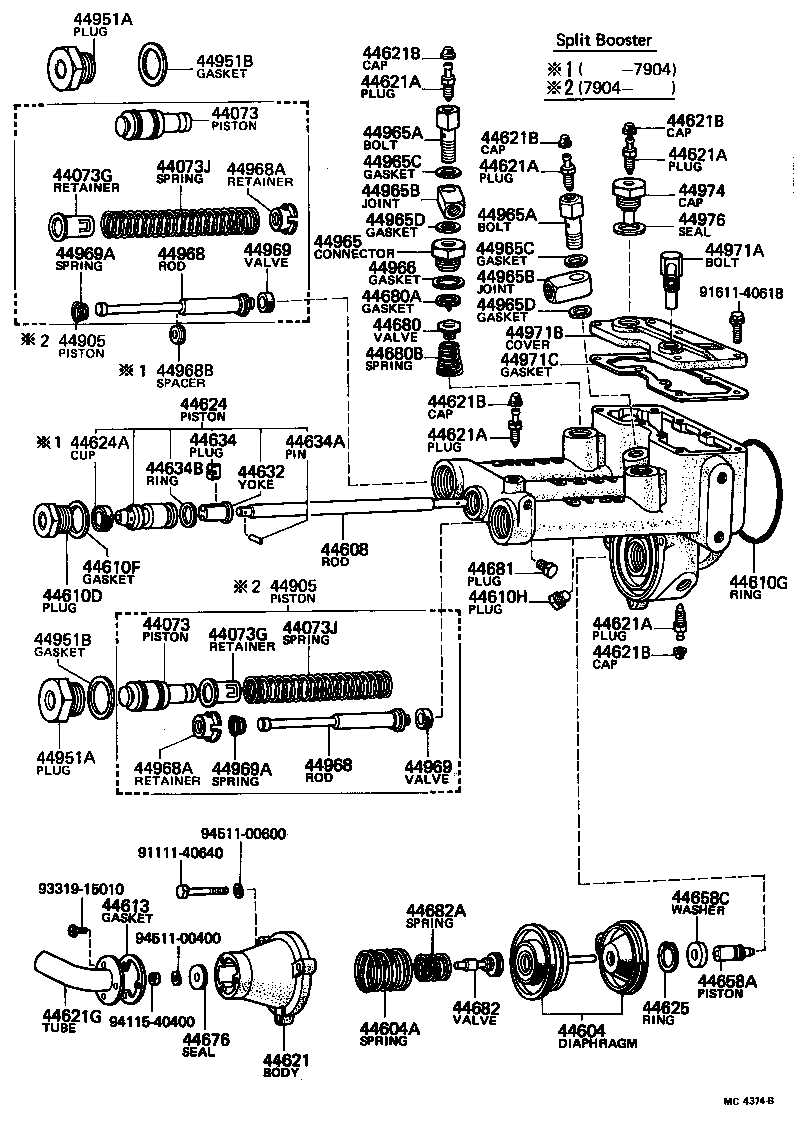

| 44945 | Head, Booster Cylinder |
| 44947 | Ring, Booster Back UP |
| 44949 | Ring, O, Booster Piston |
| 44951A | Plug, Booster Sub Cylinder |
| 44951B | Gasket, Booster Sub Cylinder |
| 44965 | Connector, Booster |
| 44965A | Bolt, Booster Pipe Joint |
| 44965B | Joint, Booster Pipe |
| 44965C | Gasket, Booster Joint, A |
| 44965D | Gasket, Booster Joint, B |
| 44966 | Gasket, Booster Connector |
| 44968 | Rod, Booster Sub Piston |
| 44968A | Retainer, Booster Sub Piston Rod |
| 44968B | Spacer, Booster Sub Cylinder |
| 44969 | Valve, Booster Sub Cylinder |
| 44969A | Spring, Booster Sub Cylinder Valve |
| 44971A | Bolt, Booster Pipe Joint |
| 44971B | Cover, Booster Reservoir |
| 44971C | Gasket, Booster Reservoir Cover |
| 44974 | Cap, Booster Oil Reservoir |
| 44976 | Seal, Booster |
| 44994 | Body, Booster Control Valve |
| 47220 | Reservoir Assy, Brake Master Cylinder |
| 47220A | Cap Assy, Reservoir Filler |
| 47220B | Strainer, Reservoir |
| 47220C | Hose, Suction |
| 47233A | Bracket, Reservoir |
| 47234A | Tube, Reservoir, NO.1 |
| 47235A | Tube, Brake Booster Reservoir, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
