Toyota Heavy Duty Truck
1969-03 → 2001-12 · chassis FA100,11#,FB100,FC100,DA11#,DB10# · catalogue 821210 · General
Discontinued model
Data version 2002-06

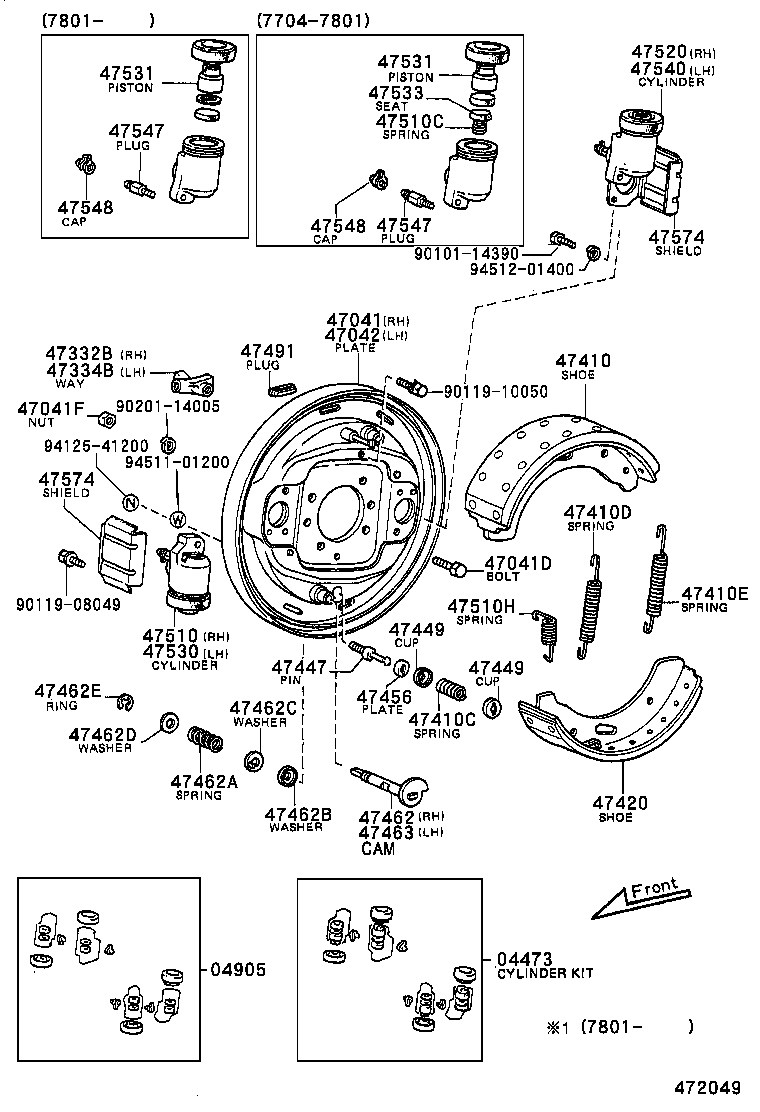

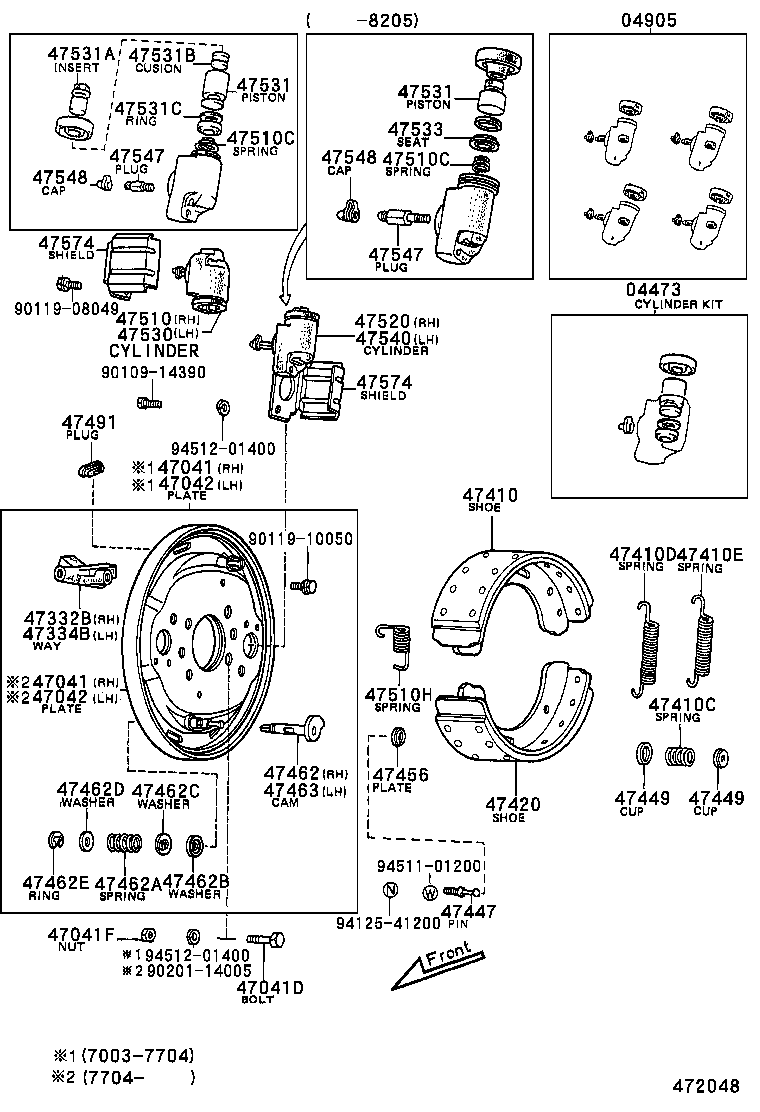

Front Drum Brake Wheel Cylinder & Backing Plate
46 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 04473 | Cylinder Kit, Front Wheel |
| 04905 | Cup Kit, Front Wheel Cylinder |
| 47041 | Plate Sub-assy, Brake Backing, Front RH |
| 47041D | Bolt(FOR BACKING PLATE TO STEERING KNUCKLE SETTING) |
| 47041F | Nut(FOR BACKING PLATE TO STEERING KNUCKLE SETTING) |
| 47042 | Plate Sub-assy, Brake Backing, Front LH |
| 47332B | Way(FOR BRAKE WHEEL CYLINDER FRONT RH TUBE) |
| 47334B | Way(FOR BRAKE WHEEL CYLINDER FRONT LH TUBE) |
| 47410 | Shoe Assy, Front Brake(FOR FRONT OR UPPER SIDE) |
| 47410C | Spring(FOR FRONT BRAKE SHOE HOLD DOWN) |
| 47410D | Spring, Tension(FOR FRONT BRAKE SHOE RETURN) |
| 47410E | Spring, Tension(FOR FRONT BRAKE SHOE RETURN) |
| 47420 | Shoe Assy, Front Brake(FOR REAR OR LOWER SIDE) |
| 47445 | Rod, Wheel Cylinder |
| 47445A | Pin, Wheel Cylinder Rod |
| 47447 | Pin, Shoe Hold Down Spring(FOR FRONT BRAKE) |
| 47449 | Cup, Shoe Hold Down Spring(FOR FRONT BRAKE) |
| 47456 | Plate, Front Brake Shoe Guide |
| 47462 | Cam, Front Brake Shoe Adjusting, RH |
| 47462A | Spring, Front Brake Shoe Adjusting Cam |
| 47462B | Washer, Adjusting Cam(FOR FRONT BRAKE) |
| 47462C | Washer, Claw(FOR FRONT BRAKE) |
| 47462D | Washer, Plate(FOR FRONT BRAKE) |
| 47462E | Ring, E(FOR FRONT BRAKE) |
| 47463 | Cam, Front Brake Shoe Adjusting, LH |
| 47465 | Shaft, Front Brake Shoe Adjusting |
| 47467 | Bolt, Front Brake Shoe Adjusting Cam |
| 47491 | Plug, Hole(FOR FRONT BRAKE) |
| 47510 | Cylinder Assy, Front Wheel Brake, RH(FOR FRONT OR UPPER) |
| 47510C | Spring, Compression(FOR FRONT WHEEL BRAKE CYLINDER) |
| 47510E | Union(FOR FRONT WHEEL BRAKE CYLINDER) |
| 47510F | Gasket(FOR FRONT WHEEL BRAKE CYLINDER) |
| 47510G | Bolt, Union(FOR FRONT WHEEL BRAKE CYLINDER) |
| 47510H | Spring(FOR FRONT WHEEL CYLINDER PISTON SUB SPRING) |
| 47520 | Cylinder Assy, Front Wheel Brake, RH(FOR REAR OR LOWER) |
| 47530 | Cylinder Assy, Front Wheel Brake, LH(FOR FRONT OR UPPER) |
| 47531 | Piston, Wheel Brake Cylinder(FOR FRONT BRAKE) |
| 47531A | Insert, Wheel Cylinder Piston(FOR FRONT BRAKE) |
| 47531B | Cusion(FOR FRONT WHEEL BRAKE PISTON CYLINDER) |
| 47531C | Ring(FOR FRONT WHEEL BRAKE PISTON CYLINDER) |
| 47533 | Seat, Wheel Cylinder Piston Spring(FOR FRONT BRAKE) |
| 47540 | Cylinder Assy, Front Wheel Brake, LH(FOR REAR OR LOWER) |
| 47547 | Plug, Bleeder(FOR FRONT DRUM BRAKE) |
| 47547A | Ball, Bleeder Plug(FOR REAR DRUM BRAKE) |
| 47548 | Cap, Bleeder Plug(FOR DRUM BRAKE, FRONT) |
| 47574 | Shield, Wheel Cylinder Heat(FOR FRONT BRAKE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
