Toyota Heavy Duty Truck
1969-03 → 2001-12 · chassis FA100,11#,FB100,FC100,DA11#,DB10# · catalogue 821210 · General
Discontinued model
Data version 2002-06

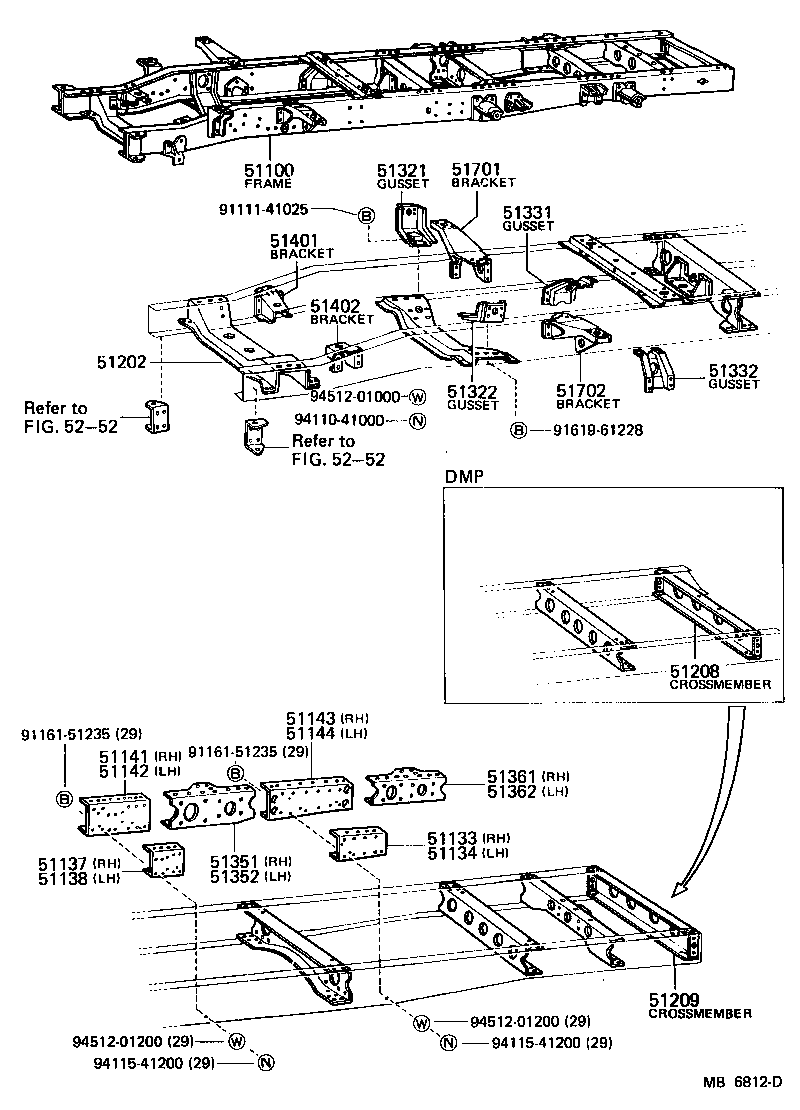

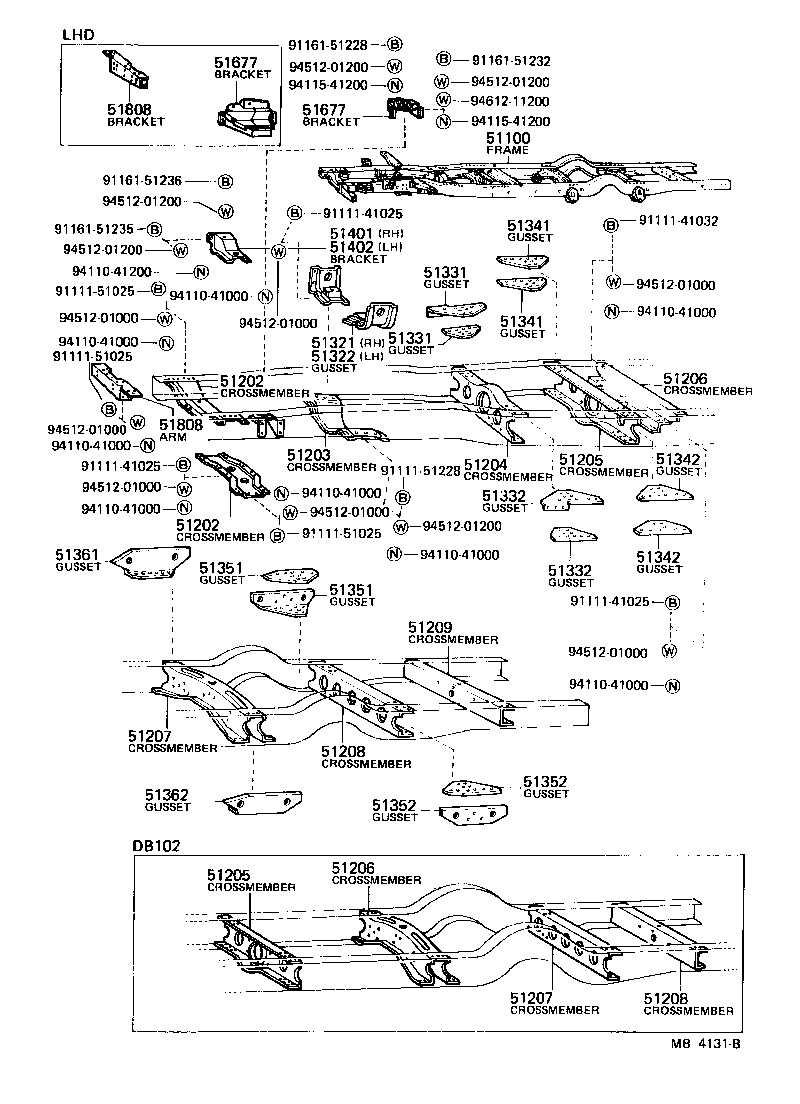

Frame
34 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 51100 | Frame Assy |
| 51133 | Channel, Side Rail, Inner Rear RH |
| 51134 | Channel, Side Rail, Inner Rear LH |
| 51137 | — |
| 51138 | — |
| 51141 | Reinforcement, Side Rail, RH |
| 51142 | Reinforcement, Side Rail, LH |
| 51143 | Reinforcement, Side Rail, Rear RH |
| 51144 | — |
| 51202 | Crossmember Sub-assy, Frame, NO.1 |
| 51203 | Crossmember Sub-assy, Frame, NO.2 |
| 51204 | Crossmember Sub-assy, Frame, NO.3 |
| 51205 | Crossmember Sub-assy, Frame, NO.4 |
| 51206 | Crossmember Sub-assy, Frame, NO.5 |
| 51207 | Crossmember Sub-assy, Frame, NO.6 |
| 51208 | Crossmember Sub-assy, Frame, NO.7 |
| 51209 | Crossmember Sub-assy, Frame, NO.8 |
| 51321 | Gusset, Crossmember, NO.2 RH |
| 51322 | Gusset, Crossmember, NO.2 LH |
| 51331 | Gusset, Frame NO.3 Crossmember, RH |
| 51332 | Gusset, Frame NO.3 Crossmember, LH |
| 51341 | Gusset, Frame NO.4 Crossmember, RH |
| 51342 | Gusset, Frame NO.4 Crossmember, LH |
| 51351 | Gusset, Crossmember, NO.5 RH |
| 51352 | Gusset, Crossmember, NO.5 LH |
| 51361 | Gusset, Crossmember, NO.6 RH |
| 51362 | Gusset, Crossmember, NO.6 LH |
| 51401 | Bracket Sub-assy, Engine Front Mounting, RH |
| 51402 | Bracket Sub-assy, Engine Front Mounting, LH |
| 51562 | Bracket, Center Bearing Support Member |
| 51677 | Bracket, Steering Gear Box |
| 51701 | Bracket Sub-assy, Cab Mounting, NO.1 RH |
| 51702 | Bracket Sub-assy, Cab Mounting, NO.1 LH |
| 51808 | Arm Sub-assy, Frame Side Front |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
