Toyota Mega Cruiser
1996-10 → 2001-10 · chassis BXD20 · catalogue 851310 · General
Discontinued model
Data version 2002-04

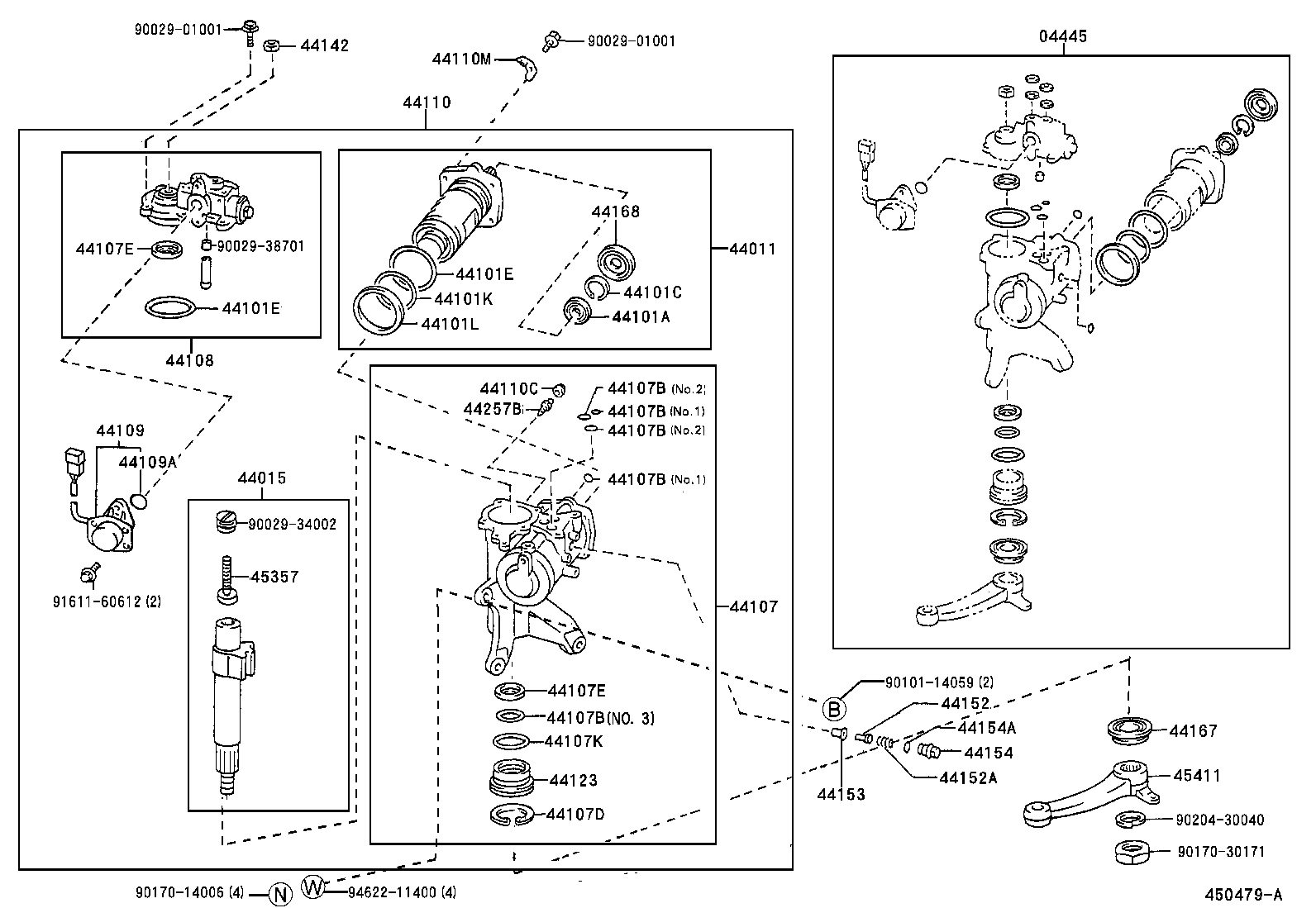

Front Steering Gear & Link
47 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 04445 | Gasket Kit, Power Steering Gear(FOR RECIRCULATING BALL) |
| 44011 | Piston Sub-assy, Power |
| 44015 | Shaft Sub-assy, Sector |
| 44101A | Seal, Type T Oil(FOR STEERING WORM) |
| 44101C | Ring, Hole Snap(FOR STEERING WORM OIL SEAL) |
| 44101E | Ring, O(FOR STEERING WORM) |
| 44101K | Worm Kit, Power Steering |
| 44101L | Seal, Dust(FOR POWER PISTON SUB-ASSY) |
| 44107 | Housing Sub-assy, Power Steering Gear |
| 44107B | Ring, O(FOR POWER STEERING GEAR HOUSING) |
| 44107D | Ring, Hole Snap(FOR POWER STEERING GEAR HOUSING) |
| 44107E | Seal, Oil(FOR POWER STEERING GEAR HOUSING) |
| 44107K | Ring, O(FOR POWER STEERING GEAR HOUSING) |
| 44108 | Cover Sub-assy, Side |
| 44109 | Actuator Sub-assy, Power Steering |
| 44109A | Ring, O(FOR POWER STEERING ACTUATOR) |
| 44110 | Gear Assy, Power Steering |
| 44110C | Cap, Bleeder Plug(FOR POWER STEERING GEAR HOUSING) |
| 44110M | Clamp, Hose(FOR GEAR ASSY, POWER STEERING) |
| 44123 | Orifice, Dumping |
| 44142 | Nut, Lock |
| 44152 | Plunger, Power Piston |
| 44152A | Spring, Compression(FOR POWER PISTON PLUNGER) |
| 44153 | Guide, Power Piston Plunger |
| 44154 | Nut, Power Piston Plunger Guide |
| 44154A | Ring, O(FOR POWER PISTON PLUNGER GUIDE NUT) |
| 44167 | Cover, Sector Shaft Dust |
| 44168 | Cover, Worm Shaft Dust |
| 44257B | Plug, Bleeder(FOR POWER STEERING HOUSING) |
| 45044A | Nut, Castle(FOR RELAY ROD) |
| 45046 | End Sub-assy, Tie Rod, RH |
| 45047 | End Sub-assy, Tie Rod, LH |
| 45060A | Bracket Assy, Idler Arm W/Arm |
| 45357 | Screw, Sector Shaft Adjusting |
| 45411 | Arm, Pitman |
| 45422E | Washer(FOR CENTER ARM SHAFT) |
| 45450 | Rod Assy, Steering Relay |
| 45460 | Rod Assy, Tie, RH |
| 45461 | Rod, Steering Tie |
| 45466 | Clamp, Tie Rod End |
| 45470 | Rod Assy, Tie, LH |
| 45481A | Seal, Steering Idler Arm Bushing Dust(FOR REAR STEERING) |
| 45490 | Arm Assy, Steering Idler |
| 45495B | Seal(FOR IDLER ARM SHAFT) |
| 45495C | Spring, Compression(FOR IDLER ARM SHAFT) |
| 45497 | Cap, Idler Arm Bracket |
| 45497A | Plug(FOR IDLER ARM BRACKET CAP) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
