Toyota Mega Cruiser
1996-10 → 2001-10 · chassis BXD20 · catalogue 851310 · General
Discontinued model
Data version 2002-04

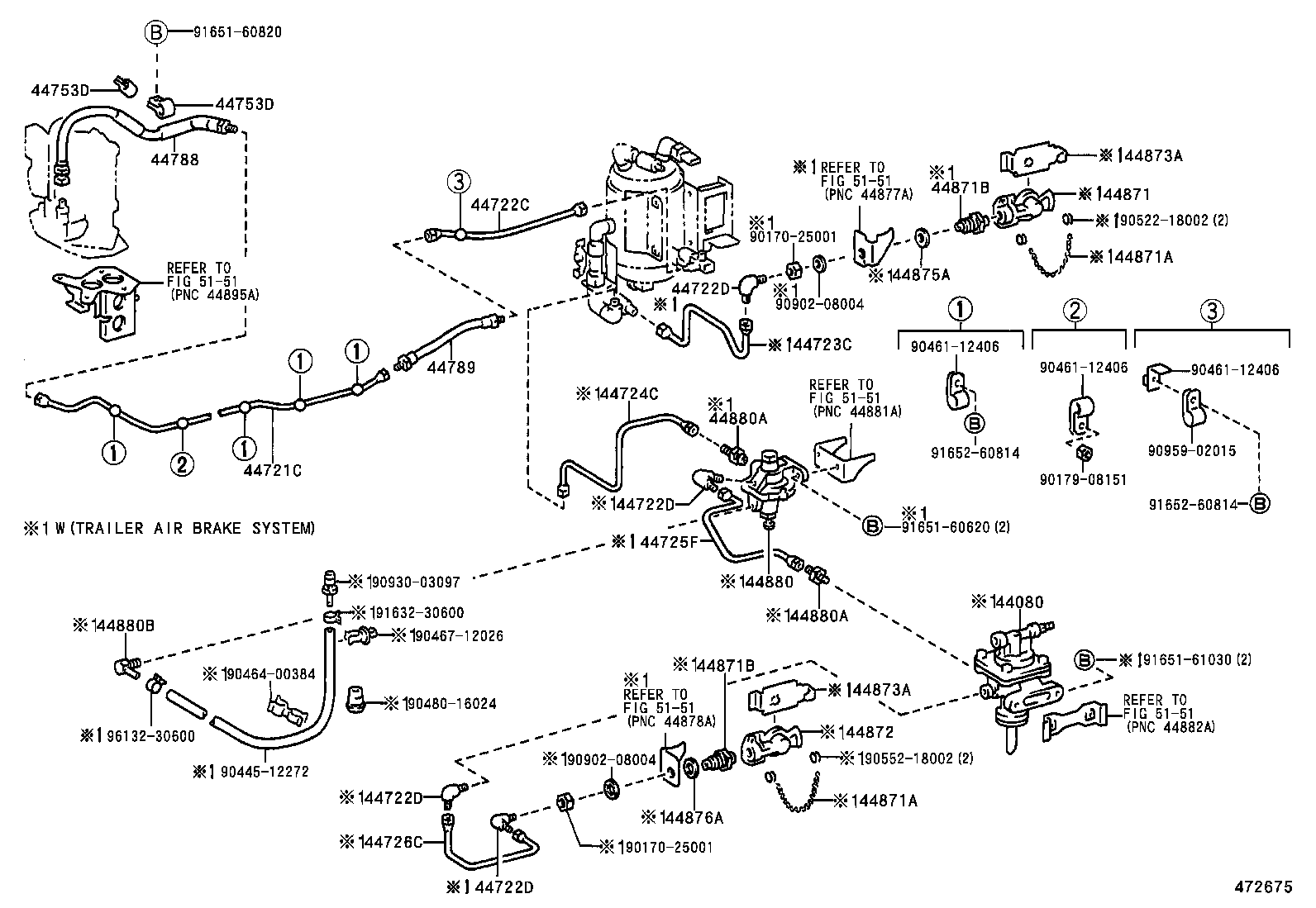

Air Brake System
96 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|

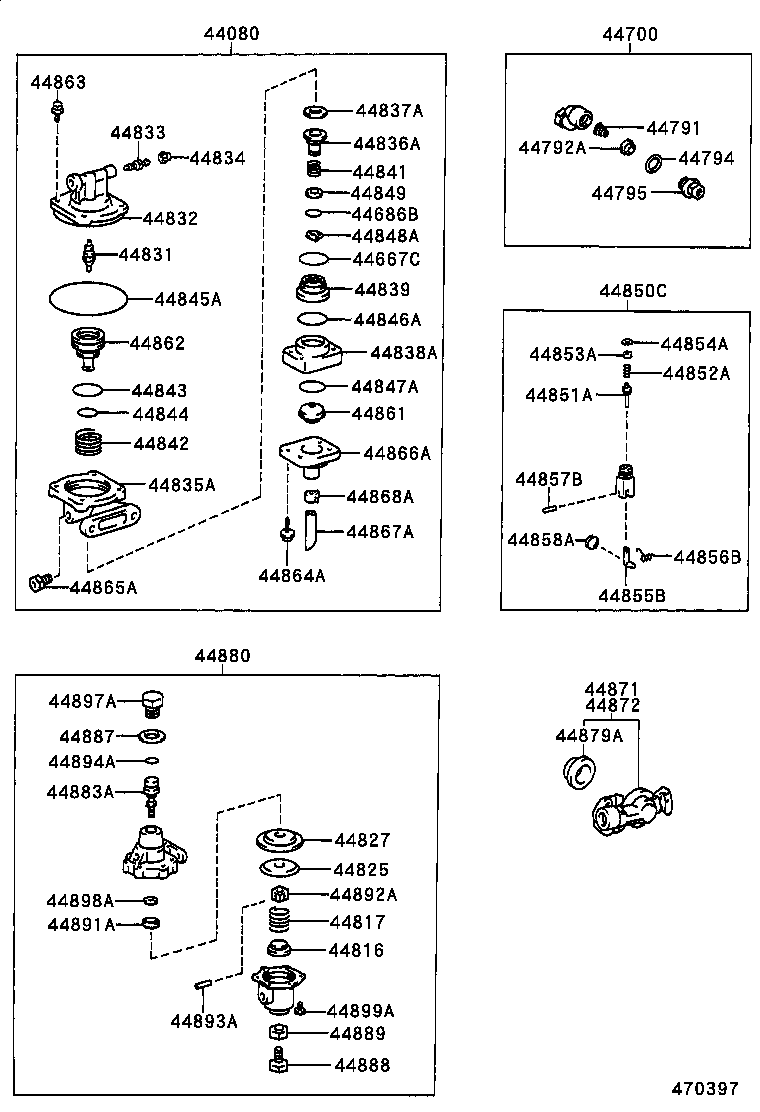

| 44080 | Valve Assy, Air Brake Relay |
| 44667C | Ring, O, NO.1(FOR AIR BRAKE RELAY VALVE) |
| 44686B | Ring, O, NO.2(FOR AIR BRAKE RELAY VALVE) |
| 44700 | Valve Assy, Air Brake Check |
| 44700A | Elbow(FOR AIR BRAKE CHECK VALVE) |
| 44700B | Conector, Straight(FOR AIR BRAKE CHECK VALVE) |
| 44720 | Valve Assy, Air Safety |
| 44720A | Conector, Elbow(FOR AIR SAFETY VALVE) |
| 44721C | Tube, Air Control, NO.1 |
| 44722C | Tube, Air Control, NO.2 |
| 44722D | Elbow(FOR AIR CONTROL TUBE) |
| 44723C | Tube, Air Control, NO.3 |
| 44724C | Tube, Air Control, NO.4 |
| 44725F | Tube, Air Control, NO.5 |
| 44726C | Tube, Air Control, NO.6 |
| 44753D | Clamp, Air Tube |
| 44781A | Bracket, Hose Clamp |
| 44788 | Hose, Air Brake, NO.1 |
| 44789 | Hose, Air Brake, NO.2 |
| 44791 | Spring, Air Brake Check Valve |
| 44792A | Valve, Air Brake Check |
| 44794 | Ring, Air Brake Check Valve |
| 44795 | Union, Air Brake Check Valve |
| 44800A | Cock Assy, Air Brake |
| 44800B | Conector, Elbow(FOR AIR BRAKE COCK) |
| 44800C | Conector, Straight(FOR AIR BRAKE COCK) |

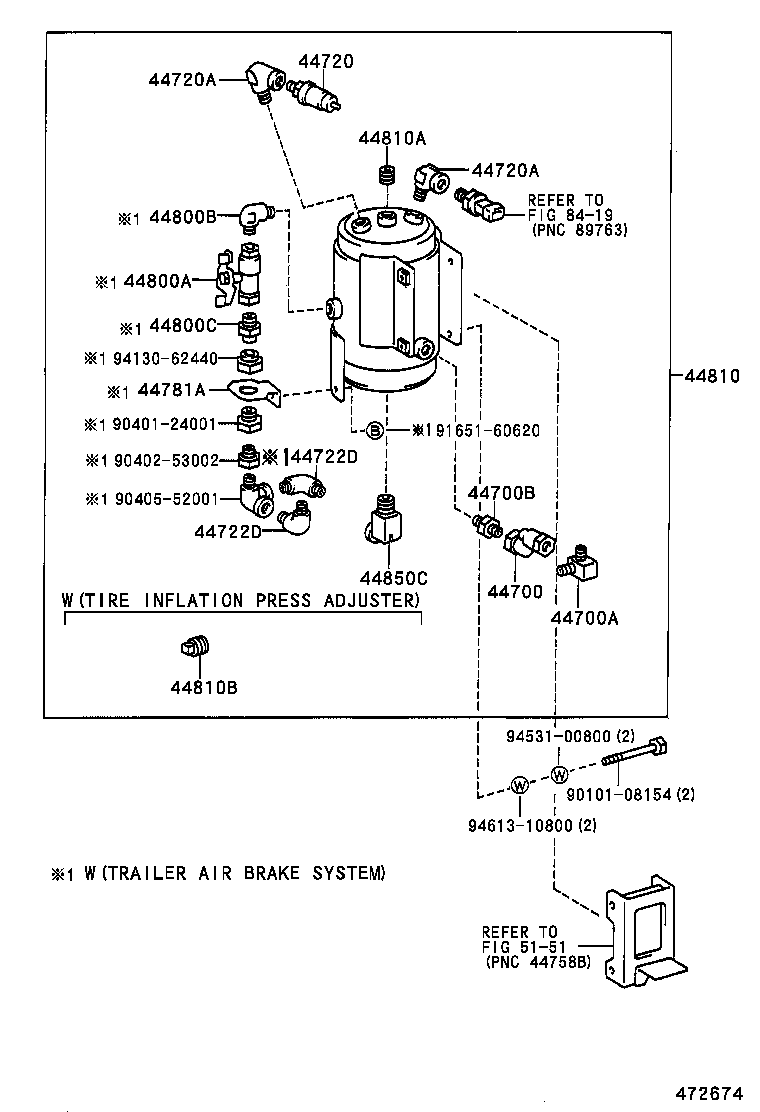

| 44810 | Reservoir Assy, Air |
| 44810A | Plug NO.1(FOR AIR RESERVOIR) |
| 44810B | Plug NO.2(FOR AIR RESERVOIR) |
| 44816 | Seat, Air Brake Reducing Valve Spring |
| 44817 | Spring, Air Brake Reducing Valve |
| 44825 | Plate, Air Brake Reducing Valve Diaphragm |
| 44827 | Diaphragm, Air Brake Reducing Valve |
| 44831 | Piston, Air Brake Relay Valve |
| 44832 | Housing, Air Brake Relay Valve |
| 44833 | Plug, Air Brake Relay Valve |
| 44834 | Protector, Air Brake Relay Valve |
| 44835A | Body, Air Brake Relay Valve |
| 44836A | Valve, Air Brake Relay Inlet |
| 44837A | Retainer, Air Brake Relay Valve, NO.1 |
| 44838A | Retainer, Air Brake Relay Valve, NO.2 |
| 44839 | Guide, Air Brake Relay Valve |
| 44841 | Spring, Air Brake Relay Valve NO.1 |
| 44842 | Spring, Air Brake Relay Valve, NO.2 |
| 44843 | Ring, Air Brake Relay Valve, NO.1 |
| 44844 | Ring, Air Brake Relay Valve, NO.2 |
| 44845A | Ring, Air Brake Relay Valve, NO.3 |
| 44846A | Ring, Air Brake Relay Valve, NO.4 |
| 44847A | Ring, Air Brake Relay Valve, NO.5 |
| 44848A | Ring, Air Brake Relay Valve Snap |
| 44849 | Washer, Air Brake Relay Valve |
| 44850C | Cock Assy, Drain |
| 44851A | Valve, Drain Cock(FOR AIR RESERVOIR) |
| 44852A | Spring, Drain Cock(FOR AIR RESERVOIR) |
| 44853A | Washer, Drain Cock(FOR AIR RESERVOIR) |
| 44854A | Ring, Drain Cock(FOR AIR RESERVOIR) |
| 44855B | Lever, Drain Cock(FOR AIR RESERVOIR) |
| 44856B | Spring, Drain Cock Lever(FOR AIR RESERVOIR) |
| 44857B | Pin, Drain Cock Lever(FOR AIR RESERVOIR) |
| 44858A | Ring, Drain Cock Lever Set(FOR AIR RESERVOIR) |
| 44861 | Cover, Air Brake Relay Valve Exhaust |
| 44862 | Piston, Air Brake Relay |
| 44863 | Screw, Air Brake Relay Valve, NO.1 |
| 44864A | Screw, Air Brake Relay Valve, NO.2 |
| 44865A | Connector, Air Brake Relay Valve |
| 44866A | Cover, Air Brake Relay Valve End |
| 44867A | Hose, Air Brake Relay Valve |
| 44868A | Clamp, Air Brake Relay Valve |
| 44871 | Coupling, Trailer Air Brake Emergency |
| 44871A | Chain(FOR TRAILER AIR BRAKE COUPLING) |
| 44871B | Conector, Straight(FOR TRAILER AIR BRAKE COUPLING) |
| 44872 | Coupling, Trailer Air Brake Service |
| 44873A | Coupling, Air Brake Dummy |
| 44875A | Plate, Air Brake Emergency Coupling Caution |
| 44876A | Plate, Air Brake Service Coupling Caution |
| 44879A | Seal, Trailer Air Brake Coupling |
| 44880 | Valve Assy, Air Brake Reducing |
| 44880A | Conector, Straight(FOR AIR BRAKE REDUCING VALVE) |
| 44880B | Union(FOR AIR BRAKE REDUCING VALVE) |
| 44883A | Valve, Air Brake Reducing |
| 44887 | Packing, Air Brake Reducing Valve, NO.2 |
| 44888 | Packing, Air Brake Reducing Valve Adjusting |
| 44889 | Nut, Air Brake Reducing Valve |
| 44890 | Compressor Assy, Air |
| 44891A | Washer, Air Brake Reducing Valve Diaphrgm |
| 44892A | Nut, Air Brake Reducing Valve Square |
| 44893A | Pin, Air Brake Reducing Valve |
| 44894A | Ring, Air Brake Reducing Valve |
| 44896B | Bush, Air Brake Compressor Bracket, NO.1 |
| 44896C | Bush, Air Brake Compressor Bracket, NO.2 |
| 44897A | Plug, Air Brake Reducing Valve, NO.1 |
| 44898A | Packing, Air Brake Reducing Valve Plug |
| 44899A | Plug, Air Brake Reducing Valve, NO.2 |
| 48925C | Filter, Air Brake Compressor |
| 48927D | Bracket, Air Brake Compressor Filter |
| 48943E | Hose(FOR FILTER TO COMPRESSOR) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
