Toyota Mega Cruiser
1996-10 → 2001-10 · chassis BXD20 · catalogue 851310 · General
Discontinued model
Data version 2002-04

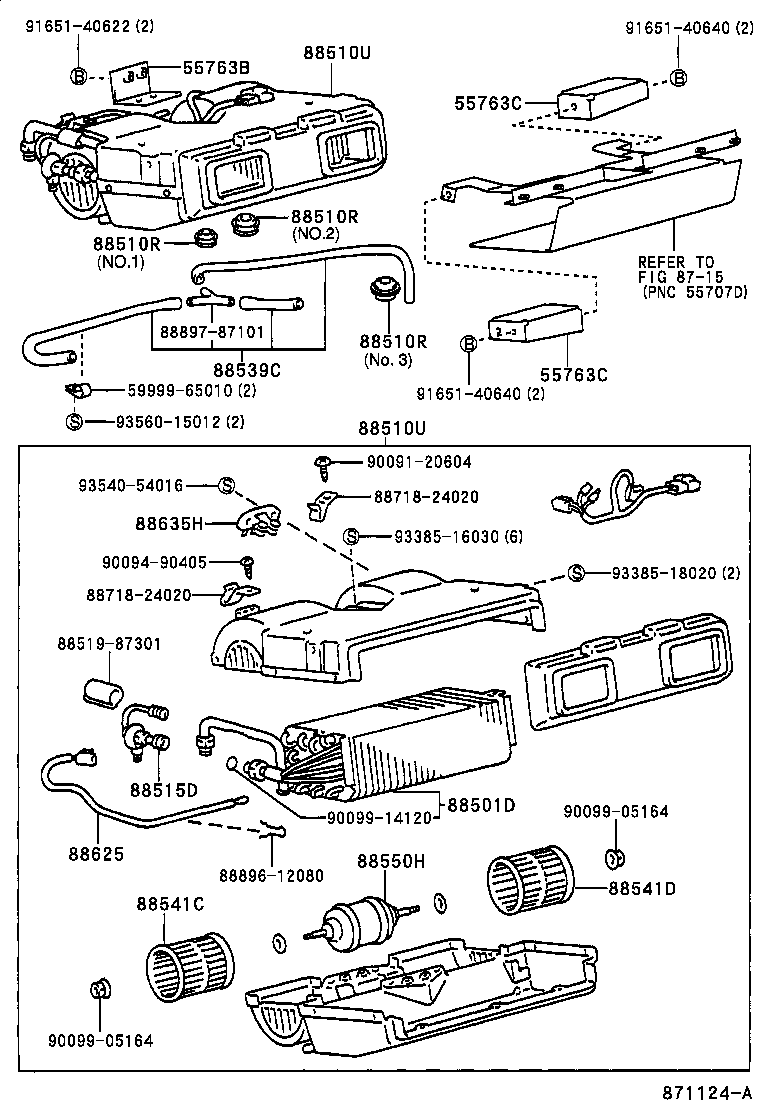

Heating & Air Conditioning - Cooler Unit
30 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 55763A | Bracket, Cooler Mounting |
| 55763B | Bracket, Cooler Mounting, NO.2 |
| 55763C | Bracket, Cooler Mounting, NO.3 |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88501D | Evaporator Sub-assy, Cooler, NO.2 |
| 88501R | Evaporator Sub-assy (REAR) |
| 88510 | Unit Assy, Cooler |
| 88510R | Grommet (FOR COOLER UNIT) |
| 88510T | Unit Assy, Cooling (REAR) |
| 88510U | Unit Assy, Cooling (REAR) NO.2 |
| 88515 | Valve, Cooler Expansion |
| 88515B | Valve, Rear Cooling Unit Expansion |
| 88515D | Valve, Rear Cooling Unit Expansion, NO.2 |
| 88539 | Hose, Cooler Unit Drain, NO.1 |
| 88539C | Hose, Cooler Unit Drain, NO.2 |
| 88541 | Fan, Blower |
| 88541A | Fan, Blower, NO.2 |
| 88541B | Fan, Blower, NO.3 |
| 88541C | Fan, Blower, NO.4 |
| 88541D | Fan, Blower, NO.5 |
| 88541R | Fan, Blower |
| 88550B | Motor Assy, Blower |
| 88550G | Motor Assy, Blower, Rear |
| 88550H | Motor Assy, Blower, Rear NO.2 |
| 88625 | Thermistor, Cooler, NO.1 |
| 88625A | Thermistor, Cooler NO.2 |
| 88625B | Thermistor, Cooler NO.3 |
| 88635 | Resistor, Cooler Unit Blower |
| 88635H | Resistor, Cooler Unit Blower, NO.2 |
| 88635R | Resistor, Blower |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
