Toyota Mega Cruiser
1996-10 → 2001-10 · chassis BXD20 · catalogue 851310 · General
Discontinued model
Data version 2002-04

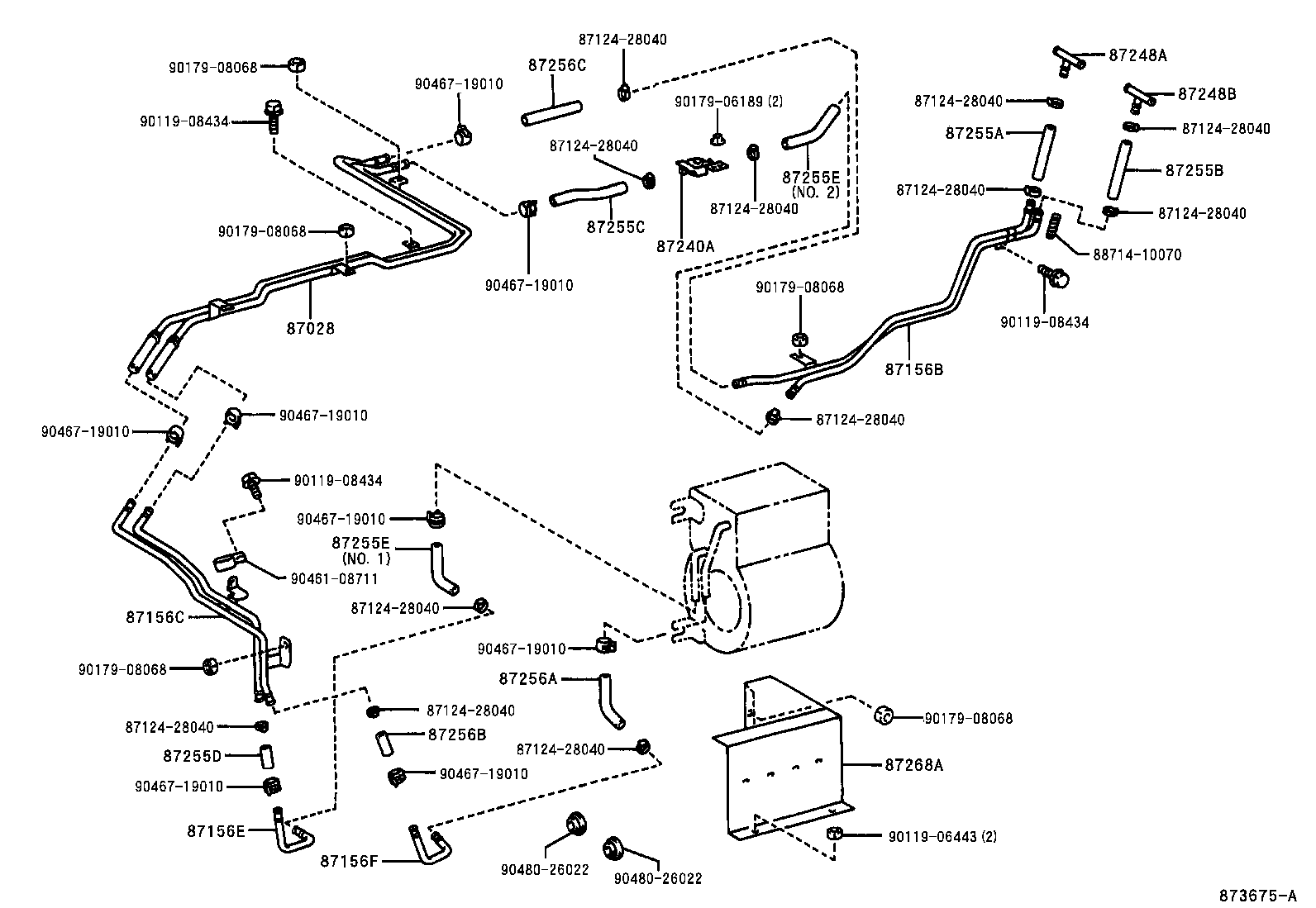

Heating & Air Conditioning - Water Piping
23 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 87027 | Hose Sub-assy, Water, NO.2 |
| 87028 | Pipe & Hose Sub-assy, Water, NO.2 |
| 87156B | Pipe, Heater Water, NO.2 |
| 87156C | Pipe, Heater Water, NO.1 |
| 87156E | Pipe, Heater Water, NO.4 |
| 87156F | Pipe, Heater Water, NO.5 |
| 87209 | Hose Sub-assy, Water |
| 87240A | Valve Assy, Rear Heater Water |
| 87246X | Hose, Heater Water |
| 87246Y | Hose, Heater Water |
| 87248A | Pipe, Heater Water Inlet, A |
| 87248B | Pipe, Heater Water Inlet, B |
| 87251D | Joint, Water, NO.1 |
| 87251E | Joint, Water, NO.2 |
| 87255A | Hose, Rear Heater Water Inlet, A(FROM ENGINE) |
| 87255B | Hose, Rear Heater Water Inlet, B |
| 87255C | Hose, Rear Heater Water Inlet, C |
| 87255D | Hose, Rear Heater Water Inlet, D |
| 87255E | Hose, Rear Heater Water Inlet, E(TO HEATER UNIT) |
| 87256A | Hose, Rear Heater Water Outlet, A (FROM HEATER UNIT) |
| 87256B | Hose, Rear Heater Water Outlet, B |
| 87256C | Hose, Rear Heater Water Outlet, C |
| 87268A | Protector, Rear Heater Pipe |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
