Toyota Mega Cruiser
1996-10 → 2001-10 · chassis BXD20 · catalogue 851310 · General
Discontinued model
Data version 2002-04
Heating & Air Conditioning - Cooler Piping

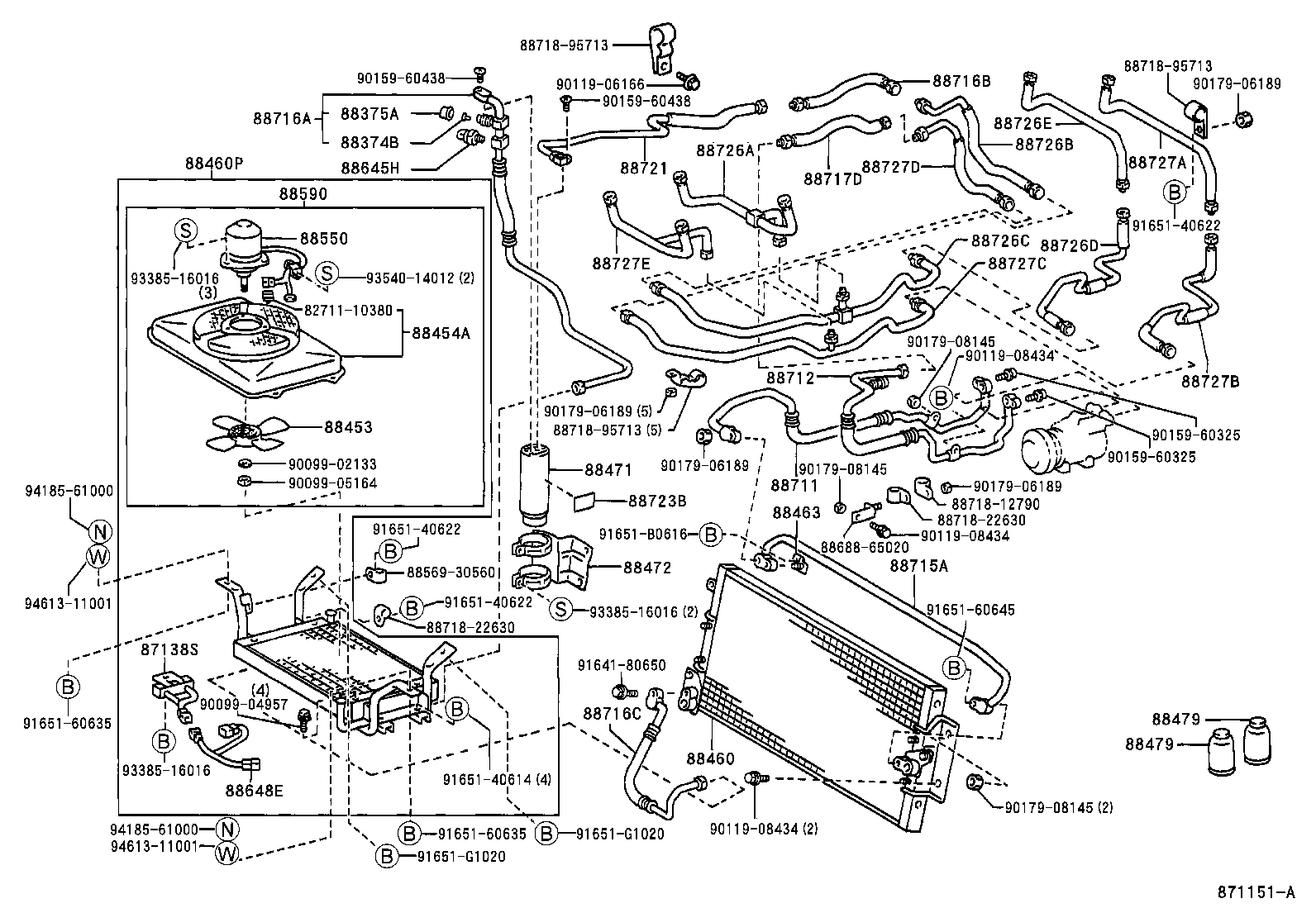

39 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 87138S | Resistor, Blower |
| 88374B | Valve, Service, NO.1 |
| 88375A | Cap, Service Valve (FOR COOLER PIPE) |
| 88453 | Fan, Cooling (FOR CONDENSER) |
| 88454A | Shroud, Fan |
| 88460 | Condenser Assy, Cooler |
| 88460P | Condenser Assy, Cooler NO.2 |
| 88463 | Bracket, Cooler Condenser, NO.1 |
| 88471 | Tank, Receiver Air Conditioner |
| 88472 | Bracket, Receiver Tank, NO.1 |
| 88479 | Freon Gas, Air Conditioner (DRUM, COOLER REFRIGERANT) |
| 88550 | Motor Assy, Blower (FOR CONDENSER) |
| 88590 | Blower Assy, W/Shroud |
| 88645H | Switch, Pressure NO.1 |
| 88648E | Wiring, Cooler |
| 88711 | Hose, Cooler Refrigerant Discharge, NO.1 |
| 88712 | Hose, Cooler Refrigerant Suction, NO.1 |
| 88715A | Pipe, Cooler Refrigerant Discharge, A |
| 88716A | Pipe, Cooler Refrigerant Liquid, A |
| 88716B | Pipe, Cooler Refrigerant Liquid, B |
| 88716C | Pipe, Cooler Refrigerant Liquid, C |
| 88716D | Pipe, Cooler Refrigerant Liquid, D |
| 88716H | Pipe, Cooler Refrigerant Liquid, H |
| 88717A | Pipe, Cooler Refrigerant Suction, A |
| 88717B | Pipe, Cooler Refrigerant Suction, B |
| 88717C | Pipe, Cooler Refrigerant Suction, C |
| 88717D | Pipe, Cooler Refrigerant Suction, D |
| 88721 | Pipe, Cooler Refrigerant Suction, NO.5 |
| 88723B | Label, Cooler Service Caution |
| 88726A | Pipe, Cooler Refrigerant Liquid, A |
| 88726B | Pipe, Cooler Refrigerant Liquid, B |
| 88726C | Pipe, Cooler Refrigerant Liquid, C |
| 88726D | Pipe, Cooler Refrigerant Liquid, D |
| 88726E | Pipe, Cooler Refrigerant Liquid, E |
| 88727A | Pipe, Cooler Refrigerant Suction, A |
| 88727B | Pipe, Cooler Refrigerant Suction, B |
| 88727C | Pipe, Cooler Refrigerant Suction, C |
| 88727D | Pipe, Cooler Refrigerant Suction, D |
| 88727E | Pipe, Cooler Refrigerant Suction, E |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
