Toyota IQ
2008-11 → 2016-03 · chassis KGJ10,NGJ10 · catalogue 102110 · Japan
Supported model
Data version 2016-09
Heating & Air Conditioning - Control & Air Duct
30 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|

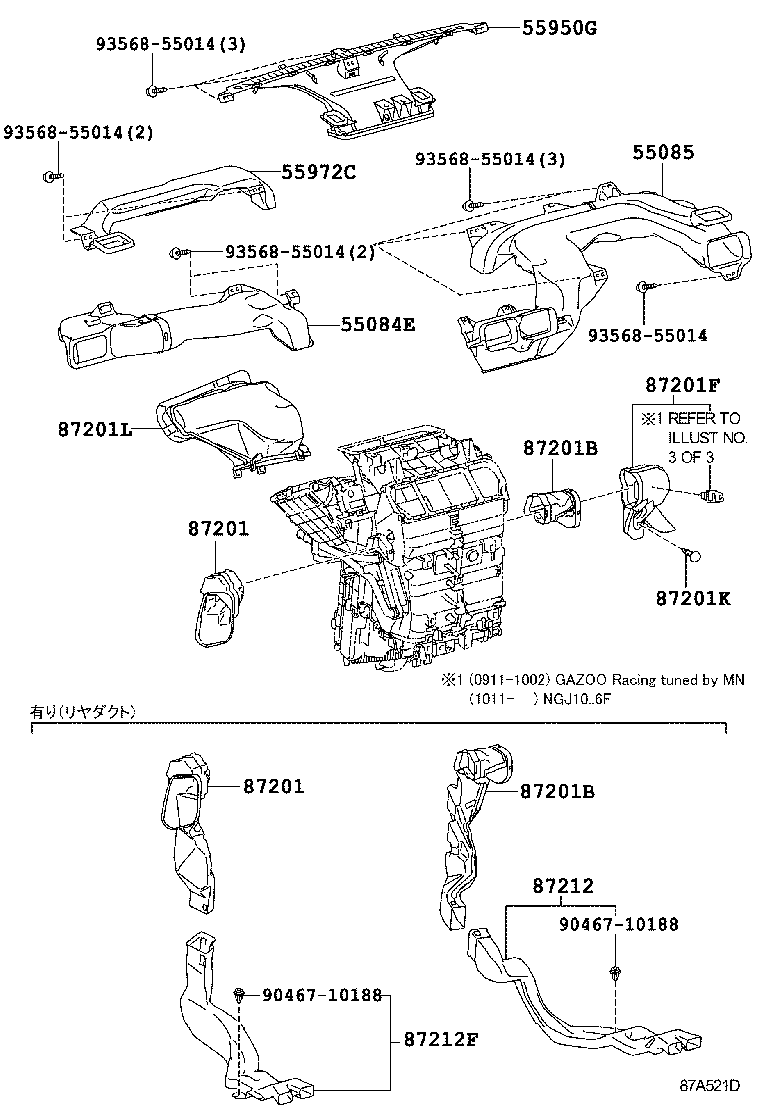

| 55084E | Duct Sub-assy, Heater TO Register, NO.1 |
| 55085 | Duct Sub-assy, Heater TO Register, NO.2 |

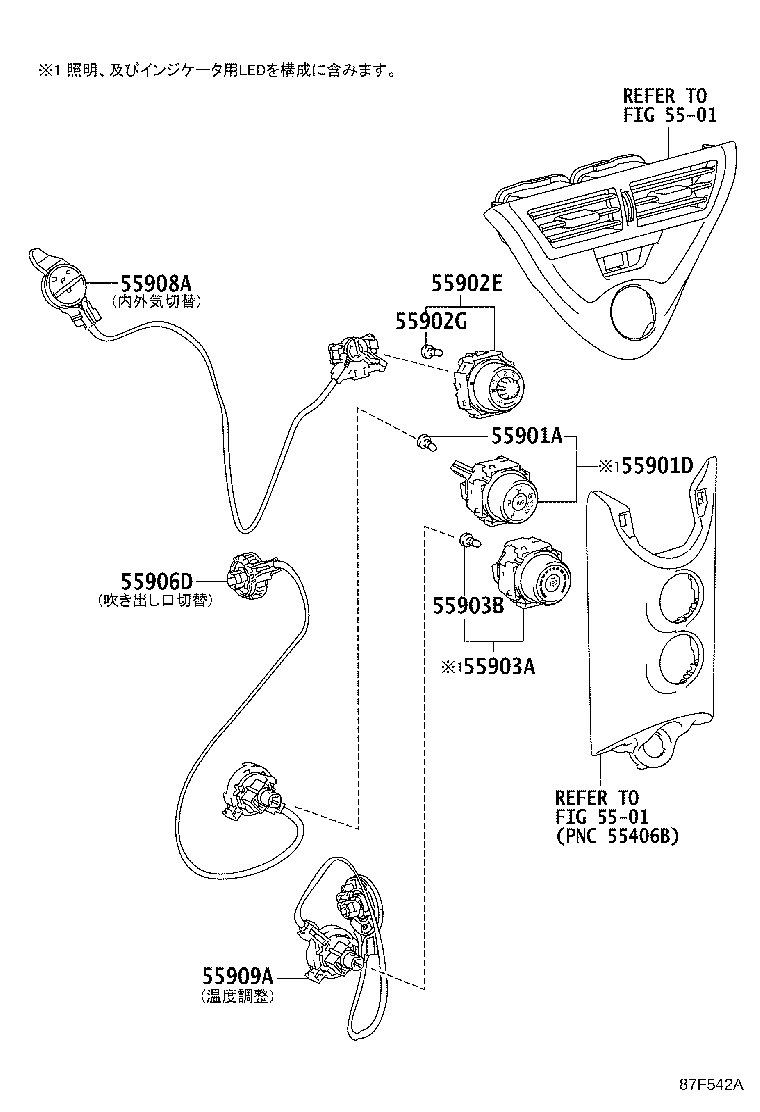

| 55900 | Control Assy, Air Conditioner |
| 55901A | Bulb, Heater Control Sub-assy, NO.1 |
| 55901D | Control Sub-assy, Heater, NO.1 |
| 55902C | Panel Sub-assy, Air Conditioner |
| 55902D | Panel Sub-assy, Air Conditioner |
| 55902E | Control Sub-assy, Heater, NO.2 |
| 55902G | Bulb, Heater Control Sub-assy, NO.2 |
| 55903A | Control Sub-assy, Heater, NO.3 |
| 55903B | Bulb, Heater Control Sub-assy, NO.3 |
| 55905A | Knob, Heater Control |
| 55905B | Knob, Heater Control, NO.2 |
| 55906D | Cable Sub-assy, Heater Control, NO.2 |
| 55908A | Cable Sub-assy, Air Inlet Damper Control |
| 55909A | Cable Sub-assy, Airmix Damper Control |
| 55935A | Circuit, Center Cluster Module |
| 55950G | Nozzle Assy, Defroster |
| 55972C | Duct, Side Defroster Nozzle, NO.2 |
| 87201 | Duct Sub-assy, Air, NO.1 |
| 87201B | Duct Sub-assy, Air, NO.2 |
| 87201F | Duct Sub-assy, Air, NO.3 |
| 87201K | Clip (FOR AIR DUCT) |
| 87201L | Duct Sub-assy, Air, NO.4 |
| 87212 | Duct, Air, Rear NO.1 |
| 87212F | Duct, Air, Rear NO.2 |

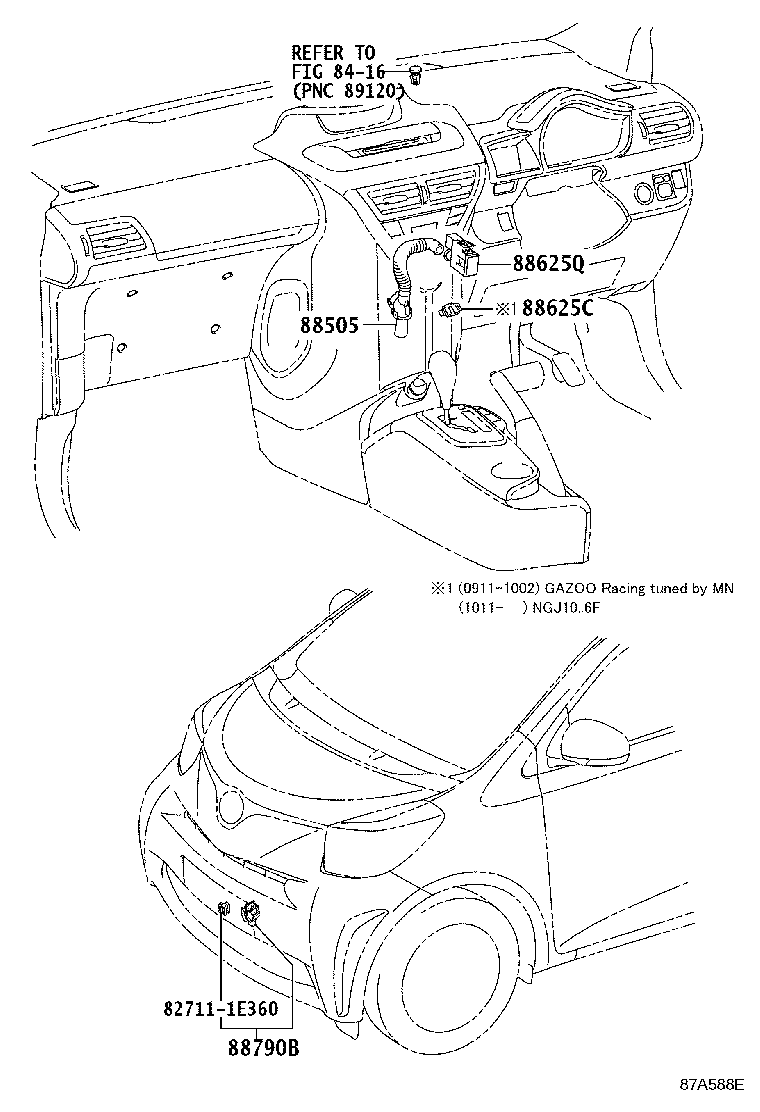

| 88505 | Duct Sub-assy,Air Conditioner |
| 88625C | Thermistor, Cooler |
| 88625Q | Thermistor, Cooler (ROOM TEMP. SENSOR) |
| 88790B | Thermistor Assy |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
