Toyota Raize
2019-10 → present · chassis A200A,A201A,A202A,A210A · catalogue 105110 · Japan
Supported model
Data version 2021-11

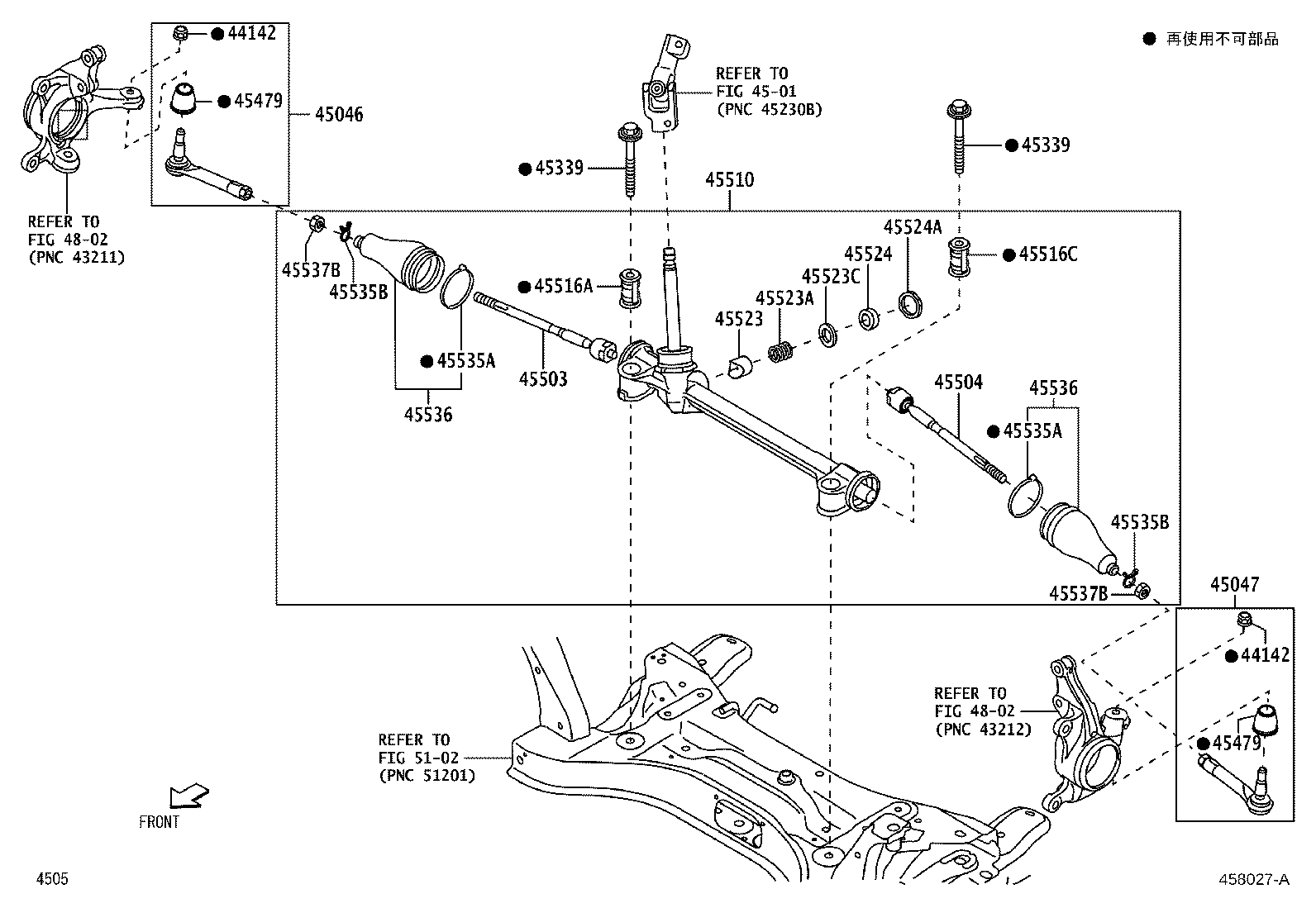

Front Steering Gear & Link
19 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 44142 | Nut, Lock |
| 45046 | End Sub-assy, Tie Rod, RH |
| 45047 | End Sub-assy, Tie Rod, LH |
| 45339 | Bolt, Steering Gear Housing |
| 45479 | Seal, Steering Link Joint Dust |
| 45503 | End Sub-assy, Steering Rack |
| 45504 | End Sub-assy, Steering Rack, NO.2 |
| 45510 | Gear Assy, Steering |
| 45516A | Bush, Steering Rack Housing, NO.1 |
| 45516C | Bush, Steering Rack Housing, NO.2 |
| 45523 | Guide, Rack(FOR STEERING GEAR) |
| 45523A | Spring(FOR STEERING GEAR RACK GUIDE) |
| 45523C | Spacer(FOR RACK GUIDE) |
| 45524 | Cap, Steering Rack Guide Spring |
| 45524A | Nut(FOR STEERING RACK GUIDE SPRING CAP) |
| 45535A | Clamp(FOR STEERING RACK BOOT) |
| 45535B | Clip(FOR STEERING RACK BOOT) |
| 45536 | Boot, Steering Rack, NO.2 |
| 45537B | Nut, Rack End Lock |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
