Toyota Publica
1969-04 → 1988-08 · chassis UP3#,KP3#,50 · catalogue 111110 · Japan
Discontinued model
Data version 1988-12

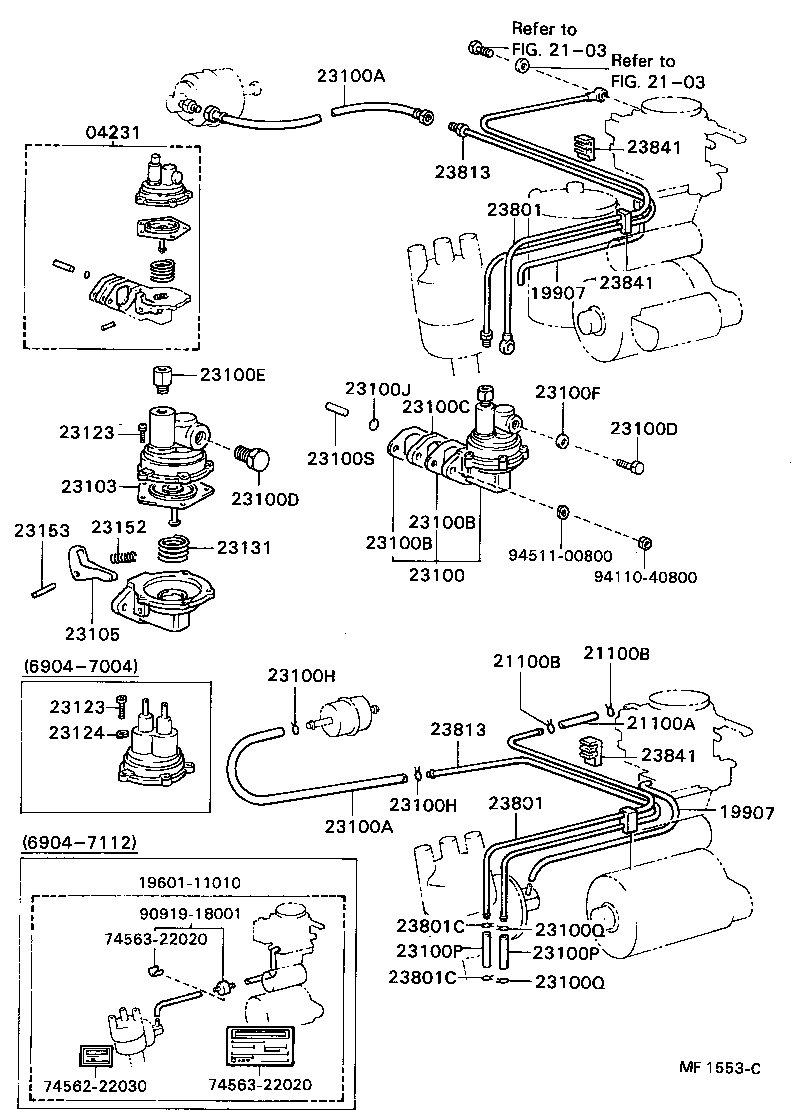

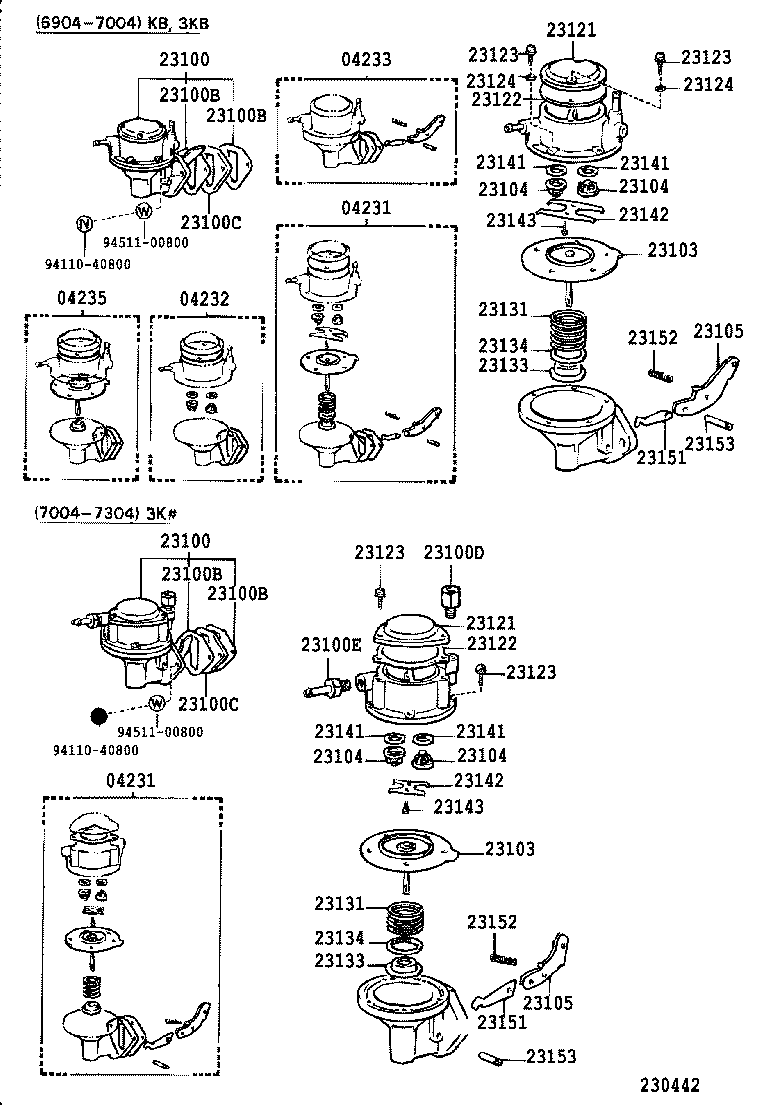

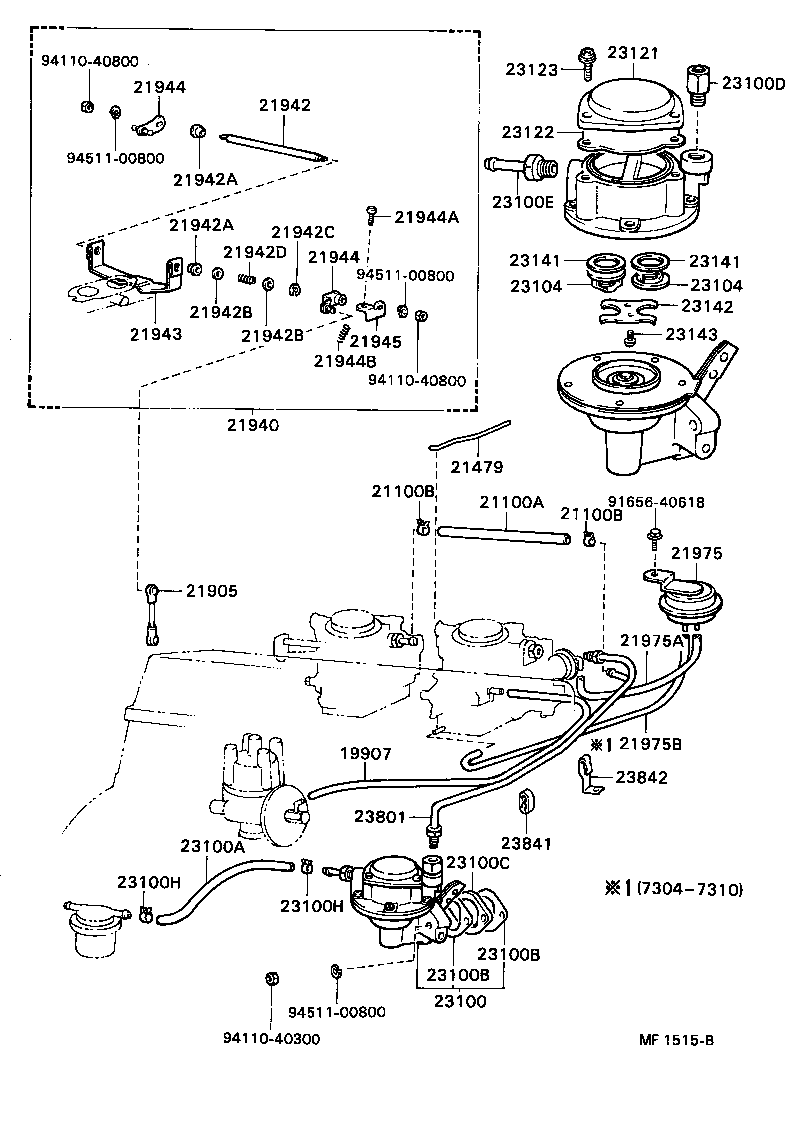

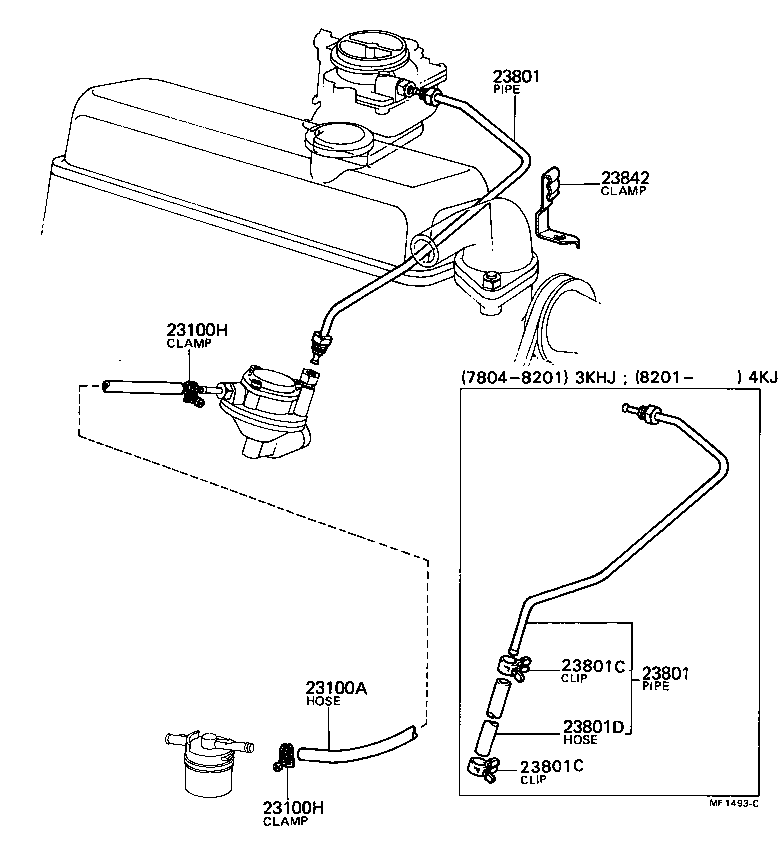

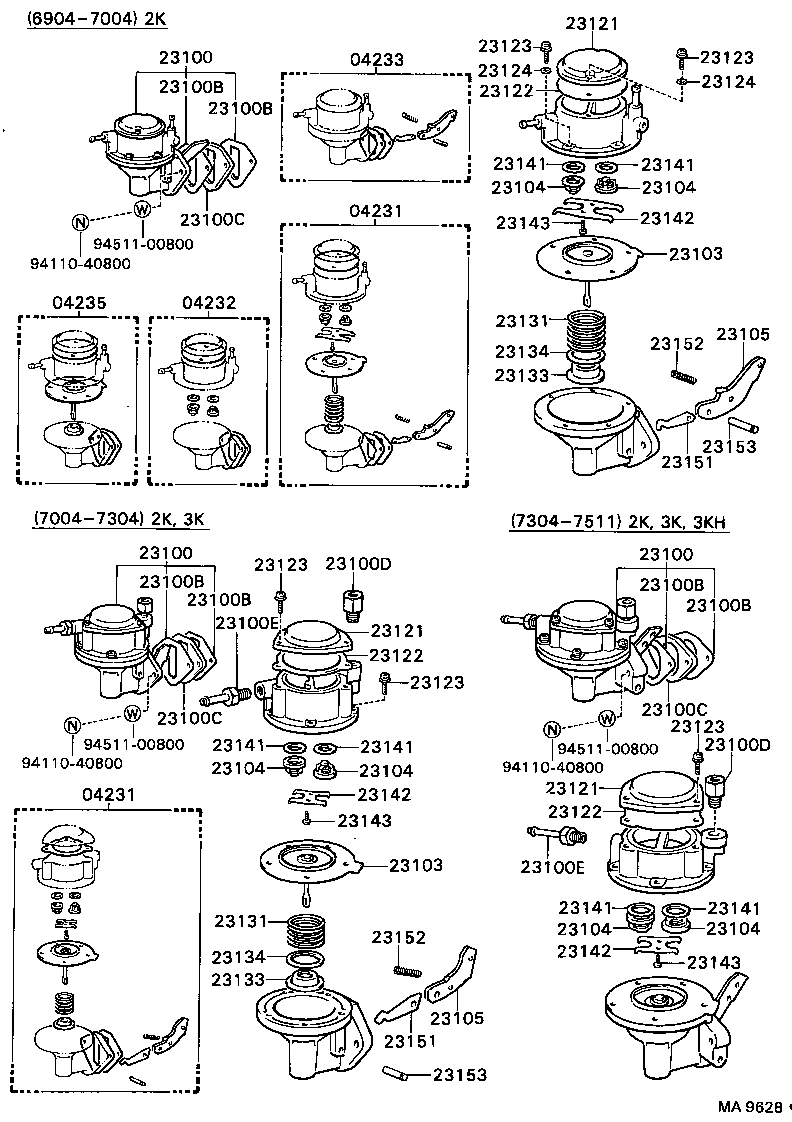

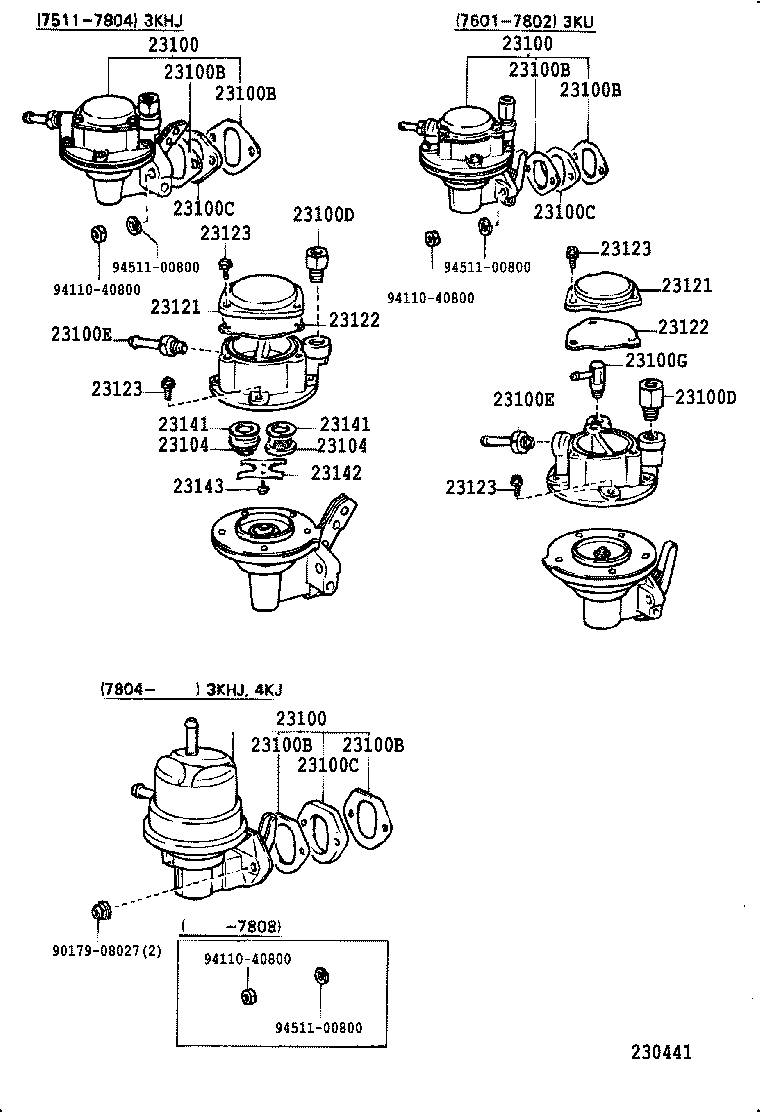

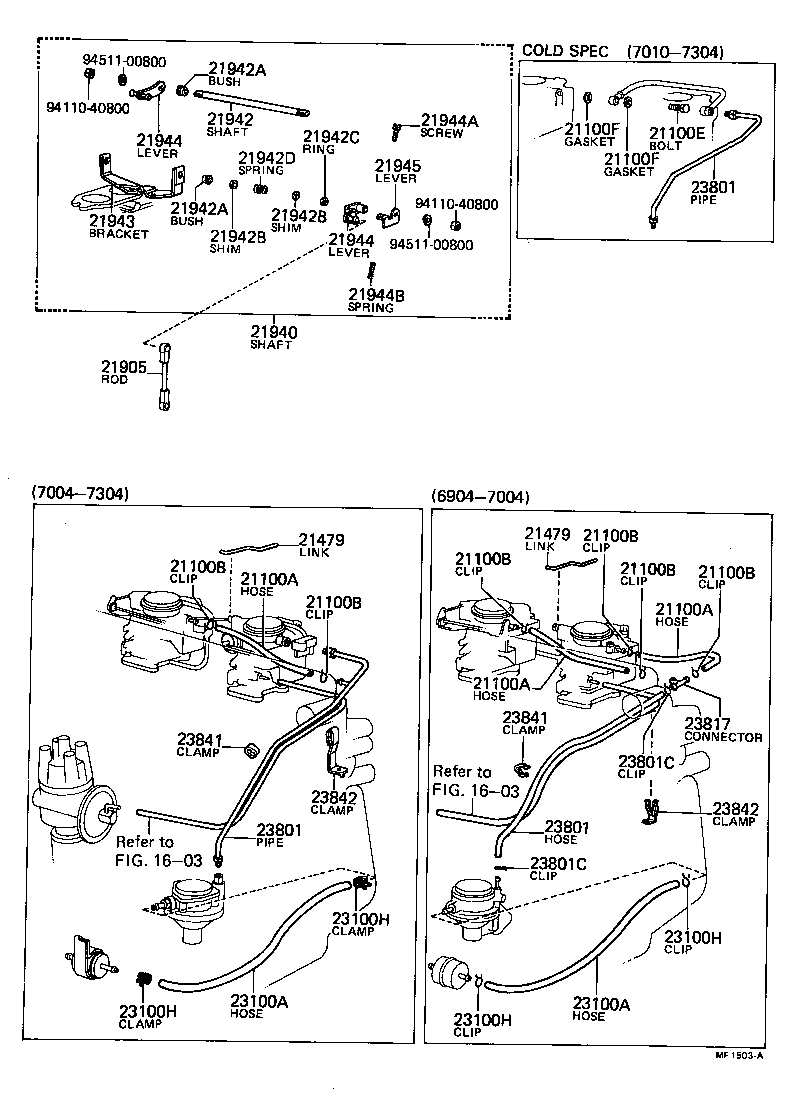

Fuel Pump & Pipe
61 part groups · 8 illustrations
Part groups
| PNC | Description |
|---|---|
| 04231 | Pump Kit, Fuel |
| 04232 | Valve Kit, Fuel Pump |
| 04233 | Arm Kit, Fuel Pump Rocker |
| 04235 | Diaphragm Kit, Fuel Pump |
| 19907 | Hose, Vacuum, NO.1 |
| 21100A | Hose(FOR CARBURETOR) |
| 21100B | Clip(FOR CARBURETOR) |
| 21100E | Bolt, Carburetor TO Carburetor Hose Union |
| 21100F | Gasket, Carburetor TO Carburetor Hose Union Bolt |
| 21479 | Link, Choke Lever, NO.2 |
| 21905 | Rod Sub-assy, Accelerator Connecting |
| 21940 | Shaft Assy, Accelerator Link |
| 21942 | Shaft, Accelerator Link |
| 21942A | Bush(FOR ACCELERATOR LINK SHAFT) |
| 21942B | Shim, 1ST Throttle Shaft |
| 21942C | Ring, Retainer(FOR ACCELERATOR LINK SHAFT) |
| 21942D | Spring(FOR ACCELERATOR LINK SHAFT) |
| 21943 | Bracket(FOR ACCELERATOR LINK SHAFT) |
| 21944 | Lever, Accelerator Link Shaft, Rear |
| 21944A | Screw(FOR ACCELERATOR LINK SHAFT) |
| 21944B | Spring(FOR ACCELERATOR LINK SHAFT) |
| 21945 | Lever, Adjusting(FOR ACCELERATOR LINK SHAFT) |
| 21975 | Tank, Throttle Control |
| 21975A | Hose(CARBURETOR TO CONTROL TANK) |
| 21975B | Hose(CONTROL TANK TO HEAT INSULATOR) |
| 23100 | Pump Assy, Fuel |
| 23100A | Hose, Fuel |
| 23100B | Gasket, Fuel Pump |
| 23100C | Insulator, Fuel Pump |
| 23100D | Union, Nipple(FOR FUEL OUTLET) |
| 23100E | Union, Nipple(FOR FUEL INLET) |
| 23100F | Gasket, Nipple Union(FOR FUEL OUTLET) |
| 23100G | Union, Nipple(FOR FUEL RETURN HOSE) |
| 23100H | Clip(FOR FUEL HOSE) |
| 23100J | Ring, O(FOR FUEL PUMP) |
| 23100P | Hose(FOR FUEL PUMP TO FUEL TUBE) |
| 23100Q | Clip(FOR FUEL PUMP TO FUEL TUBE HOSE) |
| 23100S | Pin, Straight(FOR FUEL PUMP) |
| 23103 | Diaphragm Sub-assy |
| 23104 | Valve Sub-assy |
| 23105 | Arm Sub-assy, Rocker |
| 23121 | Cover, Fuel Pump |
| 23122 | Gasket, Fuel Pump Cover |
| 23123 | Screw, Cover Set, NO.1 |
| 23124 | Washer, Cover Set, NO.2 |
| 23131 | Spring, Diaphragm(FOR FUEL PUMP) |
| 23133 | Packing, Oil Seal(FOR FUEL PUMP) |
| 23134 | Retainer, Oil Seal Packing(FOR FUEL PUMP) |
| 23141 | Packing, Valve |
| 23142 | Retainer, Valve |
| 23143 | Screw, Valve Retainer Set |
| 23151 | Link, Rocker Arm |
| 23152 | Spring, Rocker Arm |
| 23153 | Pin, Rocker Arm |
| 23801 | Pipe OR Hose Sub-assy, Carburetor Fuel, NO.1 |
| 23801C | Clip(FOR CARBURETOR FUEL HOSE) |
| 23801D | Hose, Fuel Pipe, NO.1 |
| 23813 | Pipe, Fuel |
| 23817 | Connector, Fuel Tube |
| 23841 | Clamp, Fuel Pipe(HOSE), NO.1 |
| 23842 | Clamp, Fuel Pipe(HOSE), NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
