Toyota Vitz
1999-01 → 2005-01 · chassis NCP1#,SCP1# · catalogue 112110 · Japan
Discontinued model
Data version 2005-07

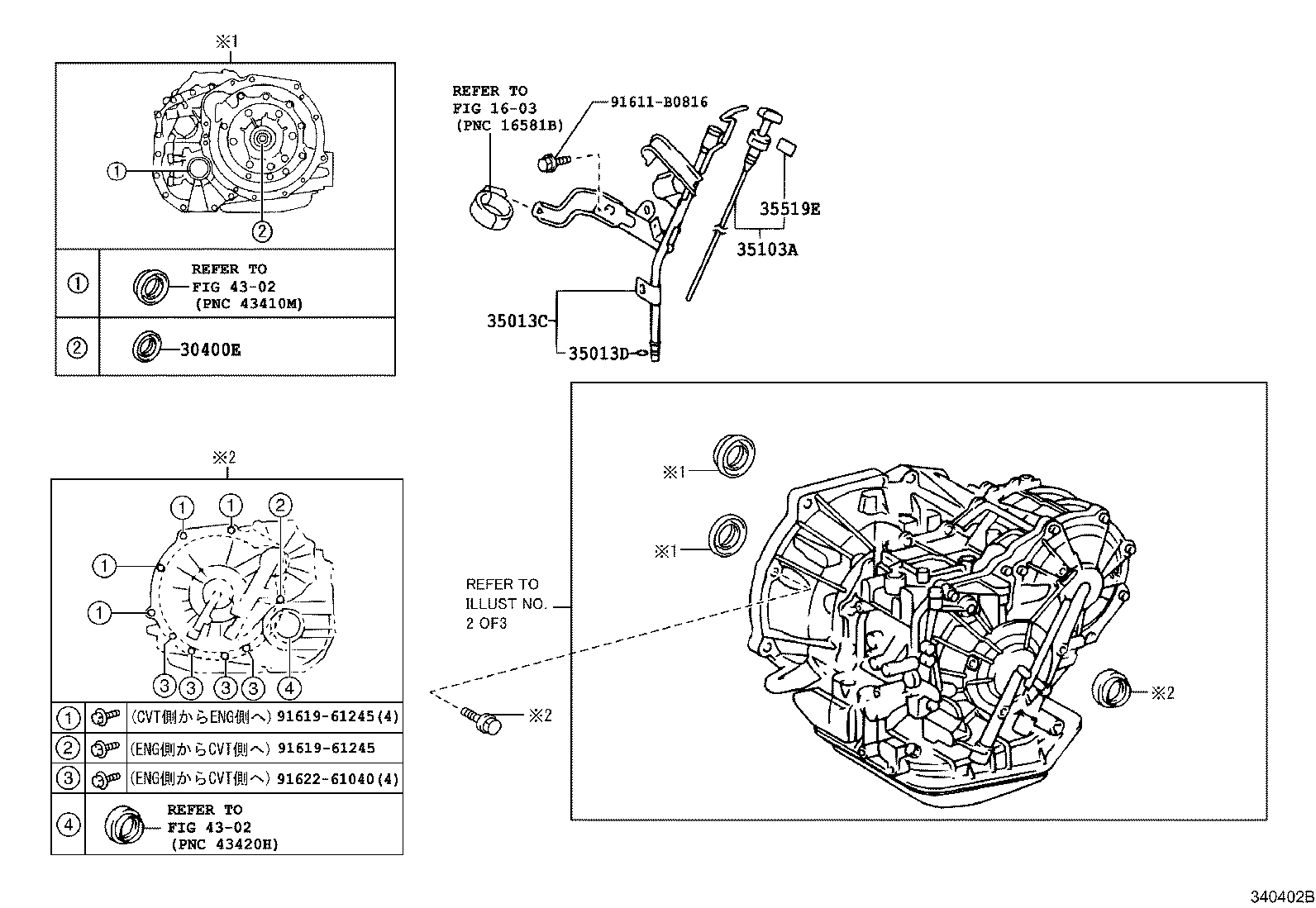

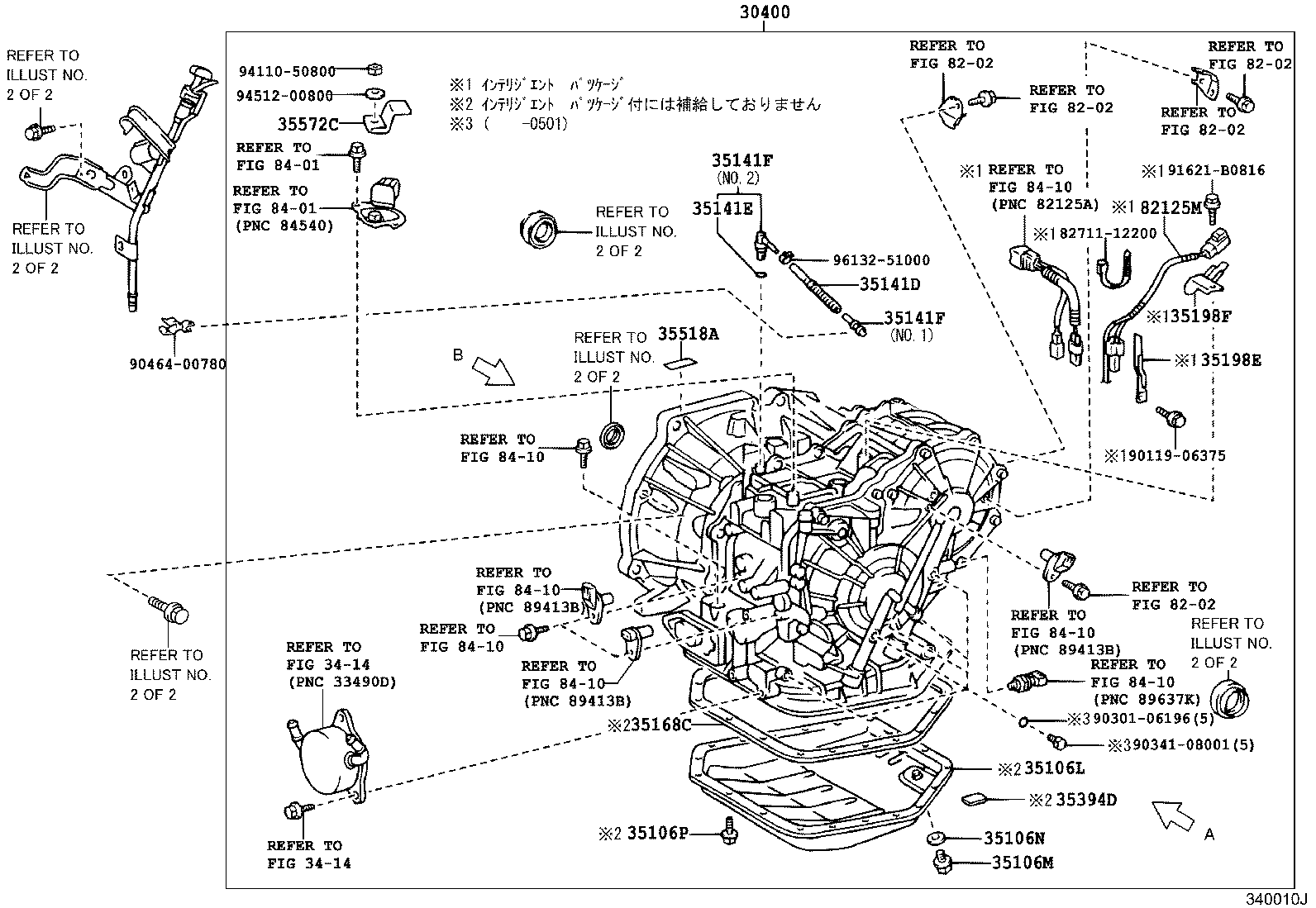

Transaxle Assy(CVT)
21 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 30140 | Transaxle Assy, Cvt, Rebuilt(W/O TORQUE CONVERTER) |
| 30400 | Transaxle Assy, Continuously Variable |
| 30400E | Seal, Type T Oil(FOR CVT OIL PUMP) |
| 35013C | Tube Sub-assy, Transmission Oil Filler |
| 35013D | Ring, O(FOR TRANSMISSION OIL FILLER TUBE) |
| 35103A | Gage Sub-assy, Transmission Oil Level |
| 35106L | Pan Sub-assy, Transaxle Oil(CVT) |
| 35106M | Plug Sub-assy, Drain(CVT) |
| 35106N | Gasket, Drain Plug(CVT) |
| 35106P | Bolt(FOR TRANSAXLE OIL PAN) |
| 35141D | Hose(FOR BREATHER PLUG) |
| 35141E | Ring, O(FOR BREATHER PLUG) |
| 35141F | Plug, Breather, NO.1(CVT) |
| 35168C | Gasket, Transaxle Oil Pan(CVT) |
| 35198E | Bracket, Wire Harness Clamp, NO.1 |
| 35198F | Bracket, Wire Harness Clamp |
| 35394D | Magnet, Oil Cleaner(CVT) |
| 35518A | Label, Automatic Transaxle Information, NO.2 |
| 35519E | Label, Automatic Trans Information |
| 35572C | Lever, Transmission Control Shaft |
| 82125M | Wire, Transmission |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
