Toyota Vitz
2005-01 → 2010-12 · chassis KSP90,NCP9#,SCP90 · catalogue 112120 · Japan
Supported model
Data version 2011-04

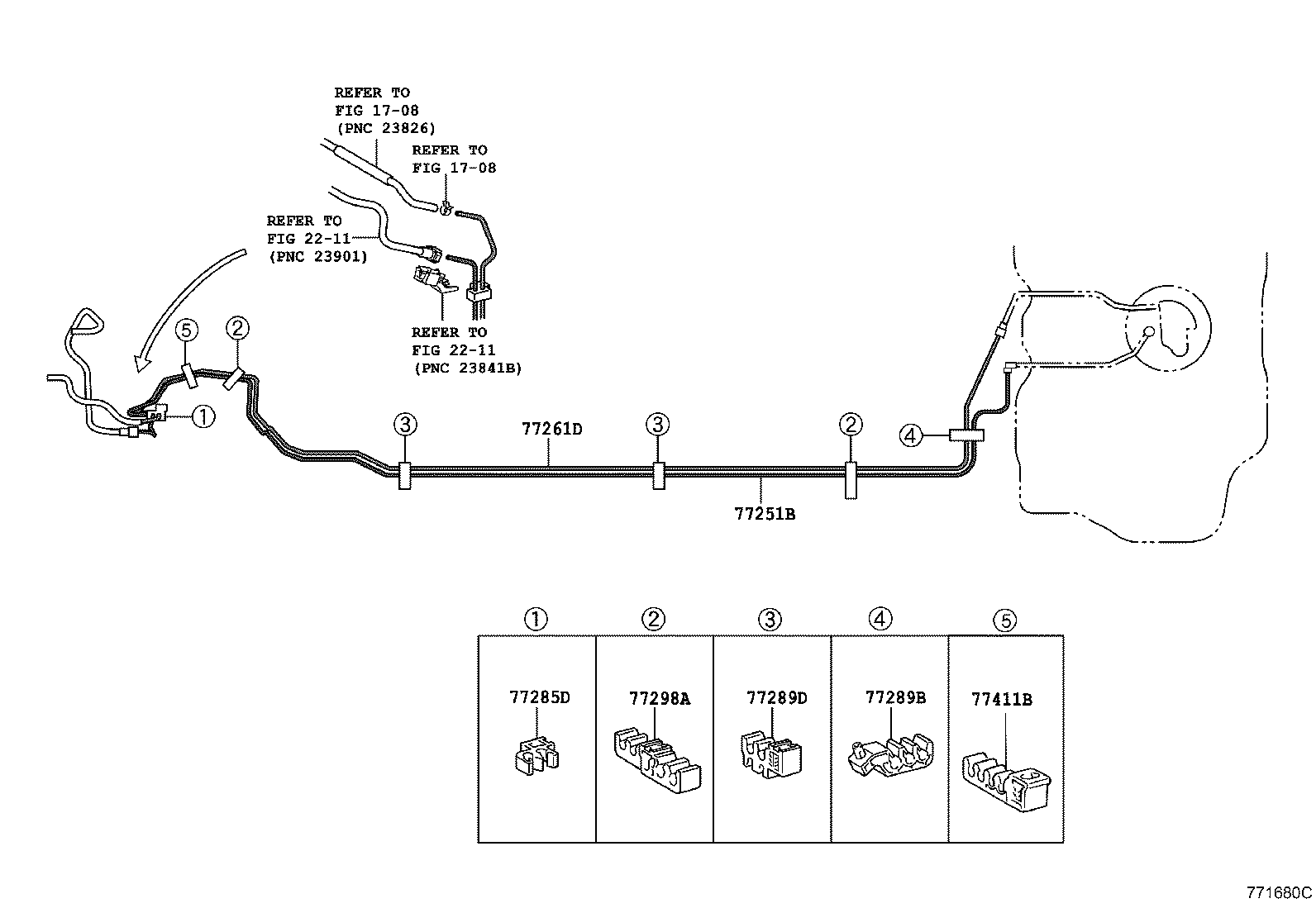

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 77251B — Tube, Fuel Main | ||||
| 77251-52210 |
Tube, Fuel Main
2005-01 → 2007-08
ended
|
NCP91,SCP90 | ¥5,400 | |
| 77251-52230 note |
Tube, Fuel Main
2005-04 → 2007-08
ended
|
KSP90 B,F | ¥5,200 | |
| 77251-52240 |
Tube, Fuel Main
2005-01 → 2007-08
ended
|
NCP95 | ¥5,500 | |
| 77251-52250 |
Tube, Fuel Main
2005-01 → 2007-08
ended
|
KSP90 | ¥5,500 | |
| 77251-52210 |
Tube, Fuel Main
2007-08 → 2008-08
ended
|
NCP91,SCP90 F,ILL,U | ¥5,400 | |
| 77251-52210 |
Tube, Fuel Main
2007-08 → 2008-09
ended
|
NCP91,SCP90 RS | ¥5,400 | |
| 77251-52230 note |
Tube, Fuel Main
2007-08 → 2008-08
ended
|
KSP90 B,F | ¥5,200 | |
| 77251-52240 |
Tube, Fuel Main
2007-08 → 2008-08
ended
|
NCP95 | ¥5,500 | |
| 77251-52250 |
Tube, Fuel Main
2007-08 → 2008-08
ended
|
KSP90 | ¥5,500 | |
| 77251-52210 |
Tube, Fuel Main
2008-08 → 2010-12
ended
|
NCP91,SCP90 | ¥5,400 | |
| 77251-52230 note |
Tube, Fuel Main
2008-08 → 2010-08
ended
|
KSP90 B,F | ¥5,200 | |
| 77251-52240 |
Tube, Fuel Main
2008-08 → 2010-12
ended
|
NCP95 | ¥5,500 | |
| 77251-52250 |
Tube, Fuel Main
2008-08 → 2010-12
ended
|
KSP90 | ¥5,500 | |
| 77261D — Tube, Fuel Tank TO Canister | ||||
| 77261-52210 |
Tube, Fuel Tank TO Canister
2005-01 → 2007-08
ended
|
NCP91,SCP90 | ¥5,700 | |
| 77261-52220 note |
Tube, Fuel Tank TO Canister
2005-04 → 2007-08
ended
|
KSP90 B,F | ¥5,100 | |
| 77261-52240 |
Tube, Fuel Tank TO Canister
2005-01 → 2007-08
ended
|
NCP95 | ¥5,800 | |
| 77261-52250 |
Tube, Fuel Tank TO Canister
2005-01 → 2007-08
ended
|
KSP90 | ¥5,500 | |
| 77261-52210 |
Tube, Fuel Tank TO Canister
2007-08 → 2008-08
ended
|
NCP91,SCP90 F,ILL,U | ¥5,700 | |
| 77261-52210 |
Tube, Fuel Tank TO Canister
2007-08 → 2008-09
ended
|
NCP91,SCP90 RS | ¥5,700 | |
| 77261-52220 note |
Tube, Fuel Tank TO Canister
2007-08 → 2008-08
ended
|
KSP90 B,F | ¥5,100 | |
| 77261-52240 |
Tube, Fuel Tank TO Canister
2007-08 → 2008-08
ended
|
NCP95 | ¥5,800 | |
| 77261-52250 |
Tube, Fuel Tank TO Canister
2007-08 → 2008-08
ended
|
KSP90 | ¥5,500 | |
| 77261-52210 |
Tube, Fuel Tank TO Canister
2008-08 → 2010-12
ended
|
NCP91,SCP90 | ¥5,700 | |
| 77261-52220 note |
Tube, Fuel Tank TO Canister
2008-08 → 2010-08
ended
|
KSP90 B,F | ¥5,100 | |
| 77261-52240 |
Tube, Fuel Tank TO Canister
2008-08 → 2010-12
ended
|
NCP95 | ¥5,800 | |
| 77261-52250 |
Tube, Fuel Tank TO Canister
2008-08 → 2010-12
ended
|
KSP90 | ¥5,500 | |
| 77285D — Clamp, Fuel Tube, NO.1 | ||||
| 77285-52060 |
Clamp, Fuel Tube, NO.1
2005-01 → 2007-08
ended
|
KSP90,NCP9#,SCP90 | ¥330 | |
| 77285-52060 |
Clamp, Fuel Tube, NO.1
2007-08 → 2008-08
ended
|
KSP90,NCP9#,SCP90 B,F,ILL,U | ¥330 | |
| 77285-52060 |
Clamp, Fuel Tube, NO.1
2007-08 → 2008-09
ended
|
NCP91,SCP90 RS | ¥330 | |
| 77285-52060 |
Clamp, Fuel Tube, NO.1
2008-08 → 2010-12
ended
|
KSP90,NCP9#,SCP90 | ¥330 | |
| 77289B — Clamp, Fuel Tube, NO.3 | ||||
| 77289-52060 |
Clamp, Fuel Tube, NO.3
2005-01 → 2007-08
ended
|
KSP90,NCP91,SCP90 | ¥220 | |
| 77289-52100 |
Clamp, Fuel Tube, NO.3
2005-01 → 2007-08
ended
|
NCP95 | ¥390 | |
| 77289-52060 |
Clamp, Fuel Tube, NO.3
2007-08 → 2008-09
ended
|
KSP90,NCP91,SCP90 | ¥220 | |
| 77289-52100 |
Clamp, Fuel Tube, NO.3
2007-08 → 2008-08
ended
|
NCP95 | ¥390 | |
| 77289-52060 |
Clamp, Fuel Tube, NO.3
2008-08 → 2010-12
ended
|
KSP90,NCP91,SCP90 | ¥220 | |
| 77289-52100 |
Clamp, Fuel Tube, NO.3
2008-08 → 2010-12
ended
|
NCP95 | ¥390 | |
| 77289D — Clamp, Fuel Tube, NO.5 | ||||
| 77299-52040 note |
Clamp, Fuel Tube, NO.5
2005-04 → 2007-08
ended
|
KSP90 B,F | ¥510 | |
| 77299-52070 |
Clamp, Fuel Tube, NO.5
2005-08 → 2007-08
ended
|
KSP90,NCP91,SCP90 | ¥240 | |
| 77299-52040 note |
Clamp, Fuel Tube, NO.5
2007-08 → 2008-08
ended
|
KSP90 B,F | ¥510 | |
| 77299-52070 |
Clamp, Fuel Tube, NO.5
2007-08 → 2008-09
ended
|
KSP90,NCP91,SCP90 | ¥240 | |
| 77299-52040 note |
Clamp, Fuel Tube, NO.5
2008-08 → 2010-08
ended
|
KSP90 B,F | ¥510 | |
| 77299-52070 |
Clamp, Fuel Tube, NO.5
2008-08 → 2010-12
ended
|
KSP90,NCP91,SCP90 | ¥240 | |
| 77298A — Clamp, Fuel Tube, NO.4 | ||||
| 77298-52070 |
Clamp, Fuel Tube, NO.4
2005-01 → 2007-08
ended
|
KSP90,NCP91,SCP90 | ¥470 | |
| 77298-52070 |
Clamp, Fuel Tube, NO.4
2005-01 → 2007-08
ended
|
NCP95 | ¥470 | |
| 77298-52070 note |
Clamp, Fuel Tube, NO.4
2005-04 → 2007-08
ended
|
KSP90 B,F | ¥470 | |
| 77298-52070 note |
Clamp, Fuel Tube, NO.4
2007-08 → 2008-08
ended
|
KSP90 B,F | ¥470 | |
| 77298-52070 |
Clamp, Fuel Tube, NO.4
2007-08 → 2008-08
ended
|
NCP95 | ¥470 | |
| 77298-52070 |
Clamp, Fuel Tube, NO.4
2007-08 → 2008-09
ended
|
KSP90,NCP91,SCP90 | ¥470 | |
| 77298-52070 note |
Clamp, Fuel Tube, NO.4
2008-08 → 2010-08
ended
|
KSP90 B,F | ¥470 | |
| 77298-52070 |
Clamp, Fuel Tube, NO.4
2008-08 → 2010-12
ended
|
KSP90,NCP91,SCP90 | ¥470 | |
| 77298-52070 |
Clamp, Fuel Tube, NO.4
2008-08 → 2010-12
ended
|
NCP95 | ¥470 | |
| 77411B — Support, Fuel Tube Grommet, NO.1 | ||||
| 77411-48030 note |
Support, Fuel Tube Grommet, NO.1
2005-04 → 2005-07
ended
|
KSP90 | ¥370 | |
| 77411-48030 note |
Support, Fuel Tube Grommet, NO.1
2005-08 → 2007-08
ended
|
KSP90 B,F | ¥370 | |
| 77411-48030 note |
Support, Fuel Tube Grommet, NO.1
2007-08 → 2008-08
ended
|
KSP90 B,F | ¥370 | |
| 77411-48030 note |
Support, Fuel Tube Grommet, NO.1
2008-08 → 2010-08
ended
|
KSP90 B,F | ¥370 | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
