Toyota Vitz
2010-12 → 2020-01 · chassis KSP130,NCP131,NHP130,NSP13# · catalogue 112130 · Japan
Supported model
Data version 2020-02

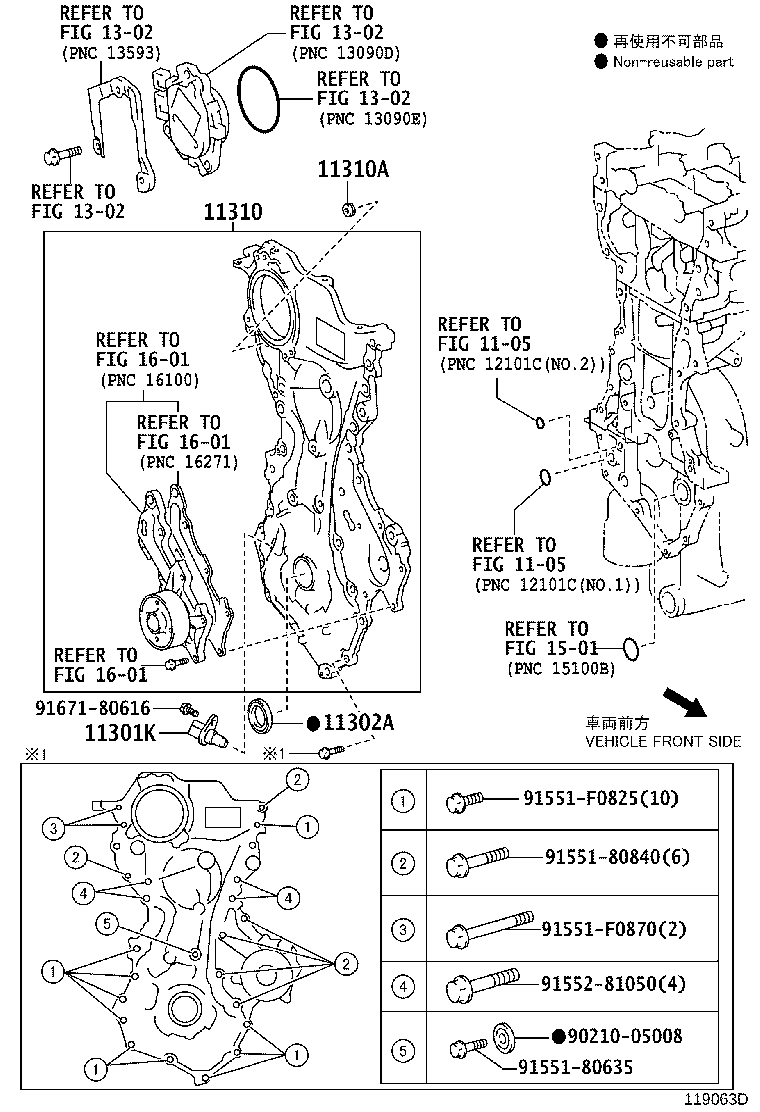

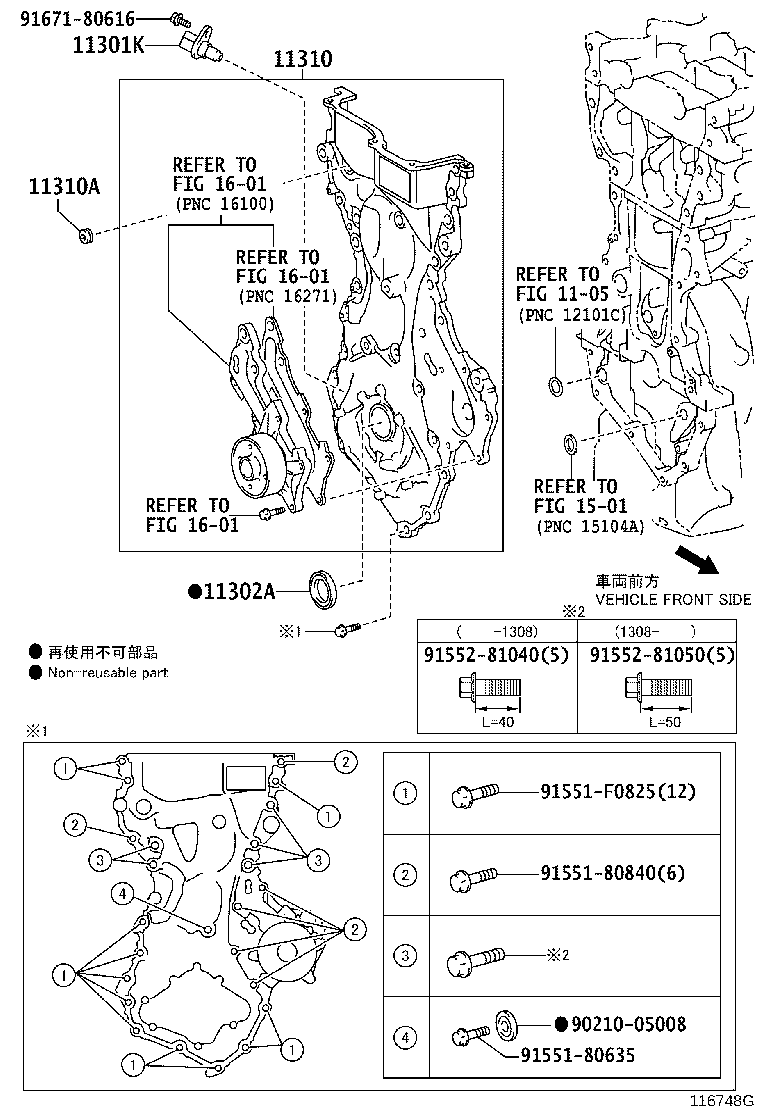

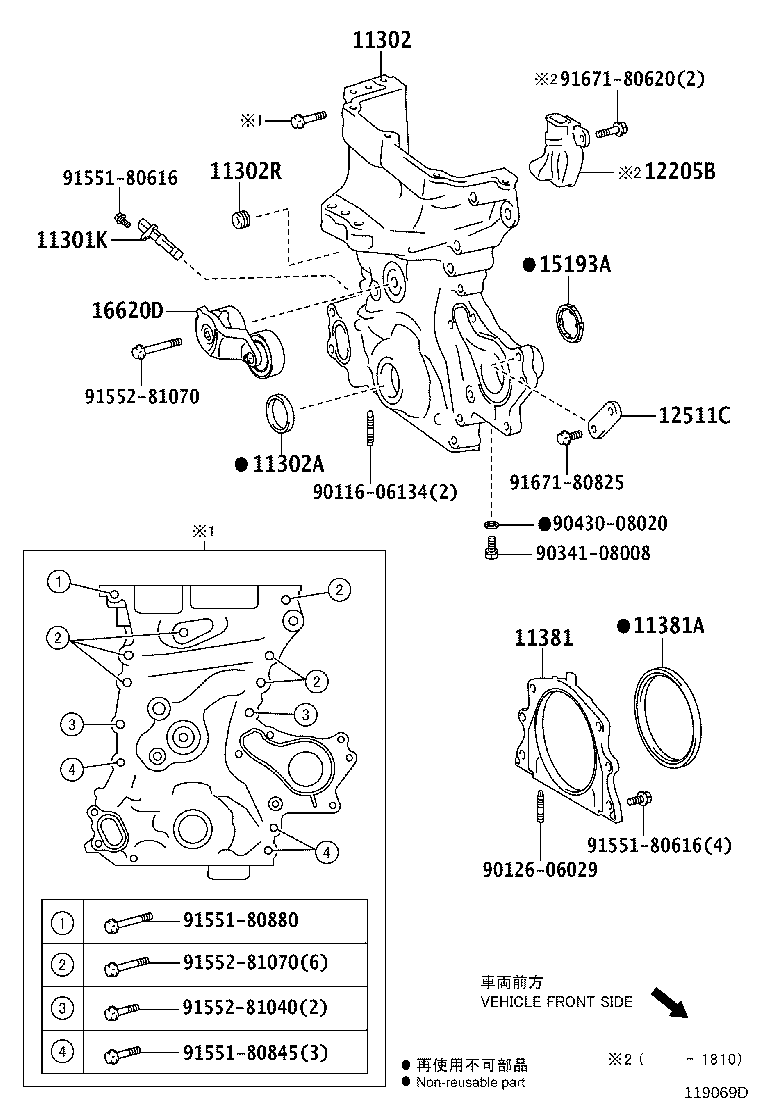

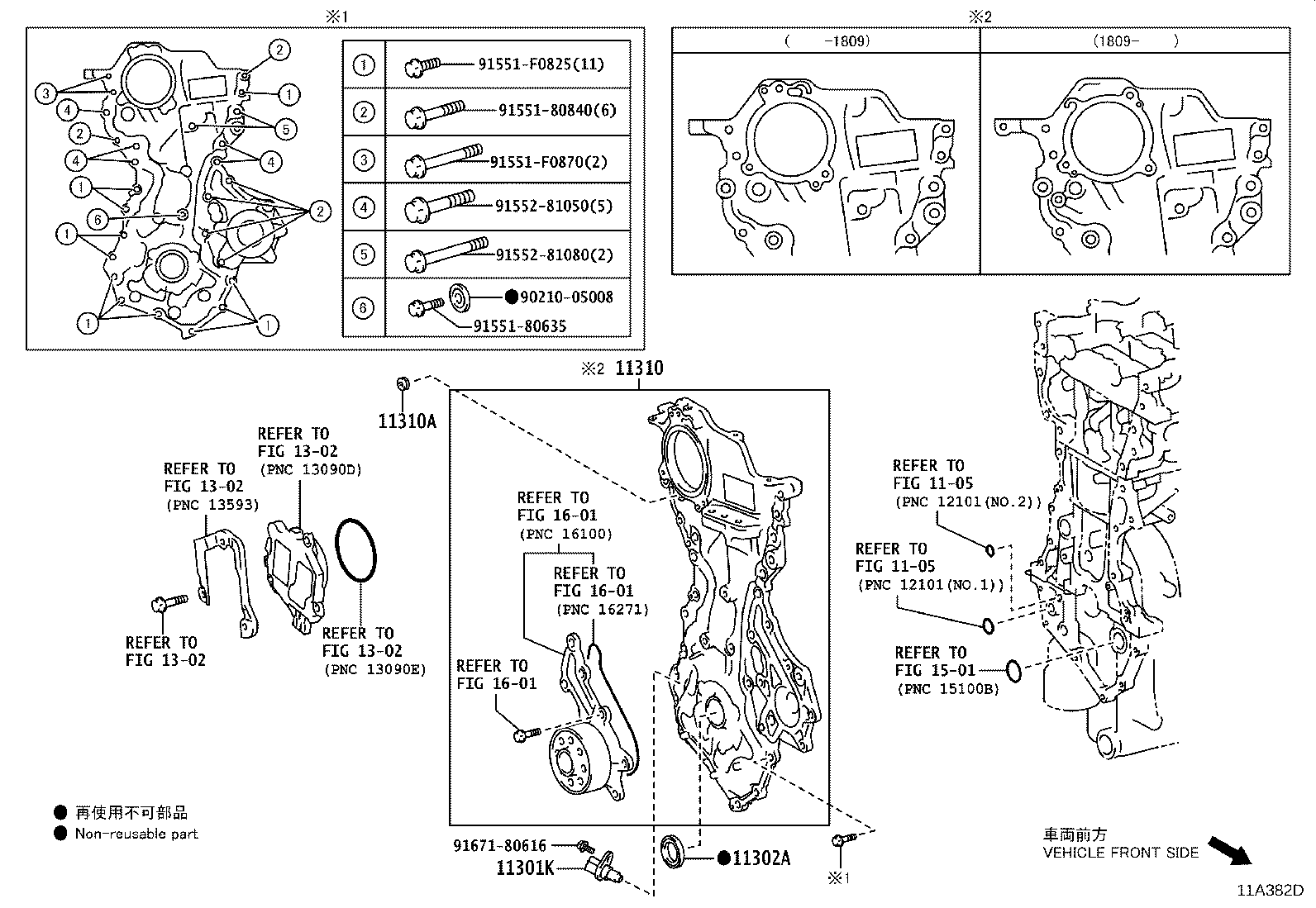

Timing Gear Cover & Rear End Plate
12 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 11301K | Sensor, Crank Position |
| 11302 | Cover Sub-assy, Timing Chain OR Belt |
| 11302A | Seal, Oil(FOR TIMING CHAIN OR BELT COVER) |
| 11302R | Plug, Tight, NO.1(FOR TIMING GEAR COVER) |
| 11310 | Cover Assy, Timing Chain |
| 11310A | Plug, Taper Screw(FOR TIMING CHAIN COVER) |
| 11381 | Retainer, Engine Rear Oil Seal |
| 11381A | Seal, Engine Rear Oil |
| 12205B | Case Sub-assy, Ventilation |
| 12511C | Bracket, Alternator |
| 15193A | Gasket, Oil Pump |
| 16620D | Tensioner Assy, V-ribbed Belt |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
